1.创建叶片工作面
首先为方便创建叶片工作面,先隐藏叶片背面型线。
(1)隐藏叶片背面型线
1)在工具栏上选择“类型过滤器”旁的图标,在下拉列表中选择“组”。
2)在图形窗口中单击中键选择一条叶片背面型线,如图2.9-5所示。
3)按Ctrl+B组合键,隐藏叶片背面型线,这时图形窗口中只显示叶片工作面“blade_p”的曲线组。
4)恢复“类型过滤器”为“没有选择过滤器”。

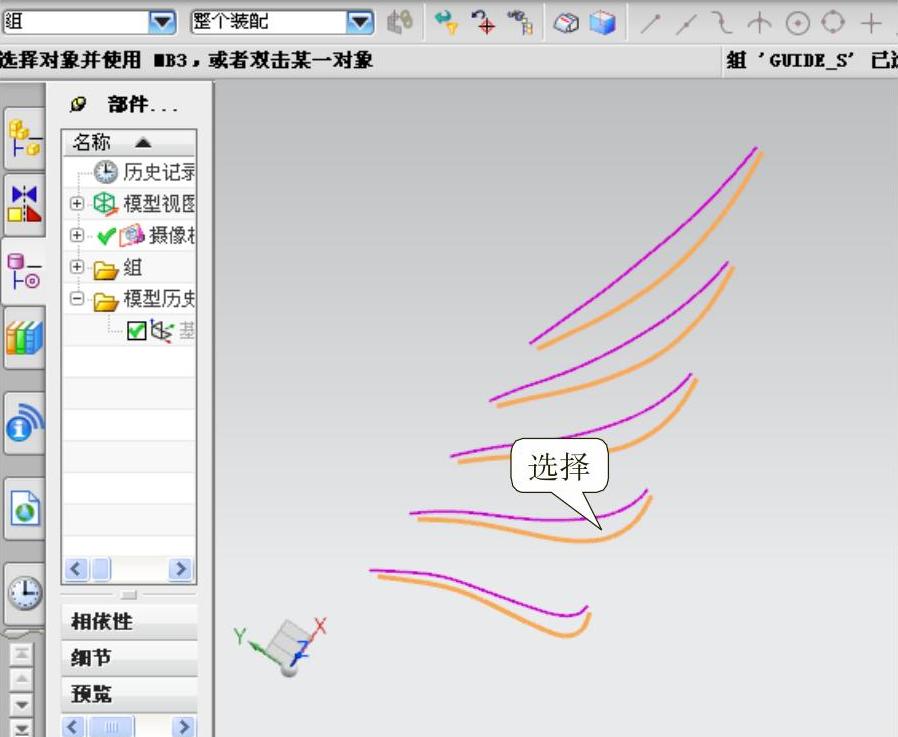

图2.9-5 在图形窗口中选择组
(2)创建网格曲面
1)在菜单栏中,选择【插入(S)】→【网格曲面(M)】→【通过曲线组(T)】或单击工具栏的“通过曲线组”,弹出“通过曲线组对话框”。
2)在“通过曲线组”对话框中,“截面>选择曲线或点”选项,单击选择叶片工作面的p-0.dat曲线的一个端部,该端出现一个始于端点并指向另一端的箭头,如图2.9-6a所示。
3)单击中键或“添加新集”按钮,在图形窗口中选择相邻曲线,如p-10.dat的同侧端部,如图2.9-6a所示。
4)依次添加,选取其余叶片工作面型线的同侧端部,完成截面曲线的选取,如图2.9-6a所示。
5)接受其他默认设置,单击【确定】,完成曲线绘制,退出对话框。
完成情况如图2.9-6b所示。
2.创建叶片背面
(1)隐藏当前所有的曲线和曲面,显示叶片背面型线
在菜单栏中,选择【编辑(E)】→【显示和隐藏(H)】→【颠倒显示和隐藏(I)】,隐藏工作面曲线和曲面,显示叶片背面曲线组“blade_s”。

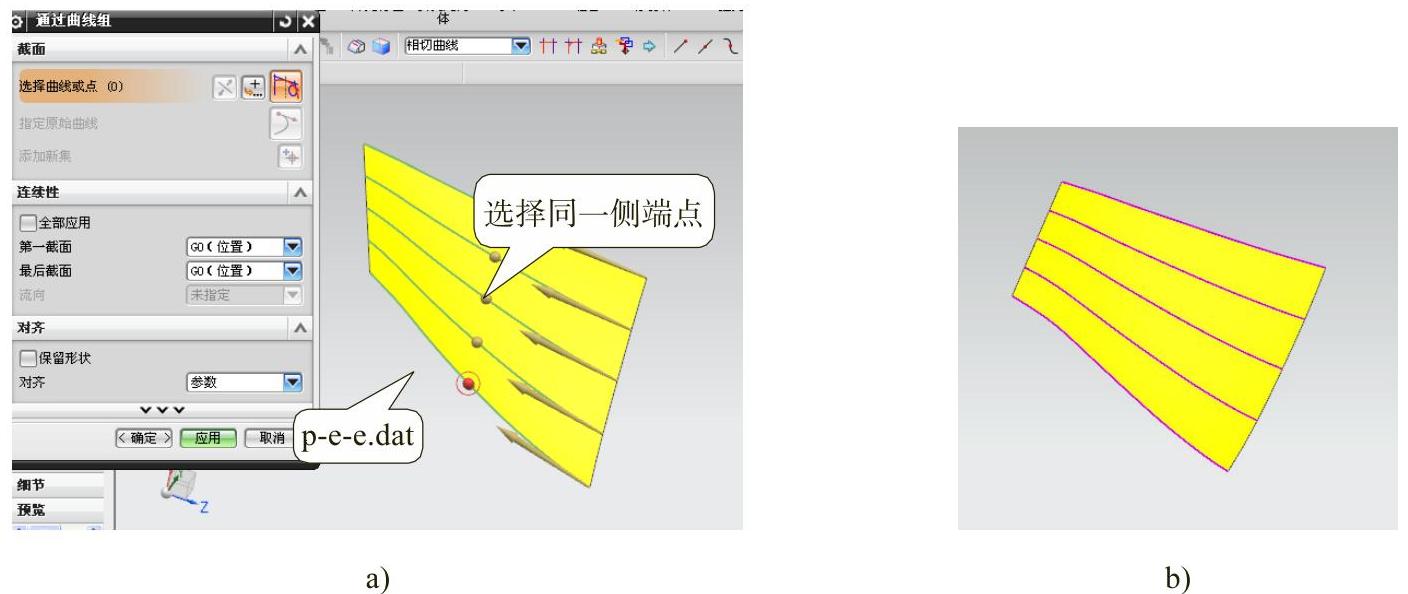

图2.9-6 创建通过曲线的网格面
(2)创建网格曲面
参见2.5.3节1的(2)用“通过曲线组”创建叶片背面曲面,如图2.9-7所示。

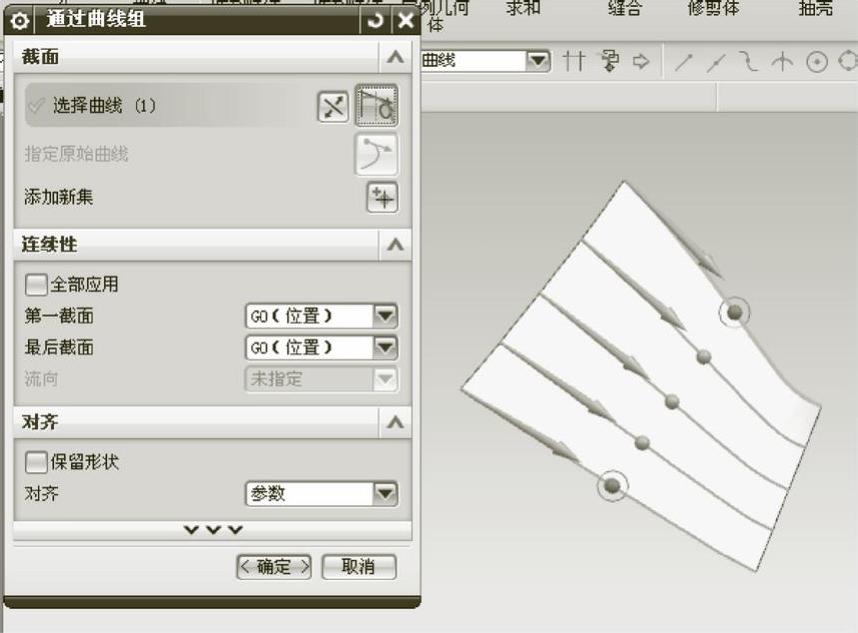

图2.9-7 创建导叶叶片背面曲面
3.完成叶片表面曲面的创建
(1)显示设置
隐藏所有的曲线,只显示叶片工作面和背面曲面。
1)在菜单栏中,选择【编辑(E)】→【显示和隐藏(H)】→【显示和隐藏(O)】,弹出“显示和隐藏”对话框。
2)在“显示和隐藏”对话框中,选对应于“曲线”的“-”号(表示隐藏)和对应于“片体”的“+”号(表示显示)。
3)选定完后,单击【关闭】。
(2)扩大曲面
为防止后面切割叶片时,曲面切割不到,故需扩大工作面和背面。
1)在菜单栏中,选择【编辑(E)】→【曲面(R)】→【扩大(L)】,弹出“扩大”对话框,如图2.9-8a所示。
2)在“扩大”对话框中,“选择面>选择面”选项,选择工作面。“调整大小参数”选项,将“% U起点”项和“% U终点”项设为“1”(扩大多少可自定)。
3)接受其他默认设置,单击【确定】。
(需注意,大多数情况下最好不要扩大曲面的进口边和出口边,有需要时再扩大)。
4)重复上述步骤,扩大叶片背面。
完成情况如图2.9-8b所示。

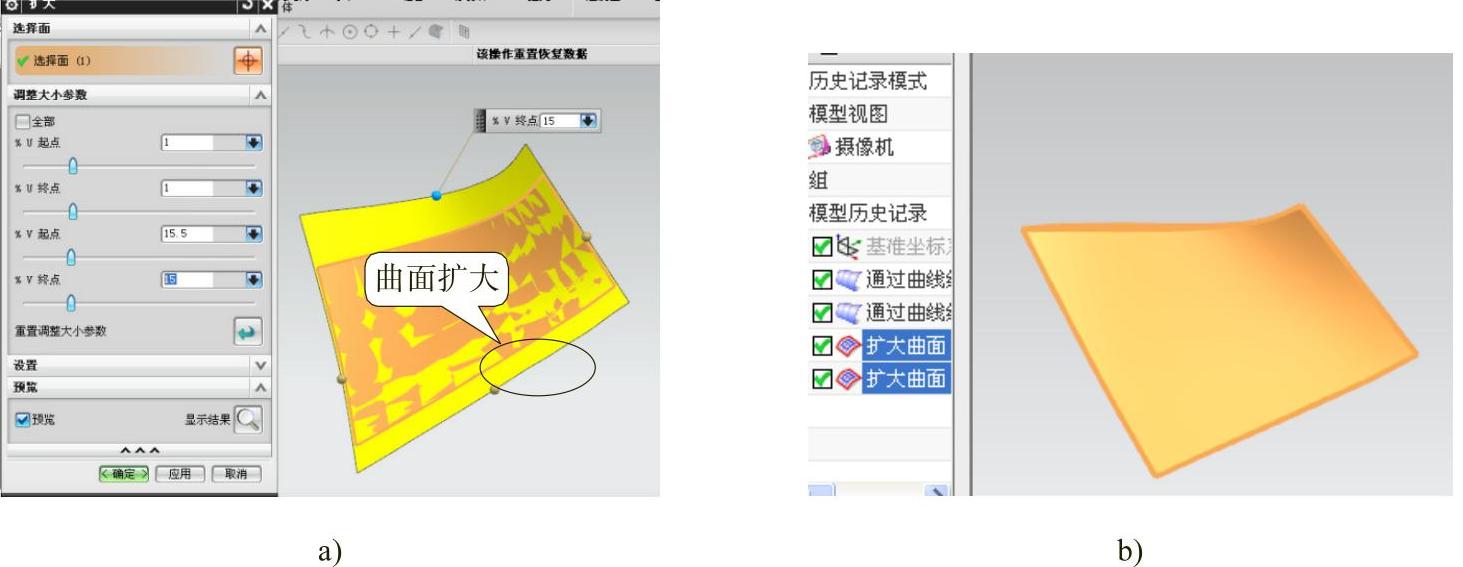

图2.9-8 导叶叶片曲面的扩大
4.创建叶片的其他曲面
1)在菜单栏中,选择【插入(S)】→【网格曲面(M)】→【通过曲线组(T)...】或单击工具栏的“通过曲线组”按钮,弹出“通过曲线组”对话框。
2)在“通过曲线组”对话框中,在“截面>选择曲线或点”栏,在图形窗口单击选择导叶工作面的一条边,单击中键或“截面>添加新集”选择与之相对应的导叶背面的一条边,如图2.9-9a所示。
图2.9-9 其他曲面的生成
3)单击【确定】,生成结果如图2.9-9b所示。
4)重复步骤1)~3),完成另外三个曲面的绘制,结果如图2.9-9c所示。
