绘制前后肋板的步骤和技巧

【摘要】:1)按照2.8.2节中的方法把图2.8-11中后肋板的轴面投影图导入到UG中。3)绘制前肋板横截面,以正导叶前面为草图平面进行绘制,外圆直径是460mm,内圆直径是335mm,如图2.8-14所示。图2.8-13 后肋板回转图2.8-14 前肋板横截面图图2.8-15 前肋板横截面拉伸5)最后进行“求和”,对所有部件进行求和,完成径向导叶绘制。

1)按照2.8.2节中的方法把图2.8-11中后肋板的轴面投影图导入到UG中。在菜单栏中,选择【编辑(E)】→【移动对象(O)】,在弹出的“移动对象”对话框中,“对象”选择图2.8-11中的后肋板;“运动”选择角度;“指定矢量”:Y轴;“指定轴点”:原点;“角度”:90deg;“结果”选择“移动原先的”;“图层选项”:原始的;“距离/角度分割”:1,如图2.8-12所示。

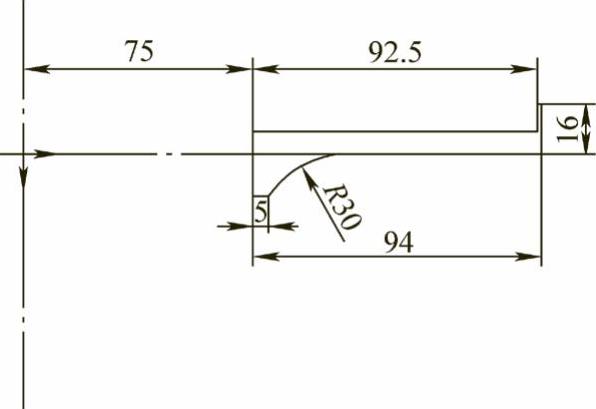

图2.8-11 后肋板轴面投影图

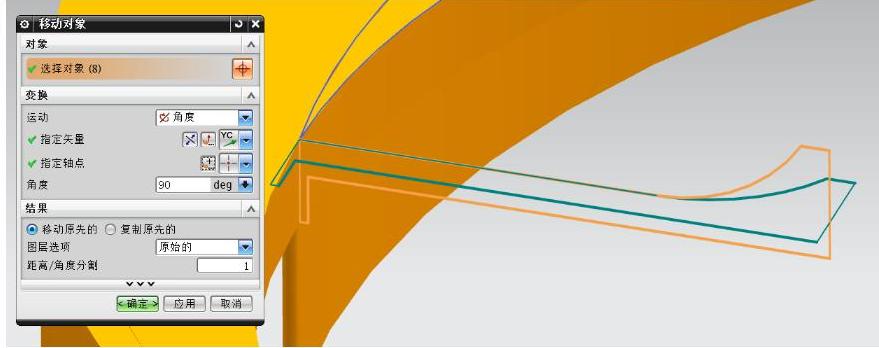

图2.8-12 移动后肋板轴面图

2)对1)中后肋板截面进行回转。选择【插入(S)】→【设计特征(E)】→【回转(R)】,在弹出的“回转”对话框中,“选择曲线”为导入的后肋板轴面投影图,“指定矢量”为Z轴;“指定点”为原点;“限制”选项中:“开始”为978-7-111-52131-0-Chapter02-262.jpg,“角度”为0deg,“结束”为978-7-111-52131-0-Chapter02-263.jpg,“角度”为360deg;单击【确定】,如图2.8-13所示。

3)绘制前肋板横截面,以正导叶前面为草图平面进行绘制,外圆直径是460mm,内圆直径是335mm,如图2.8-14所示。

4)在菜单栏中,选择【插入(S)】→【设计特征(E)】→【拉伸(E)】,在弹出的“拉伸”对话框中,“截面选项”选择前肋板横截面;“方向”选项为Z轴;“限制”选项:“开始”为978-7-111-52131-0-Chapter02-264.jpg;“距离”为0mm,“结束”为978-7-111-52131-0-Chapter02-265.jpg,“距离”为10mm;“布尔”选项:无;单击【确定】,如图2.8-15所示。

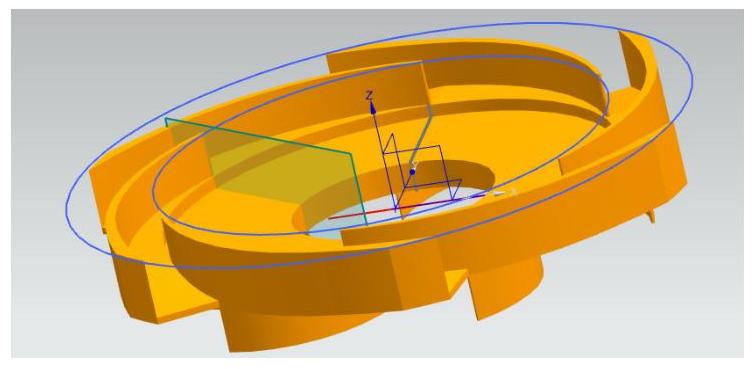

图2.8-13 后肋板回转


图2.8-14 前肋板横截面图

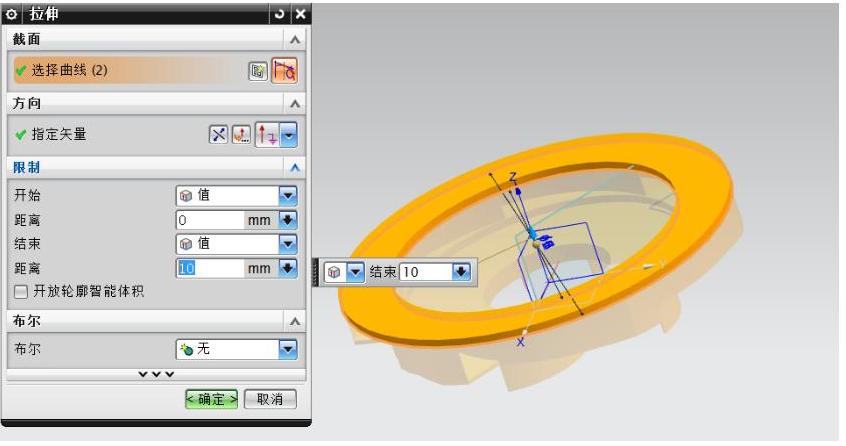

图2.8-15 前肋板横截面拉伸

5)最后进行“求和978-7-111-52131-0-Chapter02-269.jpg”,对所有部件进行求和,完成径向导叶绘制。
