优化导叶隔舌造型提升2.8.3系统效能

2023-06-26 理论教育版权反馈

【摘要】：1）在菜单栏中选择→→或工具栏“基准平面”，在弹出的“基准平面”对话框中，“类型”：成一角度；“平面参考”：XOY平面；“通过轴”：图2.8-2中导入的直线；“角度”：90deg。3）将图2.8-7中的两个长方形扫掠成实体，选择→→或工具栏“扫掠”，弹出“扫掠”对话框。图2.8-7 导叶隔舌断面图2.8-8 隔舌扫掠4）对尾部隔舌进行绘制，以XOY为草图平面绘制隔舌尾部，如图2.8-9所示。

1）在菜单栏中选择【插入（S）】→【基准/点（D）】→【基准平面（D）】或工具栏“基准平面”，在弹出的“基准平面”对话框中，“类型”：成一角度；“平面参考”：XOY平面；“通过轴”：图2.8-2中导入的直线；“角度”：90deg。分别建立两个基准平面，如图2.8-6所示。

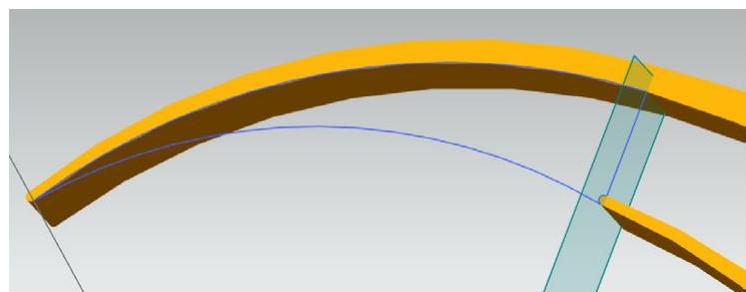

图2.8-6 两个基准平面

2）根据导叶的水力图分别在图2.8-6的两个基准面上画出如下图形，顶端处截面高度为5mm，另外一个是16mm，如图2.8-7所示。

3）将图2.8-7中的两个长方形扫掠成实体，选择【插入（S）】→【扫掠（W）】→【扫掠（S）】或工具栏“扫掠”，弹出“扫掠”对话框。在“扫掠”对话框，“截面”选择图2.8-7中的两个截面（选中一个后可以单击鼠标中键确定）；“引导线”是正导叶凹面在基圆上的投影。单击【确定】，如图2.8-8所示。

图2.8-7 导叶隔舌断面

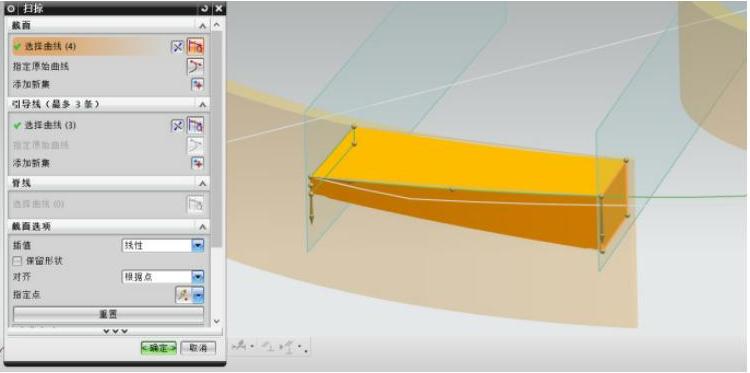

图2.8-8 隔舌扫掠

4）对尾部隔舌进行绘制，以XOY为草图平面绘制隔舌尾部，如图2.8-9所示。

5）在菜单栏中，选择【插入（S）】→【设计特征（E）】→【拉伸（E）】。在弹出的“拉伸”对话框中，“截面选项”选择隔舌尾部截面；“方向”选项为Z轴；“限制”选项：“开始”为，“距离”为0mm，“结束”为，“距离”为16mm；“布尔”选项：无；单击【确定】，如图2.8-10所示。

图2.8-9 隔舌尾部绘型

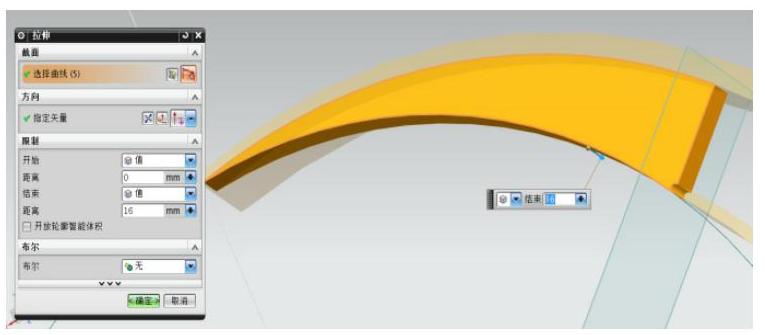

图2.8-10 隔舌尾部拉伸

6）将图2.8-8和图2.8-10中的隔舌按照2.8.2节中阵列正导叶的步骤阵列隔舌。
