如何绘制正反导叶？

2023-06-26 理论教育版权反馈

【摘要】：图2.8-4 阵列正导叶图2.8-5 正导叶和反导叶

1.AutoCAD文件导入正导叶和反导叶在基圆的投影

在菜单栏中，选择【文件（F）】→【导入（M）】→【AutoCAD DXF/DWG】，在“/DWG文件”对话框中选择本例的文件1.2.2.dxf；“导入至”中选择工作部件，单击【完成】，如图2.8-2所示。

2.对正导叶进行拉伸

在菜单栏中，选择【插入（S）】→【设计特征（E）】→【拉伸（E）】或工具栏中的“拉伸”，弹出“拉伸”对话框。在“拉伸”对话框中，“截面选项”选择正导叶的投影图；“方向”：Z轴；“极限＞开始”选项为；“极限＞距离”为0mm；“极限＞结束”为；“极限＞距离”为49mm；“布尔”选项：无；单击【确定】，如图2.8-3所示。

图2.8-2 导入正反导叶投影图

图2.8-3 正导叶的拉伸

3.阵列正导叶

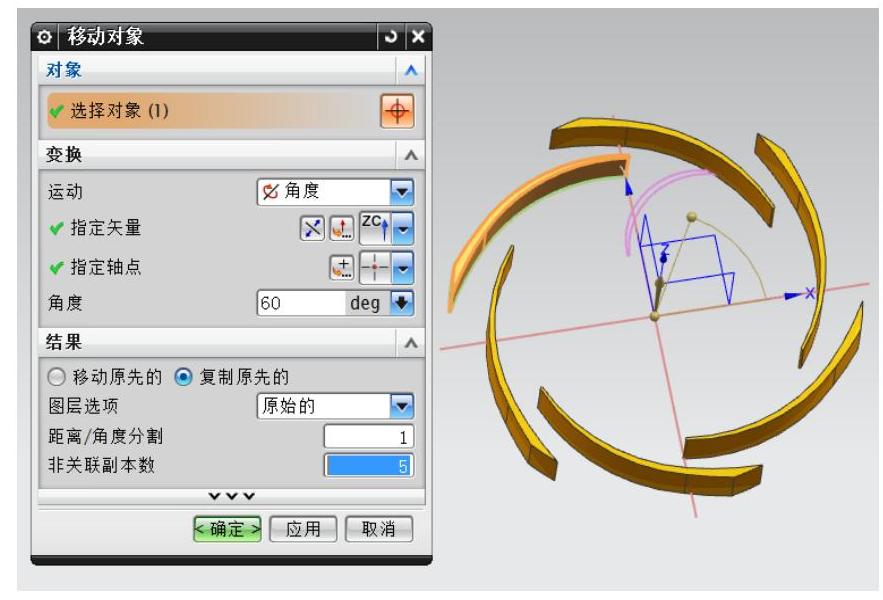

在菜单栏中，选择【编辑（E）】→【移动对象（O）】，在弹出的“移动对象”对话框中，“对象”选择图2.8-3中的导叶；“运动”选择角度；“指定矢量”：Z轴；“指定轴点”：原点；“角度”：60deg；“结果”中选择“复制原先的”；“图层选项”：原始的；“距离/角度分割”：1；非关联副本数：5，如图2.8-4所示。

4.拉伸反导叶

按照绘制正导叶的步骤，绘制反导叶，其中反导叶向Z轴负方向拉伸35mm，完成情况如图2.8-5所示。

图2.8-4 阵列正导叶

图2.8-5 正导叶和反导叶
