1.第一断面绘制
绘制蜗壳的第一断面,并以其为基准面绘制其他七个断面的图形,如图2.7-3所示。

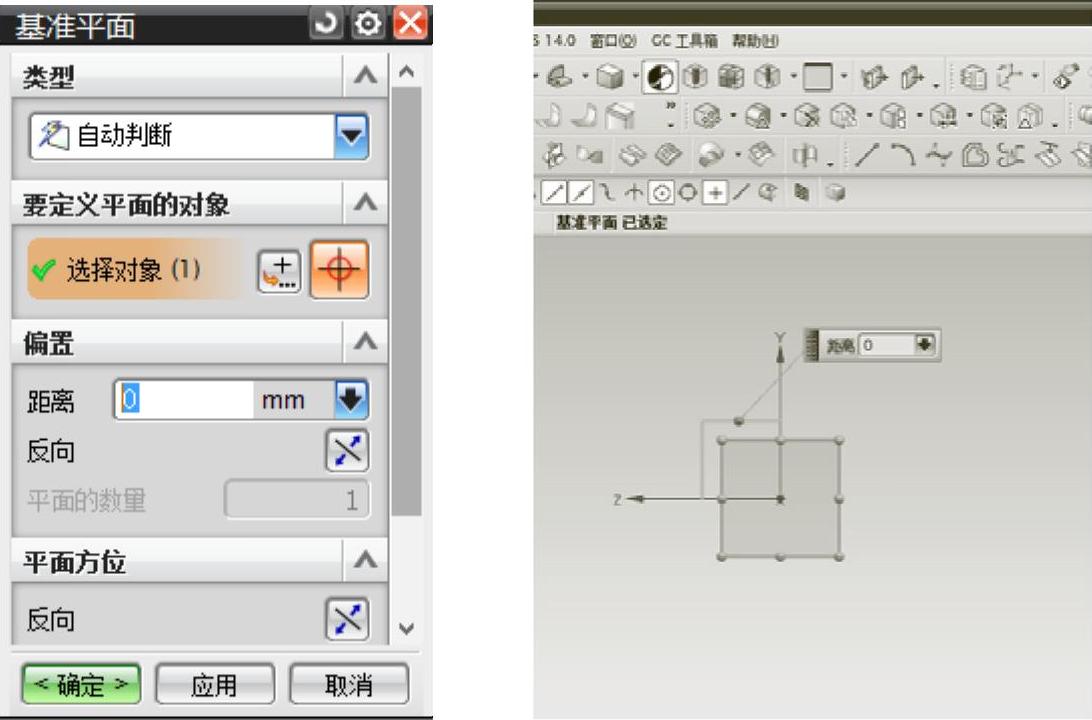

图2.7-3 创建基准平面
1)在菜单栏中选择【插入(S)】→【基准/点(D)】→【基准平面(D)…】或单击工具栏中的【基准平面】,打开“基准平面对话框”。绘制第一断面所在的基准平面,此处绘制YC-ZC平面,如图2.7-3所示。
2)在菜单栏中选择【插入(S)】→【草图(H)】或单击工具栏中的【草图】按钮,打开“创建草图”对话框。在对话框中,“类型”:在平面上;“草图平面”:现有平面,如图2.7-4所示。选取前面创建的YC-ZC平面为草图平面进行绘制第一断面即蜗壳水力图的基圆半径,第一断面圆角半径、蜗壳出口所在位置以及其他各尺寸,如图2.7-5所示。在草绘截面中,绘制基圆半径在YC-ZC平面内所示的半径,如图2.7-6所示。并绘制蜗壳第一断面图,如图2.7-7所示。

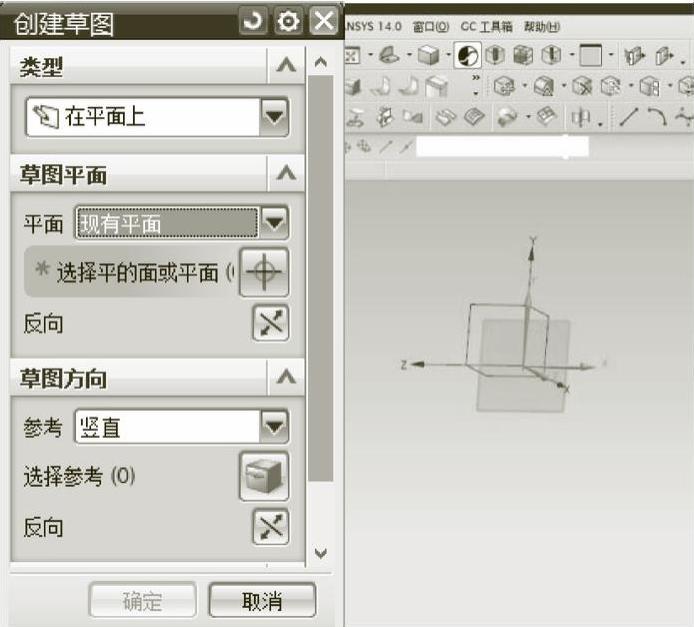

图2.7-4 第一断面草图绘制

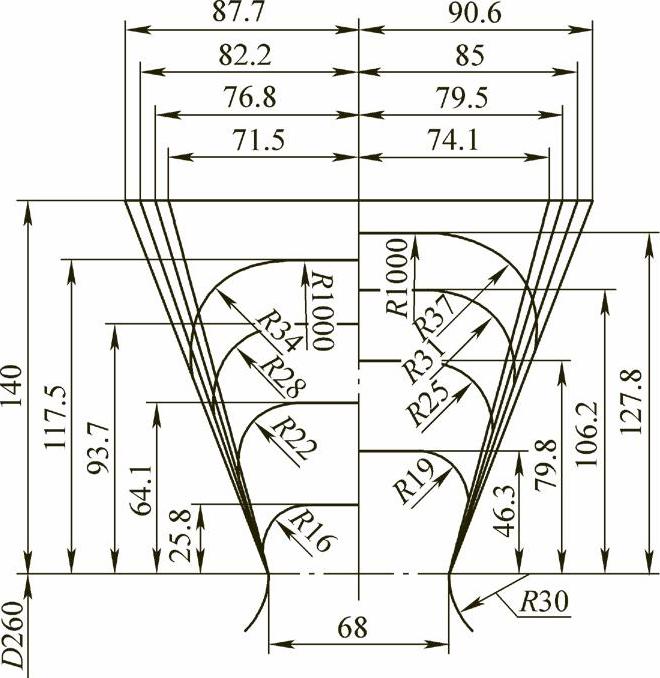

图2.7-5 蜗壳水力图

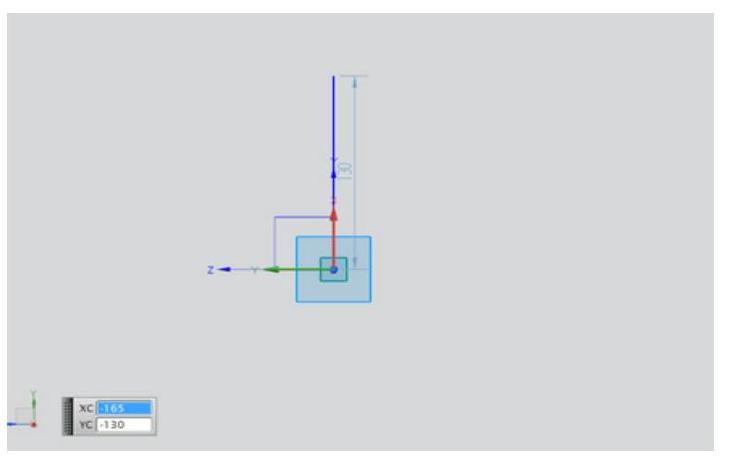

图2.7-6 基圆半径绘制

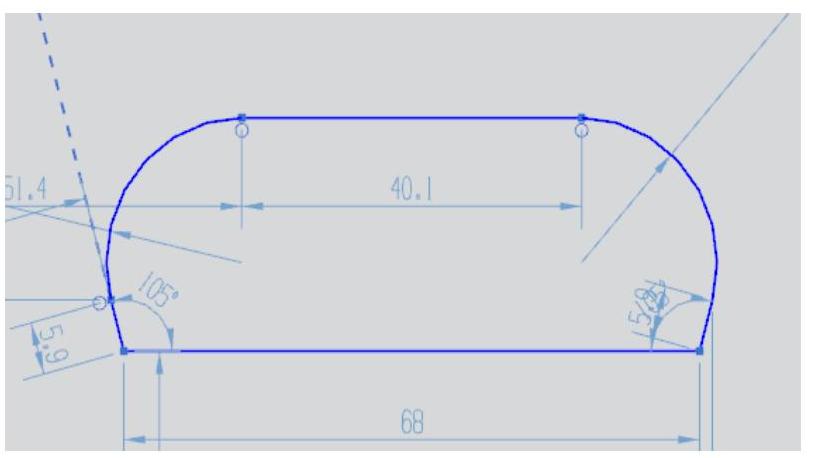

图2.7-7 创建基准平面
2.第二断面至第八断面的绘制
1)根据二维图第二断面与第一断面所成角度,绘制第二断面所在平面。绘制基准平面时,“类型”选择成一角度;“平面参考”选择前面绘制的第一个基准平面;“通过轴”:Z轴。创建第二截面所在平面,如图2.7-8所示。
2)选取所绘制的第二个平面为草绘平面进行对蜗壳的第二个断面进行绘制,如图2.7-9所示。
3)用同样的方法绘制第三到第八断面的形状,绘制完成后如图2.7-10所示。

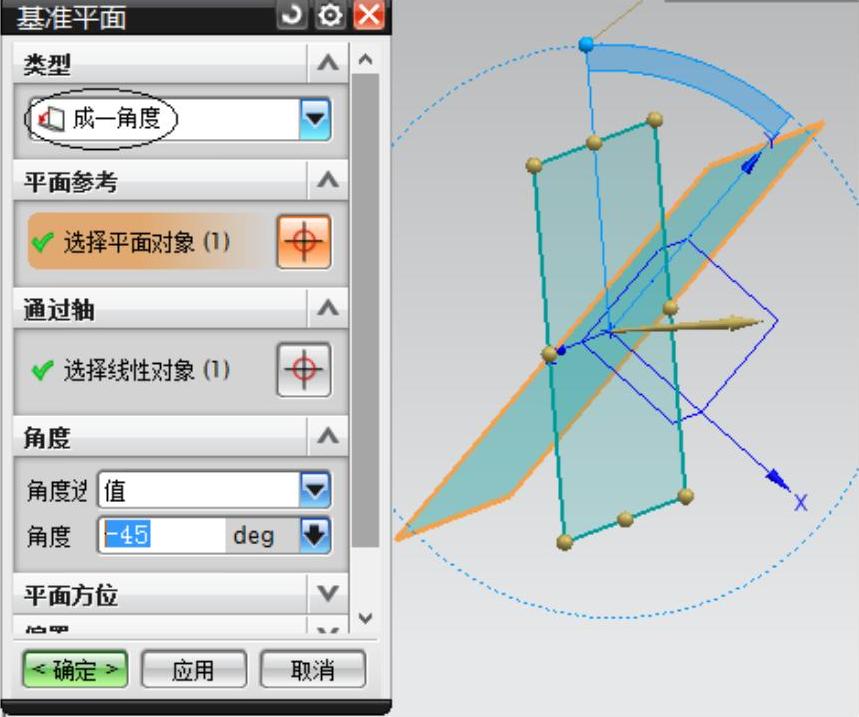

图2.7-8 第二基准平面的绘制
图2.7-9 蜗壳第二断面的绘制

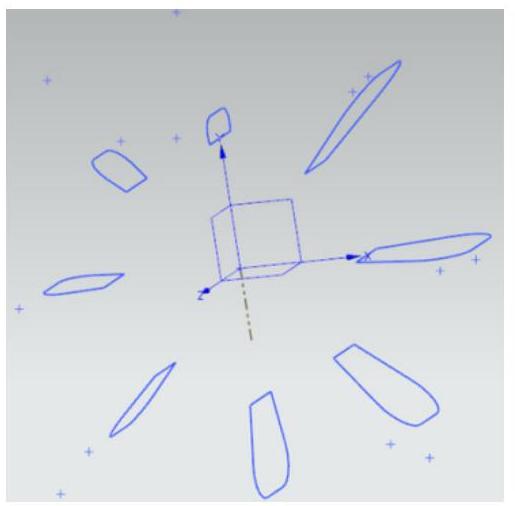

图2.7-10 蜗壳第二到第八断面的绘制
3.基圆绘制
根据二维图中的基圆尺寸,绘制基圆,得到后面扫掠步骤中所需的引导线。绘制方法与前面断面绘制方法类似。草绘时,草图平面选择为XY平面,如图2.7-11所示。
图2.7-11 基圆绘制
