1.创建网格曲面

1）在菜单栏中，选择【插入（S）】→【网格曲面（M）】→【通过曲线组（T）】或单击工具栏的“通过曲线组”，弹出“通过曲线组”对话框。

2）在“通过曲线组”对话框中，“截面＞选择曲线”选项单击V—V截面工作面的型线。

3）单击鼠标中键或“添加新集”按钮，在图形窗口中选择相邻曲线。

4）依次添加，选取其余叶片工作面型线的同侧端部，如此选完5个截面的工作面型线，生成工作面。同理生成叶片背面，过程如图2.6-10所示。

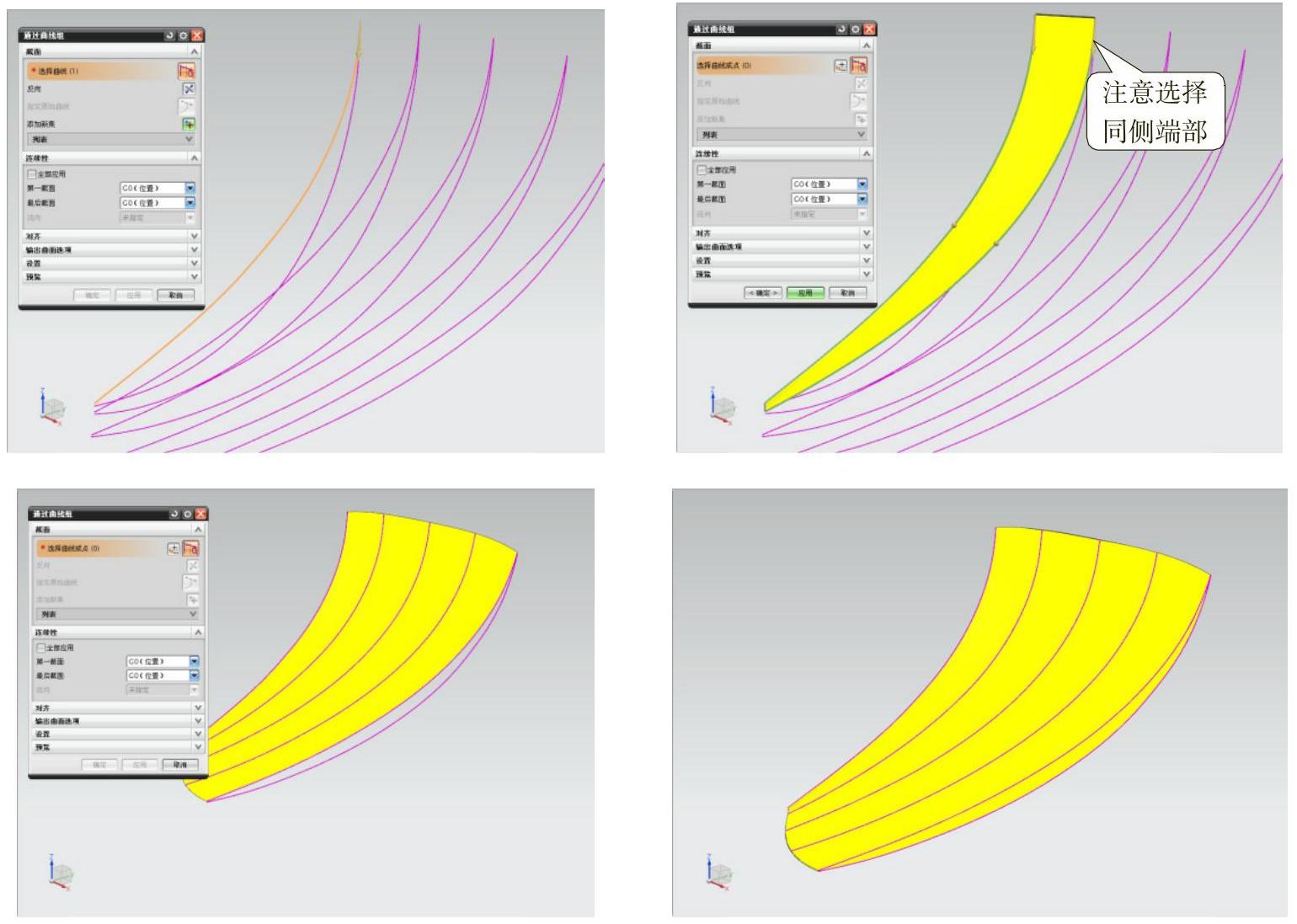

图2.6-10 工作曲线组生成曲面

2.延伸曲面

由于轮毂侧和轮缘侧的型线信息缺失，需使用【延伸曲面】命令，“类型”选项为，“延伸”选项：相切，“距离”选项按长度，“长度”为20mm，如图2.6-11所示。

同理延伸其他三个边。

3.曲面的处理

用上面提到的方法延伸进出口处的曲面至相交，再剪掉多余部分，步骤为

1）选择【插入（S）】→【来自体的曲线（U）】→【相交曲线】，“第一组”和“第二组”选项分别点选工作面和背面的延伸曲面，单击【确定】，如图2.6-12所示。

2）选择【编辑（E）】→【曲面（R）】→【剪断曲面（S）】命令，“类型”：用曲线剪断，“目标”为需剪断的面，“边界”选择步骤1）中生成的曲线，单击【变换区域】，具体如图2.6-13所示。

3）同理，处理其他面，结果如图2.6-14所示。

图2.6-11 延伸曲面

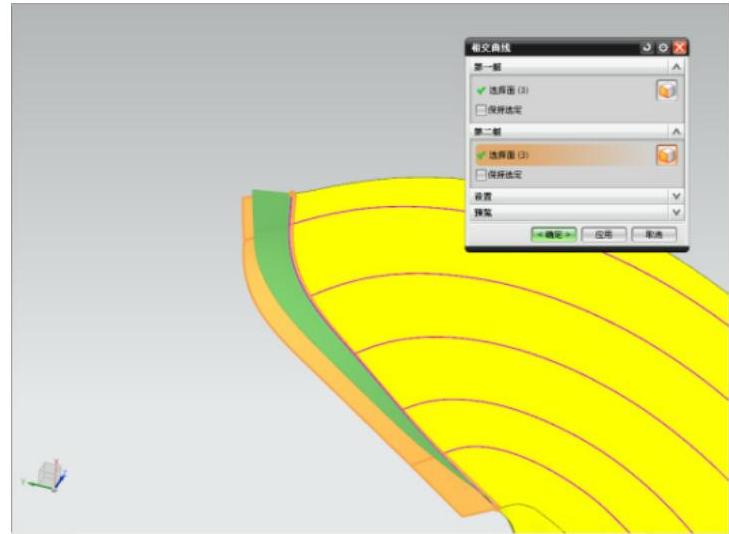

图2.6-12 生成交线

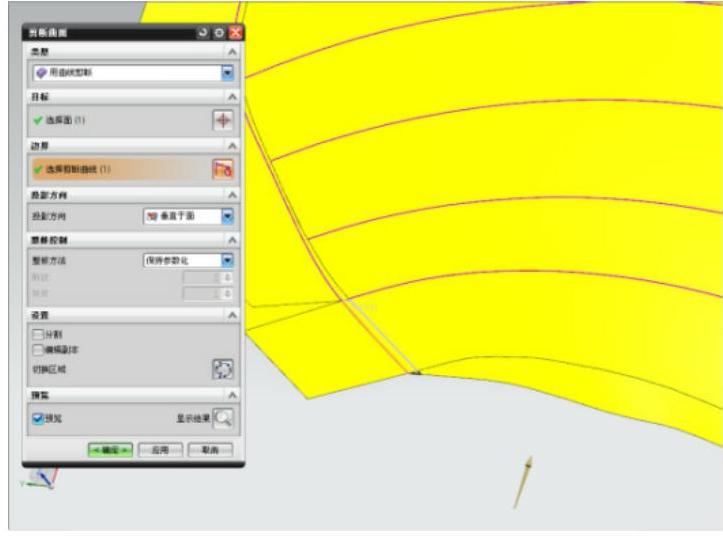

图2.6-13 剪断曲面图

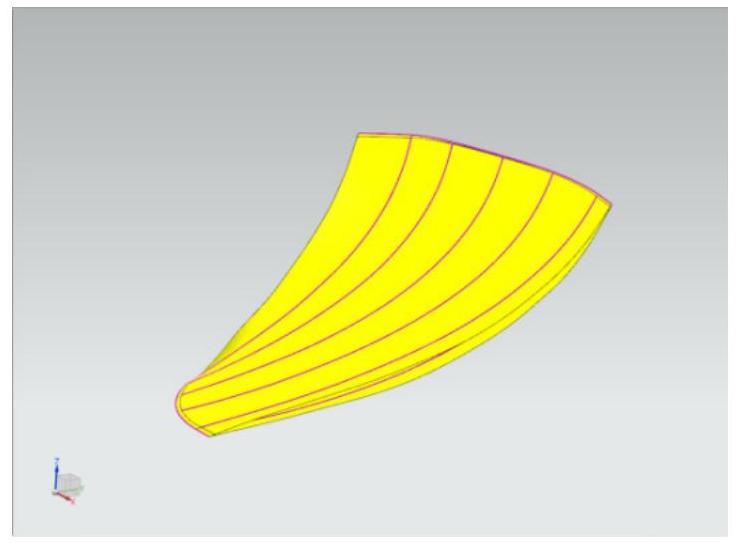

图2.6-14 曲面修剪完成图
