【摘要】：图2.4-1 曲线坐标点的数据文件格式1.创建叶片工作面工作面型线导入前面章节中已经详细讲解了叶片型线坐标的读取与转化，这里不再进行赘述。图2.4-2 用数据文件建立样条曲线图2.4-3 导入工作面型线绘制补充工作面型线对图2.4-3中的工作面型线进行绘制补充。

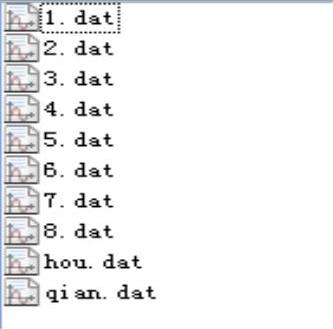

图2.4-1 曲线坐标点的数据文件格式

1.创建叶片工作面

（1）工作面型线导入

前面章节中已经详细讲解了叶片型线坐标的读取与转化，这里不再进行赘述。按照NX的要求，把二维水力图中的数据在数据文件中编辑成dat格式的文本文件。找到“dat”文件夹，打开“gongzuomian”文件夹，可以看到叶片背面上各型线的dat坐标文档，如图2.4-1所示。

以下是导入曲线的操作过程：

1）在菜单栏，选择【插入（S）】→【曲线（C）】→【样条（S）】或单击工具条上的按钮，打开“样条”对话框，如图2.4-2a所示。

2）在“样条”对话框中，选择【通过点】按钮，打开“通过点生成样条”对话框。

3）在“通过点生成样条”对话框中，“曲线类型”选项为：多段；“曲线阶次”选项为：3；选择【文件中的点】按钮，打开“点文件”对话框，如图2.4-2b所示。

4）在“点文件”对话框中，选择存放本例数据文件的文件夹（Samples\chpater1.4\dat\gongzuomian），选择1.dat文件，“输入坐标”选项为：绝对，单击【OK】，如图2.4-2c所示。单击【确定】，生成1.dat所对应的样条，并返回“通过点生成样条”对话框，如图2.4-2d所示。

5）在“通过点生成样条”对话框中，单击【确定】，生成工作面型线曲线。

6）对话框又回到“通过点生成样条”状态。重复步骤3）、4）和5），单击文件选择2.dat。

7）重复步骤6），完成11个dat文本的导入。

至此完成了导入工作面型线的工作，结果如图2.4-3所示。

图2.4-2 用数据文件建立样条曲线

图2.4-3 导入工作面型线

（2）绘制补充工作面型线

对图2.4-3中的工作面型线进行绘制补充。

1）选择【插入（S）】→【曲线（C）】→【样条（S）】→【通过点】→【确定】→【点构造器】，弹出“通过点生成样条”对话框，如图2.4-4a所示，“类型”选项为：控制点；从上到下依次单击叶片出口处型线端点，单击【确定】→【确定】→【确定】，生成如图2.4-4b所示的样条并回到【样条（S）】步骤。

2）重复上述步骤，此次所选控制点如图2.4-4c所示（这些控制点实际是由dat文件中坐标生成的，所选的控制点必须依次对应好）。重复上述步骤，可以得到多条样条曲线，如图2.4-4d所示（在此过程中，有些样条会出现明显不正常的扭曲，这些的样条要舍去或进行修正）。

图2.4-4 补全叶片工作面型线过程

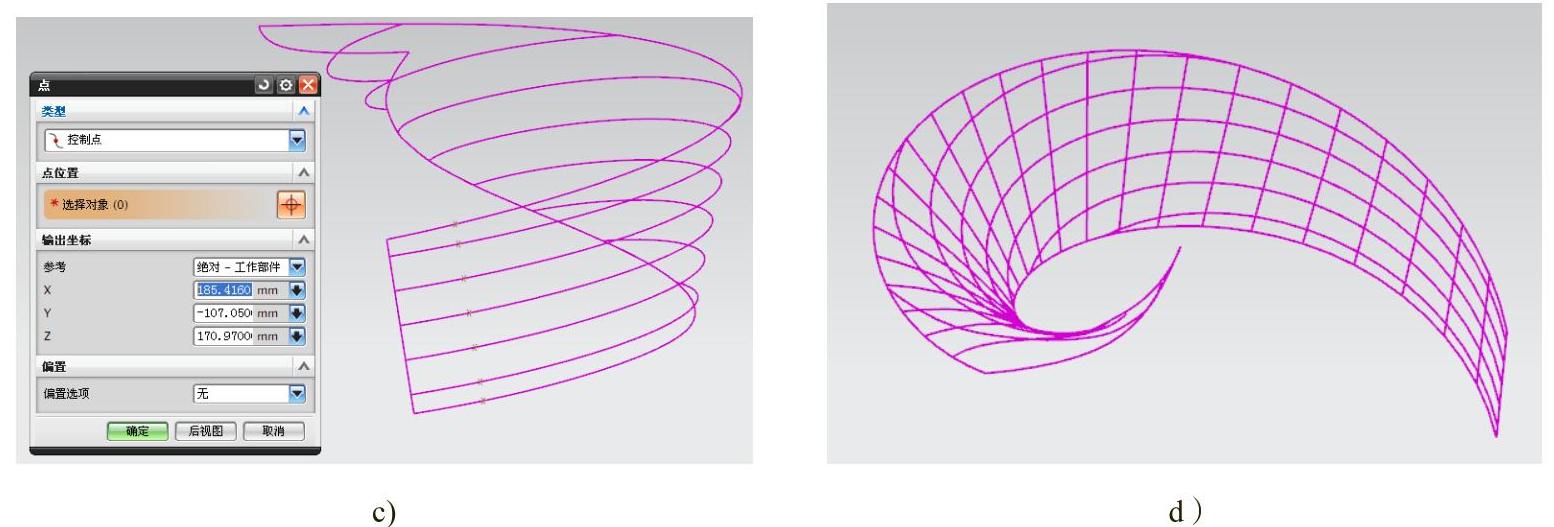

图2.4-4 补全叶片工作面型线过程（续）

（3）创建网格曲面

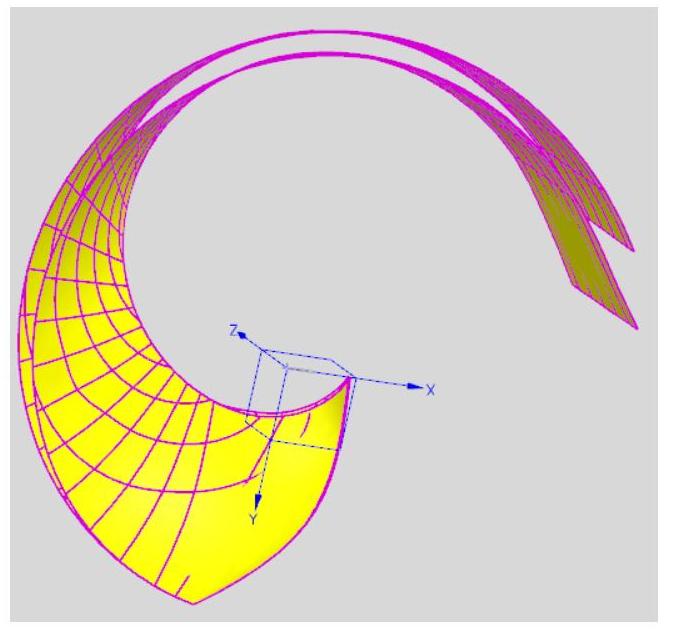

1）在菜单栏上，选择【插入（S）】→【网格曲面】→【通过曲线网格】，单击图2.4-5a所示叶片出口处样条，单击鼠标中键后所选样条出现箭头并在对话框列表中出现“主曲线1”，这表示选取成功；单击图2.4-5b所示样条，单击中键确定（注意：中键确定前要保证所选样条上出现的箭头方向与“主曲线1”箭头方向一致，如果不一致，可以双击改变箭头方向），创建“主曲线2”；重复上述步骤，从叶片出口处向前缘依次选取步骤图2.4-4d中生成的样条曲线，如图2.4-5c所示；如图2.4-5d所示，单击“交叉曲线”下的“选择曲线”，选择前、后流线分别建立“交叉曲线1”和“交叉曲线2”，单击【确定】，生成图示曲面。

2）检查所生成的曲面是否有不光顺的地方，如果有，需重新调整样条，并重复1）步骤。
