从图2.3-19中可以看出流道中线上第4点和第5点处的截面明显不正确，所以舍弃不用。

1）在菜单栏，选择【插入（S）】→【曲线（C）】→【样条（S）】，弹出“样条”对话框。

2）在“样条”对话框中，选择【通过点】按钮，如图2.3-27a所示，弹出“通过点生成样条”对话框。

3）在“通过点生成样条中”对话框中选择【文件中的点】，如图2.3-27b所示，弹出“样条”对话框。在“样条”对话框中单击“点构造器”，如图2.3-27c所示。

4）在“点”对话框中，“类型”选择：象限点，如图2.3-27d所示。

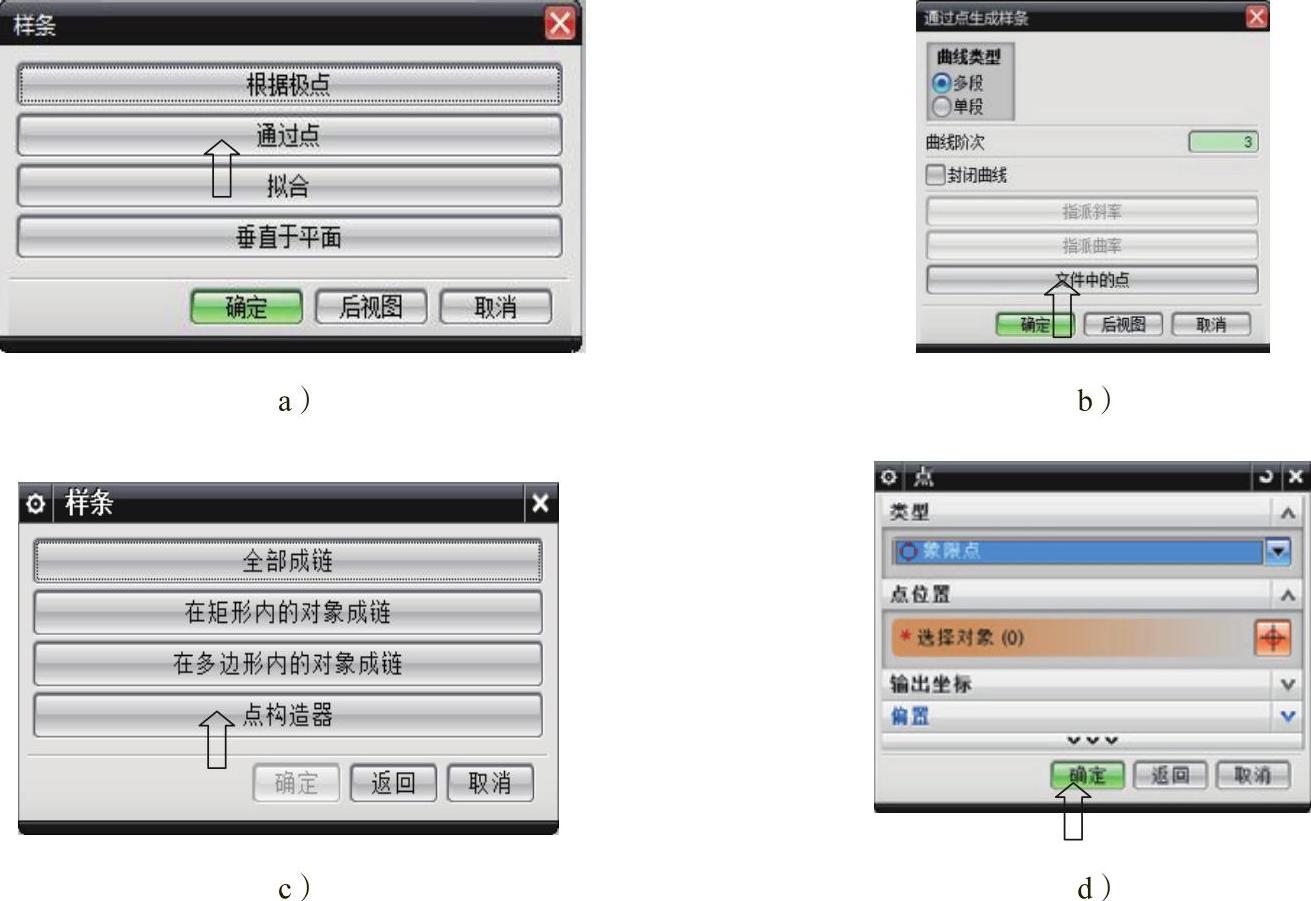

图2.3-27 样条

5）流道中线进口以及1～7的各个截面上对应的象限点用4）中的方法连接起来，画出图2.3-28所示两条样条曲线。作这两条样条曲线的原因是，单一中间流线并不能很好地扫掠出流道的形状（根据具体情况并不一定是这两条样条曲线）。

6）在菜单栏中，选择【插入（S）】→【扫掠（W）】→【扫掠（S）…】或单击工具栏的“扫掠”，按照5）中的步骤扫掠流道截面到截面7（第4和第5截面没有采用），“引导线”选择图2.3-28中的两条样条曲线和流道中线，如图2.3-29所示。

7）同样将第7断面（即内流道出口）和第一个外流道截面扫掠。“引导线”选择：流道中线，如图2.3-30所示。

8）将两个外流道截面扫掠。“引导线”是延长的工作面型线，如图2.3-31所示。

9）在菜单栏中，选择【插入（S）】→【组合（B）】→【求和（U）…】或直接单击工具栏的“求和”，将所有扫掠实体进行求和，结果如图2.3-32所示。

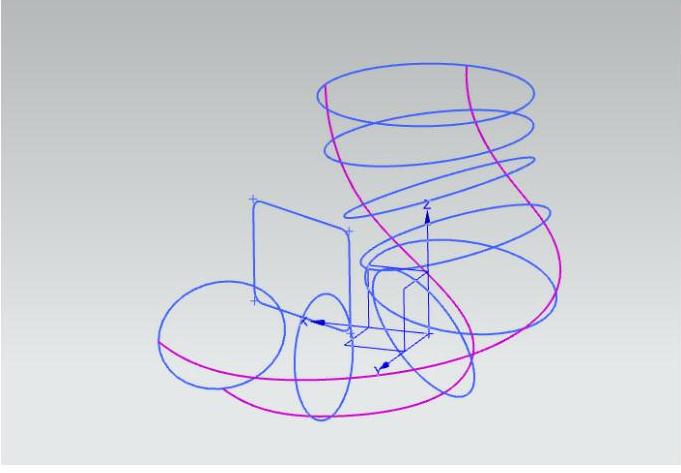

图2.3-28 样条曲线

图2.3-29 内流道

图2.3-30 外流道1

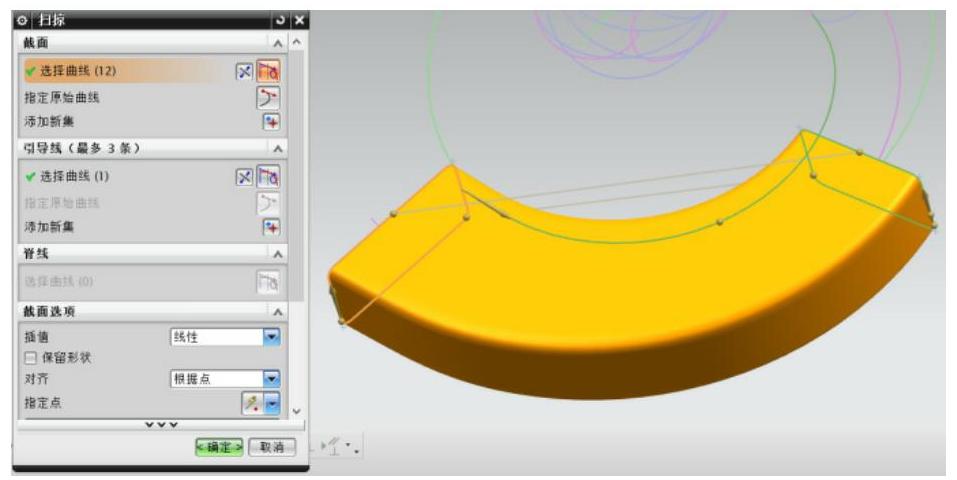

图2.3-31 外流道2

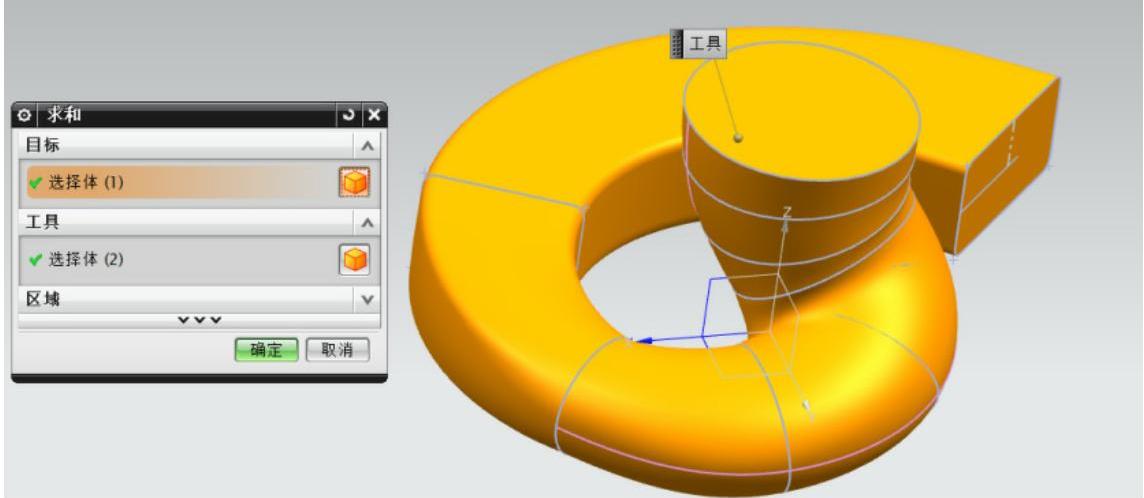

图2.3-32 求和流道图

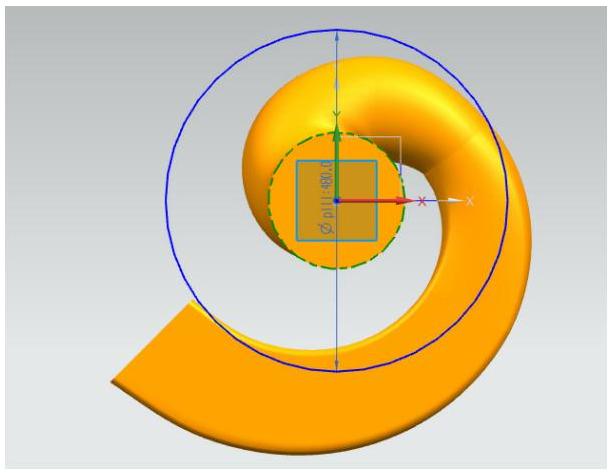

图2.3-33 圆

10）在菜单栏中，选择【插入（S）】→【草图（H）】，“草图平面”选择：XOY平面，其他默认，单击【确定】。

11）按照水力图中叶轮出口半径，在草图中画圆。在草图工具中，单击【圆】，以原点为圆心、直径为480画圆，单击，完成情况如图2.3-33所示。

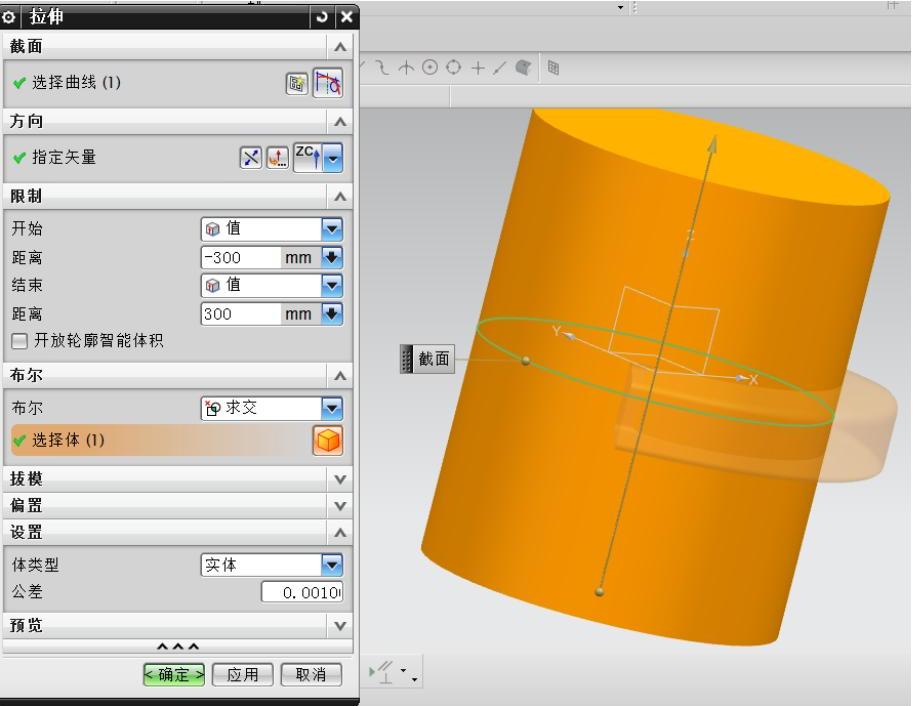

12）拉伸步骤11）中的圆，在菜单栏中选择【插入（S）】→【设计特征（E）】→【拉伸（E）】，在“拉伸”对话框中，“截面选项”选择11）中的圆；“方向”选项：Z轴；“限制”选项：“开始”为，“距离”为-300mm，“结束”为，“距离”为300mm；“布尔”选项：求交；“选择体”选择：求和后的流道；“设置”中“体类型”选择：实体。单击【确定】，如图2.3-34所示。

图2.3-34 单流道图

13）在菜单栏中，选择【编辑（E）】→【移动对象（O）】，在“移动对象”对话框中，“对象”选择12）中的单流道；“运动”选择：角度；“指定矢量”：Z轴；“指定轴点”：原点；“角度”：180deg；“结果”选择“复制原先的”；“图层选项”：原始的；“距离/角度分割”：1；“非关联副本数”输入：1；单击【确定】，如图2.3-35所示。

14）将两个流道求和。

图2.3-35 双流道水体
