叶片泵设计流道中线各分点的确定方法
【摘要】：2）按照水力图中各分点的半径，在草图中画圆。图2.3-7 以内流道出口点7到Z轴的距离为半径的圆图2.3-8 拉伸上图中的圆4）在菜单栏中，选择→→，在“点”对话框中，“类型”选择：交点；“曲线、曲面或平面”选择图2.3-8中拉伸的曲面；“要相交的曲线”选择：流道中线；其他默认，单击，如图2.3-9所示。图2.3-9 确定流道中线上点7的位置图2.3-10 流道中线上各分点位置
1）在菜单栏中，选择【插入（S）】→【草图（H）】，“草图平面”选择：XOY平面，其他默认，单击【确定】。
2）按照水力图中各分点的半径，在草图中画圆。例如：流道出口点7，半径为183.2，在草图中画圆，在草图工具中，单击【
圆】，以原点为圆心，直径为366.4画圆，单击
，如图2.3-7所示。
3）在菜单栏中，选择【插入（S）】→【设计特征（E）】→【拉伸（E）】，在“拉伸”对话框中，“截面选项”选择图2.3-7中的圆；“方向”选项为Z轴；“限制”选项：“开始”为
，“距离”为0mm，“结束”为
，“距离”为300mm；“布尔”选项：无；“设置”中“体类型”选择：片体，单击【确定】，如图2.3-8所示。
图2.3-7 以内流道出口点7到Z轴的距离为半径的圆

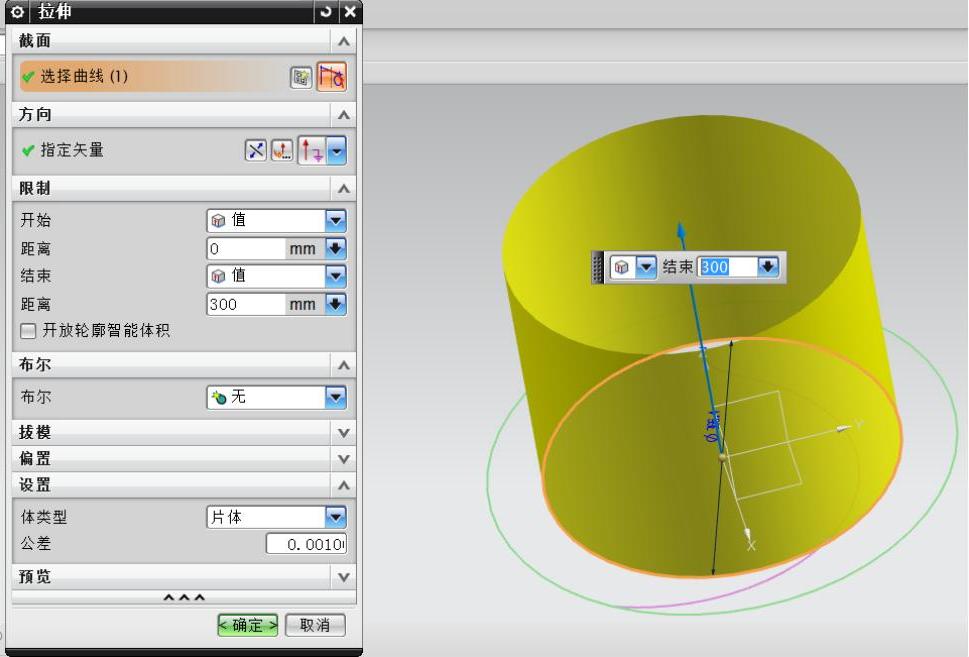

图2.3-8 拉伸上图中的圆
4）在菜单栏中，选择【插入（S）】→【基准/点（D）】→【点（P）】，在“点”对话框中，“类型”选择：交点；“曲线、曲面或平面”选择图2.3-8中拉伸的曲面；“要相交的曲线”选择：流道中线；其他默认，单击【确定】，如图2.3-9所示。
5）重复1）～4）中的步骤确定1～6所有点的位置，如图2.3-10所示。

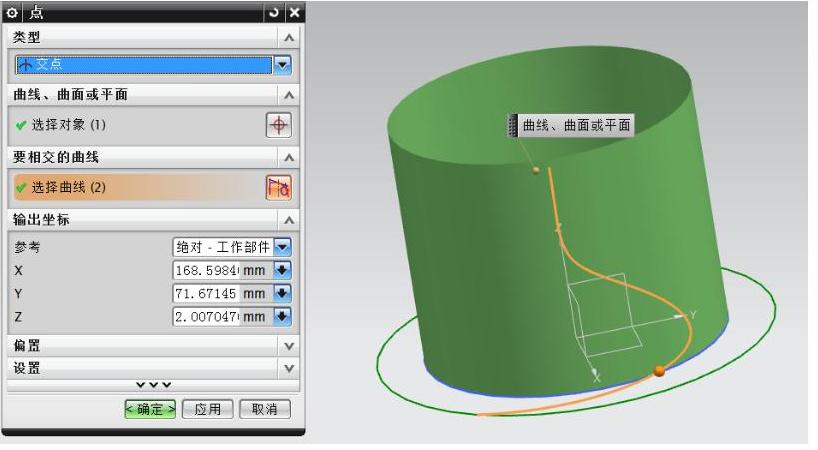

图2.3-9 确定流道中线上点7的位置

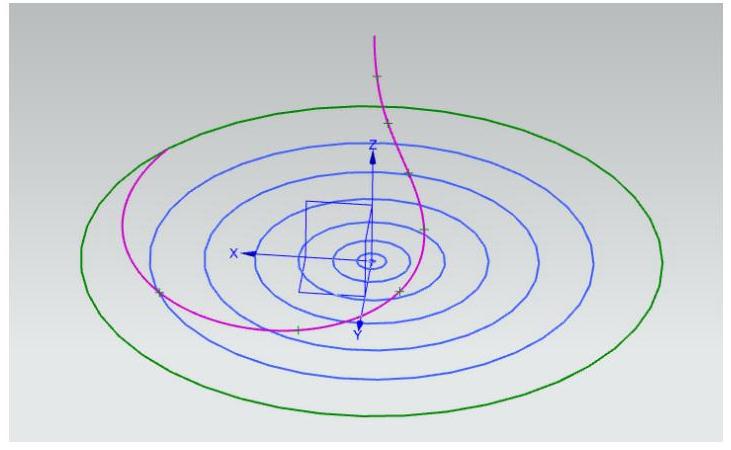

图2.3-10 流道中线上各分点位置
