叶片泵设计如何绘制空间流道中线？
【摘要】：在菜单栏中，选择→→，在“回转”对话框中，“选择曲线”为移动后的流道中线轴面投影图，“指定矢量”为Z轴；“指定点”为原点；“限制”选项中“开始”为，“角度”为0deg；“结束”为，“角度”为360deg；“设置”中“体类型”选择：片体。图2.3-4 回转流道中线轴面投影图4.AutoCAD文件导入流道中线在横截面上的投影在菜单栏中，选择→→，在“/DWG文件”对话框中选择本例的文件1.1.2.2dxf；“导入至”中选择：工作部件，单击，如图2.3-5所示。
1.AutoCAD文件导入流道中线在轴面图上的投影

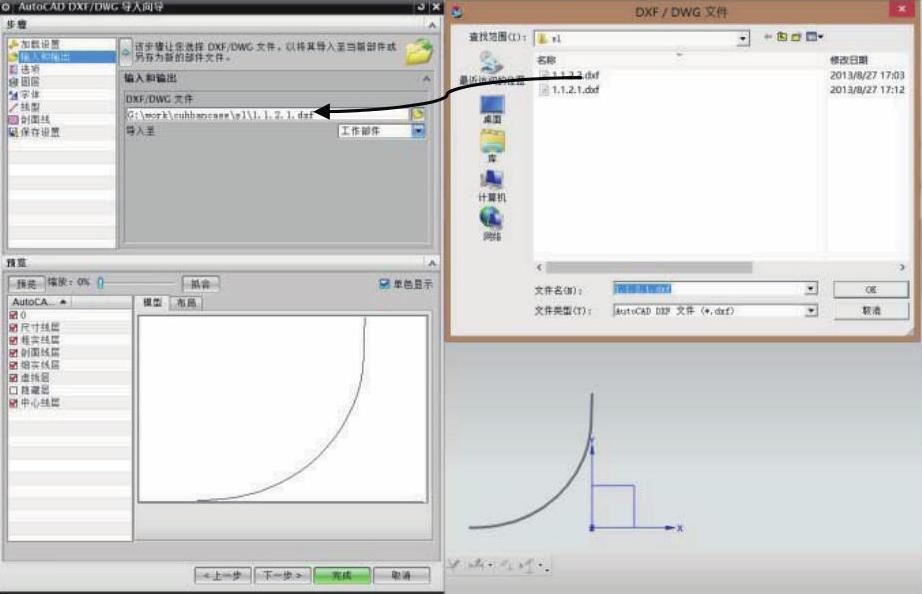

在菜单栏中，选择【文件（F）】→【导入（M）】→【AutoCAD DXF/DWG】，在“/DWG文件”对话框中选择本例的文件1.1.2.1.dxf；“导入至”中选择：工作部件，单击【完成】，如图2.3-2所示。
图2.3-2 导入流道中线在轴面图上的投影
2.移动导入的流道中线投影图至正确的位置

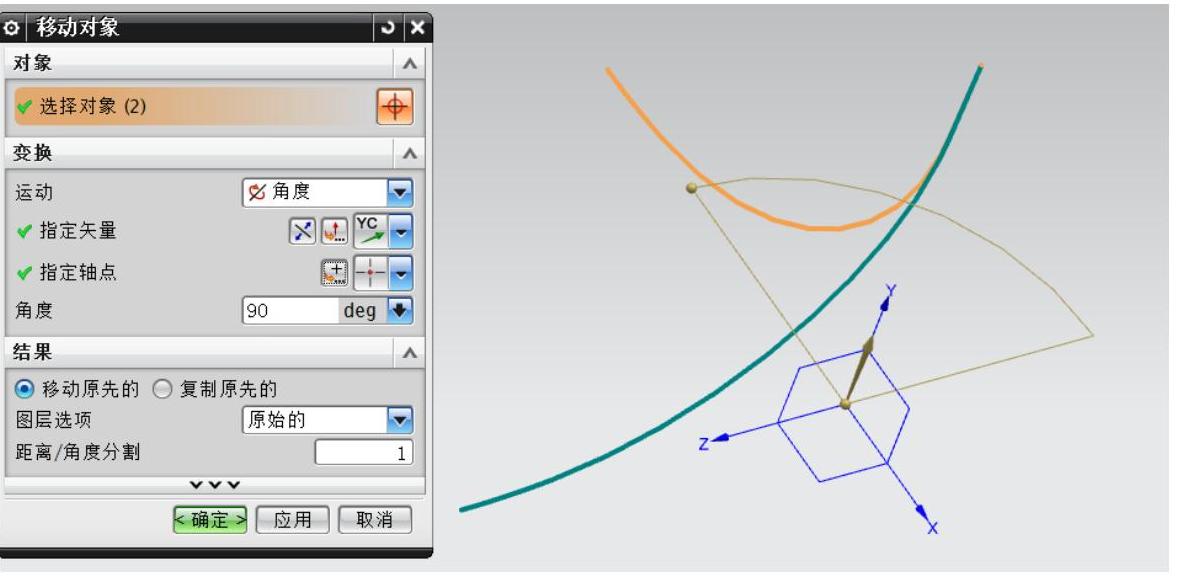

在菜单栏中，选择【编辑（E）】→【移动对象（O）】，在“移动对象”对话框中，“对象”选择图2.3-2中的流道中线；“运动”选择：角度；“指定矢量”：Y轴；“指定轴点”：原点；“角度”：90deg；“结果”选择“移动原先的”；“图层选项”：原始的；“距离/角度分割”：1，如图2.3-3所示。
图2.3-3 流道中线轴面投影图的移动
3.回转轴面投影图

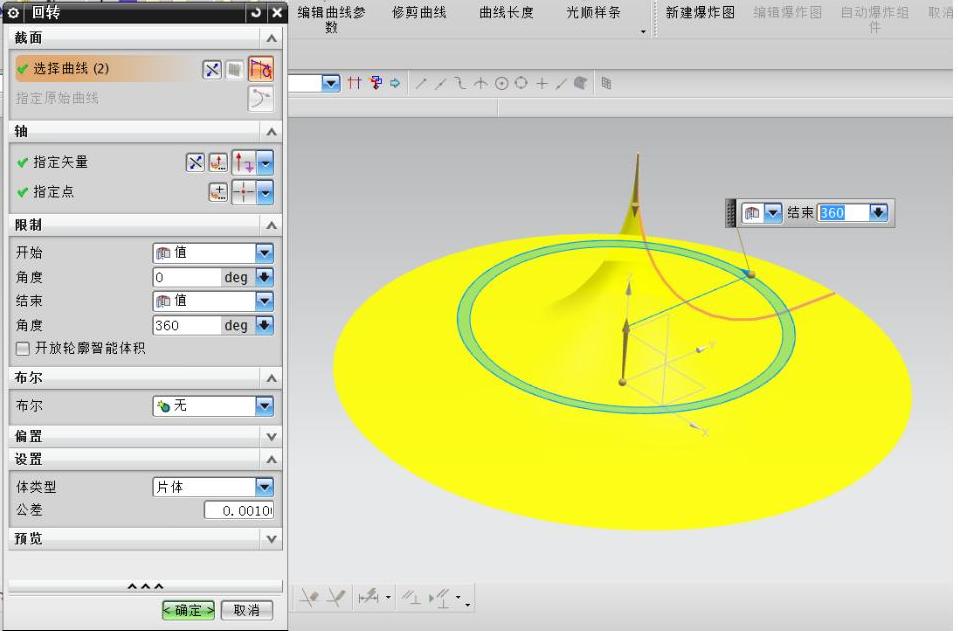

回转图2.3-3中移动后的流道中线轴面投影图。在菜单栏中，选择【插入（S）】→【设计特征（E）】→【回转（R）】，在“回转”对话框中，“选择曲线”为移动后的流道中线轴面投影图，“指定矢量”为Z轴；“指定点”为原点；“限制”选项中“开始”为
，“角度”为0deg；“结束”为
，“角度”为360deg；“设置”中“体类型”选择：片体。单击【确定】，如图2.3-4所示。
图2.3-4 回转流道中线轴面投影图
4.AutoCAD文件导入流道中线在横截面上的投影

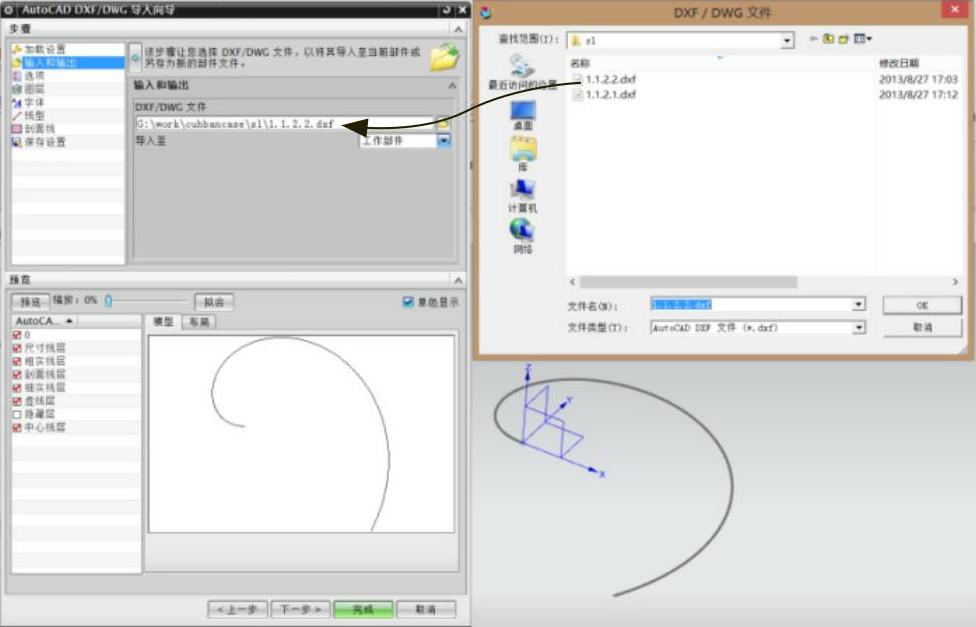

在菜单栏中，选择【文件（F）】→【导入（M）】→【AutoCAD DXF/DWG】，在“/DWG文件”对话框中选择本例的文件1.1.2.2dxf；“导入至”中选择：工作部件，单击【完成】，如图2.3-5所示。
图2.3-5 导入流道中线在横截面的投影
5.投影曲线

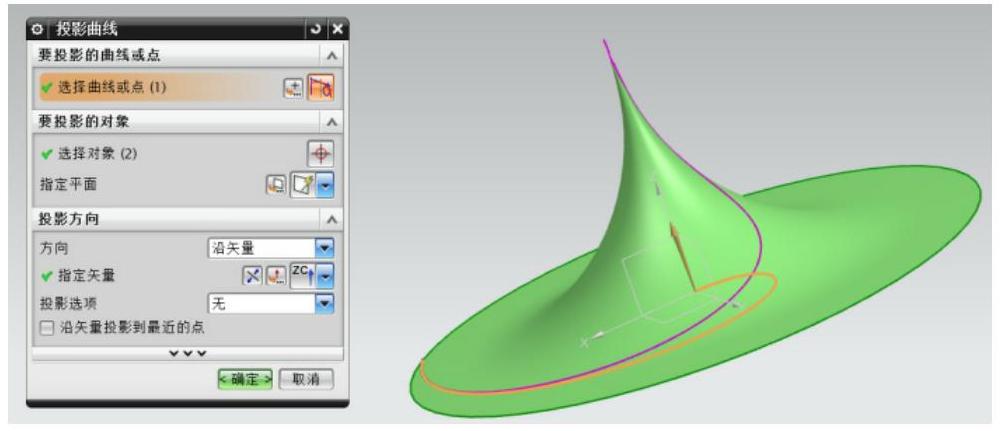

在菜单栏中，选择【插入（S）】→【来自曲线集的曲线（F）】→【投影（P）】，“要投影的曲线或点”选择图2.3-5中的曲线；“要投影的对象”选择图2.3-4中所创建的回转曲面；“投影方向”选择：沿矢量；“指定矢量”选择：Z轴，其他默认，单击【确定】。完成情况如图2.3-6所示。
图2.3-6 流道中线
