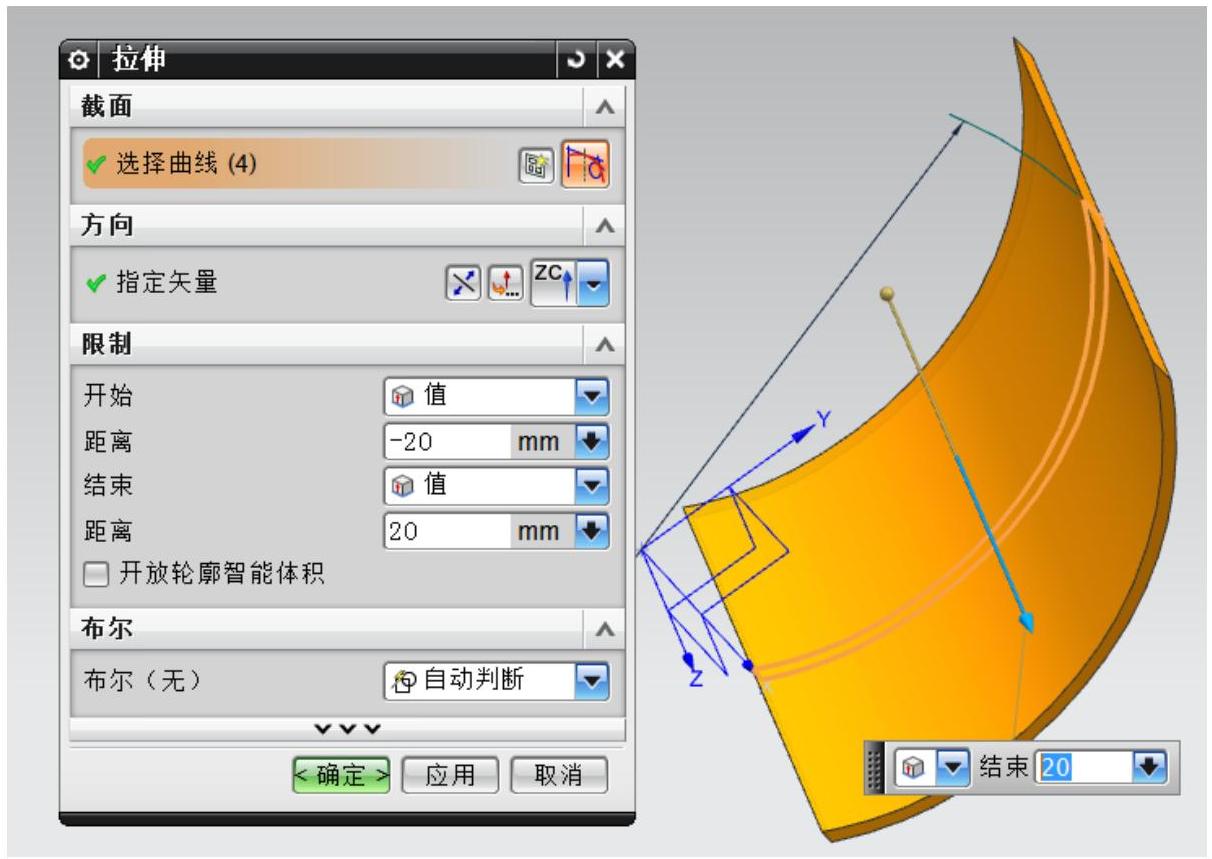

1)在菜单栏中,选择【插入(S)】→【设计特征(E)】→【拉伸(E)】,在“拉伸”对话框中,“截面选项”选择上面绘制的草图;“方向”选项为:Z轴;“限制”选项:“开始”为,“距离”为-20mm,“结束”为,“距离”为20mm;“布尔”选项为:无;单击【确定】,如图2.1-7所示。
图2.1-7 叶片的拉伸

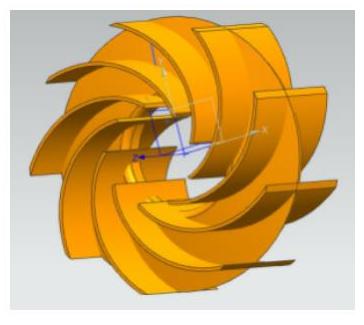

2)在菜单栏中,选择【插入(S)】→【关联复制(A)】→【阵列特征(A)】,在“阵列特征”对话框中选择拉伸的叶片,“布局”选项:圆形;以Z轴为旋转轴、原点为指定点;本例中叶片数是9片均布,“角度方向>间距”选择:数量和节距,“数量”为9,“节距角”为40deg。单击【确定】。

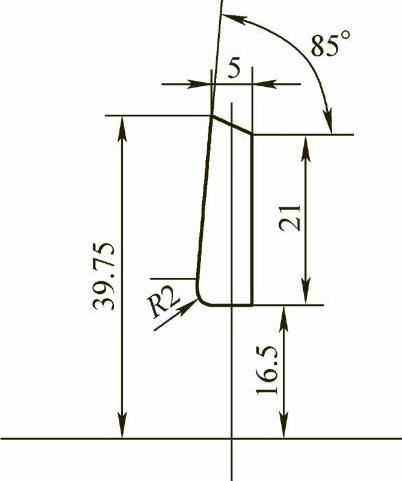

3)根据图2.1-8所示的叶轮水力轴面投影图,在YOZ平面上建立草图并绘制出叶片轴面投影图,如图2.1-9所示。
4)在菜单栏中,选择【插入(S)】→【设计特征(E)】→【回转(R)】,在“回转”对话框中,“选择曲线”为上面绘制的叶片轴面投影图,“指定矢量”为Z轴;“指定点”为原点;“限制”选项中“开始”为,“角度”为0deg;“结束”为,“角度”为360deg;单击【确定】,如图2.1-10所示。
图2.1-8 叶轮水力轴面投影图
图2.1-9 草图中叶片轴面投影图

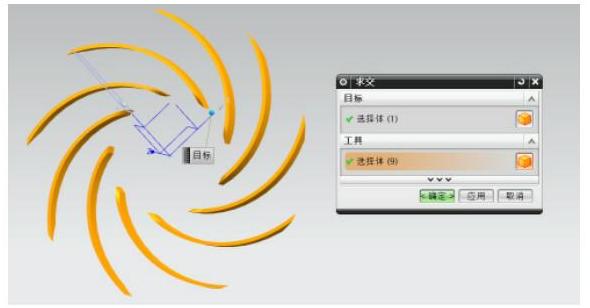

5)在菜单栏中,选择【插入(S)】→【组合(B)】→【求交(I)】,在“求交”对话框中,“目标”选择图2.1-10中的叶片回转体;“工具”选择拉伸的9个叶片,单击【确定】,如图2.1-11所示。
图2.1-10 叶片轴面回转图
图2.1-11 叶轮叶片图

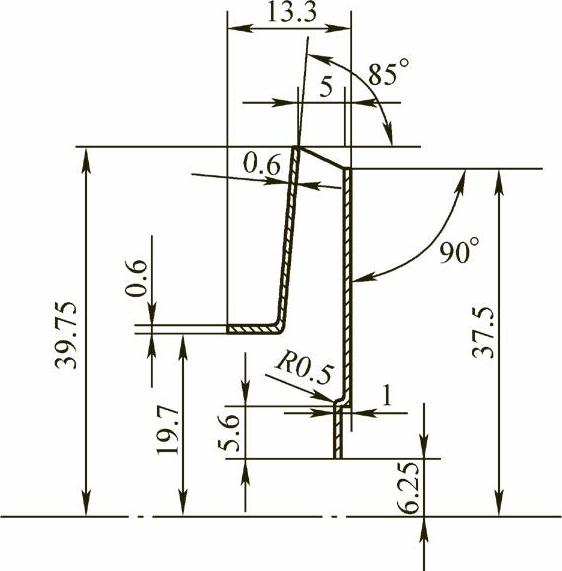

6)按照图2.1-12中叶轮前后盖板轴面图,在YOZ平面上建立草图并绘制出叶轮前后盖板轴面投影图,如图2.1-13所示。
图2.1-12 叶轮前后盖板轴面
图2.1-13 草图中叶轮前后盖板轴面
7)按照4)中旋转叶片轴面图的方法旋转叶轮前后盖板,这样就完成圆柱叶片的造型,如图2.1-14所示。
图2.1-14 叶轮实体图
