由于镍硼中间合金的配制工艺比其他中间合金复杂，故本书在此作为实例详细介绍给读者。硼酐易吸收空气中的水分而变成硼酸，故它冷至室温时，应立即储存在密闭的容器内备用。炼硼的方法及工艺1）熔炼用熔炉（坩埚）。③在坩埚口部上盖一石棉板并在其上放压铁的作用是密封坩埚，防止外界空气进入坩埚内，以免氧化镁粉和高温下生成的硼。......
2023-06-26
配制熔剂和中间合金所用材料简介
【摘要】：修约数位与表中所列极限值数位一致。表J-2 工业硅的化学成分（续）注：1.化学用硅指经化学处理后用于制取有机硅等所用的工业硅，冶金用硅是指冶金方面用于配制铝硅等各种合金所用的工业硅。电解重熔法金属锰的化学成分见表J-5。② 为氨碱产品控制指标。③ 为重质碳酸钠控制指标。
1）重熔用铝锭的化学成分见表J-1。

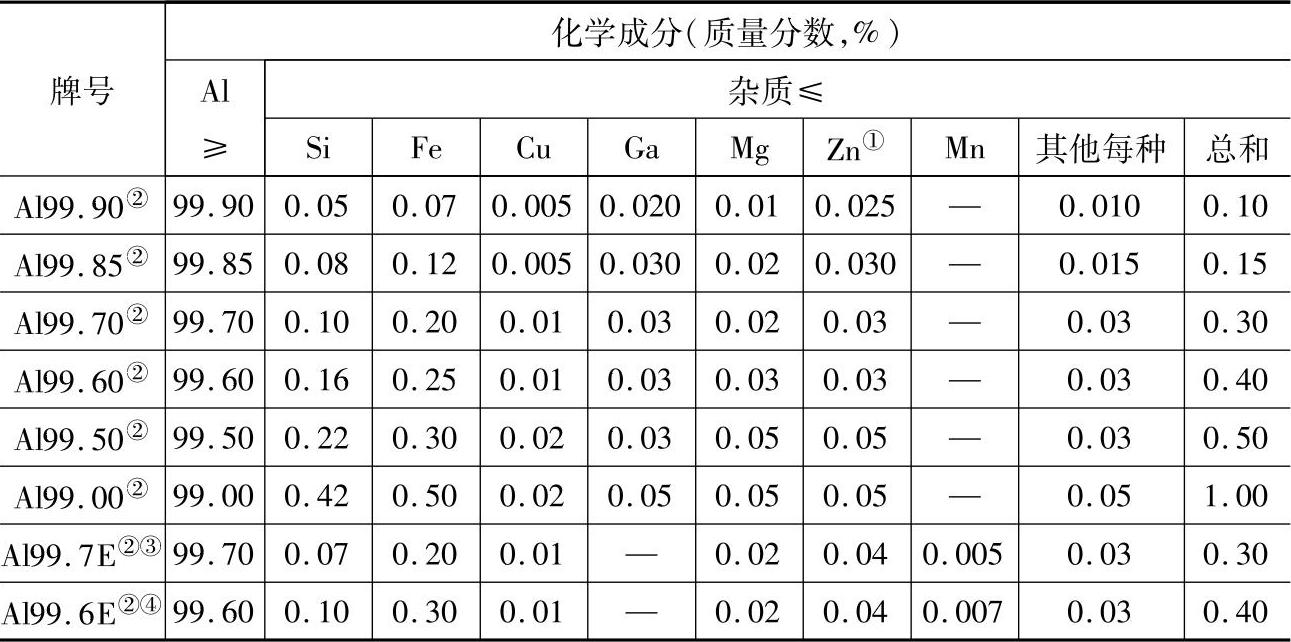

表J-1 重熔用铝锭的化学成分（GB／T 1196—2008）
注：1.铝的质量分数为100％与表中所列有数值要求的杂质元素的质量分数实测值及等于或大于0.010％的其他杂质质量分数总和的差值，求和前数值修约至与表中所列极限数位一致，求和后将数值修约至0.0X％再与100％求差。
2.对于表中未规定的其他杂质元素含量，如需方有特殊要求时，可由供需双方另行协议。
3.分析数值的判定采用修约比较法，数值修约规则按GB／T 8170的有关规定进行。修约数位与表中所列极限值数位一致。
① 若铝锭中杂质锌的质量分数不小于0.010％时，供方应将其作为常规分析元素，并纳入杂质总和；若铝锭中杂质锌的质量分数小于0.010％时，供方可不作常规分析，但应监控其含量。
② Cd、Hg、Pb、As元素，供方可不作常规分析，但应监控其含量，要求w（Cd＋Hg＋Pb）≤0.0095％；w（As）≤0.009％。
③ w（B）≤0.04％；w（Cr）≤0.004％；w（Mn＋Ti＋Cr＋V）≤0.020％。
④ w（B）≤0.04％；w（Cr）≤0.005％；w（Mn＋Ti＋Cr＋V）≤0.030％。
2）工业硅的化学成分见表J-2。

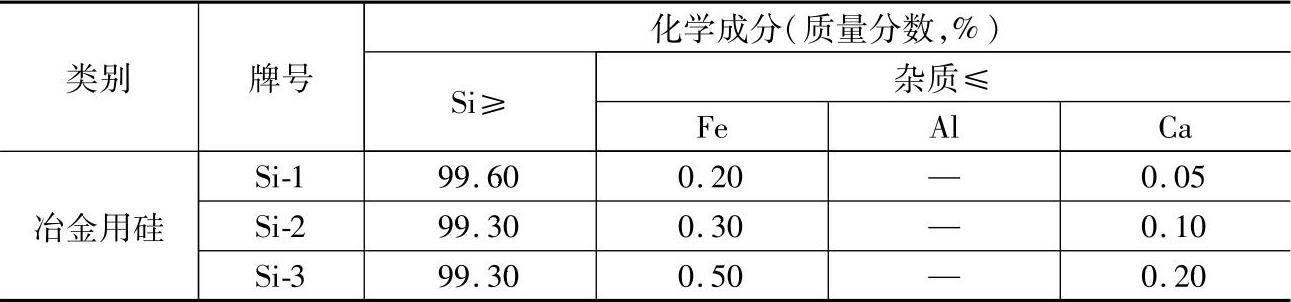

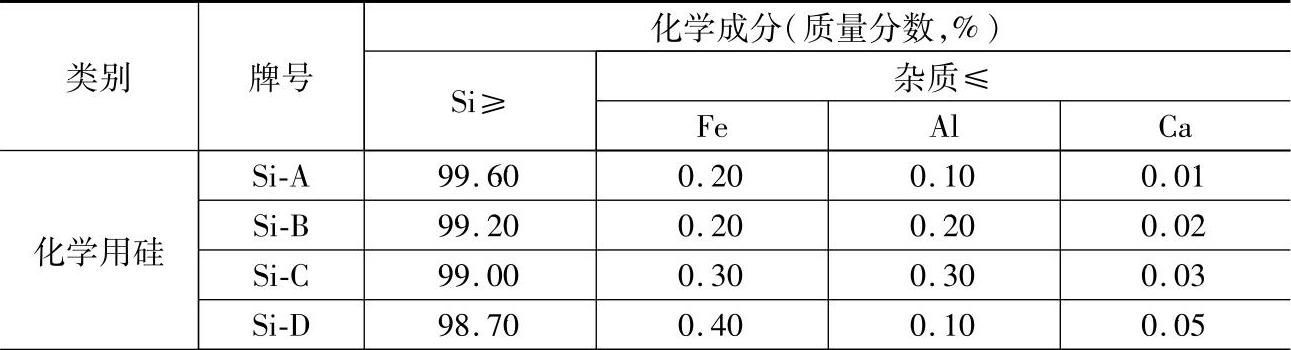

表J-2 工业硅的化学成分（GB／T 2881—2008）
（续）
注：1.化学用硅指经化学处理后用于制取有机硅等所用的工业硅，冶金用硅是指冶金方面用于配制铝硅等各种合金所用的工业硅。
2.硅含量以100％减去杂质含量总和来确定。
3.分析结果的判定采用修约比较法，数值修约按GB／T 8170的规定进行，修约数位与表中所列极限值数位一致。
4.如有特殊要求，供需双方另行议定。
3）原生镁锭的化学成分见表J-3。
表J-3 原生镁锭的化学成分（GB／T 3499—2011）
① Cd、Hg、As、Cr6＋元素，供方可不作常规分析，但应监控其含量，要求w（Cd＋Hg＋As＋Cr6＋）≤0.03％。
4）电硅热法金属锰的化学成分见表J-4。电解重熔法金属锰的化学成分见表J-5。

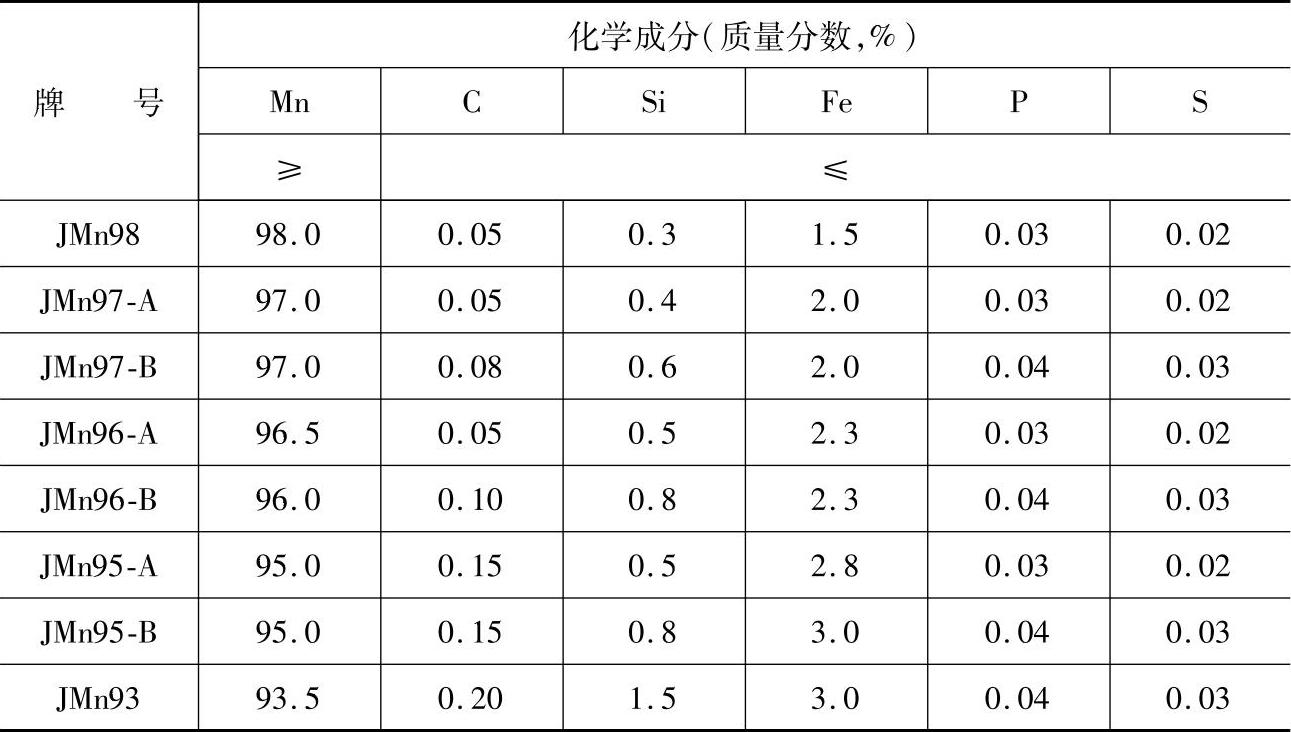

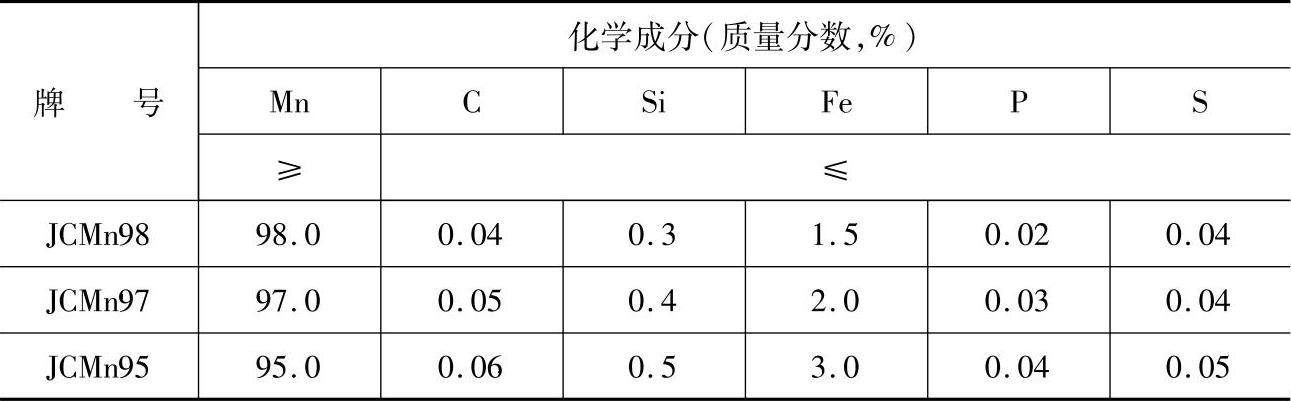

表J-4 电硅热法金属锰的化学成分（GB／T 2744—2006）
表J-5 电解重熔法金属锰的化学成分（GB／T 2744—2006）
5）锌锭的化学成分见表J-6。

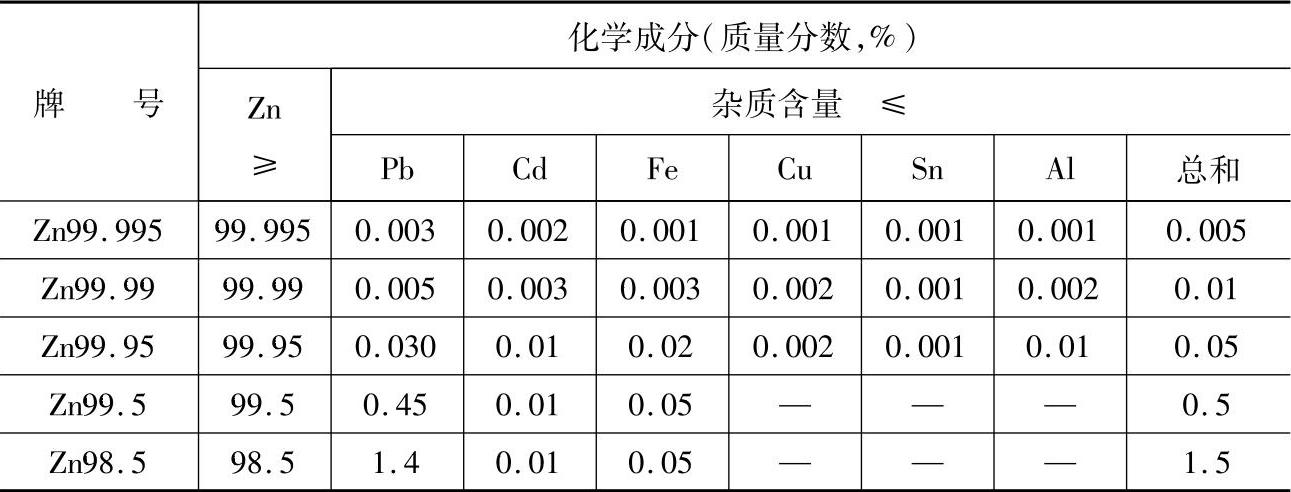

表J-6 锌锭的化学成分（GB／T 470—2008）
注：锌的含量为100％减去表中所列杂质实测值总和的余量。
6）锡锭的化学成分见表J-7。

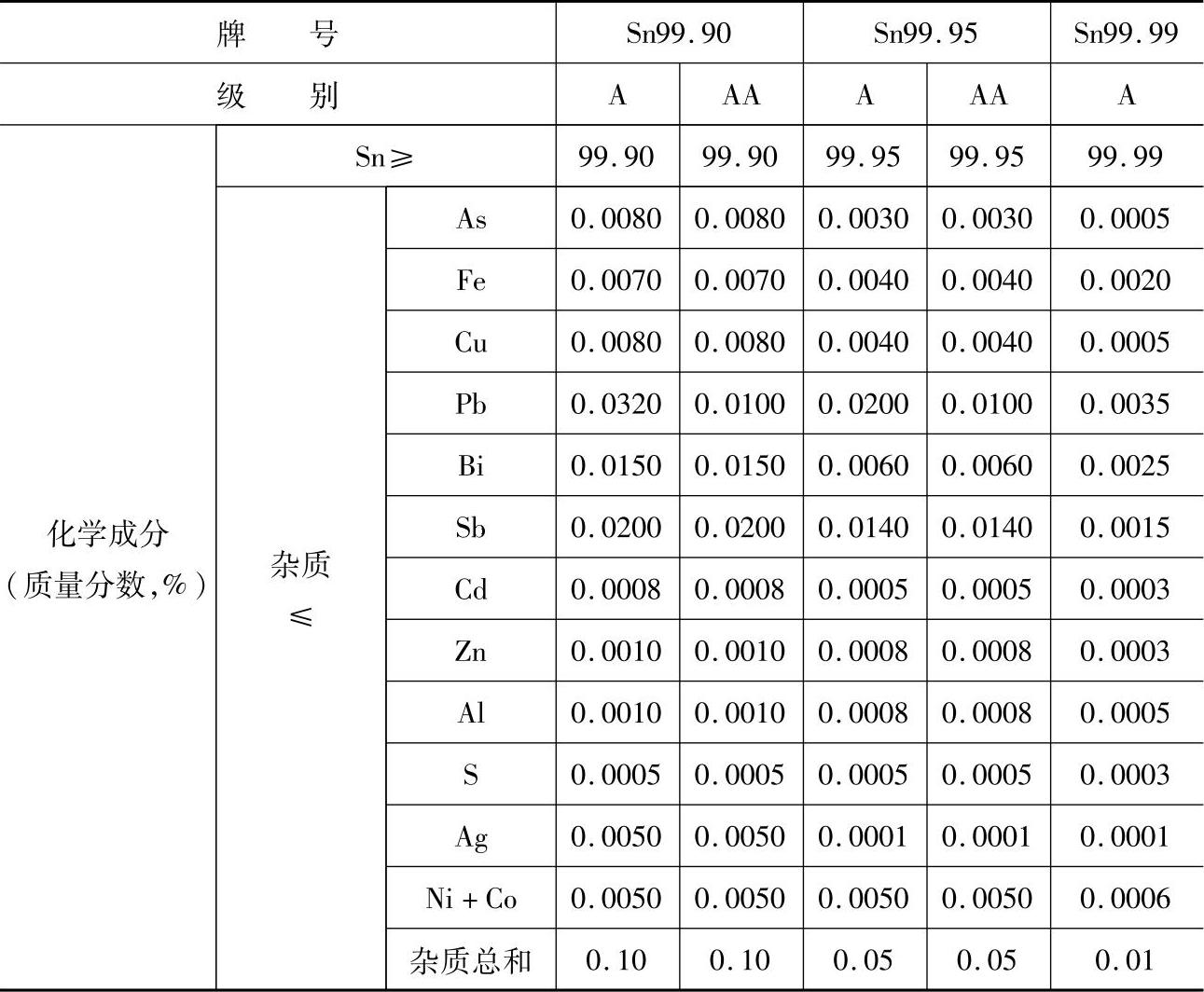

表J-7 锡锭的化学成分（GB／T 728—2010）
注：表中杂质总和指表中所列杂质元素实测值之和。
7）电解铜粉的化学成分见表J-8。

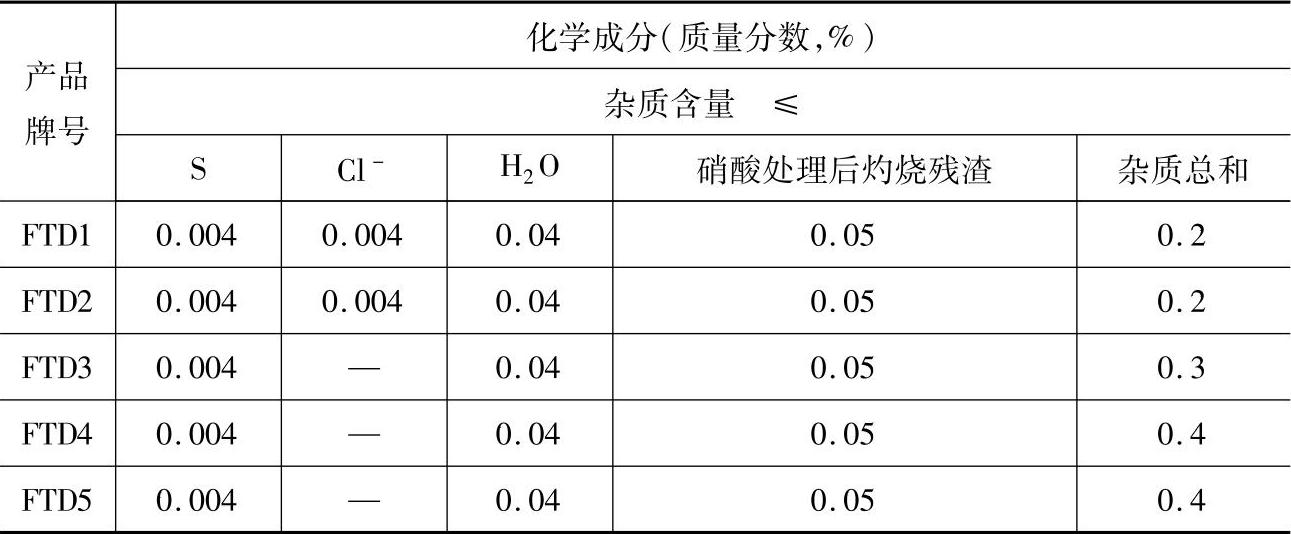

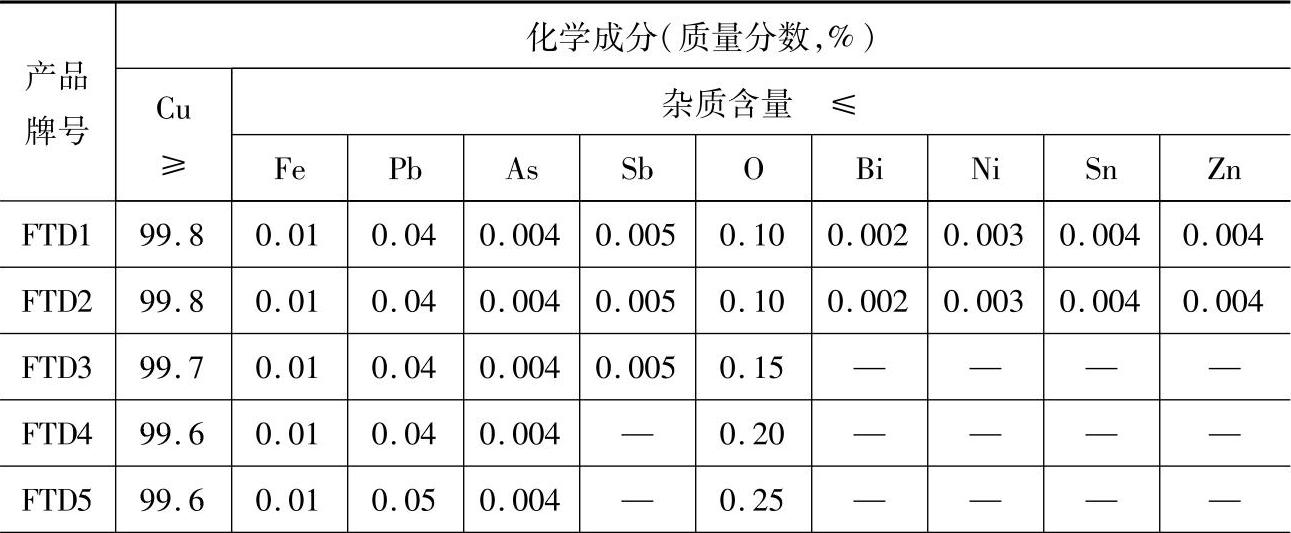

表J-8 电解铜粉的化学成分（GB／T 5246—2007）
（续）
8）电解镍粉的化学成分见表J-9。

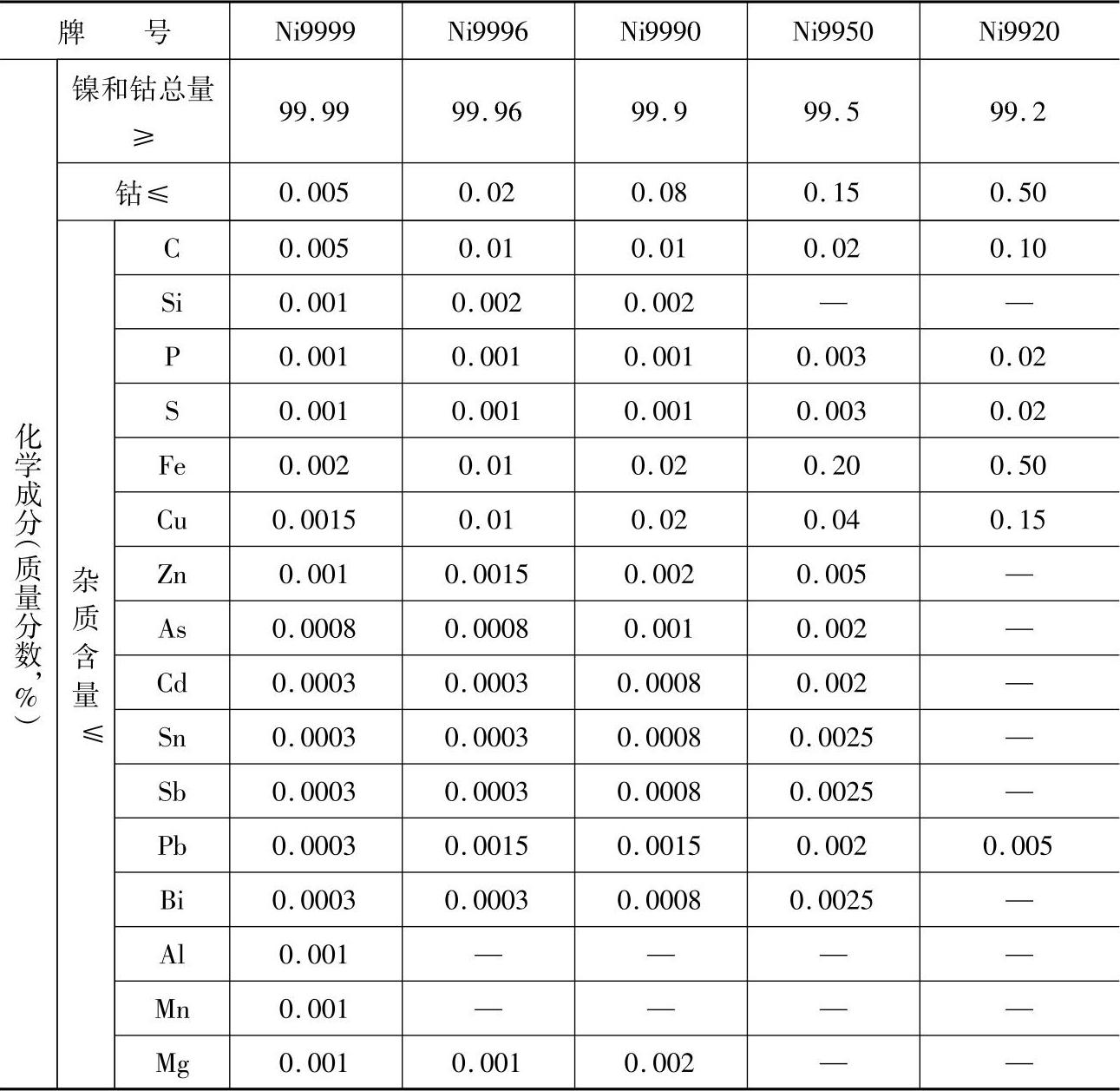

表J-9 电解镍的化学成分（GB／T 6516—2010）
9）铋的化学成分见表J-10、表J-11。

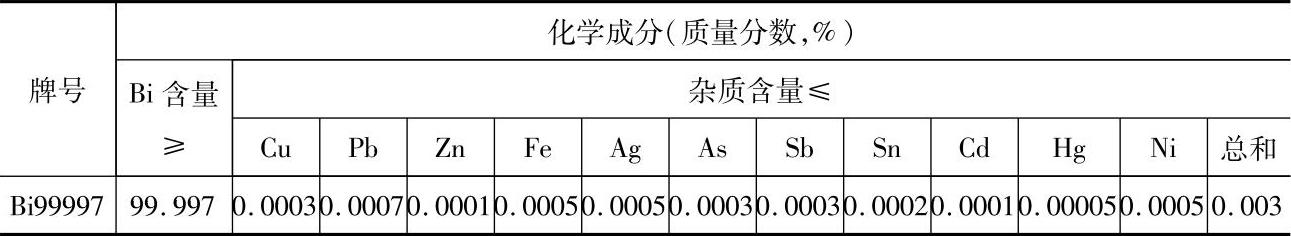

表J-10 Bi99997的化学成分（GB／T 915—2010）
注：铋含量为100％减去表1中实测杂质总量的余量。

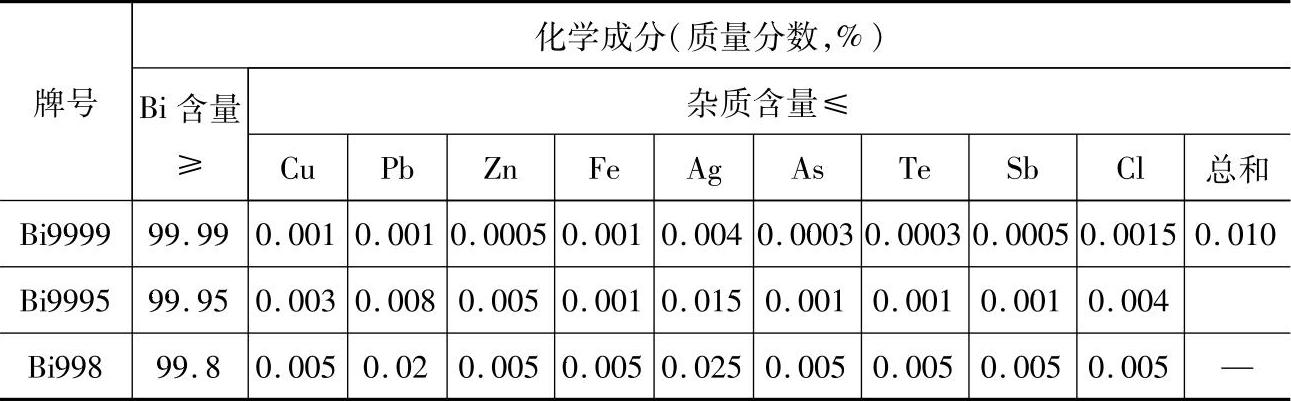

表J-11 Bi99999、Bi99995及Bi998的化学成分（GB／T 915—2010）
注：铋含量为100％减去表1中实测杂质总量的余量。
10）钙的化学成分见表J-12。

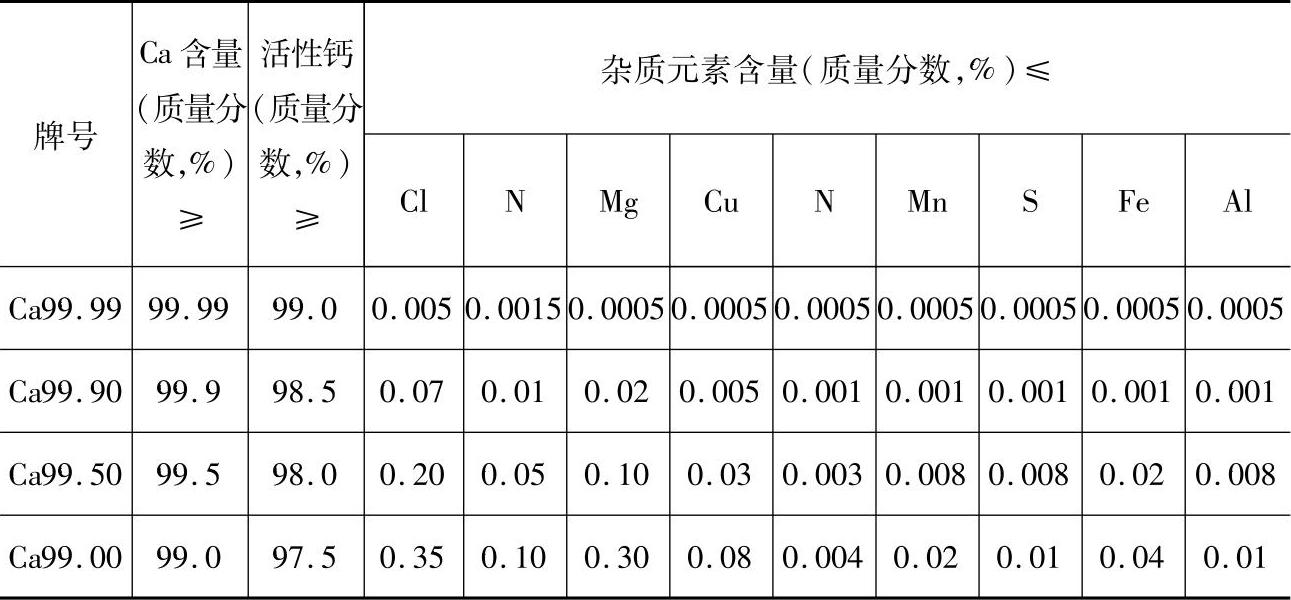

表J-12 钙的化学成分（GB／T 4864—2010）
注：钙含量为100％减去表列杂质元素含量总和之差。
11）海绵钛的化学成分见表J-13。

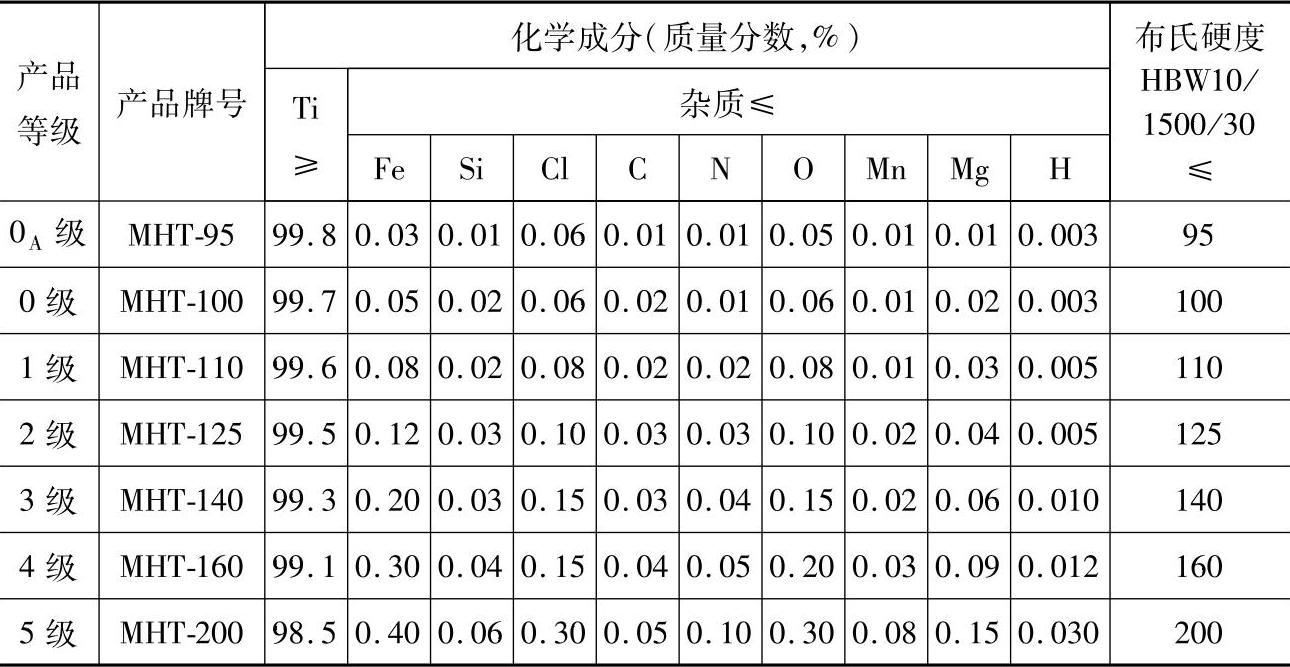

表J-13 海绵钛的化学成分（GB／T 4864—2010）
12）混合稀土金属的化学成分见表J-14。

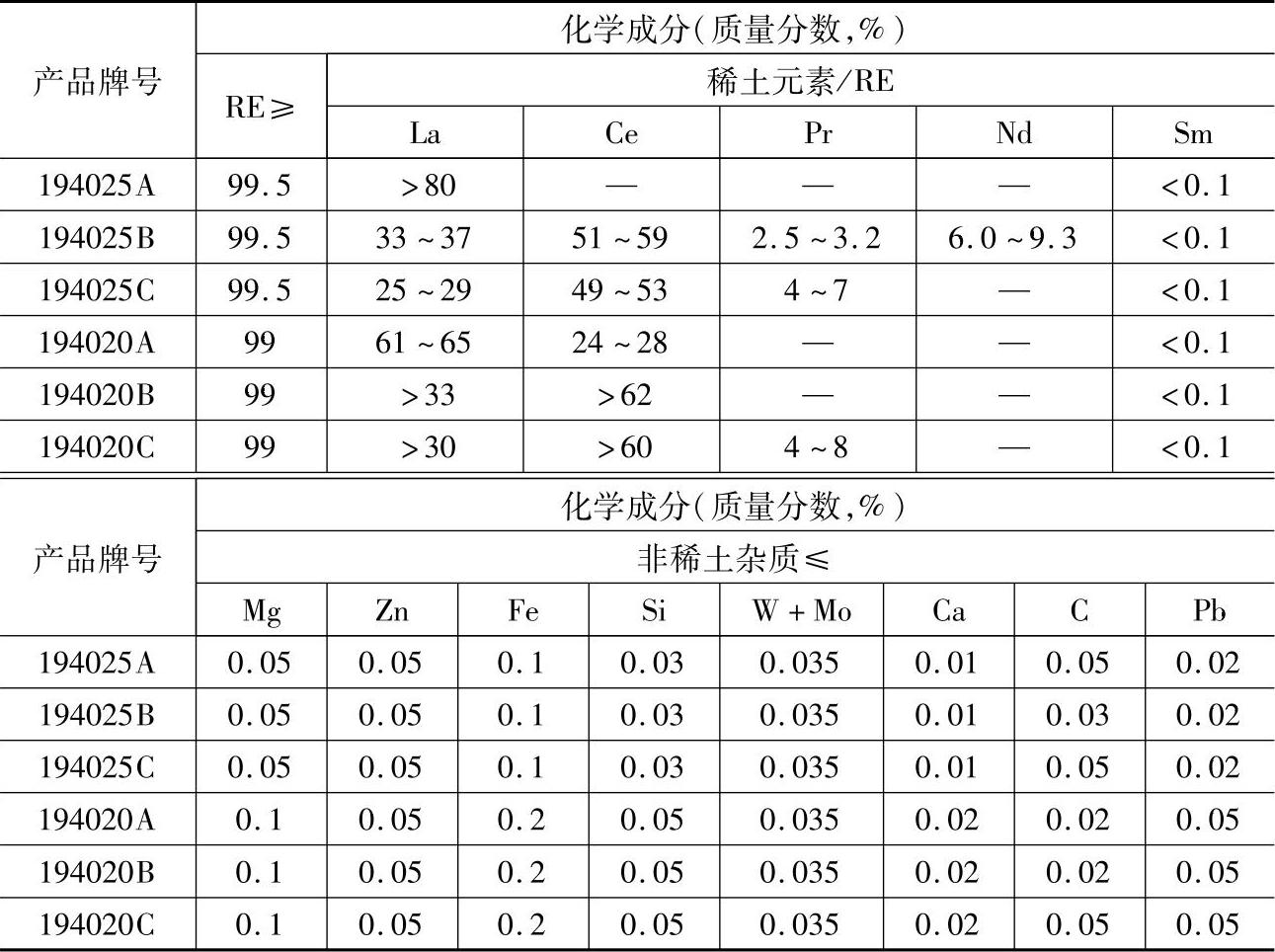

表J-14 混合稀土金属的化学成分（GB／T 4153—2008）
13）锂的化学成分见表J-15。

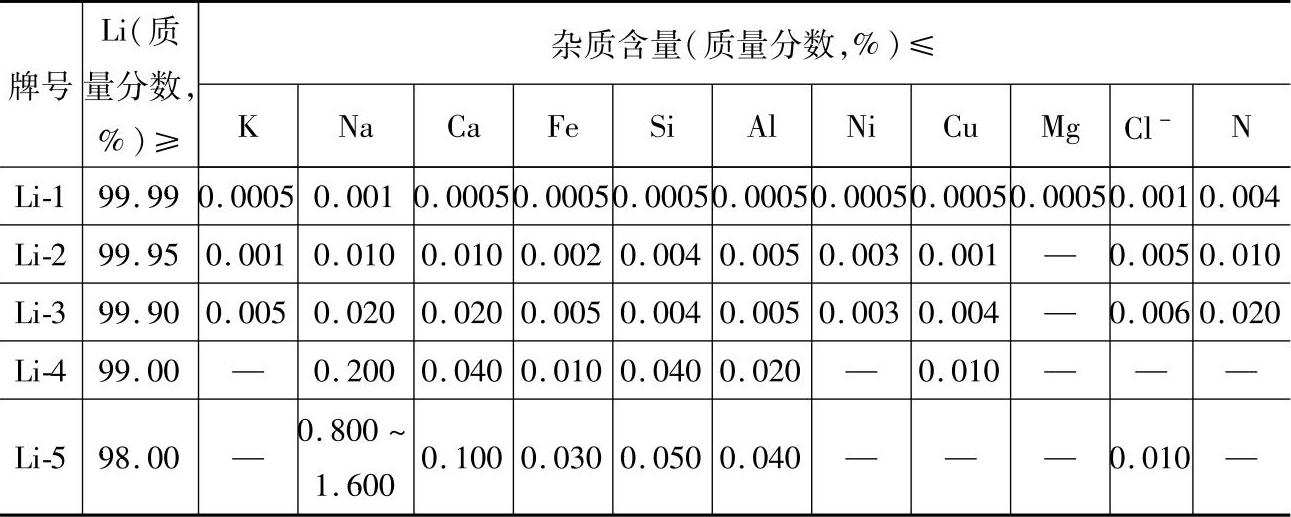

表J-15 锂的化学成分（GB／T 4369—2007）
14）银锭的化学成分见表J-16。

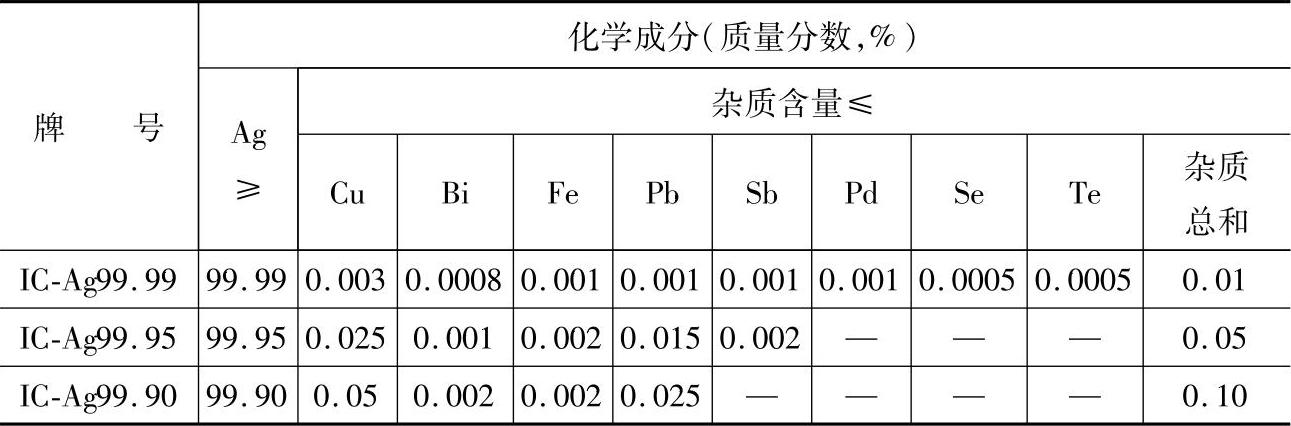

表J-16 银锭的化学成分（GB／T 4135—2002）
15）金属铬的化学成分见表J-17。

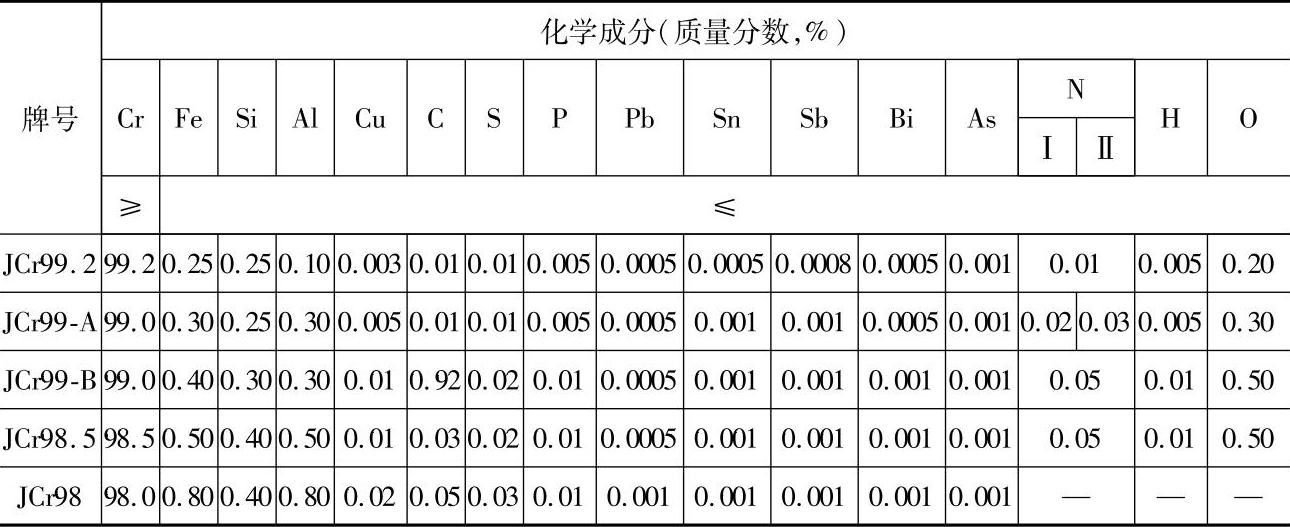

表J-17 金属铬的化学成分（GB／T 3211—2008）
注：1.铬的质量分数为99.9％减去表中杂质实测值总和后的余量，其他未测杂质元素含量按0.1％计。
2.表中的“—”表示该牌号产品中无该元素要求。
16）原料用纯铁的化学成分见表J-18。

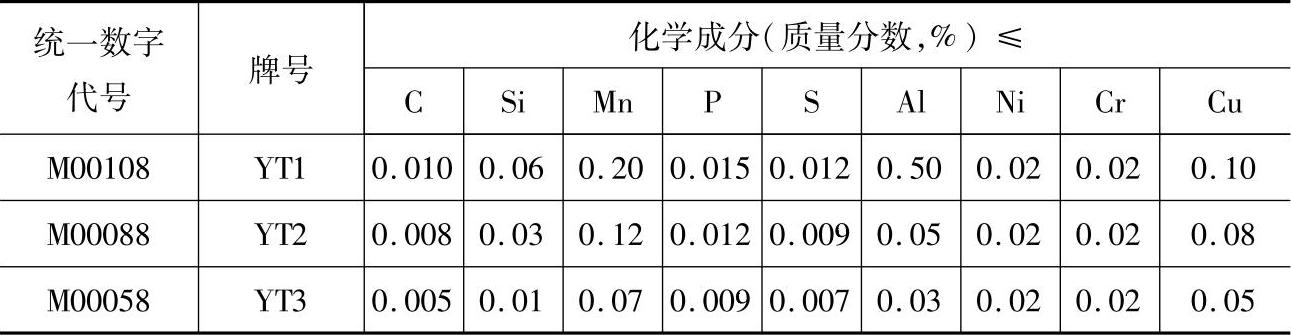

表J-18 原料用纯铁的化学成分（GB／T 9971—2004）
17）钒的化学成分见表J-19。

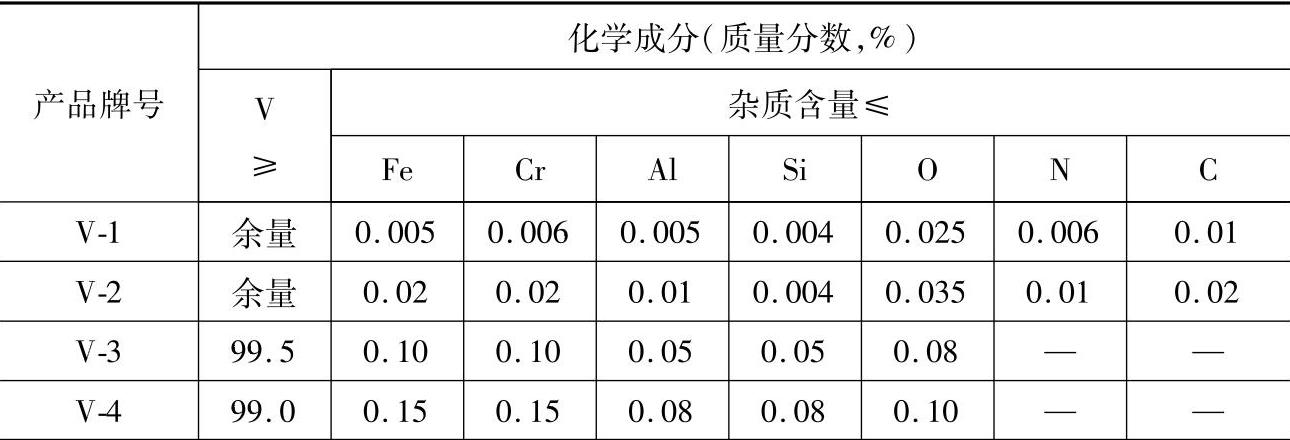

表J-19 钒的化学成分（GB／T 4310—1984）
18）铌条的化学成分见表J-20。
表J-20 铌条的化学成分（GB／T 6896—2007）
注：Nb的化学成分按杂质减量法确定。
19）海绵锆的化学成分见表J-21。

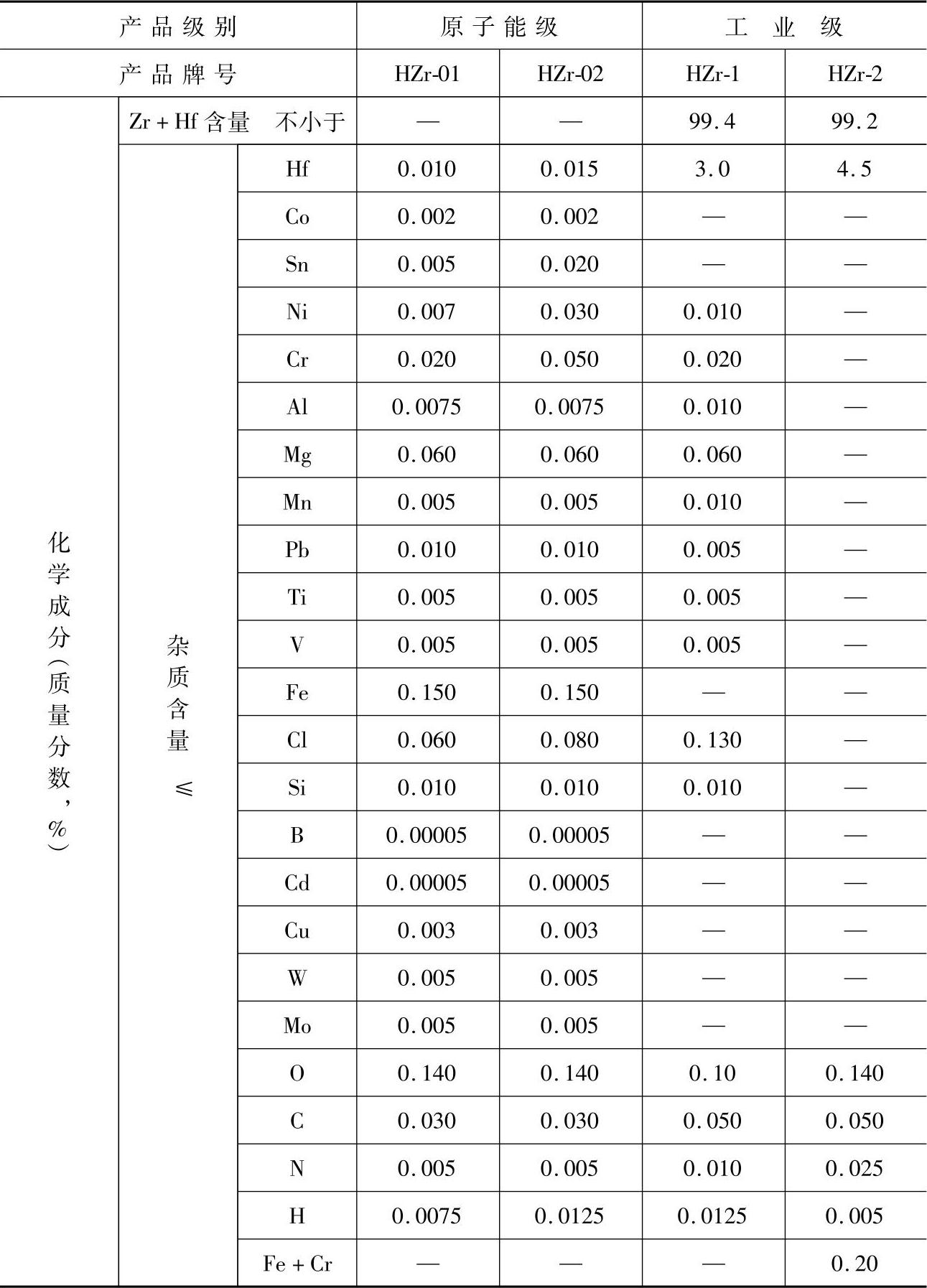

表J-21 海绵锆的化学成分（YS／T 397—2007）
20）钼条和钼板坯的化学成分见表J-22。
表J-22 钼条和钼板坯的化学成分（GB／T 3462—2007）
注：Mo的化学成分按杂质减量法确定。
21）钨条的化学成分见表J-23。

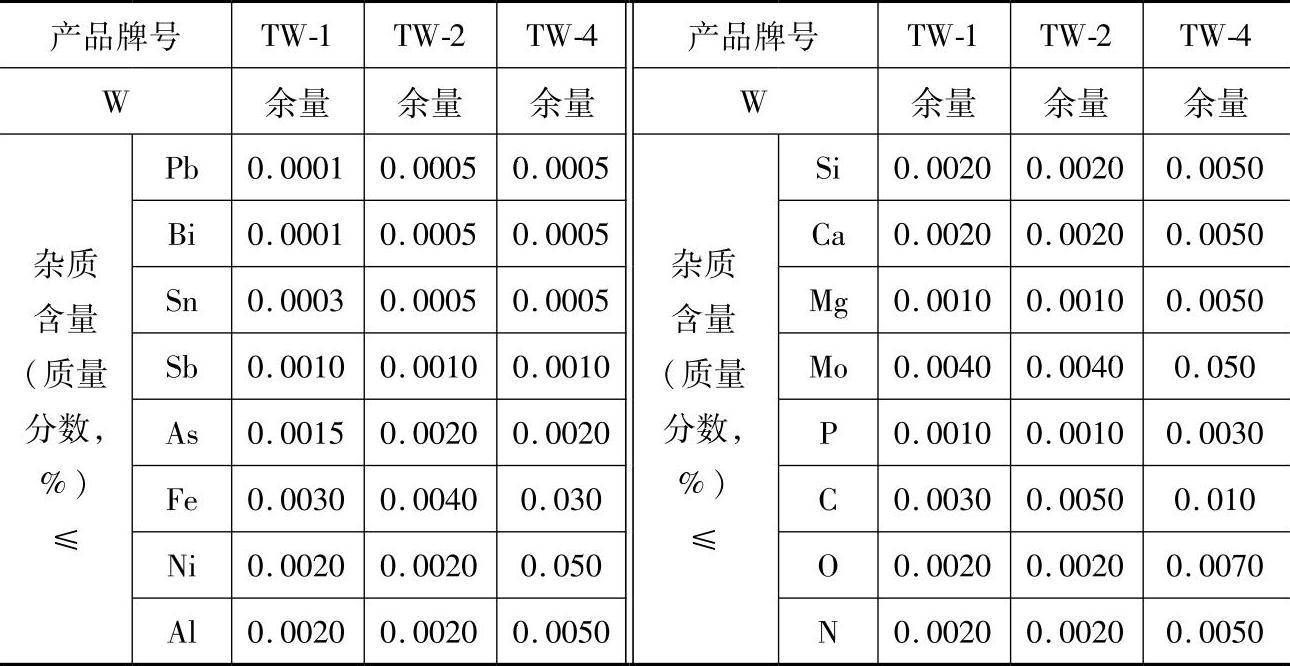

表J-23 钨条的化学成分（GB／T 3459—2006）
22）工业氧化铍的化学成分见表J-24。

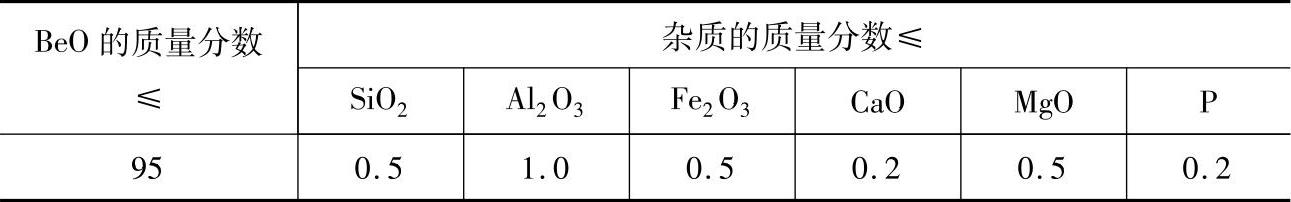

表J-24 工业氧化铍的化学成分（YS／T 572—2007）

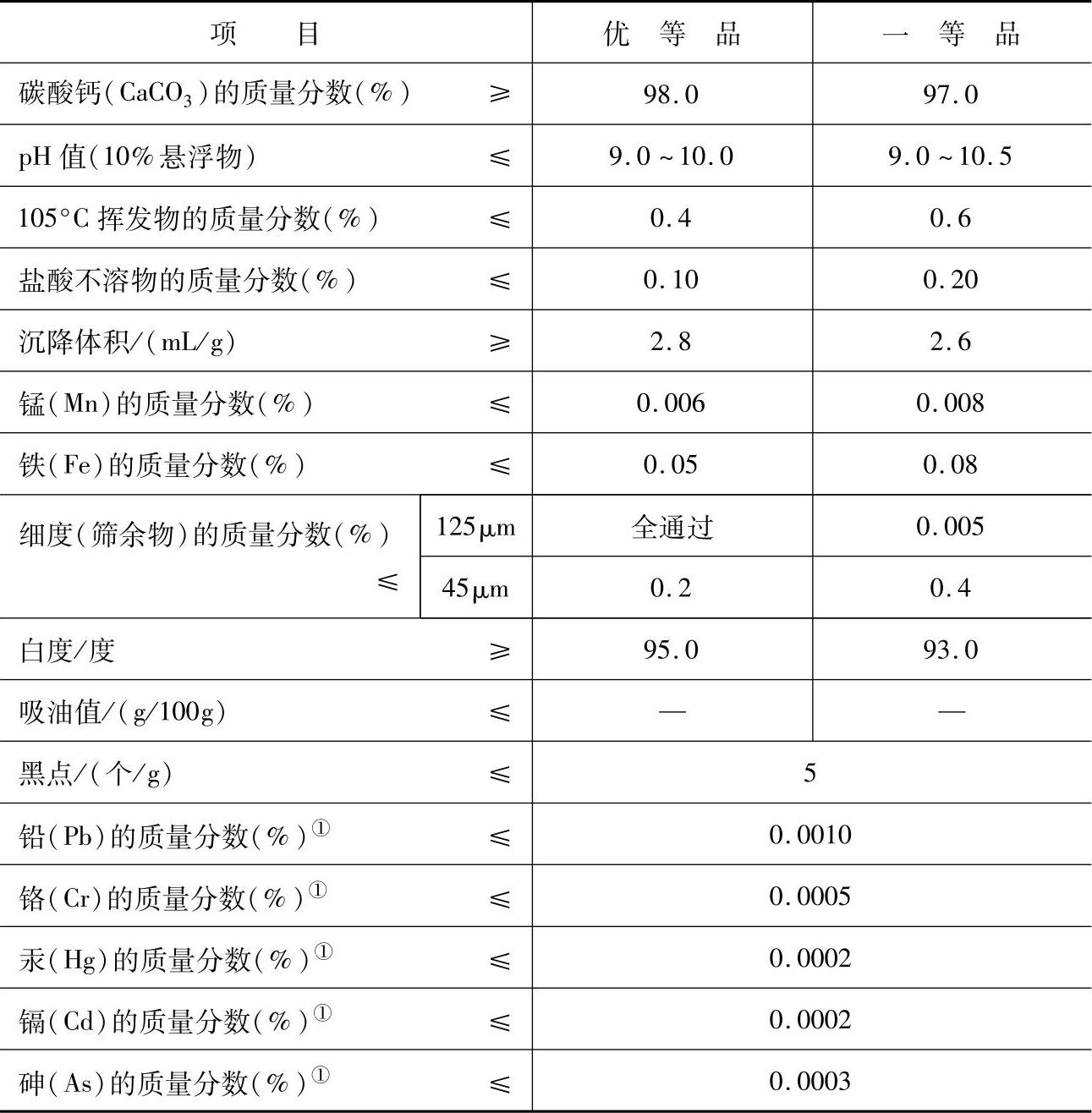

表J-25 涂料用沉淀碳酸钙的技术要求
① 使用在食品包装纸、儿童玩具和电子产品填料生产上时需控制这些指标。
24）涂料用滑石粉的技术要求见表J-26。

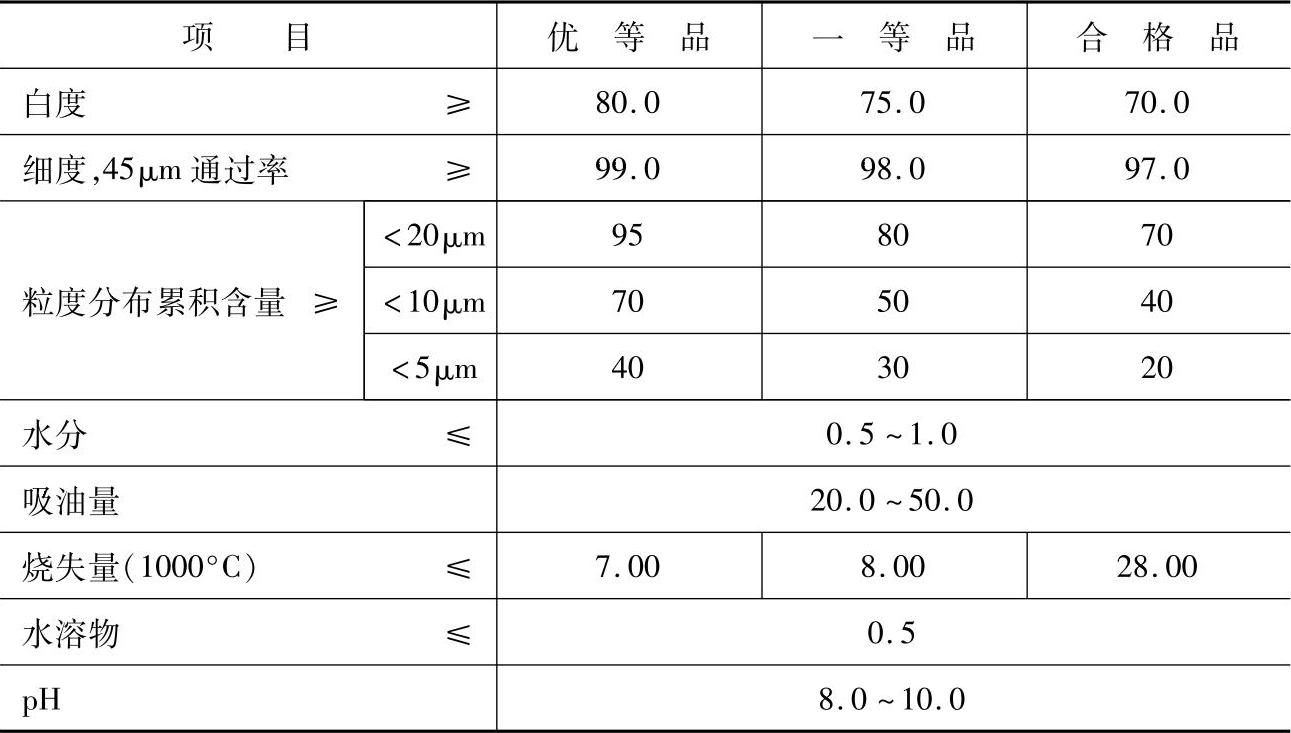

表J-26 涂料用滑石粉的技术要求
25）工业碳酸钠的技术要求见表J-27。

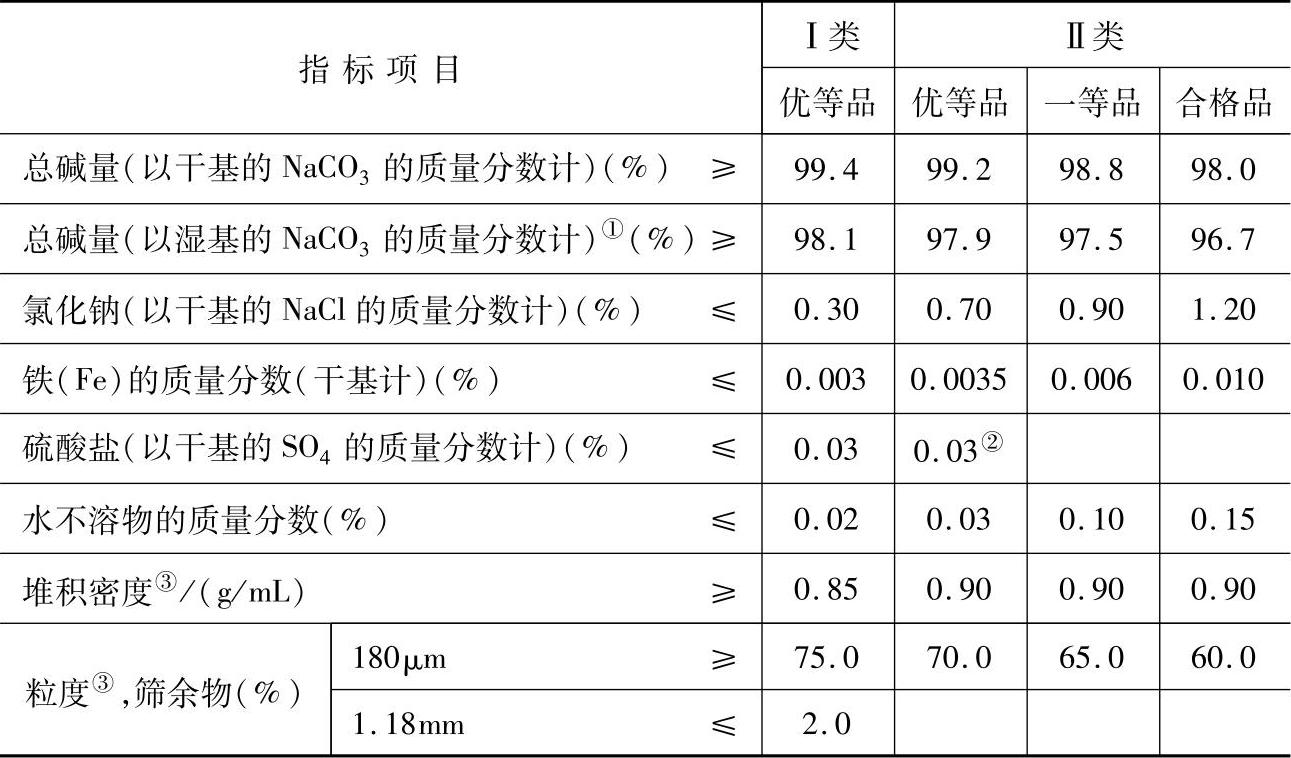

表J-27 工业碳酸钠的技术要求
① 为包装时含量，交货时产品中总碱量乘以交货产品的质量再除以交货清单上产品的质量之值不得低于此数值。
② 为氨碱产品控制指标。
③ 为重质碳酸钠控制指标。
26）冰晶石的技术要求见表J-28。

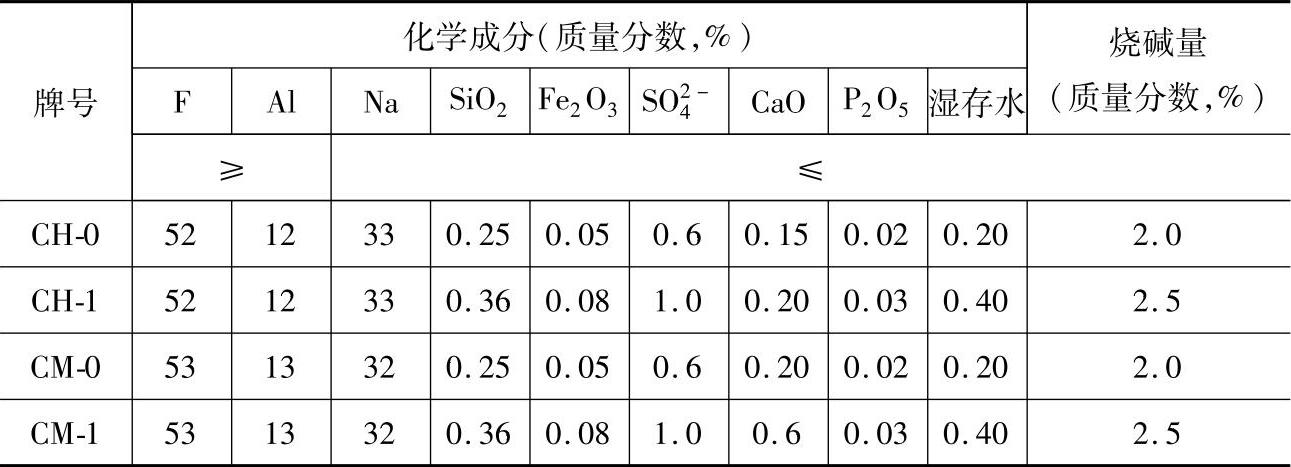

表J-28 冰晶石的技术要求
注：1.数值修约比较按GB／T 8170—2008的规定进行，修约数位与表中所列极限数位一致。
2.表中规定的各指标，需方如有特殊要求，可由供需双方协商解决。
27）工业用液氯的技术要求见表J-29。

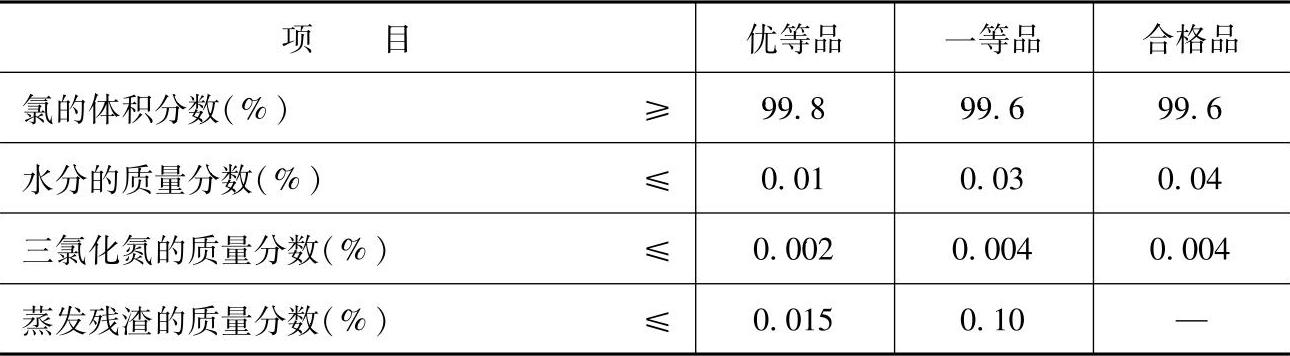

表J-29 工业用液氯的技术要求（GB／T 5138—2006）
28）工业用二氟二氯甲烷的技术要求见表J-30。
表J-30 工业用二氟二氯甲烷的技术要求（GB／T 7372—1987）

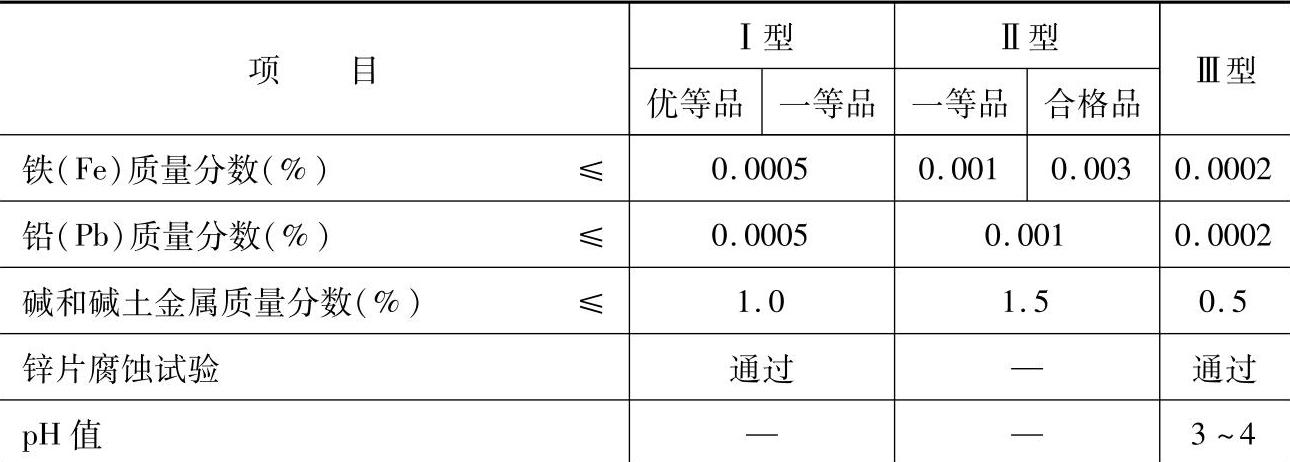

29）工业用四氯化碳的技术要求见表J-31。

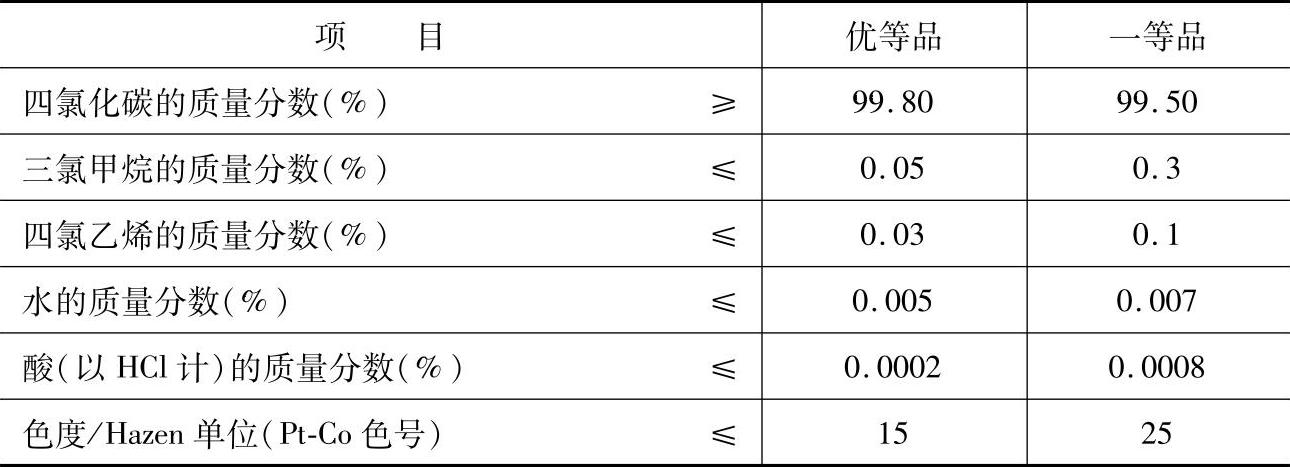

表J-31 工业用四氯化碳的技术要求（GB／T 4119—2008）
30）工业用氯化锰的技术要求见表J-32。

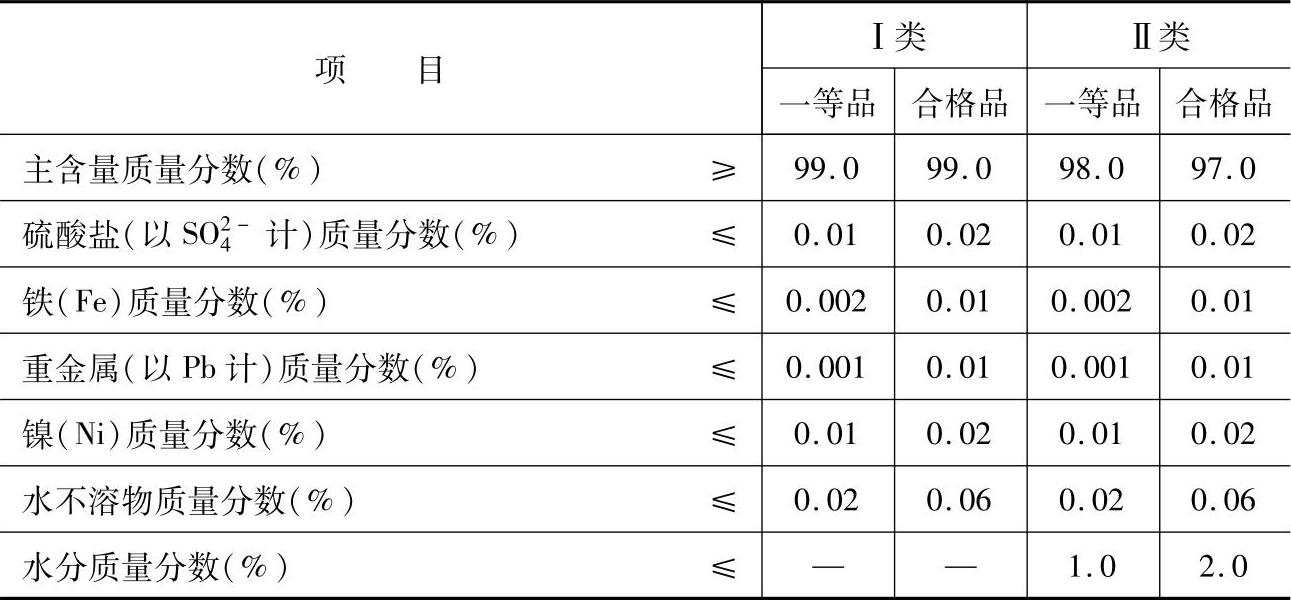

表J-32 工业用氯化锰的技术要求（HG／T 3816—2006）
31）工业用氯化锌的技术要求见表J-33。

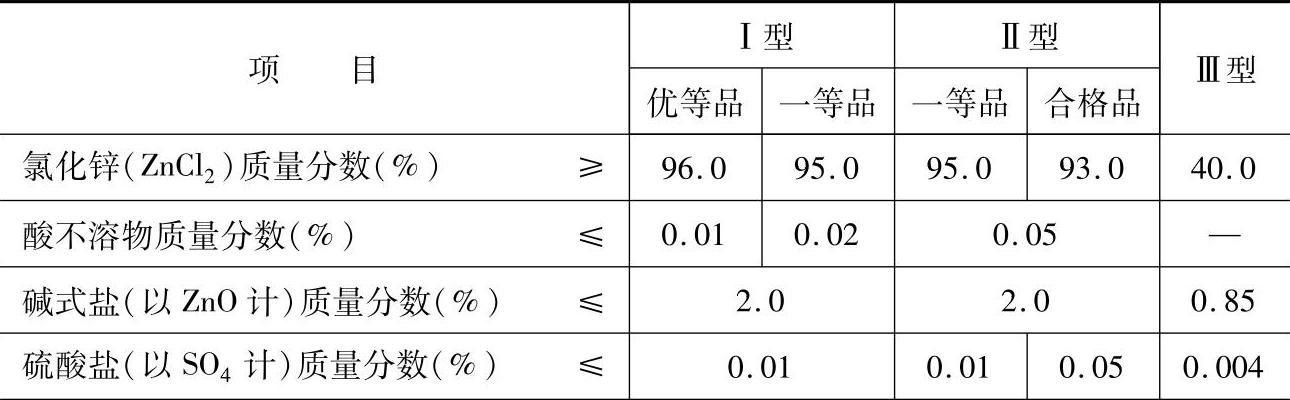

表J-33 工业用氯化锌的技术要求（HG／T 2323—2004）
（续）
32）工业盐的技术要求见表J-34。
表J-34 工业用盐的技术要求（GB／T 5462—2003）
33）氯化钾的技术要求见表J-35。

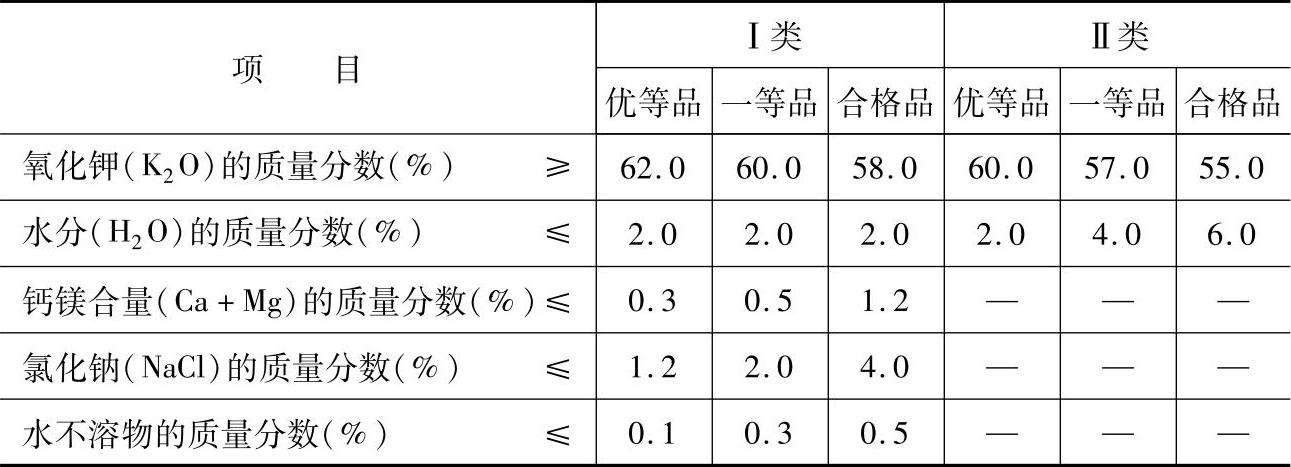

表J-35 氯化钾的技术要求（GB 6549—2011）
注：1.除水分外，各组分质量分数均以干基计。
2.Ⅰ类中钙镁合量、氯化钠及水不溶物的质量分数作为工业用氯化钾推荐性指标，农业用不限量。
34）工业氟硅酸钠的技术要求见表J-36。
表J-36 工业氟硅酸钠的技术要求（GB 23936—2009）
35）工业硫磺的技术要求见表J-37。

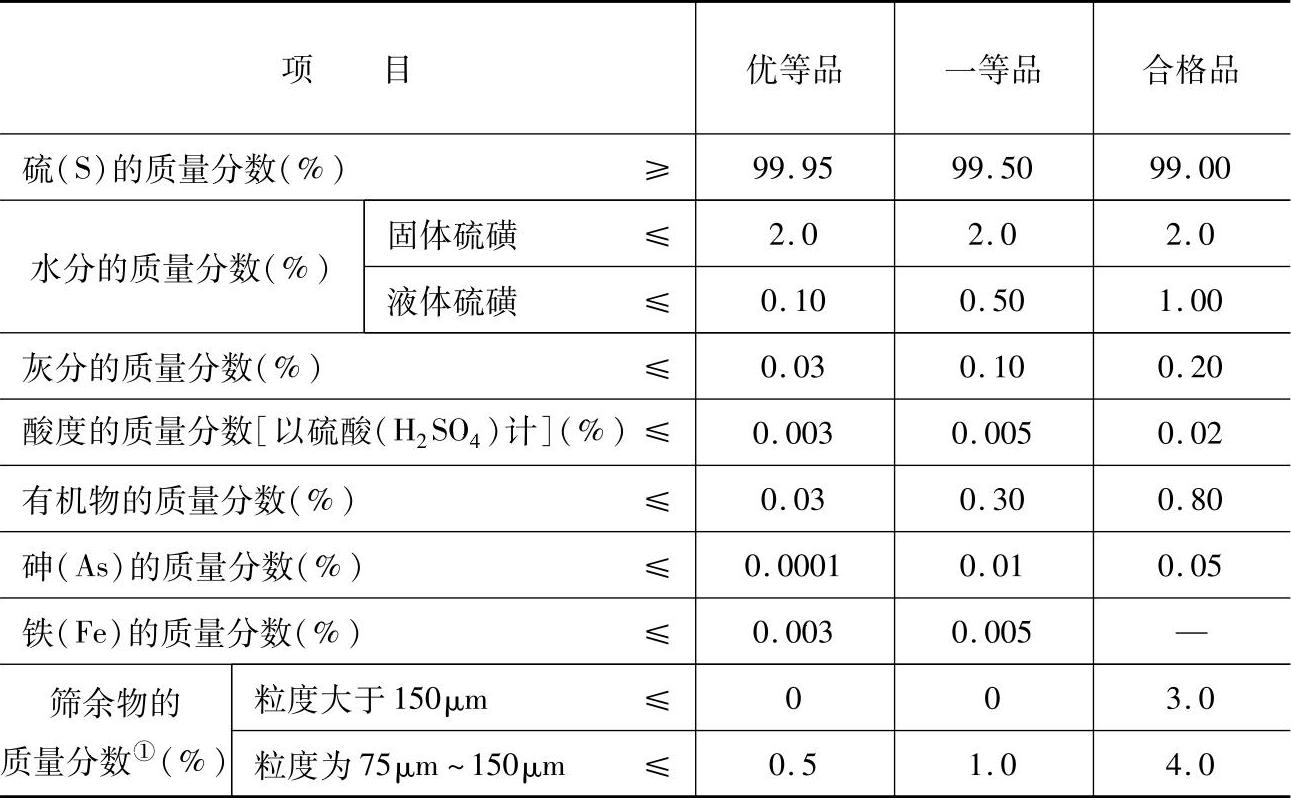

表J-37 工业硫磺的技术要求（GB／T 2449—2006）
① 表中的筛余物指标仅用于粉状硫磺。
36）工业硼酸的技术要求见表J-38。

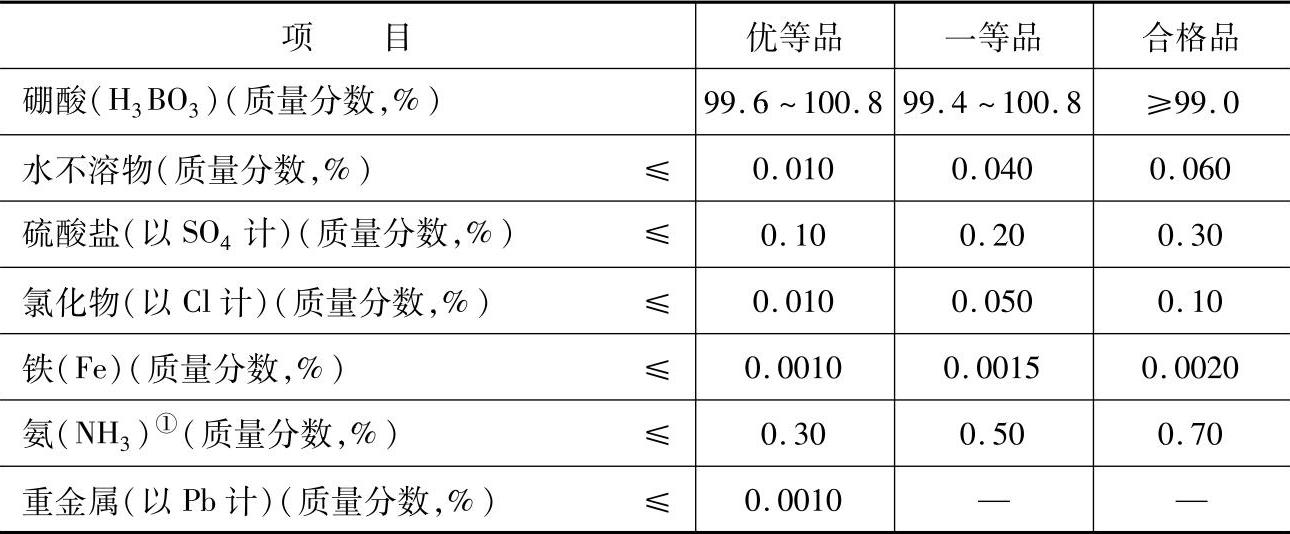

表J-38 工业硼酸的技术要求（GB／T 538—2006）
① 为碳氨法产品控制指标。
37）工业氯化钡的技术要求见表J-39。

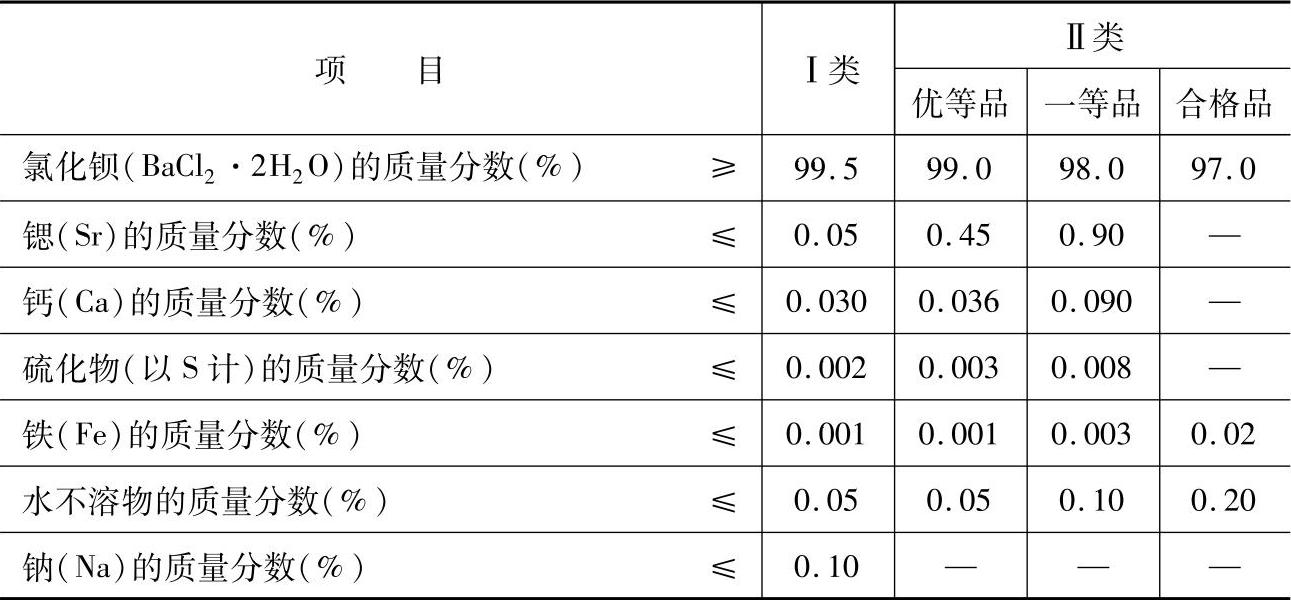

表J-39 工业氯化钡的技术要求（GB／T 1617—2002）
注：如用户对Ⅱ类中的锶含量另有要求，由供需双方协商解决。
38)工业轻质氧化镁的技术要求见表J-40。

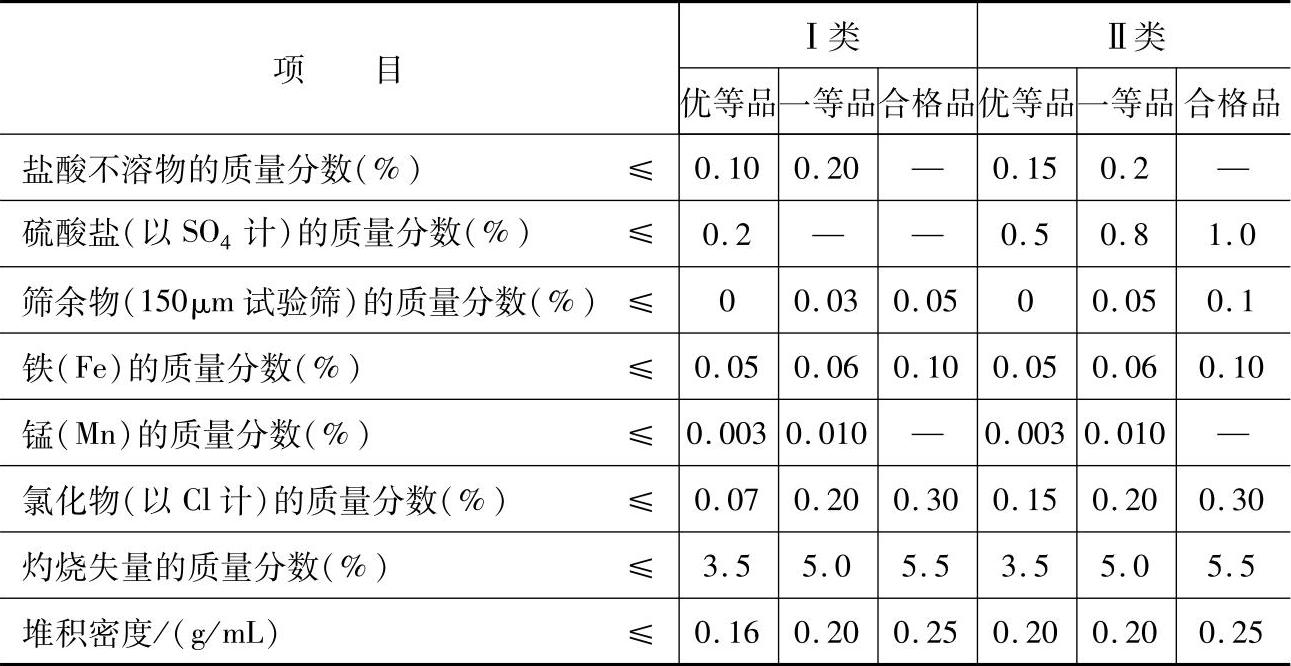

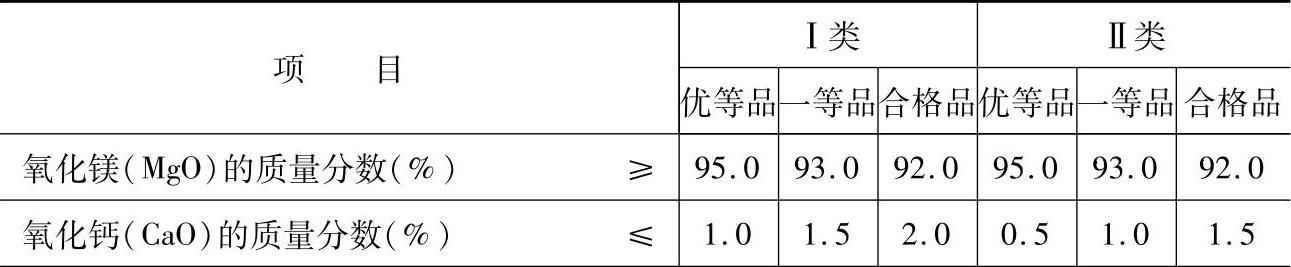

表J-40 工业轻质氧化镁的技术要求（HG／T 2573—2006）
（续）
39）工业赤磷的技术要求见表J-41。

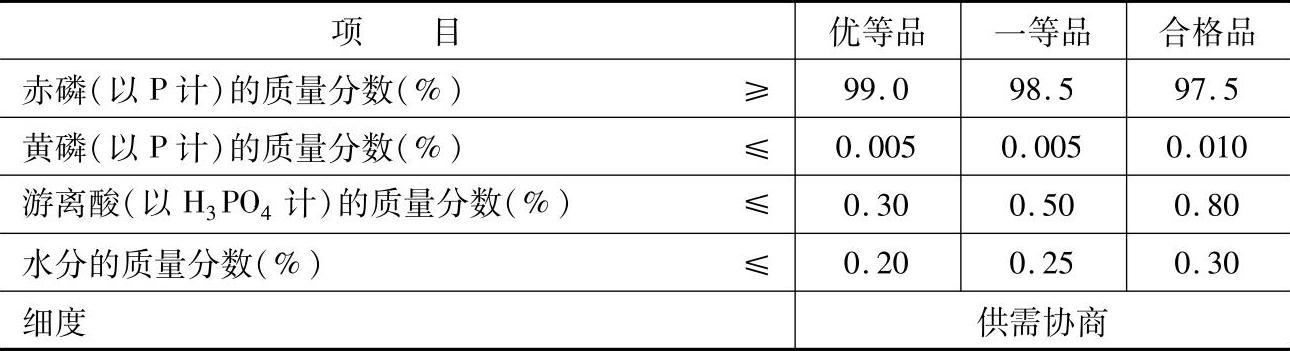

表J-41 工业赤磷的技术要求（GB／T 4947—2003）
40）氯化铵的技术要求见表J-42。

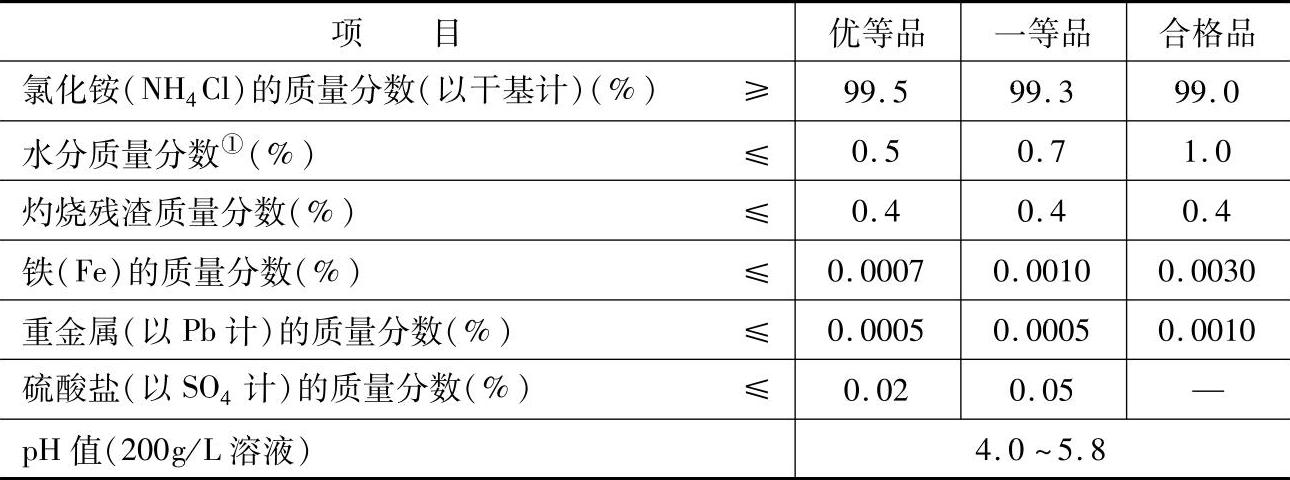

表J-42 氯化铵的技术要求（GB／T 2946—2008）
① 水分质量分数指出厂检验结果。当需方对水分有特殊要求时，可由供需双方协商确定。
41）工业液体硅酸钠的技术要求见表J-43。工业固体硅酸钠的技术要求见表J-44。

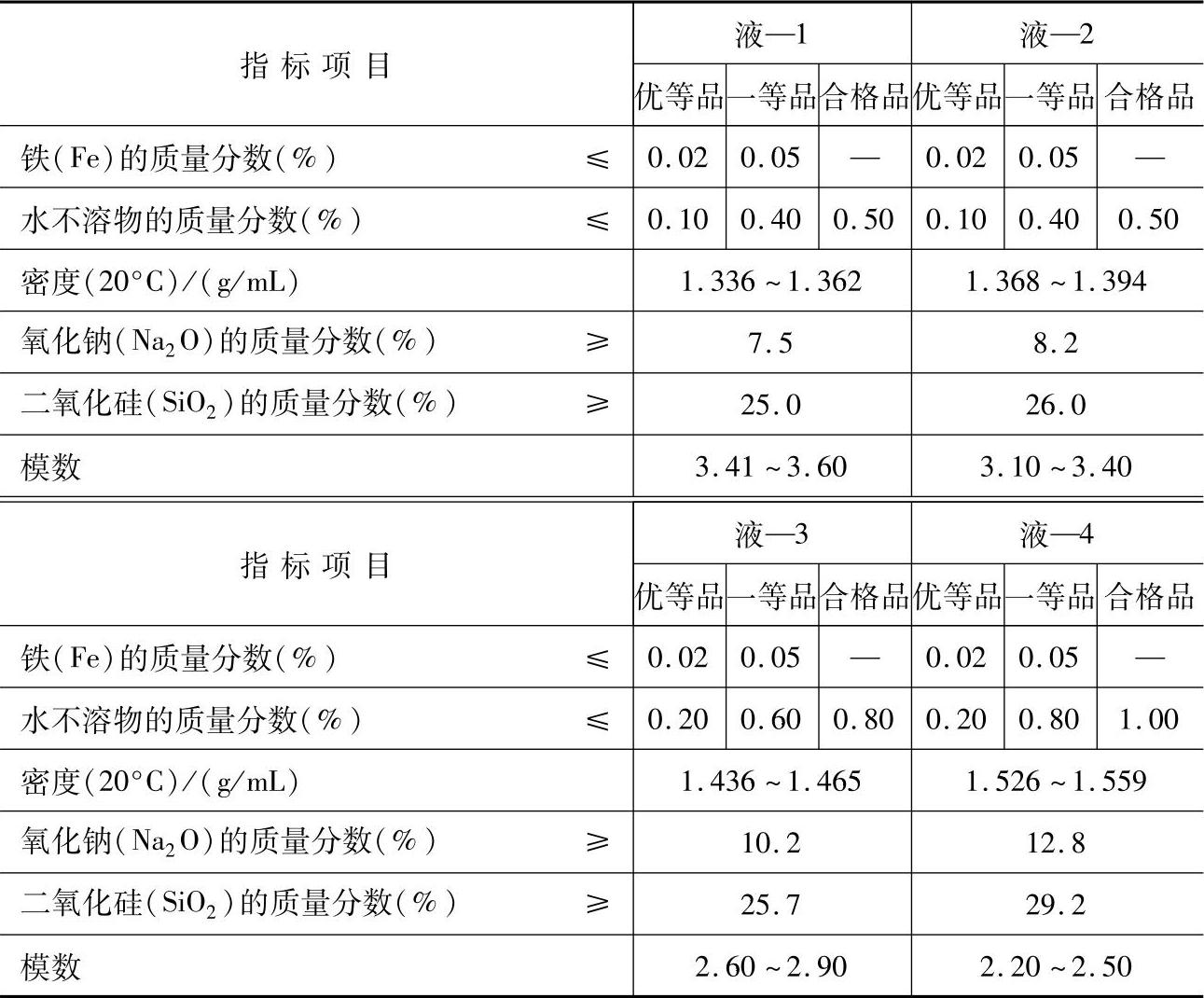

表J-43 工业液体硅酸钠的技术要求（GB／T 4209—2008）

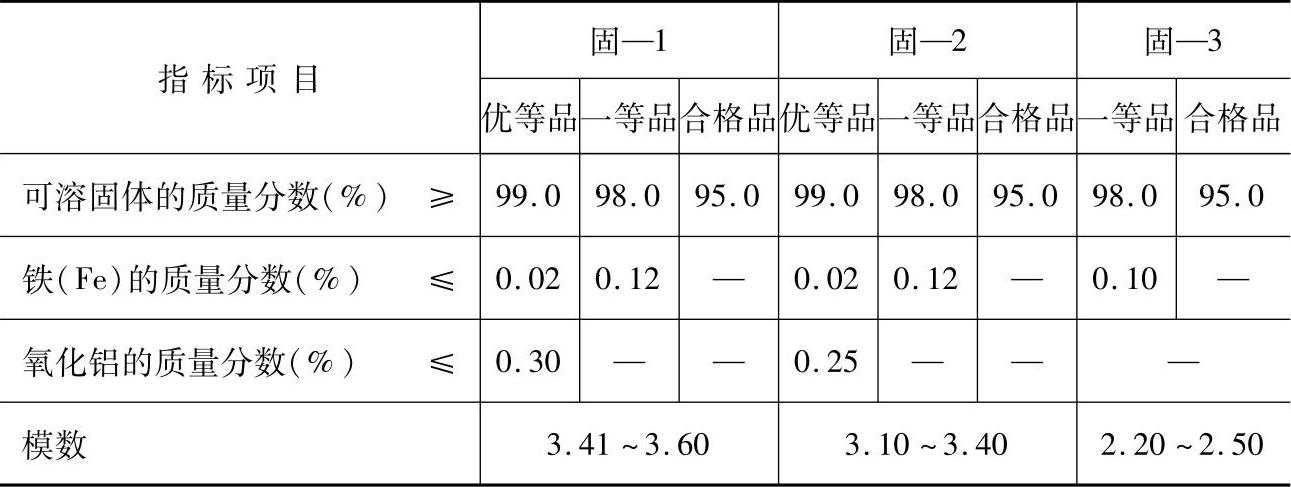

表J-44 工业固体硅酸钠的技术要求（GB／T 4209—2008）
42）石墨电极的技术要求见表J-45。
表3-45 石墨电极的技术要求(YB/T 4088-2000)
注:灰分和热膨胀系数为参考指标。
有关非铁合金铸造用熔剂和中间合金的文章
- 详细阅读
-
中间合金的最佳配制方法详细阅读
补救的措施是采用与此中间合金液作精炼净化。因此，在生产中应设法利用这些金属化合物，将其还原来配制中间合金。因此，对于V含量较高的铝钒中间合金来说铝热法是最恰当最合理的方法。合成法是生产和研发高度合金化、具有高性能、耐高温、具有特殊功能新材料所用中间合金的最科学最先进的配制方法。......
2023-06-26
-
中间合金配制工艺优化方案详细阅读
表5-12 钛合金铸造用铝基中间合金的配制工艺（续）（续）（续）① 配制铝钒中间合金时，因金属钒价格昂贵，而V2O5价格低廉，故应尽量使用V2O5而不使用金属钒作炉料，以简化工艺降低成本。......
2023-06-26
-
中间合金品种牌号汇总详细阅读
高纯度铝其中间合金的化学成分见表5-2。表5-4 铸造钛合金用中间合金①中间合金的主要元素余量为配制合金的添加元素。②中间合金的脆性程度分为：A、B、C三级。另外还使用铝铈、铝稀土等中间合金。......
2023-06-26
-
中间合金的种类详解详细阅读
因为这两类铝合金所用中间合金的成分，作用和配制工艺基本相同，本书不再对其进行分类介绍。由于目前铝合金是全球应用范围最广、品种规格最丰富及用量均最多的非铁合金材料，因此，其在熔铸中所使用的铝基中间合金的品种、用量也最多。这种中间合金是以镁为基体，向其中加入合金化元素所配制而成的。......
2023-06-26
- 详细阅读
-
异种材料扩散连接中的应力控制与中间层合金选择详细阅读
线胀系数不同的异种材料进行扩散连接，冷却时界面产生很大的残余应力。因此，在扩散接头设计时要设法减小由线胀系数差引起的残余应力，特别要避免使硬脆材料承受拉应力。TLP的中间层 过渡液相扩散连接所用的中间层合金是促进扩散连接的重要因素。确定某个异种金属组合的扩散连接条件时，应考虑到两种材料之间相互扩散的可能性及出现的问题。可根据被连接件的材质和使用要求，采用扩散连接后缓冷的工艺措施等加以克服。......
2023-06-23
- 详细阅读
相关推荐
