配制熔剂所需的设备和工具

2023-06-26 理论教育版权反馈

【摘要】：配制熔剂要用的设备有片击式破碎机和反击式破碎机、混砂机。表3-20 S42系列滚筒破碎筛砂机的技术规格① S4220滚筒破碎筛砂机外形尺寸如图3-6所示。

配制熔剂要用的设备有片击式破碎机（图3-2、图3-3）和反击式破碎机（图3-4）、混砂机（图3-5）。

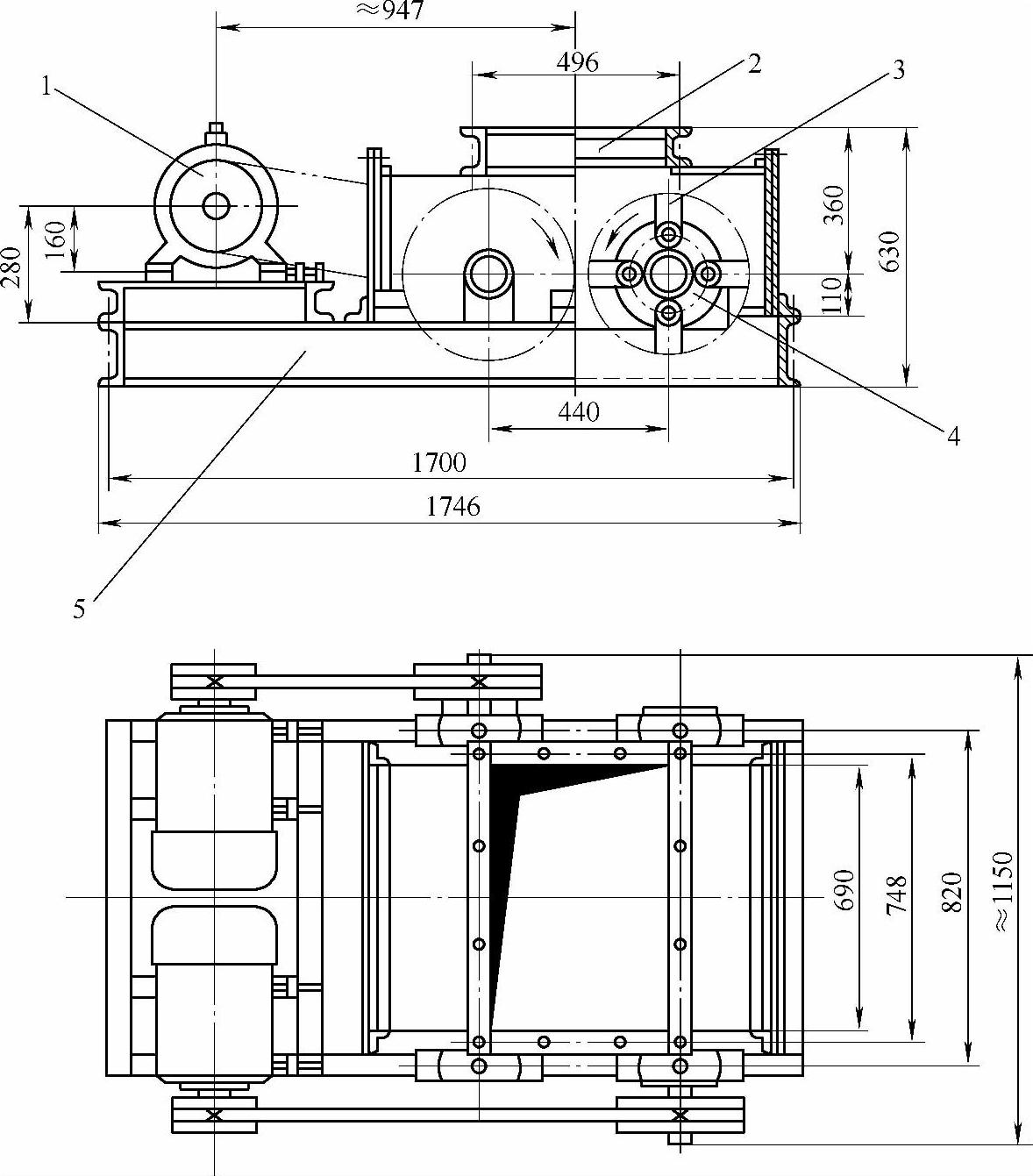

图3-2 片击式破碎机主体

1—电动机 2—进料口 3—锤片 4—转子 5—机座

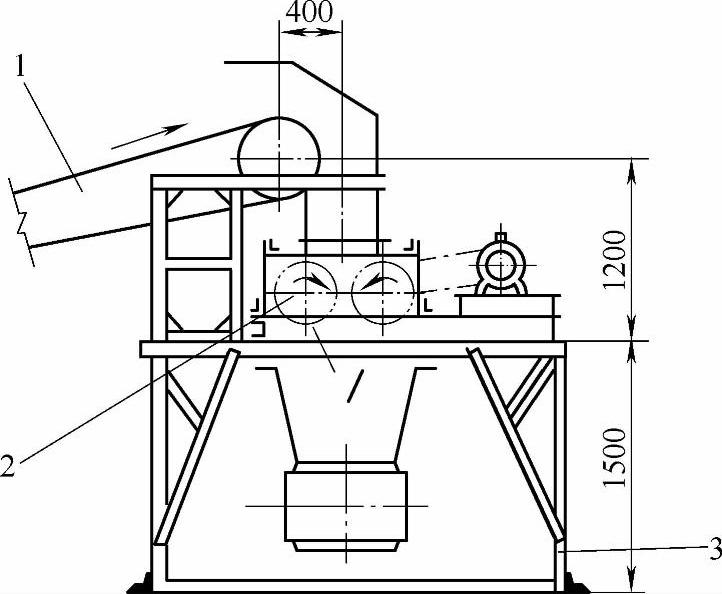

图3-3 片击式破碎机和带式输送机的安装关系

1—带式输送机 2—片击式破碎机 3—支架

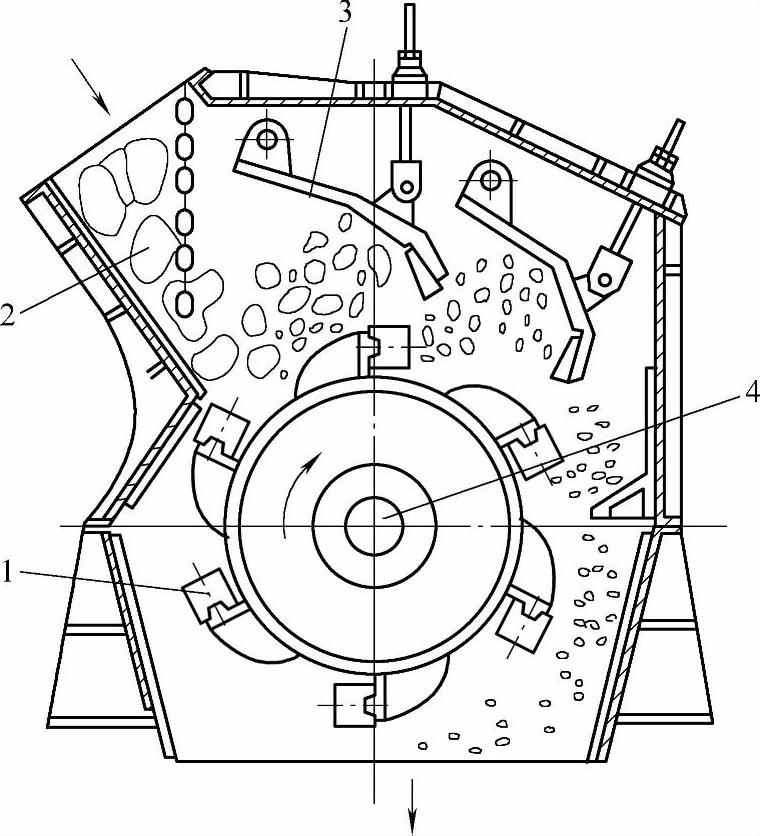

图3-4 反击式破碎机的结构和工作原理

1—锤头 2—料块 3—反击板 4—转子

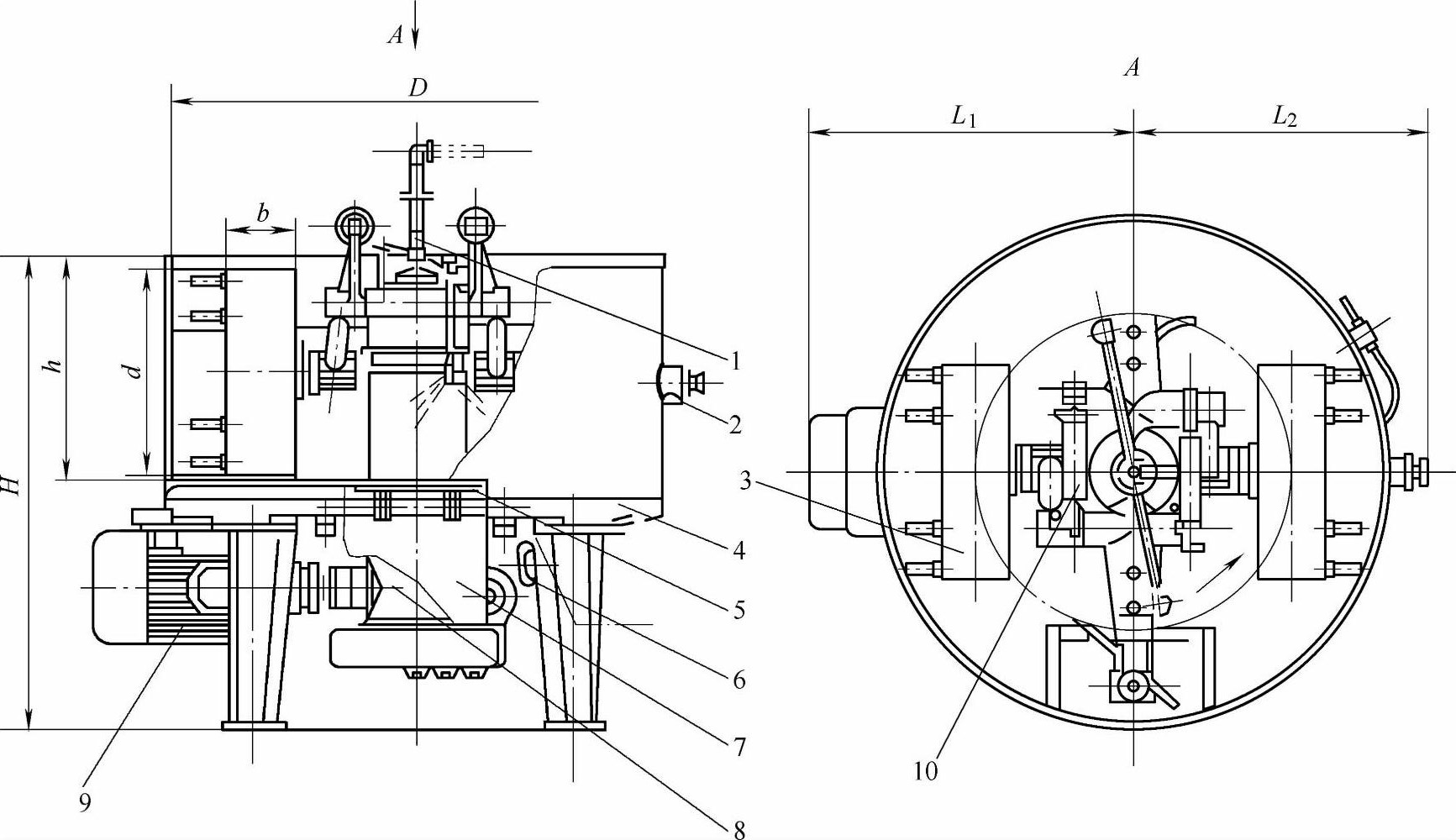

图3-5 S11系列混砂机

1—回转头 2—取样装置 3—碾轮 4—机体 5—卸砂门 6—气缸 7—卸砂槽 8—减速器9—电动机 10—弹簧加减压机构

S11系列混砂机的基本参数标准见表3-19。

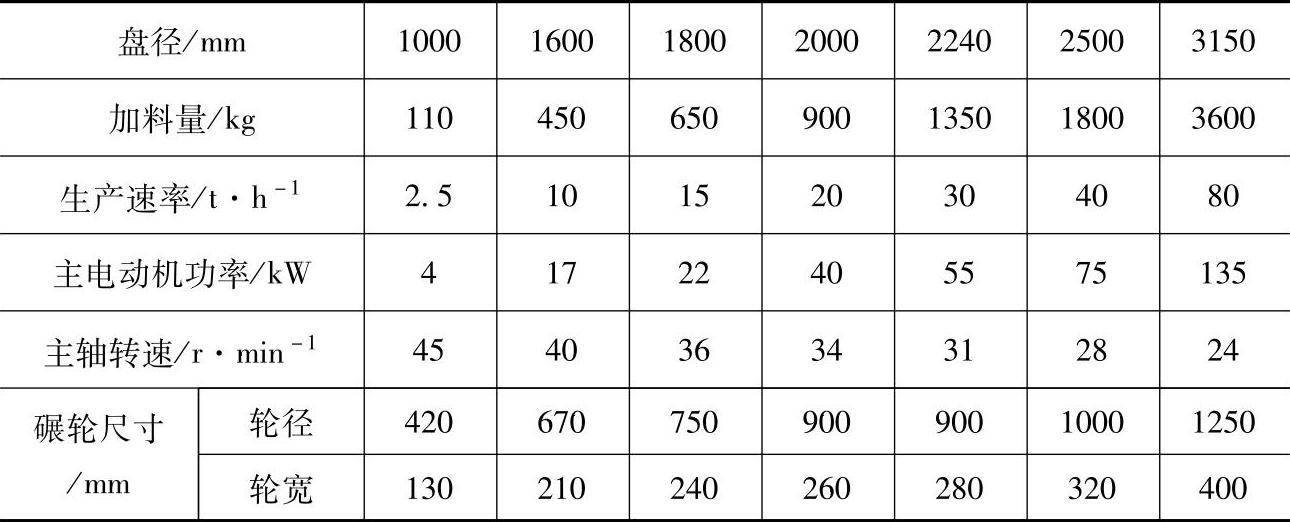

表3-19 S11系列混砂机的基本参数

S4220滚筒破碎筛砂机的结构如图3-6所示，S42系列滚筒破碎筛砂机技术规格见表3-20。

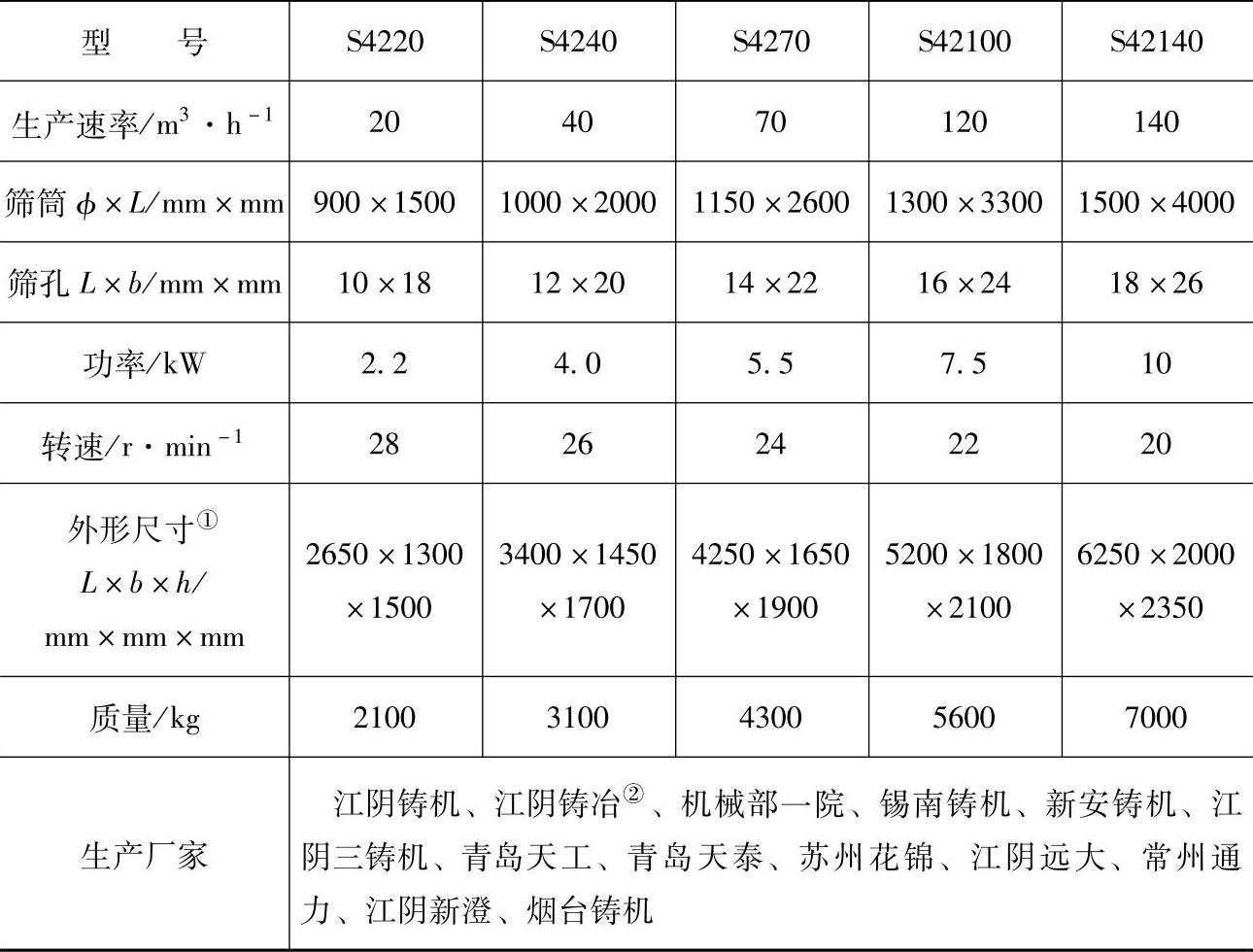

表3-20 S42系列滚筒破碎筛砂机的技术规格

① S4220滚筒破碎筛砂机外形尺寸如图3-6所示。

② 该厂滚筒破碎筛的传动方式采用轴装式减速机，外形尺寸略有区别。

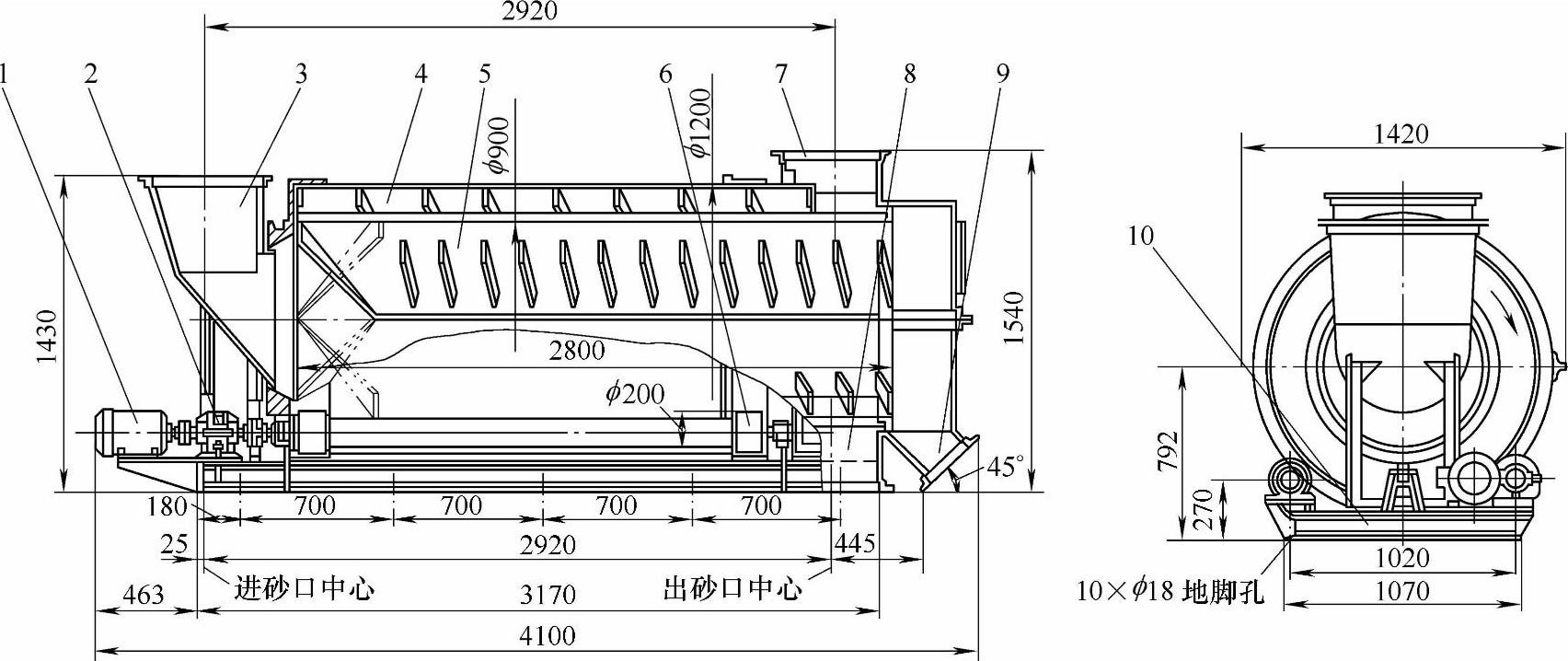

图3-6 S4220滚筒破碎筛沙机的结构 1—进口料 2—除尘抽风口 3—主动轮 4—从动轮 5—托辊 6—孔板滚筒 7—联轴器 8—电动机

S4420A滚筒破碎筛砂机的结构如图3-7所示，S44系列的主要技术规格见表3-21；ZS系列直线振动筛砂机的结构如图3-8所示，其主要外形尺寸见表3-22；S483摆动式筛砂机的结构如图3-9所示，其主要技术规格见表3-23；三回程烘干滚筒的结构如图3-10所示，其技术规格见表3-24。

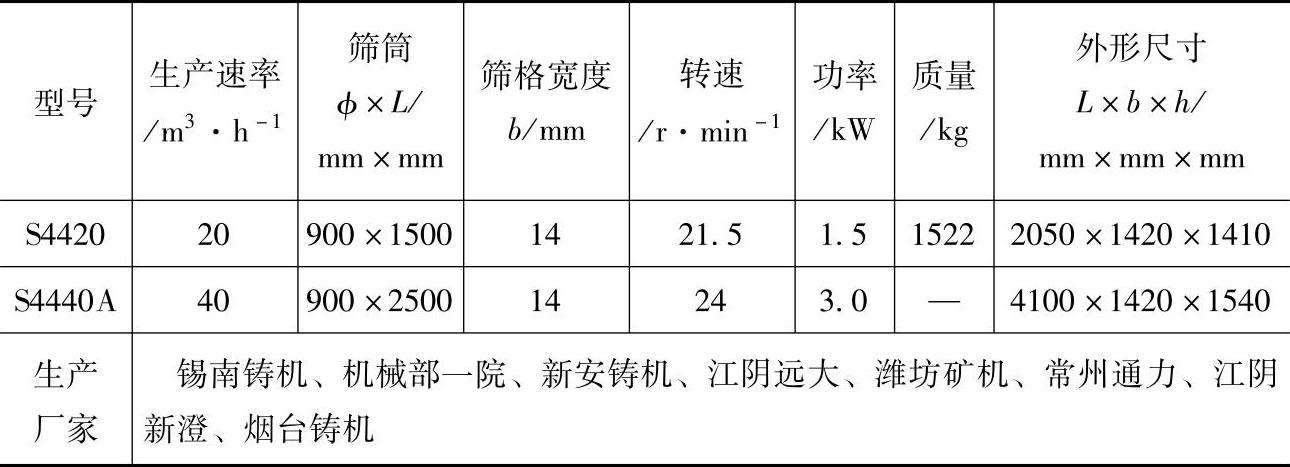

表3-21 S44系列滚筒破碎筛砂机的技术规格

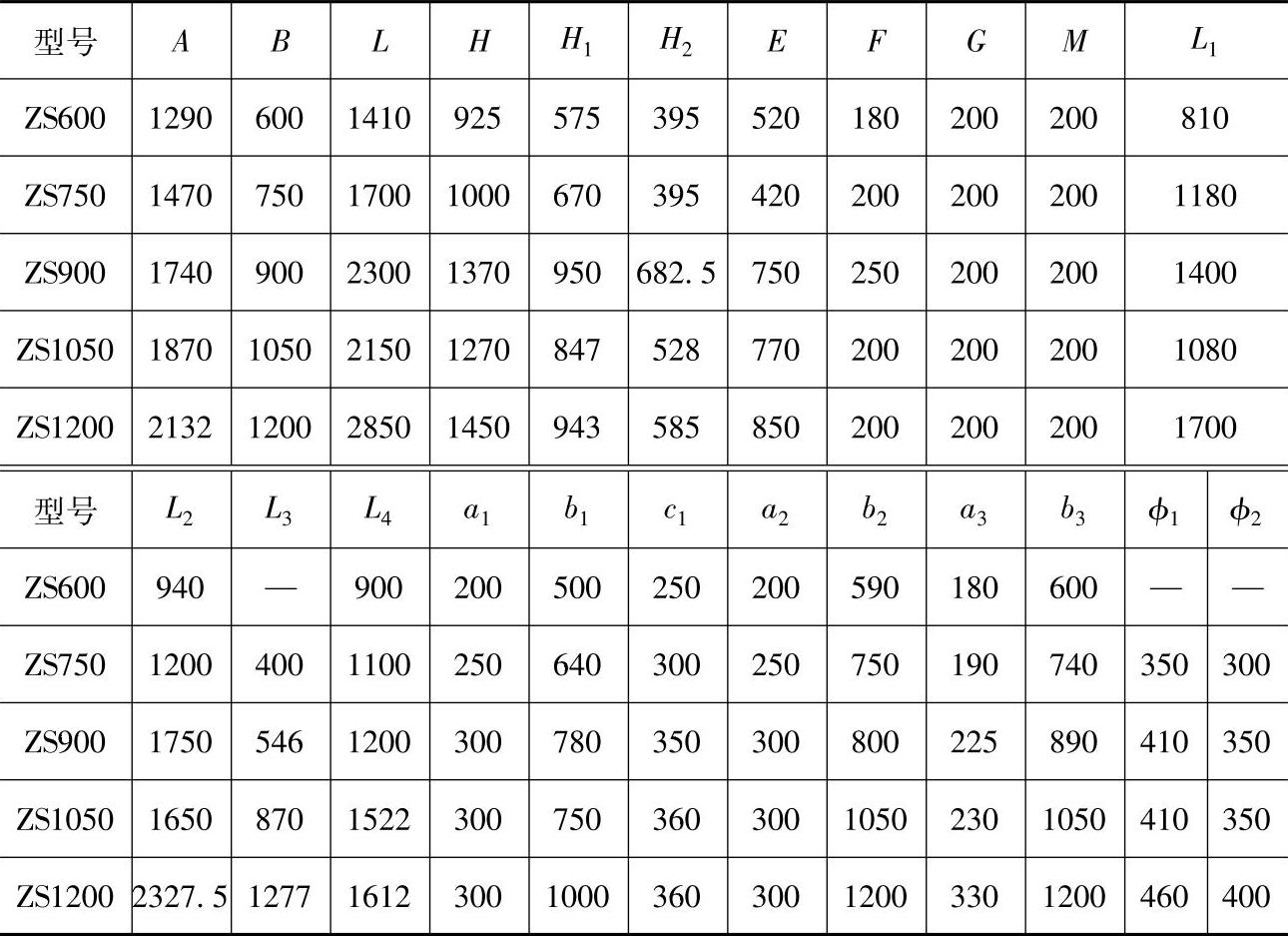

表3-22 ZS系列直线振动筛的主要外形尺寸（单位：mm）

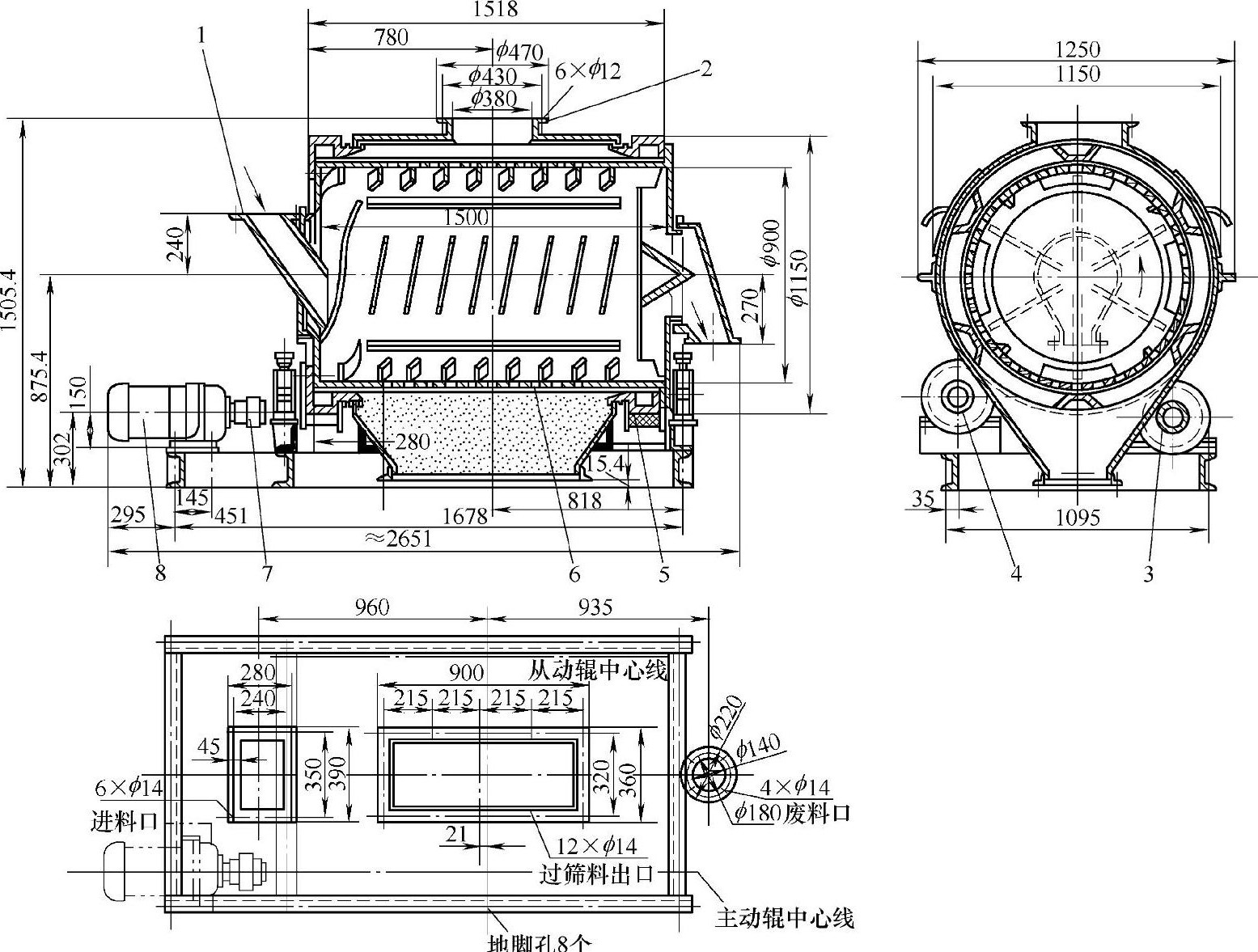

图3-7 S4420A滚筒破碎筛沙机的结构 1—电动机 2—减速器 3—进砂口 4—外滚筒 5—筛筒 6—托辊 7—吸尘口 8—出砂口9—废砂出口 10—底价

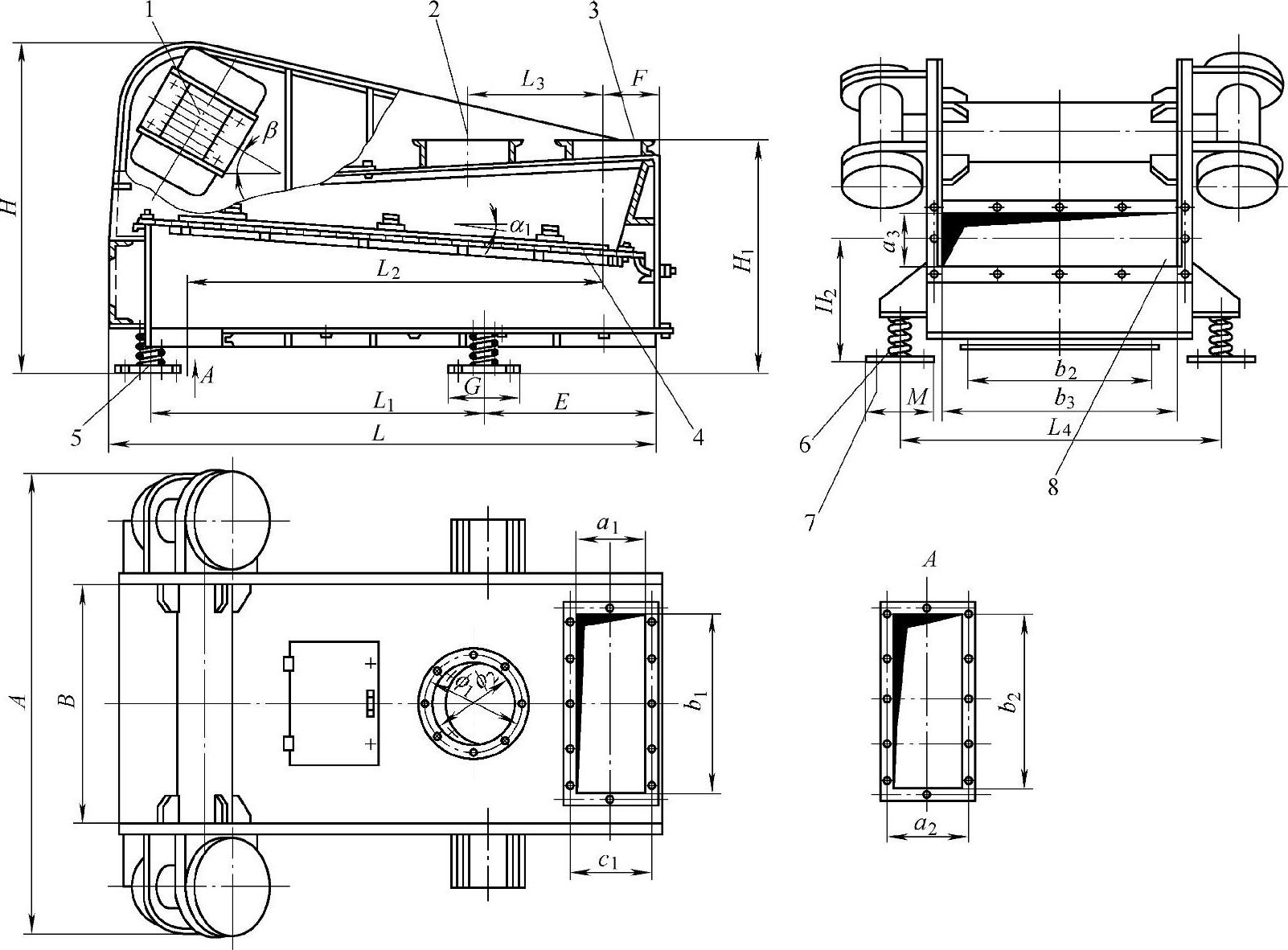

图3-8 ZS系列直线振动筛砂机的结构 1—振动电机 2—吸尘口 3—进料口 4—筛网 5—出料口 6—弹簧 7—弹簧支座 8—废砂出口

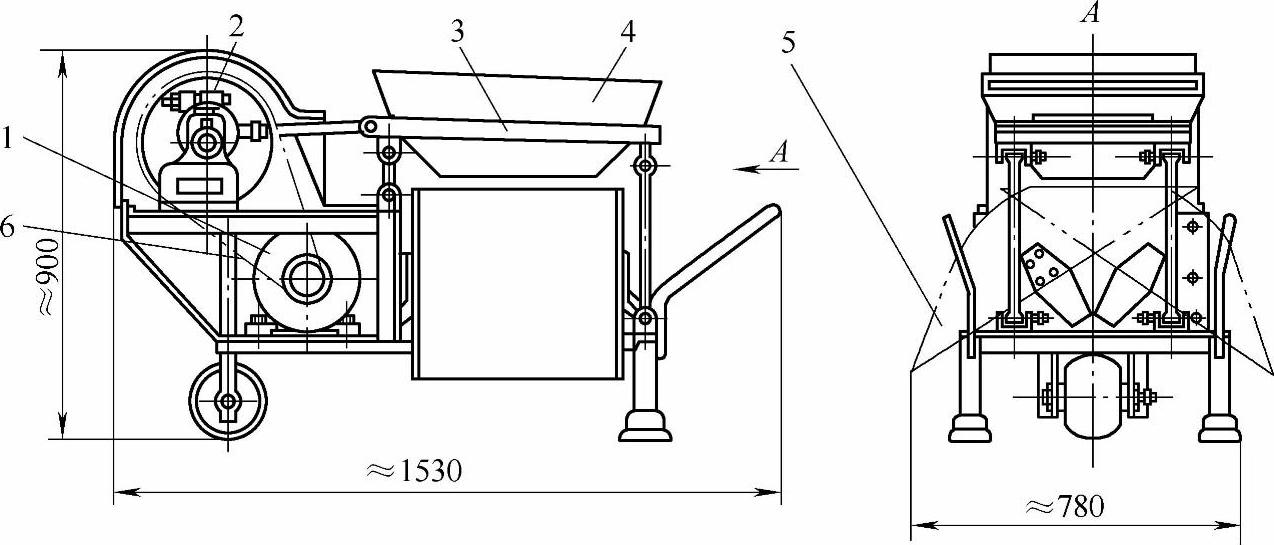

图3-9 S483摆动式筛砂机

1—电动机 2—偏心连杆机构 3—筛框 4—筛子 5—导砂板 6—传动机构

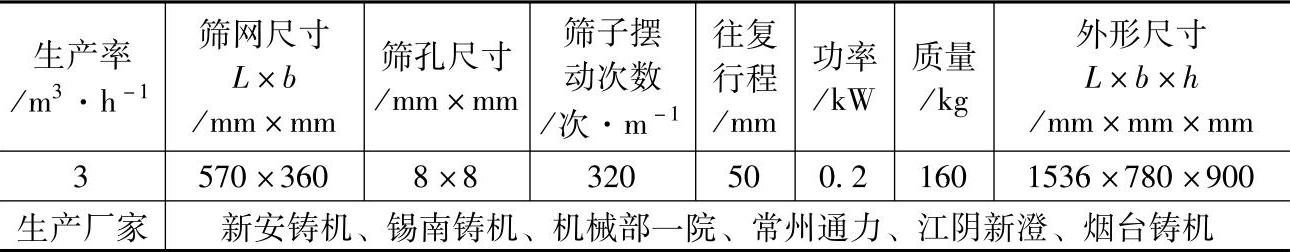

表3-23 S483摆动筛的主要技术规格

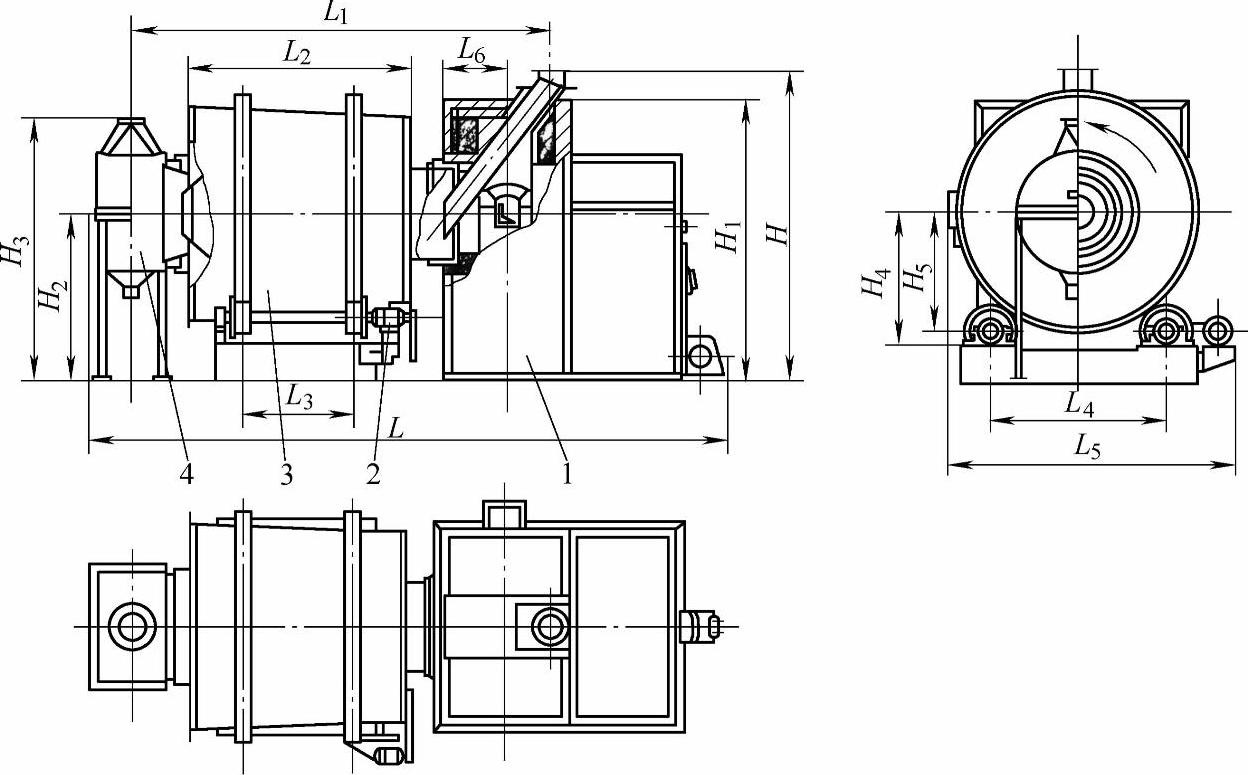

图3-10 三回程烘干滚筒

1—燃烧炉 2—传动机构 3—滚筒 4—漏斗

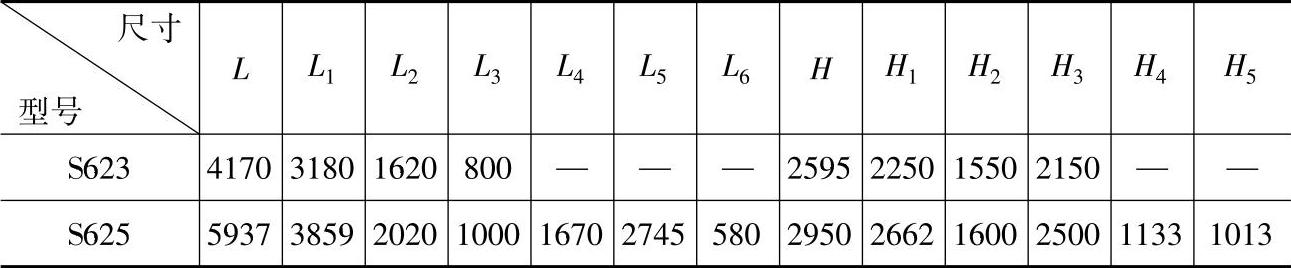

表3-24 三回程烘干滚筒的主要技术规格（单位：mm）

配制熔剂所用的工具有不锈钢铲、盘、桶、缸及电子台秤等。
