无刷直流电动机驱动技术简介
【摘要】：无刷直流电动机的速度范围宽，任何速度下都可以全功率运行。无刷直流电动机的体积小，功率密度高。无刷直流电动机无机械换向器，采用全封闭式结构，可以防止尘土进入电动机内部，可靠性高。无刷直流电动机比异步电动机的驱动控制简单。因此，在选择无刷直流电动机时，要注意以上四点，确保直流无刷电动机选型能够符合生产需要。
无刷直流电动机（BLDC）以电子换向器取代了机械换向器，所以无刷直流电动机既具有直流电动机良好的调速性能等特点，又具有交流电动机结构简单、无换向火花、运行可靠和易于维护等优点。
无刷直流电动机主要由用永磁材料制造的转子、带有线圈绕组的定子和位置传感器（可有可无）组成。可见，它和直流电动机有着很多共同点，定子和转子的结构差不多（原来的定子变为转子，转子变为定子），绕组的连线也基本相同。但是，结构上它们都有一个明显的区别：无刷直流电动机没有直流电动机中的换向器和电刷，取而代之的是位置传感器。这样，电动机结构就相对简单，降低了电动机的制造和维护成本，但无刷直流电动机不能自动换向（相），牺牲的代价是电动机控制器成本的提高（如同样是三相直流电动机，有刷直流电动机的驱动桥需要4支功率管，而无刷直流电动机的驱动桥则需要6支功率管）。
图6-34所示为其中一种小功率三相、星形连接、单副磁对极的无刷直流电动机，它的定子在内，转子在外。另一种无刷直流电动机的结构和这种刚刚相反，它的定子在外，转子在内，即定子是线圈绕组组成的机座，而转子用永磁材料制造。
图6-34 无刷直流电机模型
无刷直流电动机有以下特点：
（1）无刷直流电动机的外特性好，能够在低速下输出大转矩，使得它可以提供大的启动转矩。
（2）无刷直流电动机的速度范围宽，任何速度下都可以全功率运行。
（3）无刷直流电动机的效率高、过载能力强，使得它在拖动系统中有出色的表现。
（4）无刷直流电动机的再生制动效果好，由于它的转子是永磁材料，制动时电动机可以进入发电机状态。
（5）无刷直流电动机的体积小，功率密度高。
（6）无刷直流电动机无机械换向器，采用全封闭式结构，可以防止尘土进入电动机内部，可靠性高。
（7）无刷直流电动机比异步电动机的驱动控制简单。
2.无刷直流电动机的工作原理
无刷直流电动机的定子是线圈绕组电枢，转子是永磁体。如果只给电动机通以固定的直流电流，则电动机只能产生不变的磁场，电动机不能转动起来，只有实时检测电动机转子的位置，再根据转子的位置给电动机的不同相通以对应的电流，使定子产生方向均匀变化的旋转磁场，电动机才可以跟着磁场转动起来。常用的几种无刷直流电动机如图6-35所示。

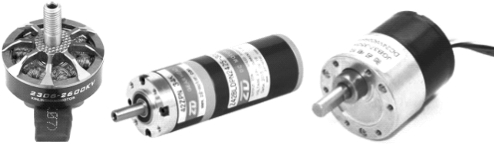

图6-35 常用的几种无刷直流电动机

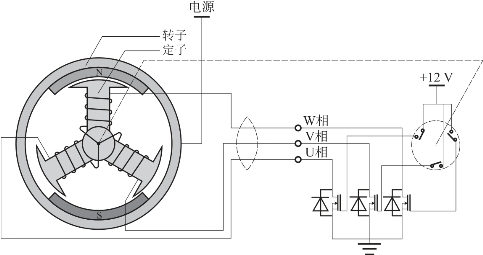

图6-36所示为无刷直流电动机转动原理示意图，为了方便描述，电动机定子的线圈中心轴头接电动机电源，各相的端点接功率管，位置传感器导通时使功率管的G极接12 V，功率管导通，对应的相线圈被通电。由于三个位置传感器随着转子的转动会依次导通，使得对应的相线圈也依次通电，从而定子产生的磁场方向也不断地变化，电动机转子也跟着转动起来，这就是无刷直流电动机的基本转动原理——检测转子的位置，依次给各相通电，使定子产生磁场的方向连续均匀地变化。
图6-36 无刷直流电动机转动原理示意图
3.无刷直流电动机的分类
按照供电方式的不同，无刷直流电动机又可分为两类：方波无刷直流电动机，其反电势波形和供电电流波形都是矩形波，又称矩形波永磁同步电动机；正弦波无刷直流电动机，其反电势波形和供电电流波形均为正弦波。
4.无刷直流电动机的选用
（1）无刷直流电动机，选择正确的电压，根据客户的需要选择额定的电压来选择驱动器电压参数，注意使用的电压在空载与满载过程中不要超过驱动器所规定的范围。
（2）选择驱动器的峰值电流，选择峰值电流的方法是根据电动机的额定输入电流Ir，则峰值电流I p≥2I r，否则驱动器使用过程中输出电流没有一定的工程余量，如果已知电动机的额定输出功率（或最高输出功率）P r和驱动电压V r，则峰值电流I p≥4P r／V r。
（3）根据参数来设定电动机，需要根据不同的电动机来设置它适合的参数，当然温度的使用范围我们也需要考虑进去，温度越宽价格越高。
而无刷直流电动机的驱动器刹车采用电动机端短路刹车，电动机的运转就有刹车力，不运转就没有刹车力，转速越高刹车力越大。由于刹车电流不通过电流传感电阻，刹车电流不能控制。因此刹车时转速不能超过安全刹车转速，否则可能烧坏功率管，此功能请谨慎使用。
（4）无刷直流电动机电源绝缘的要求，为保证驱动器正常工作，电动机的霍尔线地线与电动机绕组线、霍尔地线绕组线与机壳之间绝缘电阻大于100MΩ（500 V DC），能承受600 V AC／50 Hz／1 mA／1 s耐压不击穿。
因此，在选择无刷直流电动机时，要注意以上四点，确保直流无刷电动机选型能够符合生产需要。
