【摘要】：直流减速电动机，即齿轮减速电动机，是在普通直流电动机的基础上，加上配套齿轮减速箱。减速电动机广泛应用于钢铁行业、机械行业等，使用减速电动机的优点是简化设计、节省空间。图6-33所示为减速电动机的类型。确定直流减速电动机的输出轴扭矩。直流减速电动机的规格型号较多，所以在选择时，需要充分了解这些产品的参数和用途，以便更好地选择适合的型号。

直流减速电动机，即齿轮减速电动机，是在普通直流电动机的基础上，加上配套齿轮减速箱。齿轮减速箱的作用是，提供较低的转速，较大的力矩。同时，齿轮箱不同的减速比可以提供不同的转速和力矩，这大大提高了直流电动机在自动化行业中的使用率。减速电动机是指减速机和电动机（马达）的集成体，这种集成体通常也称齿轮马达或齿轮电动机。通常由专业的减速机生产厂进行集成组装好后成套供货。减速电动机广泛应用于钢铁行业、机械行业等，使用减速电动机的优点是简化设计、节省空间。

1.减速电动机的特点

（1）减速电动机结合国际技术要求制造，具有很高的科技含量。

（2）节省空间，可靠耐用，承受过载能力高，功率可达95 kW以上。

（3）能耗低，性能优越，减速机效率高达95%以上。

（4）振动小、噪声低、节能高，选用优质锻钢材料，刚性铸铁箱体，齿轮表面经过高频热处理。

（5）经过精密加工，确保定位精度，这一切构成了齿轮传动总成的齿轮减速电动机配置的各类电动机，形成了机电一体化，完全保证了产品使用质量的特征。

（6）产品采用了系列化、模块化的设计思想，有广泛的适应性，本系列产品有极其多的电动机组合、安装位置和结构方案，可按实际需要选择任意转速和各种结构形式。

2.减速电动机的分类

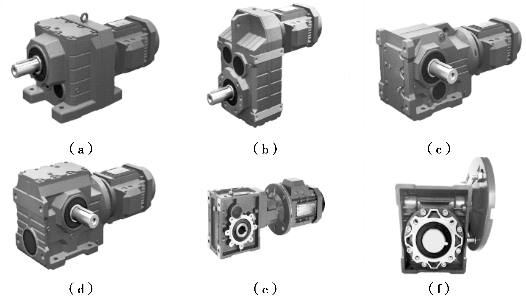

按照减速器传动类型，减速电动机可分为齿轮减速机、蜗轮蜗杆减速机和行星齿轮减速机；按照齿轮形状，减速电动机可分为圆柱齿轮减速机、圆锥齿轮减速机和斜齿轮减速机；按照传动的布置形式，减速电动机又可分为展开式、分流式和同轴式减速机。图6-33所示为减速电动机的类型。
