在所有的驱动方式中,气压驱动是最简单的,在工业上应用很广。其中不少气动系统的应用可归为机器人。气动执行元件既有直线气缸,也有旋转气动马达。图6-7所示为几种典型气动元件。

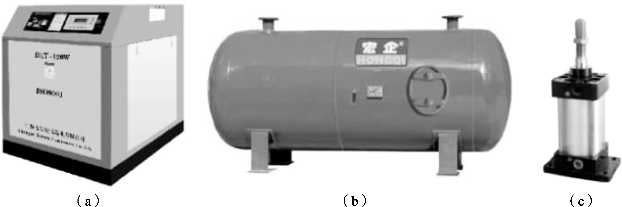

图6-7 几种典型气动元件
(a)空压机;(b)储气罐;(c)气缸
有不少机器人制造厂用气动系统制造了很灵巧的机器人。在原理上,它们很像液压驱动,但某些细节差别很大,它的工作介质是高压空气。气动控制阀简单、便宜,而且工作压力也低得多。
多数气动驱动用来完成挡块间的运动。由于空气的可压缩性,实现精确的位置和速度控制是困难的。即使将高压空气施加到活塞的两端,活塞和负载的惯性仍会使活塞继续运动,直到它碰到机械挡块,或者空气压力最终与惯性力平衡为止。用机械挡块实现点位操作中的精确定位时,0.12 mm的精度是很容易达到的。
气动系统的主要优点之一是操作简单、易于编程,所以可以完成大量的点位搬运操作的任务,但是用气压伺服实现高精度很困难。不过在能满足精度的场合,气压驱动在所有的机器人中是质量最轻的,成本也最低。另外,气压驱动可以实现模块化,它很容易在各个驱动装置上增加压缩空气管道,利用模块化组件形成一个任意复杂的系统。
气动系统的动力源由高质量的空气压缩机提供。这个气源可经过一个公用的多路接头为所有的气动模块所共享。安装在多路接头上的电磁阀控制通向各个气动元件的气流量。电磁阀的控制一般由可编程控制器完成,这类控制器通常是用微处理器来编程,以等效于继电器系统。
与液压驱动相比,气压驱动的优点有以下几个方面:
(1)压缩空气黏度小,容易达到高速。
(2)利用工厂集中的空气压缩机站供气,不必添加动力设备。
(3)空气介质对环境无污染,使用安全,可直接应用于高温作业。
(4)气动元件工作压力低,故制造要求也比液压元件低。
(5)操作简单,易于编程。
气压驱动的缺点有以下几个方面:
(1)压缩空气常用压力为0.4~0.6 MPa,若要获得较大的出力,其结构就要相对增大。
(2)空气压缩性大,工作平稳性差,速度控制困难,要达到准确的位置控制很困难。
(3)压缩空气的除水问题是一个很重要的问题,处理不当会使钢类零件生锈,导致机器人失灵。此外,排气还会造成噪声污染。
