声音传感器：工作原理、应用场景及优缺点
【摘要】：机器人最常用的声音传感器是麦克风，它是能够识别声音声强大小的一种传感器，用来接收声波，显示声音的振动图像等。电容式的声音传感器因为需要电流才能变成信号，需要电源，所以比动圈式使用成本高。图5-12麦克风电路图声音传感器可以用于机器人控制，其发出的信号经过处理后，可以当作控制信号给机器人，如拍一下手，机器人就开始运动。
机器人最常用的声音传感器是麦克风，它是能够识别声音声强大小的一种传感器，用来接收声波，显示声音的振动图像等。声音传感器的原理是在传感器里有一个金属膜片经过声音振动以后，在磁铁内运动，从而产生电信号。将振动转换成信号的方式基本上有两种，一种是动圈式，也就是将振膜连到一个线圈的尾端，然后整个线圈套在一个磁铁上，就好像喇叭一样，当振膜振动时，在线圈里面就会产生信号；另外一种是所谓的电容式，和电话的受话器一样，随着振膜的振动来改变电容值，因而改变电阻，然后改变电流，最后变成信号。电容式的声音传感器因为需要电流才能变成信号，需要电源，所以比动圈式使用成本高。

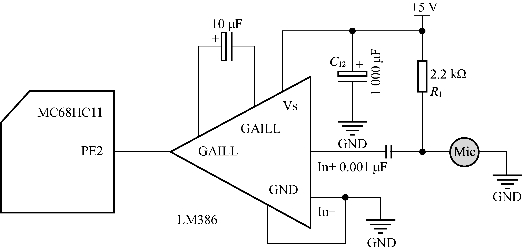

如图5-12所示，麦克风采集到的信号通过LM386（IC5）进行放大，放大倍数为200，输出信号接至PE2。没有声音时，电压为2.5 V左右，转换为8位二进制数后得到十进制整数为127左右。
当有声音时，LM386的输出电压在2.5 V上下波动。PE2测得的电压和2.5 V相减的绝对值越大，则声音越大。如Mic＝100＝127-27与Mic＝154＝127＋27表示两次采集时的瞬时声强是相同的，只是波动的方向不同。R1、C12构成高频滤波，滤去线路板其他元器件产生的高频噪声。
图5-12 麦克风电路图
声音传感器可以用于机器人控制，其发出的信号经过处理后，可以当作控制信号给机器人，如拍一下手，机器人就开始运动。声音传感器在实际应用中也比较广泛，如声控灯、声控开关等一系列的产品。
