【摘要】：HFC系统的典型结构如图11.17所示，它由馈线网、配线网和用户引入线3部分组成。图11.17典型HFC网络结构①馈线网是指从前端（局端）至光节点之间的部分，大致对应CATV 网的干线段。与传统CATV 网不同的是，HFC系统的分支器允许交流电源通过，以便为用户话机提供振铃电流。图11.18给出了HFC技术的一个典型应用示例，它采用调制技术和模拟传输技术实现话音、数据和视频业务的综合接入。图11.18HFC系统原理示意图
HFC接入网是一种综合应用模拟和数字技术、同轴电缆和光缆技术以及射频技术的高分布式接入网络，是电信网和CATV 网相结合的产物。它实际上是将现有光纤/同轴电缆混合组成的单向模拟CATV 网改造为双向网络，除了提供原有的模拟广播电视业务外，利用频分复用技术和专用电缆调制解调器（Cable Modem）实现话音、数据和交互式视频等宽带双向业务的接入和应用。
HFC系统的典型结构如图11.17所示，它由馈线网、配线网和用户引入线3部分组成。

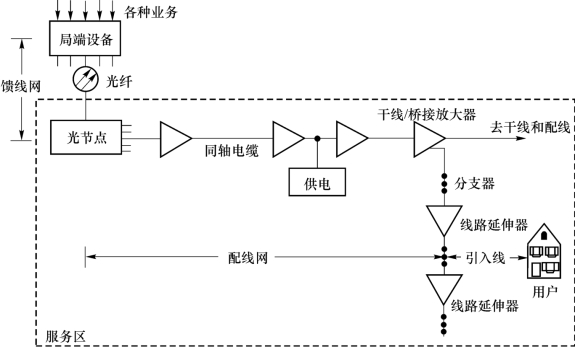

图11.17 典型HFC网络结构
①馈线网是指从前端（局端）至光节点之间的部分，大致对应CATV 网的干线段。它由光缆线路组成，多采用星型结构。
②配线网是指从光节点至分支点之间的部分，类似于CATV 网中的树型同轴电缆网，但其覆盖范围可扩大到5～10 km。
③用户引入线是指从分支点至用户之间的部分，其中分支点的分支器负责将配线网送来的信号分配给每一个用户；引入线则负责将射频信号从分支器送给用户，通常传输距离仅几十米左右。与传统CATV 网不同的是，HFC系统的分支器允许交流电源通过，以便为用户话机提供振铃电流。
图11.18给出了HFC技术的一个典型应用示例，它采用调制技术和模拟传输技术实现话音、数据和视频业务的综合接入。以下行信号为例，其工作原理是：各种业务经不同的编码处理调制到相应的副载波上（其中数字话音或数据采用QPSK调制方式；数字视频信号首先经MPEG编码，然后采用QPSK或64QAM 调制方式；模拟广播电视信号采用AMVSB调制方式），复用后经电/光转换形成调幅（AM）光信号，经馈线光纤送至光节点；信号在光节点经光/电转换形成射频电信号，由同轴配线电缆送至分支点，再经用户引入线到达用户端；用户端的射频信号经解调器和解码器后还原出业务信号。通常下行的话音或数据占据710～750 MHz的频段，数字视频信号占据582～710 MHz的频段，模拟广播电视信号占据45～582 MHz的频段。

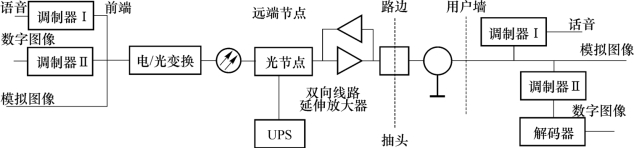

图11.18 HFC系统原理示意图
