光纤接入网的基本结构及特点

2023-06-26 理论教育版权反馈

【摘要】：图11.7光纤接入网的参考配置下面以PON 为例，描述光纤接入网的基本结构。根据ONU 的具体位置，可将光纤接入网分为不同的应用类型。综上所述，从逻辑意义上来说，光纤接入网可看作是由光接入传输系统支持的，共享相同网络侧接口的一系列接入链路组成。

光纤接入网与传统意义上的光纤传输系统不同，它是一种针对接入网环境所设计的特殊光纤传输网络。图11.7给出了一个与具体业务应用无关的光纤接入网的参考配置，根据分路方式的不同可分为无源光网络（PON）和有源光网络（AON），前者采用无源光分路器（POS），后者采用有源电复用器（如PDH、SDH 或ATM 设备）。

pagenumber_ebook=385,pagenumber_book=372

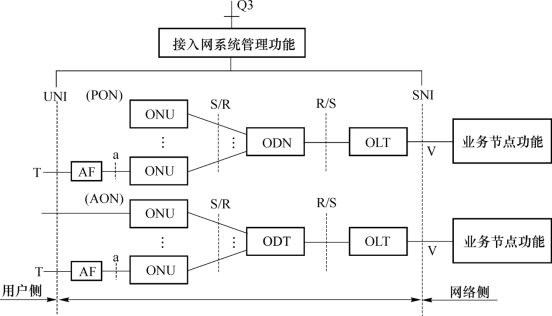

图11.7　光纤接入网的参考配置

下面以PON 为例，描述光纤接入网的基本结构。从图11.7中可以看出，光纤接入网包含4种功能模块，即光线路终端（OLT）、光分配网络（ODN）、光网络单元（ONU）和适配功能（AF）；5个主要参考点：光发送参考点S、光接收参考点R、与业务节点间的参考点V、与用户终端间的参考点，即T 和AF与ONU 间的参考点a；3个接口，即网络维护管理接口Q3、用户节点接口UNI和业务节点接口SNI。由于目前业务节点处理的信号和用户发送接收的信号均为电信号，因此在光纤接入网的网络侧和用户侧都要进行光/电和电/光转换。

1.光线路终端

光线路终端（OLT）的作用是为光纤接入网提供与网络侧业务节点之间的接口，它通过ODN 与用户侧的一个或多个ONU 通信。OLT 的任务是分离不同种类的业务，管理来自ONU 的信令和监控信息，为ONU 和自身提供维护和指配功能。OLT 内部由业务部分、核心部分和公共部分组成，其中业务部分主要指业务端口，要求至少应能携带ISDN 一次群速率，至少支持一种或多种业务；核心部分为网络侧与ODN 侧的可用带宽之间提供交叉连接功能，为在ODN 的业务通路上提供必要服务而提供传输复用功能，同时为支持各类光纤提供一系列物理光接口，并完成电/光和光/电转换；公共部分主要提供供电和维护管理功能。

OLT 通常位于网络侧业务节点接口处，也可设置在远端。在物理上，它一般是独立设备。

2.光网络单元

光网络单元（ONU）位于ODN 和用户设备之间，提供与ODN 的光接口和与用户侧的电接口。ONU 内部也由业务部分、核心部分和公共部分组成，其中业务部分主要指用户端口，要求提供n×64 kbit/s适配及信令转换等功能；核心部分为来自不同用户的各类信息提供复用功能，为在ODN 的业务通路上提供必要服务而提供传输复用功能，同时为支持各类光纤提供一系列物理光接口，并完成电/光和光/电转换；公共部分主要提供供电和维护管理功能。

ONU 的位置具有很大的灵活性，目前大多设置在分配点（DP）或灵活点（FP）处，最终的目标是放置在用户家中或办公室内。根据ONU 的具体位置，可将光纤接入网分为不同的应用类型。

3.光分配网络

光分配网络（ODN）是位于OLT 与ONU 之间的无源光分配网络，通常采用树型分支结构，由若干段光缆、光纤接头、活动连接器和光分路器等组成，其主要功能是完成OLT 与ONU 之间光信号的传输和功率分配，同时提供光路监控等功能。

4.适配功能

适配功能（AF）为ONU 和用户设备提供适配功能，具体物理实现时可以包括在ONU 内，也可以完全独立。

综上所述，从逻辑意义上来说，光纤接入网可看作是由光接入传输系统支持的，共享相同网络侧接口的一系列接入链路组成。它由一个OLT、至少一个ODN、至少一个ONU、AF 以及OAM 组成，其中OLT 与ONU 之间的传输连接既可以是一点对一点方式，也可以是一点对多点方式。

在有源光网络中，采用有源设备或网络系统（如SDH 环网）的光配线终端（ODT）代替无源光网络中的ODN，传输距离和容量将大大增加，易于扩容，但是供电和维护困难。
