强度调制直接检测光纤通信技术
【摘要】：IM-DD 光纤通信系统是在发送端用信号调制光载波的强度，在接收端用光检测器直接检测光信号的光纤通信系统。图9.34强度调制-直接检测光纤通信系统系统光源的调制实施方案有两种方式：外调制和内调制。当光纤通信系统向高速方向发展时，内调制难以满足要求，不得不采用外调制。直接检测是指不经过任何变换用光检测器直接检测光信号，并转换成电信号。
IM-DD 光纤通信系统是在发送端用信号调制光载波的强度，在接收端用光检测器直接检测光信号的光纤通信系统。IM-DD 光纤通信系统的基本结构包括编码/信号整形部分、调制器/驱动器、光源、传输线路光纤、光检测器、放大器、解码/解调器等。如果光通信系统进行长距离传输，系统还需要增加光中继器。IM-DD 光纤通信系统的构成如图9.34所示。

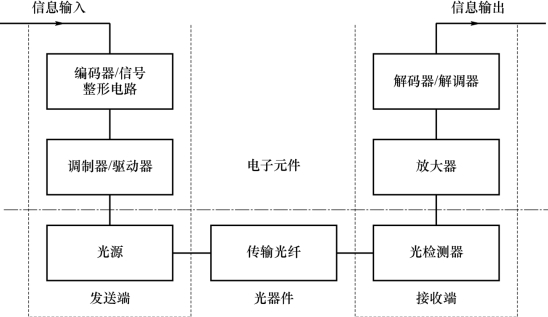

图9.34 强度调制-直接检测（IM-DD）光纤通信系统
系统光源的调制实施方案有两种方式：外调制和内调制。内调制适合于半导体光源（LD、LED），它将要传送的信息转变为电流信号注入光源器件，经电光转换，获得相应的光信号输出，输出光波幅值与调制信号成比例及线性关系。按调制信号的形式，内调制又可分为模拟调制和数字调制：模拟调制是直接用连续的模拟信号（如语音或视频信号）对光源进行调制；一般数字调制是指PCM 编码调制，先将连续变化的模拟信号通过抽样、量化和编码转换成一组二进制脉冲代码来表示信号，实现调制。
当光纤通信系统向高速方向发展时，内调制难以满足要求，不得不采用外调制。外调制是在光源外对光源发出的光载波进行调制，即利用晶体的电光、磁光和声光效应等性质对光波进行调制。具体实施方法是：在激光器输出的光路上放置光调制器，并对调制器进行电压调制，使经过调制器的光载波得到调制。对于光调制器可采用铌酸锂调制器、电吸收调制器等方法。由于外调制是对光载波进行调制，不但可对光强度，还可对相位、偏振和波长进行调制。
直接检测是指不经过任何变换用光检测器直接检测光信号，并转换成电信号。通过光纤传输过来的光信号一般都非常微弱，经过光检测器转换成的电信号也非常微弱，需要先经放大、再生。如果原始信号是模拟信号，其再生只需要滤波器即可；如是数字信号，还要增加判决、时钟提取和自动增益控制等电路。
由于光纤或光缆的长度受光纤拉制工艺和光缆施工条件的限制，且光纤的拉制长度也是有限度的（如1 km），因此一条光纤线路可能存在多根光纤相连接的问题。于是，光纤间的连接、光纤与光端机的连接及耦合，在系统中对光纤连接器、耦合器等无源器件的使用是必不可少的。
