光中继器和光转发器的区别与应用
【摘要】：光中继器通常由光接收、定时判决电路和光发送三部分及远供电源等辅助设备组成。图9.32光中继器2.光转发器光转发器是光纤通信系统和网络的关键设备或子系统。光转发器有光/电/光型和全光型两种，全光型光转发器尚未完全达到商用水平。
1.光中继器
光中继器是在长距离的光纤通信系统中补偿光缆线路光信号的损耗和消除信号畸变及噪声影响的设备或子系统，其作用是延长通信距离。光中继器通常由光接收、定时判决电路和光发送三部分及远供电源等辅助设备组成。光中继器将从光纤中接收到的弱光信号经光检测器转换成电信号，再生或放大后，再次激励光源，转换成较强的光信号，送入光纤继续传输。

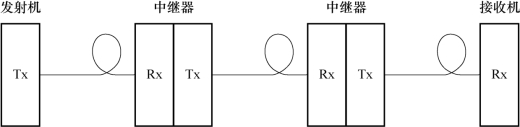

光中继器是一种在光信号上同时执行再放大（re-amplification）、重新整形（re-shaping）和重新定时（re-timing）功能的设备或子系统，因此被称作3R 光中继器。该装置将信号的振幅恢复到适合于继续向前传输的水平，消除波形上的任何振幅噪声或失真，并对信号进行再定时以消除可能存在的定时抖动。光中继器在系统中的应用如图9.32所示。
图9.32 光中继器
2.光转发器
光转发器是光纤通信系统和网络的关键设备或子系统。它可以实现将任意标准的光信号转换至满足ITU-T 建议要求的标准波长光信号，或者将ITU-T 建议要求的标准波长光信号转换成系统网络要求的波长的光信号，也可以做中继器使用。光转发器有光/电/光型和全光型两种，全光型光转发器尚未完全达到商用水平。光转发器工作原理如图9.33所示。
图9.33 光转发器工作原理
