传送网的分层结构
【摘要】：图8.1传送网分层结构电路层和通道层的关系是客户和服务者的关系。通道可看作是物理媒质所提供的全部传输能力（容量）的一部分，传输媒质层向通道层提供相关的线路段资源或无线段资源。传送层可进一步分成通道层和传输媒质层。为了谋求电路层和传输媒质层的灵活适配，需要引入中介层——通道层（网）——的概念。
为了便于网络的设计和管理，传送网一般采用网络的分层结构，从而可以允许单独地去设计和修改每一层，不会因为一层引入新技术而影响其他层；而且每一层都有独立的网络运行、维护、管理与指配（OAM&P）功能，可以在层内完成而不影响上层。
传送网可分成3个子层：电路层、通道层和传输媒质层。其中，通道层和传输媒质层合在一起称为传送层，而传输媒质层又细分为段层和物理层（见图8.1）。

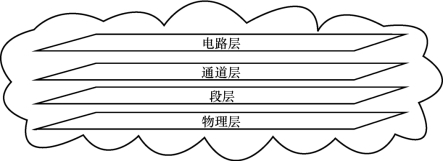

图8.1 传送网分层结构
电路层和通道层的关系是客户和服务者的关系。通道可看作是标准化的一组电路，可以是端—端的，也可以是端—端电路的中间区段部分。一般通道是透明的，通道层向电路层提供自己的资源——通道。
通道层和传输媒质层间的关系是客户和服务者的关系。通道可看作是物理媒质所提供的全部传输能力（容量）的一部分，传输媒质层向通道层提供相关的线路段资源或无线段资源。
传送网的传送层面向电路层现有和将来所有的业务，是提供传送资源的下层平台。传送层可进一步分成通道层和传输媒质层。在电路层上，从直接提供业务的角度来看传送网，涉及的是传送网提供的各种业务传送，如电话网中64 kbit/s、2 Mbit/s的电路。传输媒质层包含传递信息的所有物理手段，即传输设备以及连接设备的媒体，如电缆、光缆、微波、卫星、线路系统、复用设备、交叉连接设备、交换机的交换结构、数字配线架（DDF）和光纤配线架（ODF）等。无论从规划、建设，还是管理、使用方面来考虑，将电路层（网）和物理层（网）直接联系起来都是比较困难的。为了谋求电路层和传输媒质层的灵活适配，需要引入中介层——通道层（网）——的概念。在通道层中，许多电路形成一个通道，作为一个整体在网络中传输和选路，并且能够实现监测和恢复功能。
