通信网的基本组网拓扑形式主要有网状型、星型、复合型、环型、总线型和树型等，如图1.2所示。

1.网状型网

网状型网如图1.2（a）所示，网内任何两个节点之间均有直达线路相连。如果有N 个节点，则需要12N（N-1）条传输链路。显然当节点数增加时，传输链路将迅速增大。这种网络结构的冗余度较大，稳定性较好，但线路利用率不高，经济性较差，适用于局间业务量较大或分局业务量较小的情况。图1.2（b）所示为网孔型网，它是网状型网的一种变型，也就是不完全网状型网。其大部分节点相互之间有线路直接相连，而一小部分节点与其他节点之间没有线路直接相连。哪些节点之间不需直达线路，视具体情况而定（一般是这些节点之间业务量相对少一些）。网孔型网与网状型网相比，可适当节省一些线路，即线路利用率有所提高，经济性有所改善，但稳定性会稍有降低。

pagenumber_ebook=19,pagenumber_book=6

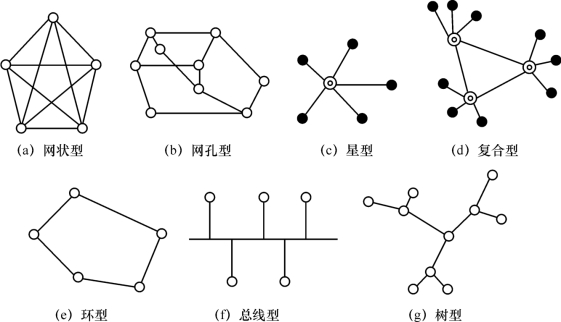

图1.2　通信网的基本组网形式示意图

2.星型网

星型网也称为辐射网，它将一个节点作为辐射点，该点与其他节点均有线路相连，如图1.2（c）所示。具有N 个节点的星型网至少需要N-1条传输链路。星型网的辐射点就是转接交换中心，其余N-1个节点间的相互通信都要经过转接交换中心的交换设备，因而该交换设备的交换能力和可靠性会影响网内的所有用户。由于星型网比网状型网的传输链路少、线路利用率高，所以当交换设备的费用低于相关传输链路的费用时，星型网与网状型网相比，经济性较好，但安全性较差（因为中心节点是全网可靠性的瓶颈，中心节点一旦出现故障会造成全网瘫痪）。

3.复合型网

复合型网由网状型网和星型网复合而成，如图1.2（d）所示。根据网中业务量的需要，以星型网为基础，在业务量较大的转接交换中心区间采用网状型结构，可以使整个网络比较经济且稳定性较好。复合型网具有网状型网和星型网的优点，是通信网中普遍采用的一种网络结构，网络设计应以交换设备和传输链路的总费用最小为原则。

4.环型网

环型网如图1.2（e）所示。它的特点是结构简单、实现容易，而且由于其可以采用自愈环对网络进行自动保护，所以稳定性比较高。另外，还有一种线型网的网络结构，与环型网不同的是其首尾不相连。

5.总线型网

总线型网是所有节点都连接在一个公共传输通道——总线上，如图1.2（f）所示。这种网络结构需要的传输链路少，增减节点比较方便，但稳定性较差，网络范围也受到限制。

6.树型网

树型网如图1.2（g）所示，它可以看成是星型拓扑结构的扩展。在树型网中，节点按层次进行连接，信息交换主要在上下节点之间进行。树型结构主要用于用户接入网或用户线路网中，另外，主从网同步方式中的时钟分配网也采用树型结构。
