数码办公输入设备主要有扫描仪、数码相机、传真机等，下面我们以传真机为例，介绍一下数码办公输入设备的电路结构和信号流程。

图解演示

图12-6所示为夏普F0-90CN传真机的工作原理图。结合该框图的流程引导，可以清晰地理出传真机的工作过程。从图12-6可见，该传真机主要是由如下几部分组成的：

1）图像扫描器：将文稿的光图像信号变成电信号。

2）文稿打印组件：用接收到的电信号控制热敏打印头，完成文稿的打印工作。

图解演示

3）传真机的控制电路：主要包括传真机主控芯片FC200、调制解调器FM209V、存储器、复位电路、时钟电路、接口电路等。它是传真机的核心电路，用于接收和发送通过电话线传送的传真信号，控制打印机构，接收文稿扫描器中图像传感器的文稿数据信号以及机械传感器的传感信号，并对各部分进行协调控制，图12-7所示为控制电路的工作流程图。

图解演示

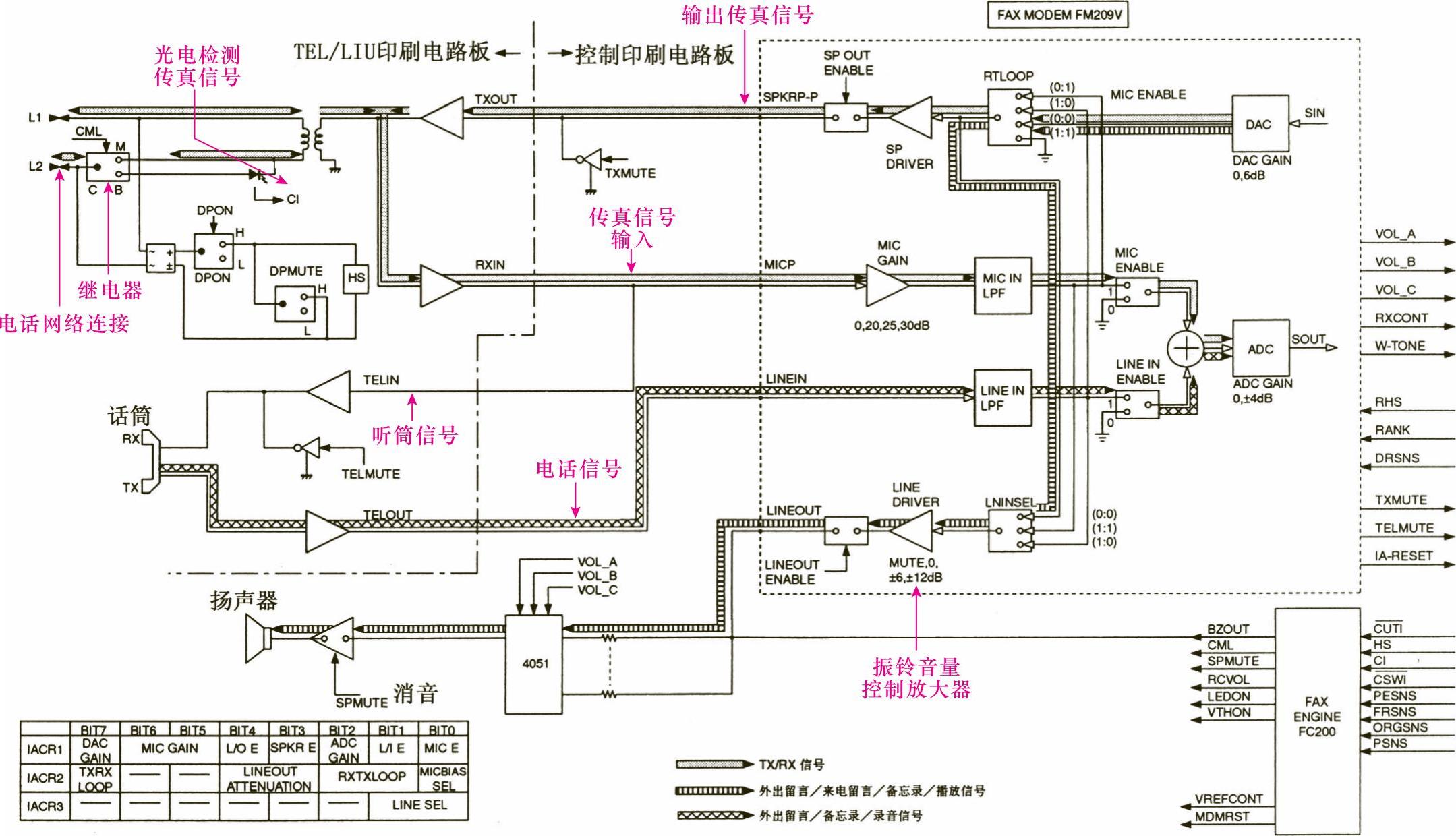

4）电话/传真线路接口电路：它与电话线路相连，可以收发信号，同时也与电话（听筒/受话器）相连，收发话音信号，图12-8所示为线路接口电路及信号流程。

图12-6 F0-90CN传真机工作原理图

图12-7 控制电路的工作流程图

图12-8 线路接口电路及信号流程

5）电源电路：它为整个传真机提供+5V和+24V直流电压。实际上是一个开关稳压电源。

在待机状态下，将文稿面朝下插入传真机中，在文稿输入通道入口处设有文稿传感器。传感器将检测到的文稿插入信号经接口电路传送到传真机的主控集成电路中。控制芯片收到传感器的信号后便输出电动机驱动信号，使电动机转动，驱动文稿进入待机位置，在待机状态下按启动（START）键，则电动机再次起动，使文稿缓缓经过传真机的图像扫描器。该传真机采用接触式图像传感器（CIS），将图像信号变成电信号后，先送到图像信号处理电路中，然后将模拟信号变成二进制数字信号。此信号经编码处理后被送到随机存取存储器内，再经缓冲器送到调制解调器，将数据的并行方式变成串行方式并送入电话线路，传输到接收端的传真机中。
