数码办公输入设备主要有扫描仪、数码相机、传真机等，下面我们以传真机为例，介绍一下数码办公输入设备的电路结构和信号流程。图12-6 F0-90CN传真机工作原理图图12-7 控制电路的工作流程图图12-8 线路接口电路及信号流程5）电源电路：它为整个传真机提供+5V和+24V直流电压。此信号经编码处理后被送到随机存取存储器内，再经缓冲器送到调制解调器，将数据的并行方式变成串行方式并送入电话线路，传输到接收端的传真机中。......
2023-06-26
数码办公输出设备电路结构及信号流程
【摘要】：在对数码办公输出设备进行电路识图时，可将整机电路分为单元电路，然后再对其进行分析。图12-5 典型数码办公产品的接口电路部分
在对数码办公输出设备进行电路识图时，可将整机电路分为单元电路，然后再对其进行分析。在数码办公输出设备中，打印机在办公设备中比较常见，下面，我们以打印机为例介绍一下数码办公输出设备电路图的识读方法和识读技巧。
图解演示
图12-2所示为典型打印机电路原理图，可以看到，根据各部分电路的功能特点将整机电路图划分成系统控制电路部分、电源电路部分和接口电路部分几大单元电路模块。
1.系统控制电路部分
图解演示
系统控制电路部分是数码办公输出设备的控制中心，担负着各部件协调动作的控制任务，图12-3所示电路中具有数据总线和地址总线接口，与数据存储器相连，并通过输入/输出接口电路接收来自电脑主机的控制信号和数据信号，以及人工指令和传感器信息，对打印机各部件进行控制。
2.电源电路部分
电源电路部分是为数码办公输出设备提供动力的重要部分，在数码办公产品中，电源电路部分通常需要提供三类电压，即交流电压、直流电压和高压。下面以HPLaserJet 6L激光打印机的交直流电压电路部分为例进行介绍。
图12-2 典型打印机电路原理图
图12-3 典型数码办公产品的系统控制电路部分（ML-1610激光打打印机）
图解演示

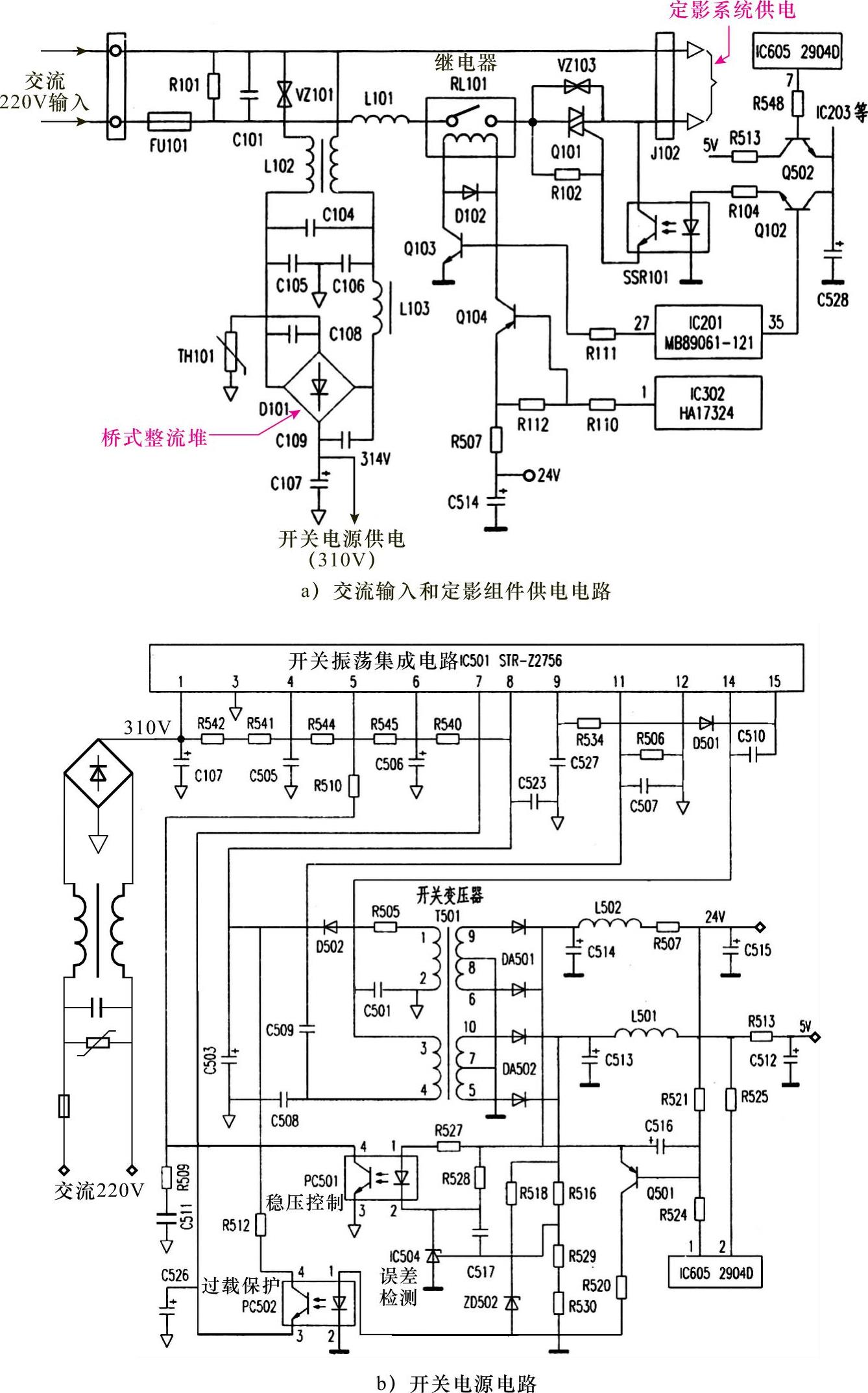

图12-4所示为该打印机的电源电路部分，交流220V电压经输入接口后分成两路，一路经滤波电感L101和继电器的触点，再经双向晶闸管VZ101送至打印机的定影器中，而另一路经滤波整流后送往开关电源。
图12-4 典型数码办公产品的电源电路部分（HP LaserJet 6L激光打印机）
3.接口电路部分
接口电路是计算机主机与数码办公产品之间数据传输的重要电路部分。在数据传输方面，主要采用并行接口传输和串行接口传输两种方式。如果该电路部分损坏，则会对数据传输造成很大的阻碍。
图解演示

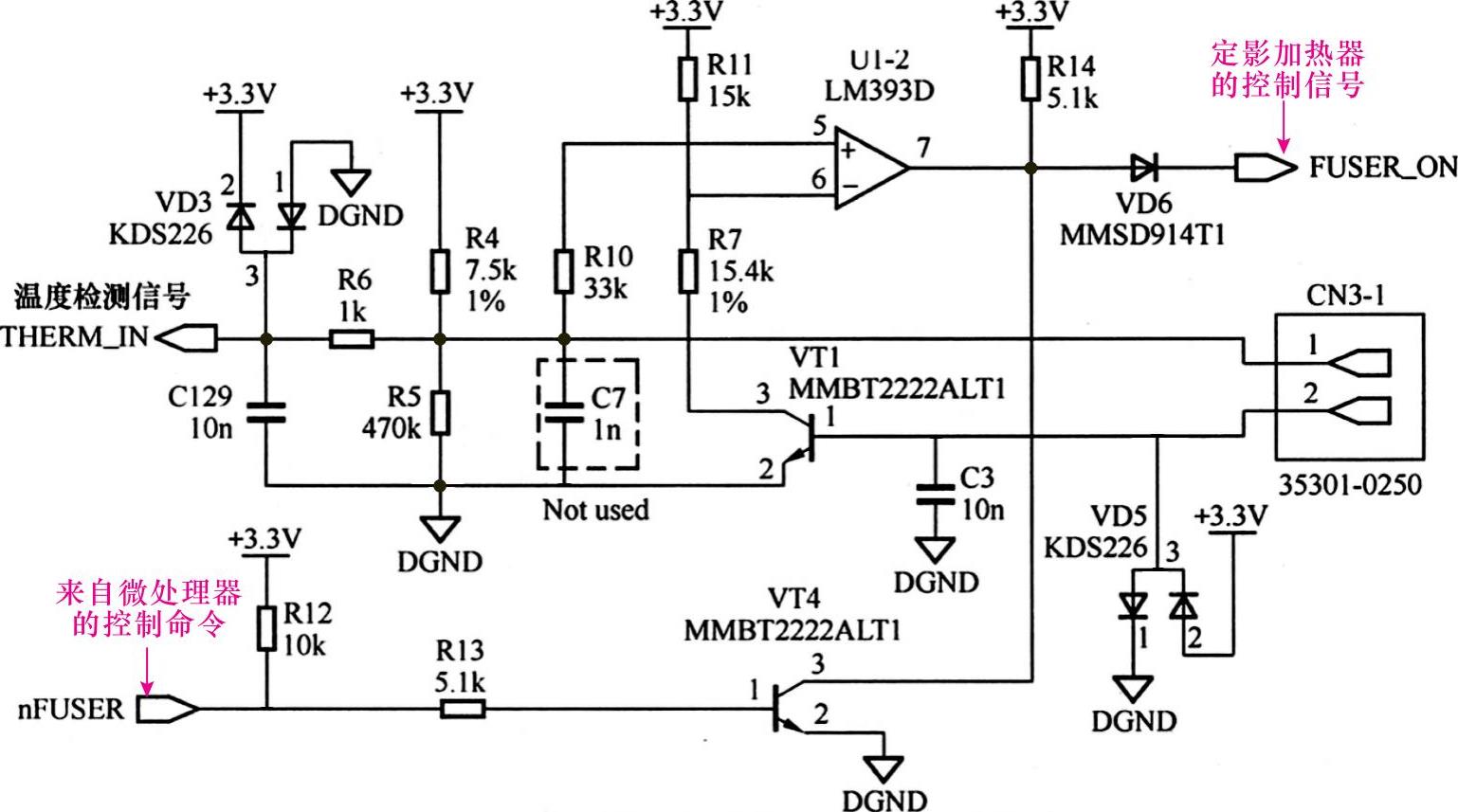

图12-5所示为典型数码办公产品的接口电路部分，该电路主要是由电压比较器U1-2（LM339），控制三极管VT1、VT4等部分构成的，来自控制电路的定影加热器控制信号（FUSER）加到VT4的基极（低电平），使VT4截止，于是3᥊3V电源经限流电阻器R14和二极管VD6输出定影加热器的控制信号（FUS-ER-ON）。
图12-5 典型数码办公产品的接口电路部分
（ML-1610激光打印机的定影加热器控制接口电路）
