彩电开关电源故障检修技巧
【摘要】：图11-65所示为彩色电视机开关电源电路的检修方案。正常情况下，开关电源电路输出端输出的直流电压应均正常。误差检测放大器对输出端电压的波动差进行放大，驱动光电耦合器中的发光二极管发光，若该器件损坏，则会导致开关电源电路稳压控制电路失常，进而出现输出电压偏高或偏低的情况。光电耦合器是将开关电源输出电压的误差反馈到开关振荡集成电路上，当液晶电视机开关电源电路输出的电压不稳定时，应对光电耦合器进行检测。
1.开关电源电路的检修分析
图解演示
开关电源电路出现故障时经常会引起彩色电视机出现开机三无、无声音、无图像、光栅幅度小、亮度低等故障现象，对该电路进行检修时，可依据开关电源电路的供电方式，逆向对该电路进行检修，从电压消失的地方入手，再对周围的元器件进行检测，从而排除故障。图11-65所示为彩色电视机开关电源电路的检修方案。
图11-65 彩色电视机开关电源电路的检修方案
2.开关电源电路的检修方法
检测开关电源电路时，一般可首先检测该电路输出的直流低电压是否正常，然后以此为切入点，逐级向前进行检测，电压消失的地方即可作为关键的故障点，进而排除故障。
图解演示

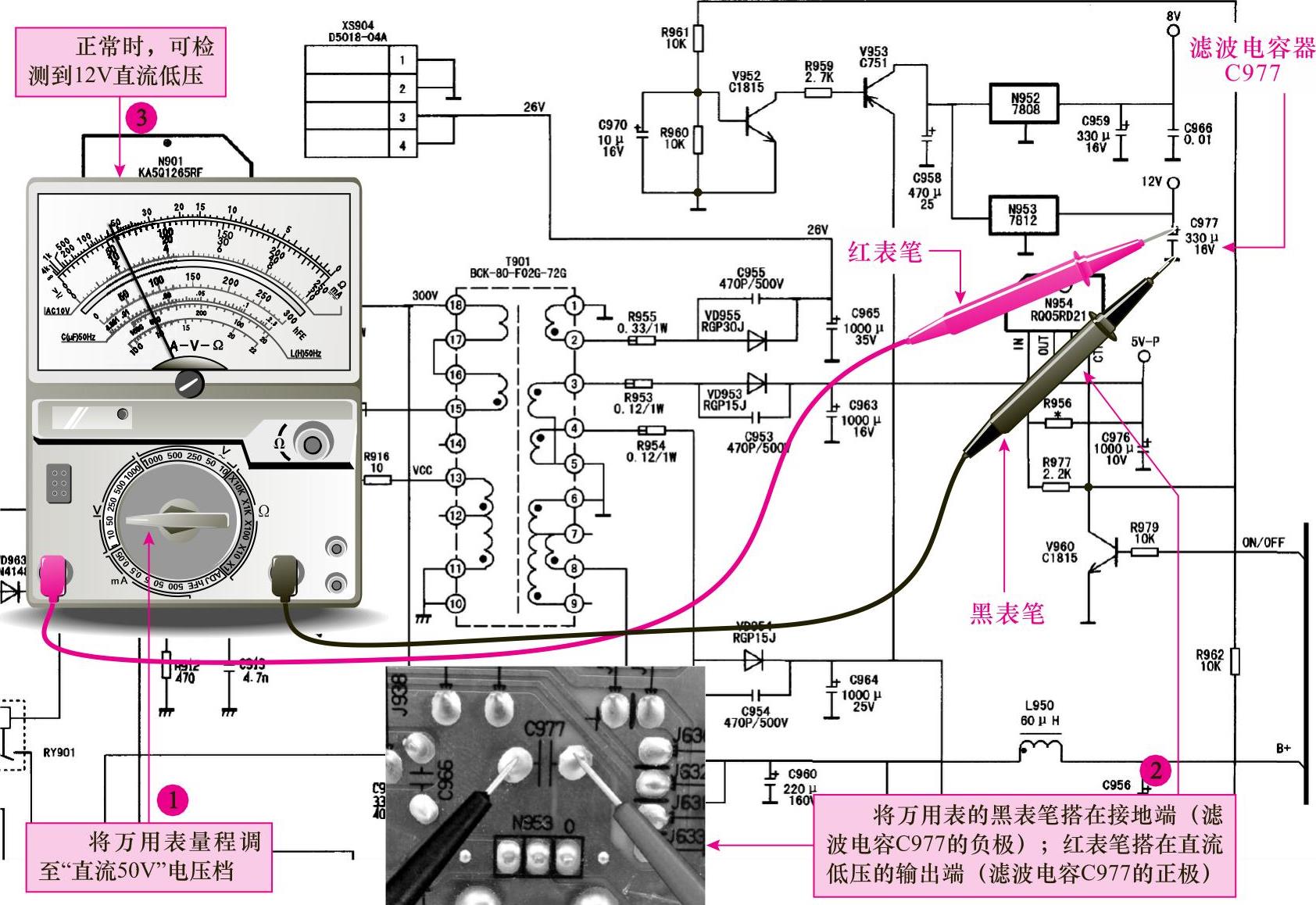

开关电源电路输出端电压的检测方法如图11-66所示。正常情况下，开关电源电路输出端输出的直流电压应均正常。
图11-66 开关电源电路输出端电压的检测方法
3.开关电源电路无直流低压输出的检修方法
若检测开关电源电路没有直流低压输出，则需对桥式整流电路输出的+300V电压进行检测。
检测+300V输出电压时应将彩色电视机处于待机状态，若开关电源电路输出的+300V电压正常，则说明交流输入和桥式整流电路正常，应对开关振荡电路部分进行检测。重点检测开关变压器和开关振荡集成电路。
图解演示

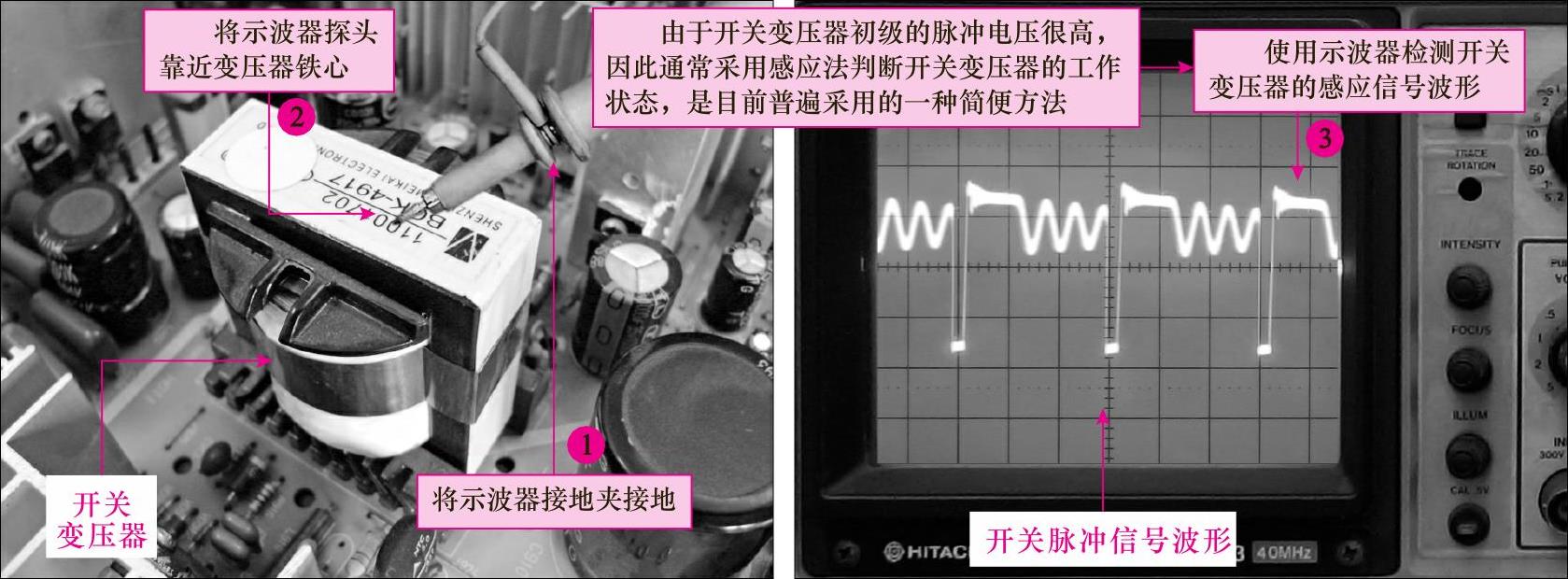

开关变压器的检测方法如图11-67所示。由于开关变压器初级的脉冲电压很高而且带交流火线高压，因此采用感应法判断开关变压器的工作状态是目前普遍采用的一种简便方法。若检测时有感应脉冲信号，则说明开关变压器本身和开关振荡集成电路工作正常，否则说明开关振荡电路中有不良器件或虚焊、脱焊等故障。
图11-67 开关变压器的检测方法
图解演示
开关振荡集成电路的检测方法如图11-68所示。
图11-68 开关振荡集成电路的检测方法
提示说明
若检测开关振荡集成电路的启动电压不正常，则应先对启动电路中的主要元器件进行检测，如启动电阻等。若检测开关振荡集成电路的启动电压正常，而输出的脉冲电压不正常，则表明开关振荡集成电路本身损坏，需要对开关振荡集成电路进行更换。
若检测不到+300V输出电压，则说明桥式整流堆或滤波电容等器件不良，需要进行下一步的检修。
4.开关电源电路其中一路输出异常的检修方法
若经检测开关电源电路的某一路无直流低电压输出，则需要对该开关变压器后级电路中的整流、稳压部分进行检测，即对三端稳压器、整流二极管等进行检测。
5.开关电源电路输出电压偏高/偏低的检修方法
若经检测开关电源电路的输出电压偏高/偏低，则需要对稳压控制电路中的误差取样电阻、误差检测放大器及光电耦合器进行重点检测。
（1）误差取样电阻的检测方法
图解演示
图11-69所示为误差取样电阻的检测方法。误差取样电阻是开关电源电路中稳压控制电路部分的重要元件，一般为两只或三只电阻串联分压构成（有些为可调电阻器构成）。若开关电源电路输出电压偏高或偏低，则可首先检查误差取样电阻是否损坏。
图11-69 误差取样电阻的检测方法
正常情况下，将万用表的红、黑表笔分别搭在误差取样电阻的两引脚处，检测到的电阻值应与标称值相近，若检测的阻值不正常，则可能是误差取样电阻本身损坏，应进行更换；若误差取样电阻正常，则应进一步对稳压控制电路中的其他元器件进行检测。
图解演示

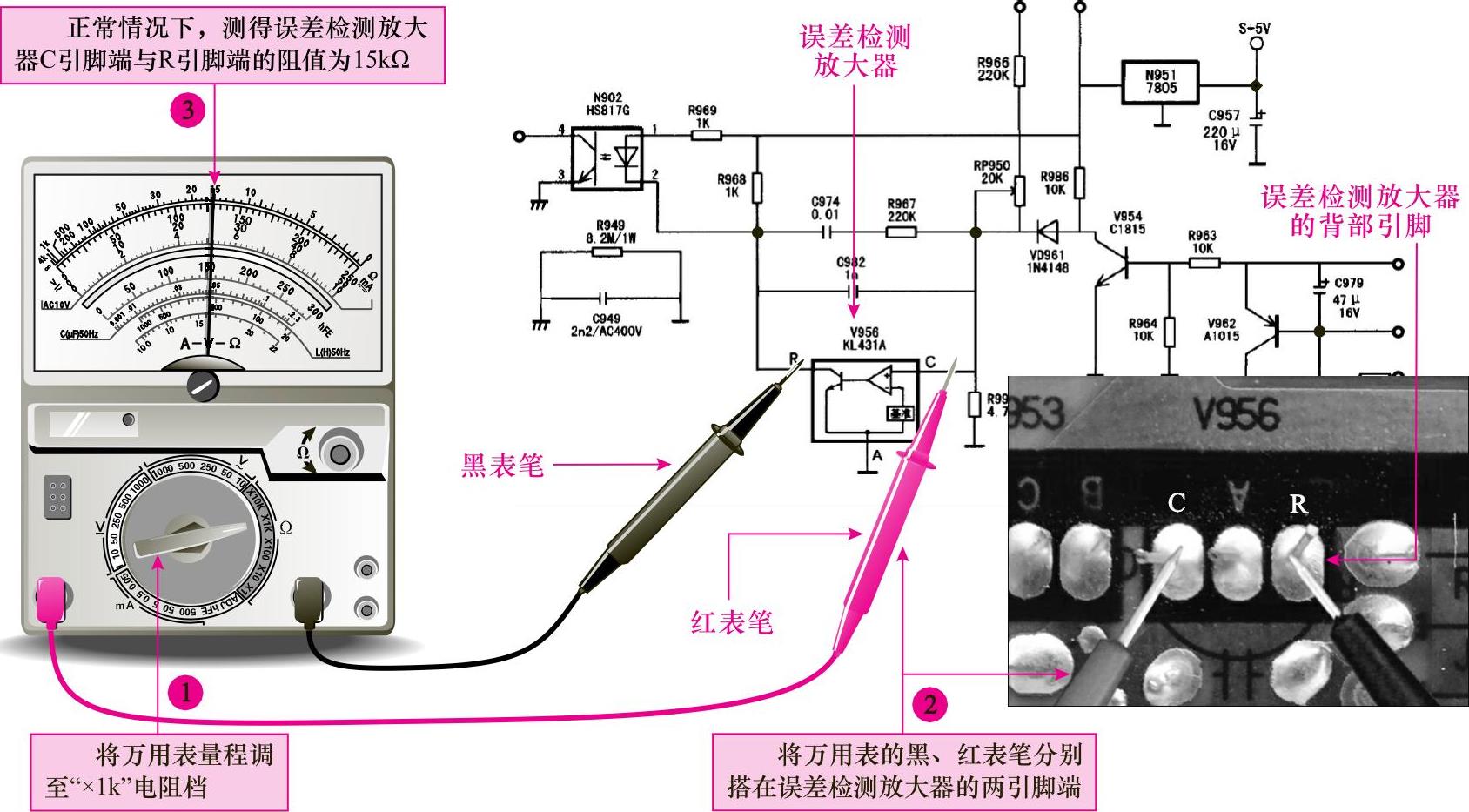

图11-70所示为误差检测放大器的检测方法。误差检测放大器对输出端电压的波动差进行放大，驱动光电耦合器中的发光二极管发光，若该器件损坏，则会导致开关电源电路稳压控制电路失常，进而出现输出电压偏高或偏低的情况。
图11-70 误差检测放大器的检测方法
正常情况下，将万用表的红、黑表笔分别搭在误差检测放大器的任意两引脚，若测量某两脚之间阻值很小或为零，则表明误差检测放大器已击穿损坏，应进行更换；若经检测误差检测放大器正常，则可继续对稳压控制电路部分的其他器件进行检测。
（2）光电耦合器的检测方法
图解演示

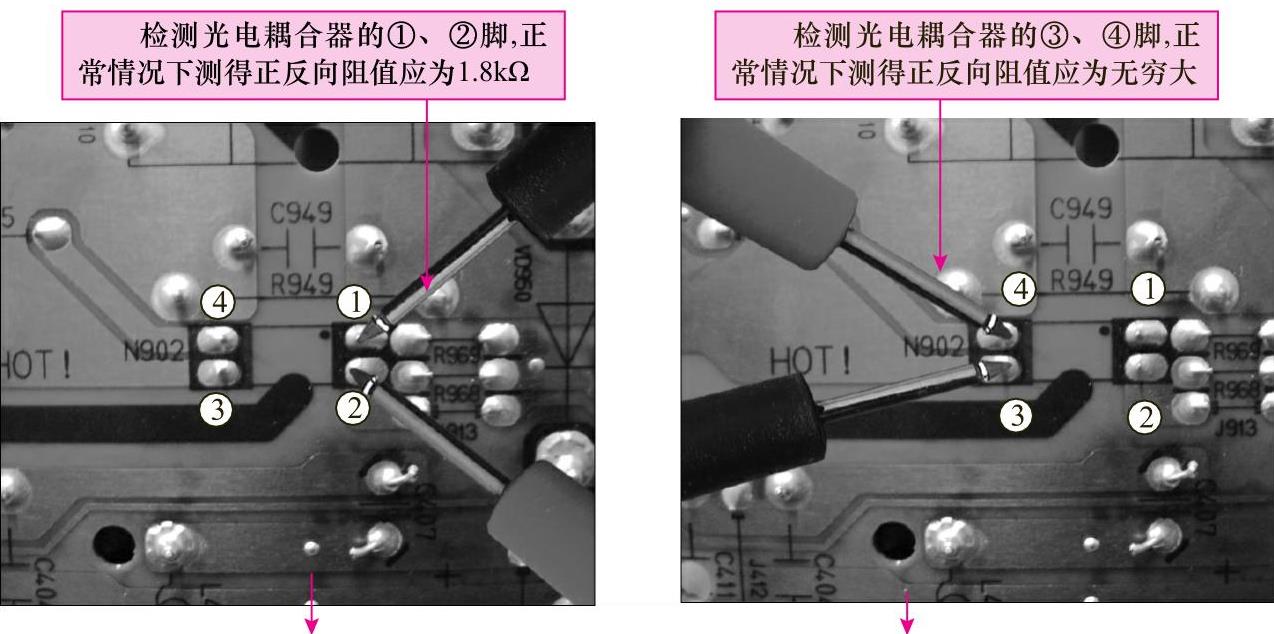

图11-71所示为光电耦合器的检测方法。光电耦合器是将开关电源输出电压的误差反馈到开关振荡集成电路上，当液晶电视机开关电源电路输出的电压不稳定时，应对光电耦合器进行检测。
图11-71 光电耦合器的检测方法
图11-71 光电耦合器的检测方法（续）
若测得光电耦合器的阻值与正常情况相差很大，则说明光电耦合器本身损坏，需要使用良好的光电耦合器进行代换。
