1.显像管电路的检修分析

显像管电路是为显像管提供各种电压和驱动信号的电路，若该电路出现故障，则会引起彩色电视机出现无图像、缺色（偏色）、全白光栅、图像暗且不清晰、屏幕上出现回扫线等现象，对该电路进行检修时，应先根据显像管电路的信号流程，整理出显像管电路的检修方案，然后依据检修方案对彩色电视机显像管电路进行检修，这样可帮助维修人员快速、准确地查找到故障点，排除故障。

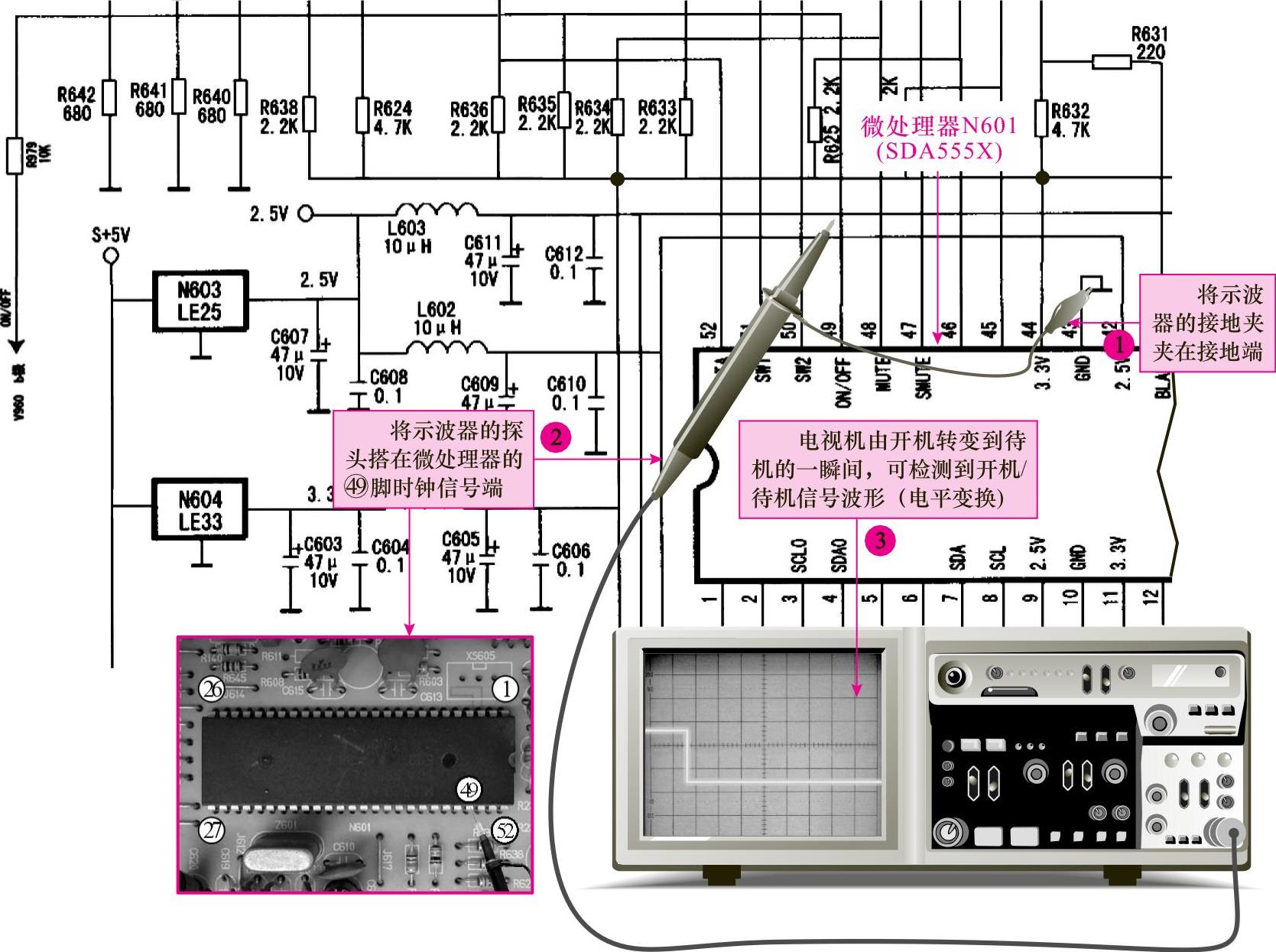

图11-58 微处理器开机/待机控制信号的检测方法

图解演示

2.显像管电路的检修方法

（1）检测末级视放电路输出端的R、G、B三基色信号图11-59所示为彩色电视机显像管电路的检修方案。

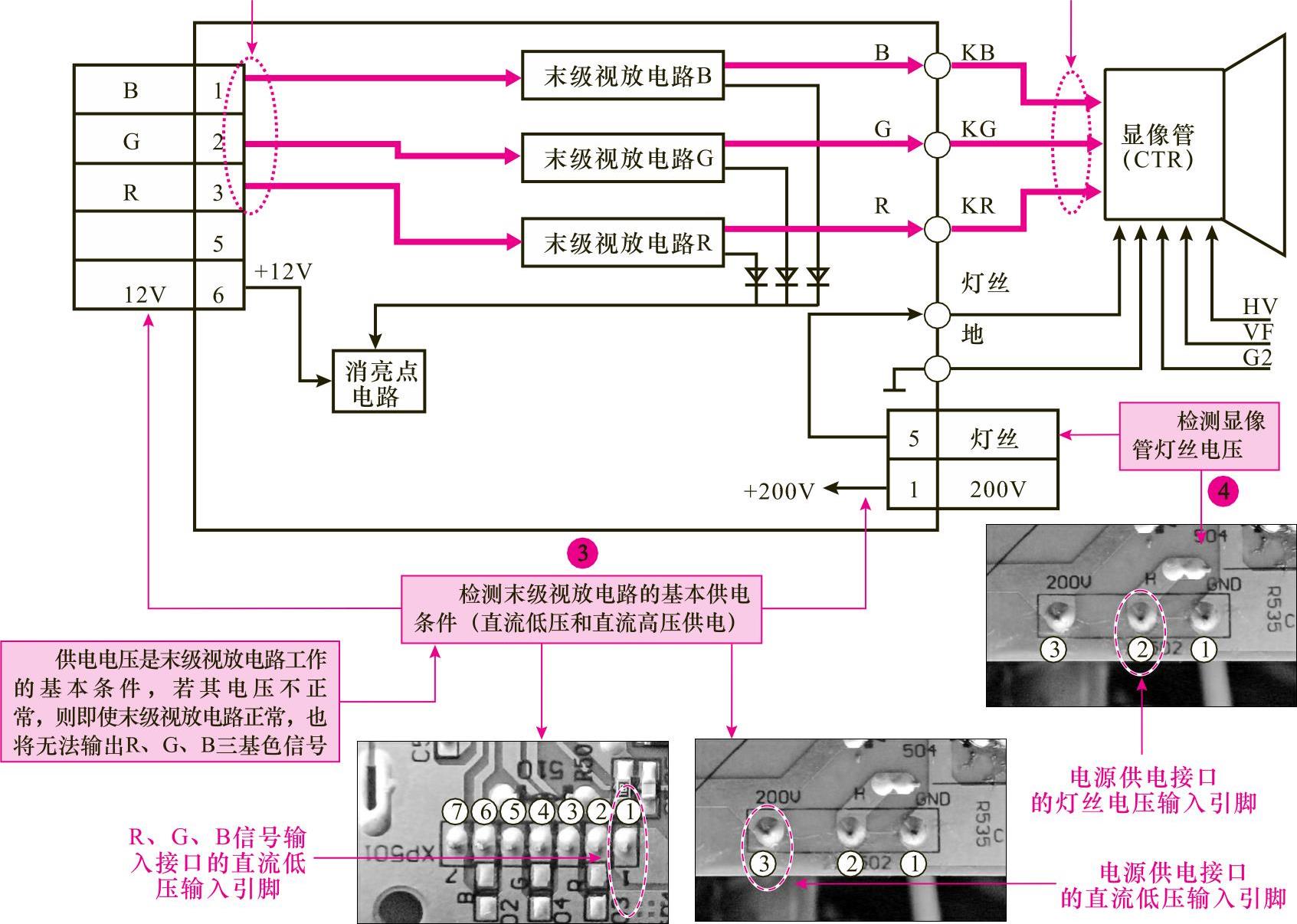

图11-59 彩色电视机显像管电路的检修方案

图11-59 彩色电视机显像管电路的检修方案（续）

图解演示

当怀疑显像管电路出现故障时，应首先判断该电路部分有无输出，即在通电开机的状态下，对显像管电路中末级视放电路输出的R、G、B三基色信号进行检测。以输出端R信号为例，图11-60所示为末级视放电路输出端信号的检测方法。

若检测输出的R、G、B三基色信号均正常，则说明末级视放电路部分基本正常；若检测无三基色信号输出或某一路无输出，则说明该路或前级电路可能出现故障，需要进行下一步的检修。

（2）检测末级视放电路输入端的R、G、B三基色信号

图解演示

若检测末级视放电路输出端无R、G、B三基色信号输出，则接下来需要对其输入端的R、G、B三基色信号进行检测。末级视放电路输入端信号的检测方法如图11-61所示。

若经检测显像管电路的三路信号输入均正常，则说明电视信号处理电路部分基本正常，此时应继续对该电路的供电部分进行检测；若经检测无三基色信号输入或某一路无输入，则说明前级电路可能出现故障，需要对前级电路进行检查。

（3）检测末级视放电路的基本供电条件

若显像管电路中末级视放电路输入端的R、G、B三基色信号正常，而输出端无信号输出，则接下来应对该电路的直流供电条件（直流低压和直流高压）进行检测。

直流供电是显像管电路的基本工作条件之一。若直流供电异常，则即使显像管电路本身正常，也将无法工作，因此当出现直流供电异常时，需对前级供电电路进行检修；若直流供电正常，而末级视放电路输出端仍无输出，则应进行下一步检修。

图11-60 末级视放电路输出端R信号的检测方法

图11-61 末级视放电路输入端R、G、B信号的检测方法

图解演示

末级视放电路直流低压的检测方法如图11-62所示。末级视放电路直流高压（+200V）的检测方法如图11-63所示。

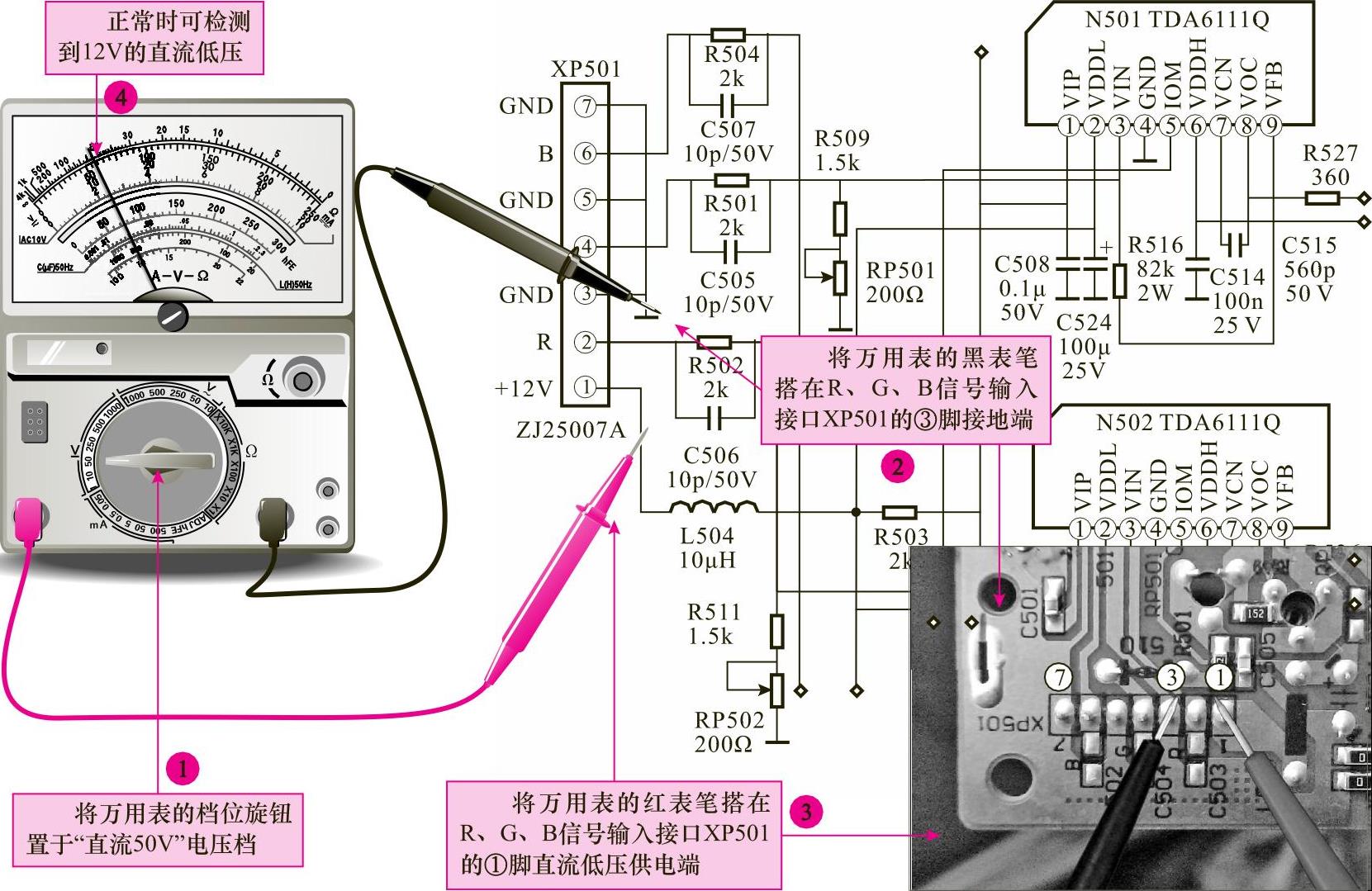

图11-62 末级视放电路直流低压的检测方法

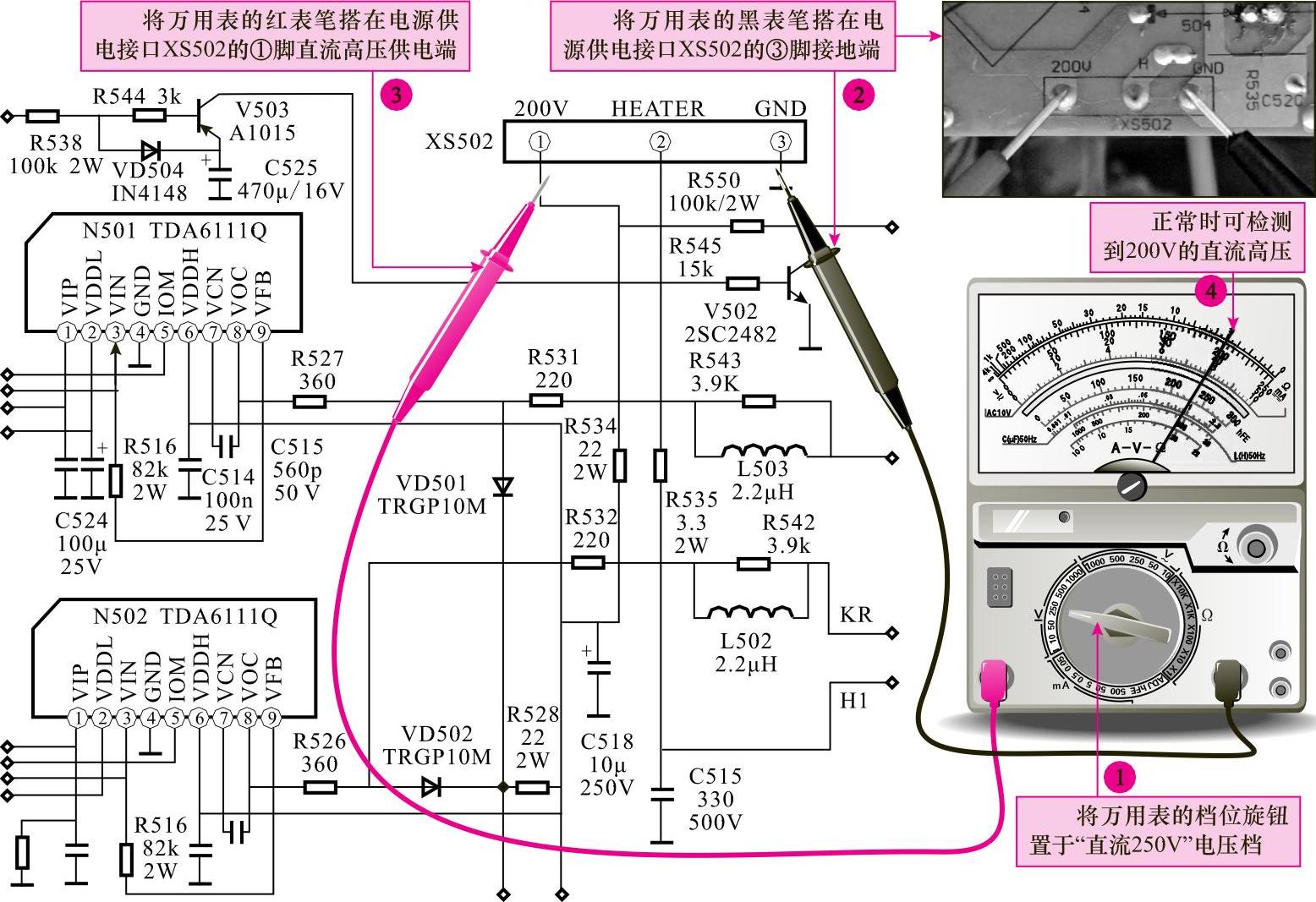

图11-63 末级视放电路直流高压（+200V）的检测方法

（4）检测显像管的灯丝电压

若显像管电路中末级输出电路输出的R、G、B三基色信号均正常，而彩色电视机仍无图像显示，则应对其显像管的灯丝电压进行检测。

灯丝电压是显像管正常工作的条件之一。若经检测灯丝电压异常，则应对前级行扫描电路进行检修。

图解演示

显像管灯丝电压的检测方法如图11-64所示。

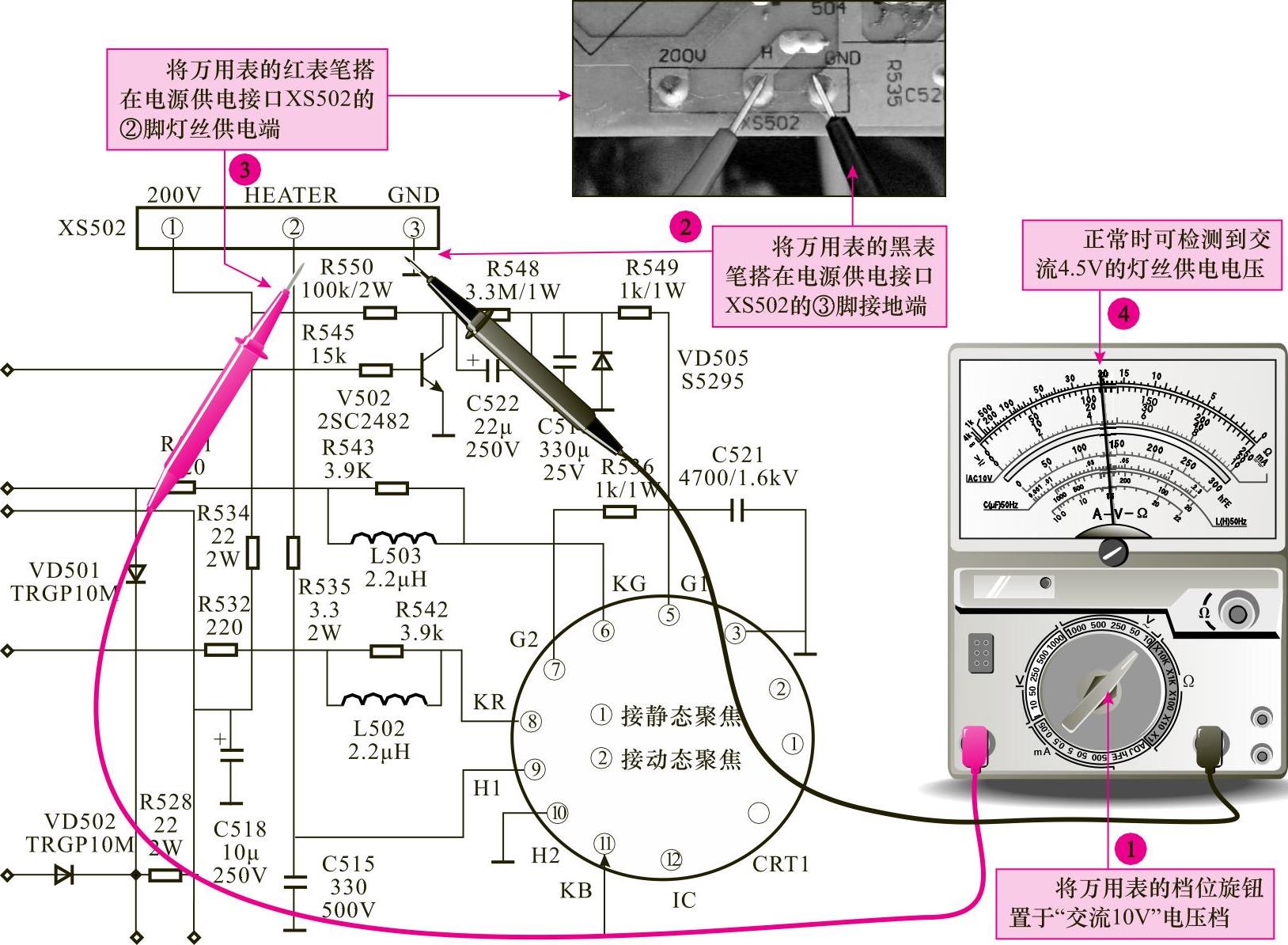

图11-64 显像管灯丝电压的检测方法

提示说明

灯丝电压（6.3V）由电视机主电路板上的行输出变压器提供。根据维修经验，正常时，用万用表交流档检测供电插件处的电压，应在4.5V左右，检测显像管管座处，该交流信号值一般在3.7V左右（用示波器检测峰值为6.3V）。
