1.系统控制电路的检修分析

系统控制电路是彩色电视机实现整机自动控制、各电路协调工作的核心电路部分,若该电路出现故障,则通常会造成彩色电视机出现各种异常故障,比如不开机、无规律死机、操作控制失常、调节失灵、不能记忆频道等现象。

对该电路进行检修时,可依据故障现象分析产生故障的原因,并根据系统控制电路的信号流程对可能产生故障的部件逐一进行排查。

图解演示

当系统控制电路出现故障时,可首先采用观察法检查系统控制电路的主要元器件有无明显损坏的迹象,如观察存储器晶体是否有烧焦的迹象,其他主要元器件有无脱焊或引脚松动等现象,若从表面无法观测到故障点,则按图11-54所示方法对彩色电视机系统控制电路进行逐级排查。

由图可知,在对彩色电视机的系统控制电路进行检测时,主要是检测系统控制电路中的微处理器各信号波形是否正常,若信号波形不正常,则应对微处理器的工作条件进行检测,例如供电电压、晶振信号以及复位电压等。在工作电压正常的情况下,若微处理器的各信号波形不正常,则表明微处理器本身损坏。

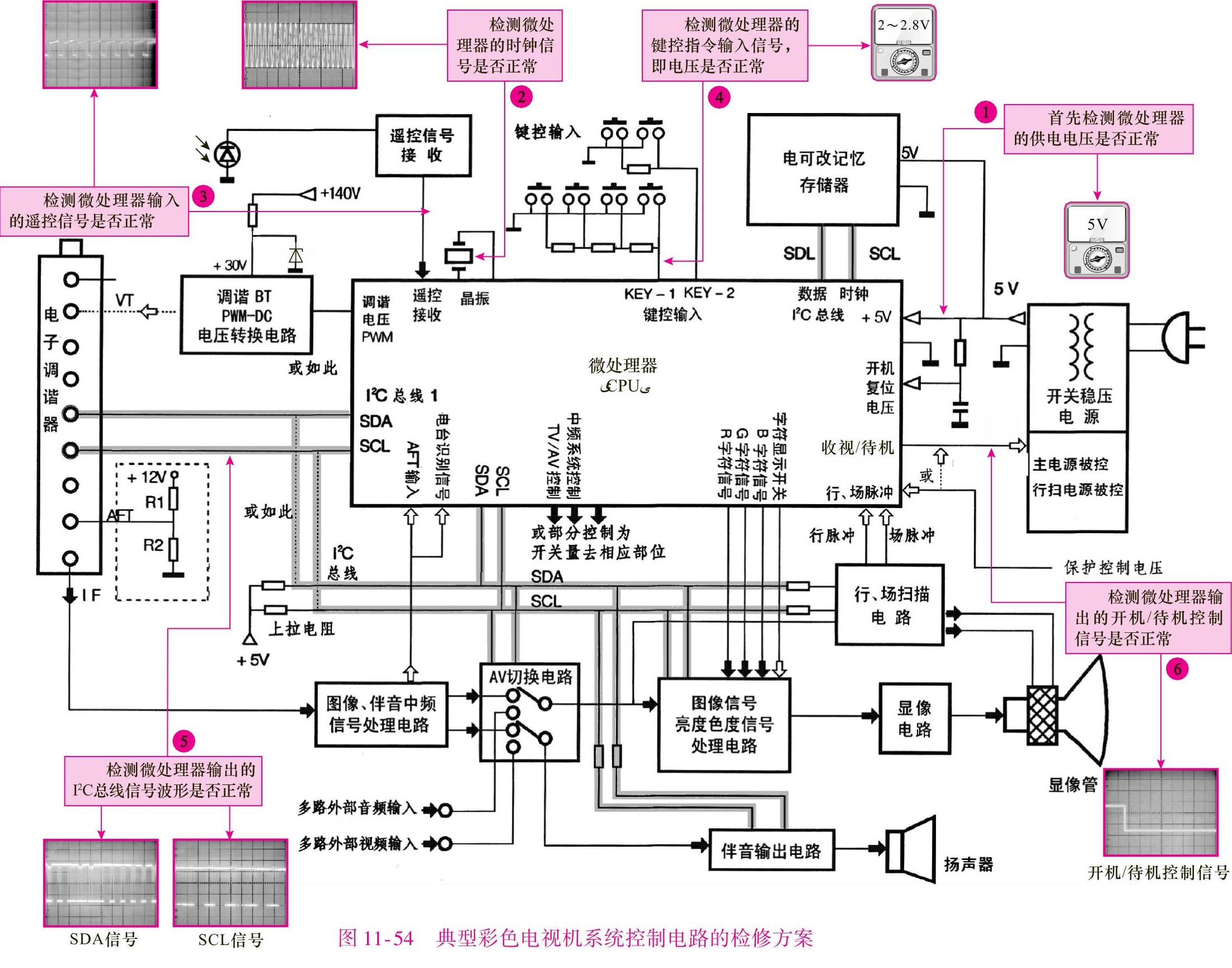

图11-54 典型彩色电视机系统控制电路的检修方案

2.系统控制电路的检修方法

对彩色电视机系统控制电路进行检测时,可使用万用表示波器测量待测彩色电视机系统控制电路中各关键点的参数,然后将实测电压值或波形与正常的数值或波形进行比较,即可判断出系统控制电路的故障部位。

3.微处理器工作条件的检测方法

微处理器正常工作需要满足一定的工作条件,其中包括直流供电电压、复位信号和时钟信号等。当怀疑彩色电视机控制功能异常时,可首先对微处理器的工作条件进行检测,并判断微处理器的工作条件是否满足需求。

提示说明

其中,直流供电电压是微处理器正常工作最基本的条件。若经检测微处理器的直流供电电压正常,则表明前级供电电路部分正常,应进一步检测微处理器的其他工作条件若经检测无直流供电或直流供电异常,则应对前级供电电路中的相关部件进行检查。

时钟信号是微处理器工作的另一个基本条件,若该信号异常,则会引起微处理器不工作或控制功能错乱等现象。若无时钟信号,则应对晶体及晶体引脚外接谐振电容等元器件进行检测,排除故障若时钟信号、供电电压、复位信号均正常,则说明微处理器的工作条件得到满足,可进一步检测与控制功能相关的输入指令信号或输出的控制信号。

4.微处理器输入指令信号的检测方法

微处理器可接收的指令信号包括遥控信号和键控信号两种。当用户操作遥控器或彩色电视机面板上的操作按键无效时,可检测微处理器指令信号输入端信号是否正常。

(1)微处理器遥控信号的检测方法

图解演示

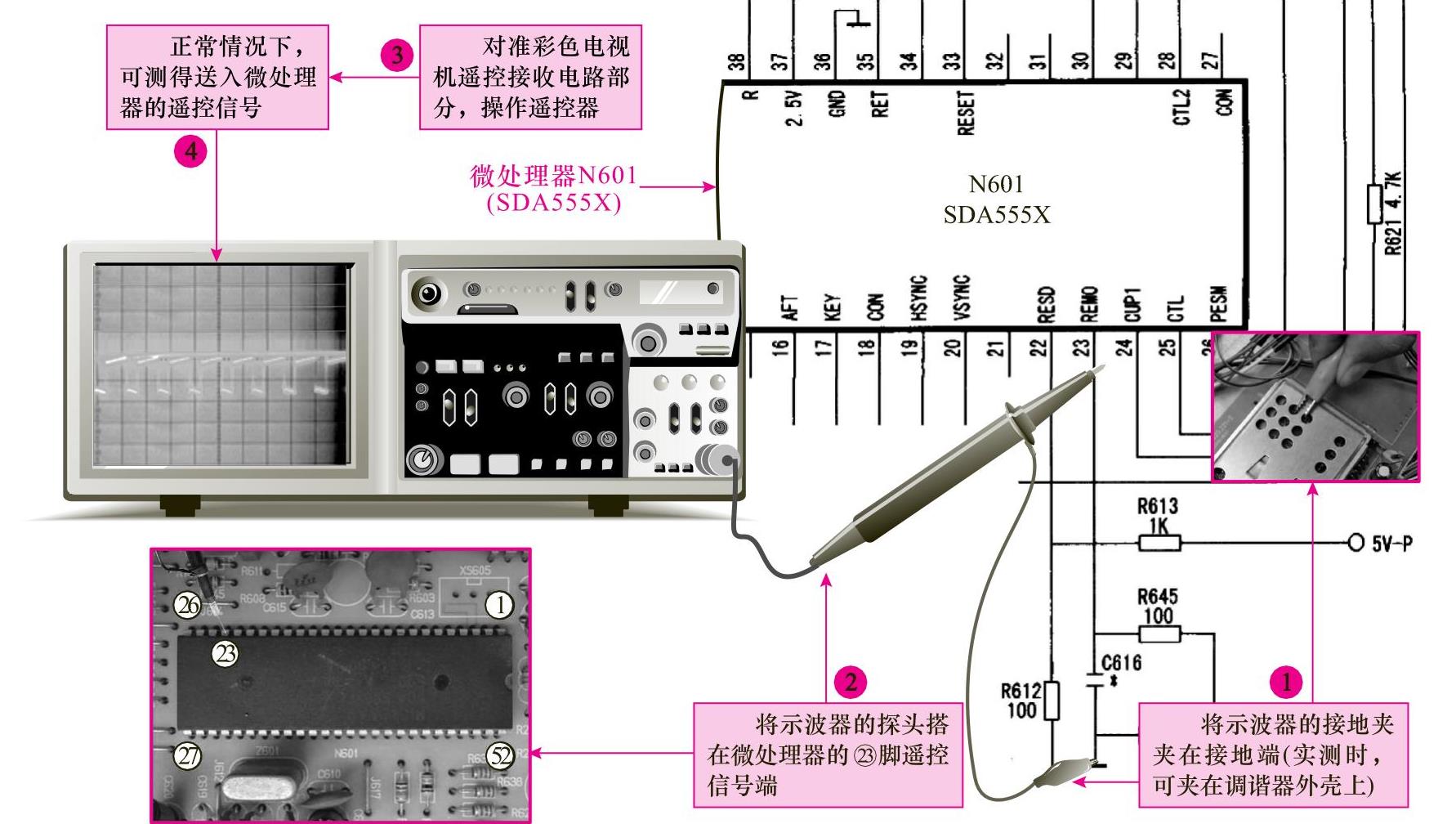

当用户操作遥控器时,遥控信号送至微处理器的输入端。若微处理器遥控信号端信号正常,则表明其前级遥控接收电路及遥控器等均正常;若无信号,则应检测遥控输入电路,即检测遥控接收电路、遥控器、遥控信号的输送线路及输送线路中的元器件等。微处理器遥控信号的检测方法如图11-55所示。


图11-55 微处理器遥控信号的检测方法

(2)微处理器键控指令输入信号的检测方法

图解演示

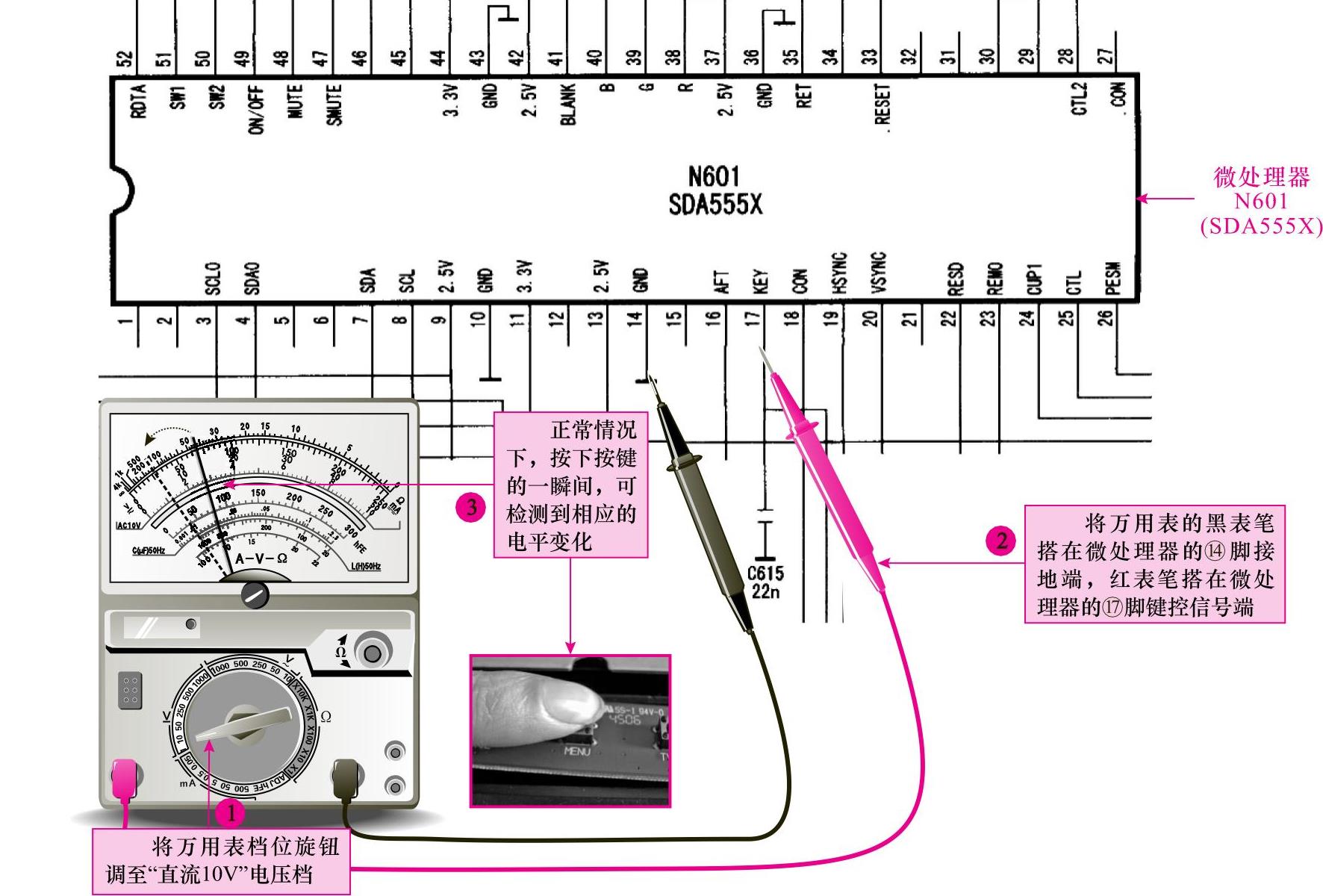

当用户操作彩色电视机面板上的操作按键时,人工指令信号送至微处理器的键控信号端。若微处理器键控信号端信号正常,则表明其前级操作显示电路中的操作部分均正常;若无信号,则应检测键控信号输入电路,即检测操作按键、键控信号的输送线路及输送线路中的元器件等。微处理器键控信号的检测方法如图11-56所示。


图11-56 微处理器键控信号的检测方法

若经上述检测,微处理器的指令输入端信号均正常,而控制功能仍无法实现,则多为微处理器本身或控制信号输出线路存在故障,可进行下一步检测。

5.微处理器输出控制信号的检测方法

微处理器输出的控制信号主要是I2C总线信号和开机/待机控制信号。

(1)微处理器I2C总线信号的检测方法

微处理器的I2C总线信号是系统控制电路中的关键信号。彩色电视机中的几个主要芯片几乎都通过I2C总线受微处理器的控制,并与之进行信号传输。

图解演示

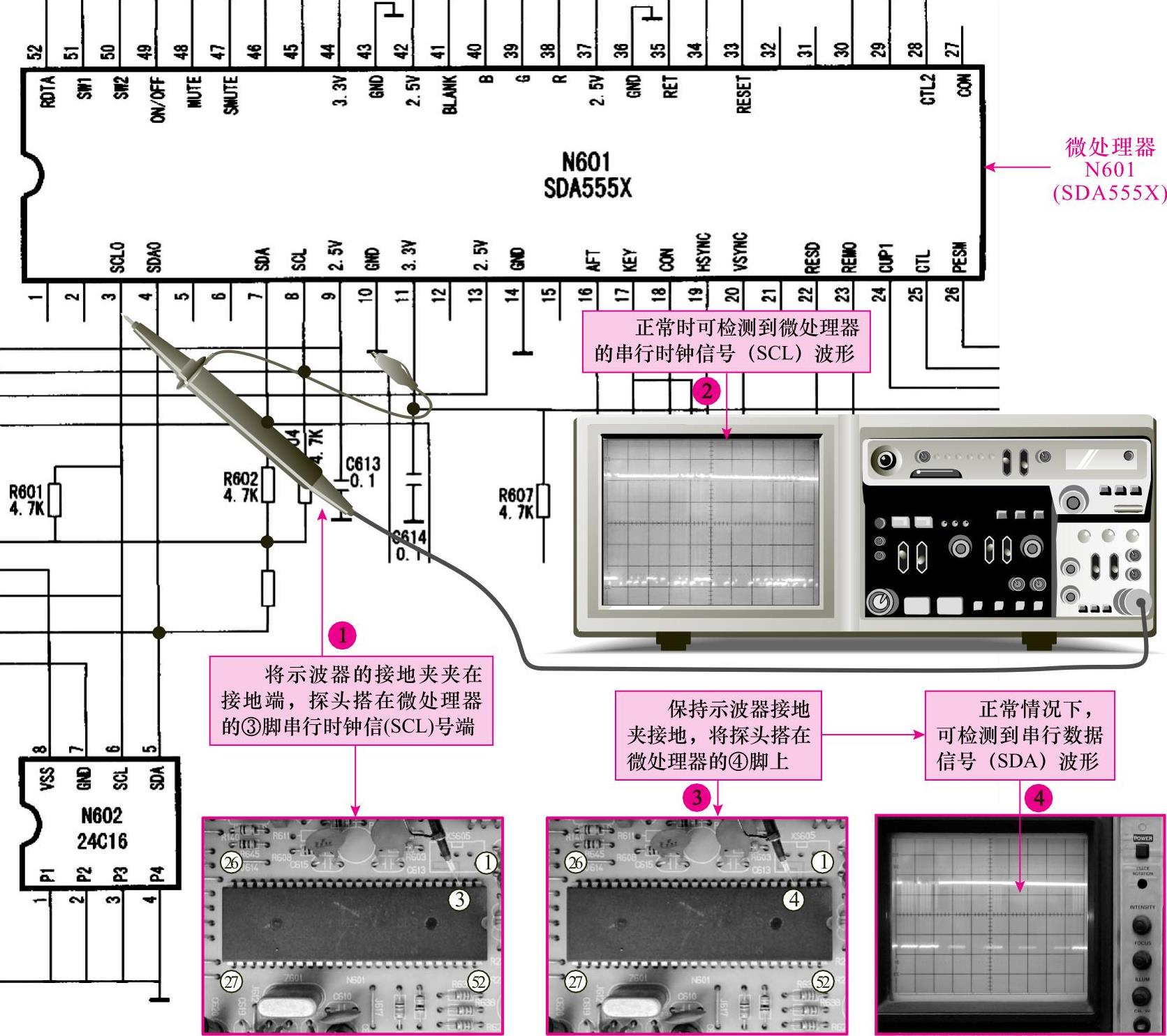

微处理器I2C总线信号的检测方法如图11-57所示。若微处理器I2C总线信号正常,则表明微处理器已进入工作状态,在该状态下,当个别控制功能失常时,应重点检测微处理器相关控制功能引脚的外围元件;若无I2C总线信号,则多为处理器损坏或未工作。


图11-57 微处理器I2C总线信号的检测方法

(2)微处理器开机/待机控制信号的检测方法

图解演示

微处理器的开机/待机控制信号是微处理器控制彩色电视机进行开机和待机状态转换的。一般可在开机瞬间,通过用万用表监测微处理器开机/待机控制端电平有无变化来判断该控制信号是否正常。微处理器开机/待机控制信号的检测方法如图11-58所示。

若经检测微处理器输出的开机/待机控制信号正常,则表明微处理器工作正常;若在微处理器工作条件等正常的前提下仍无信号,则多为微处理器本身损坏。
