彩电信号处理电路故障检修技巧

【摘要】:若从表面无法找到明显的损坏部位,则按图11-32所示对彩色电视机电视信号处理电路进行逐级排查。若输出信号异常,则应继续对数字视频处理集成电路的输入信号及工作条件进行检测。

1.电视信号处理电路的检修分析

电视信号处理电路是彩色电视机中处理视频信号的重要电路,若该电路故障则会引起彩色电视机出现无图像、图像异常、显示颜色异常等现象,对该电路进行检修时,可依据故障现象分析出产生故障的原因,并根据电视信号处理电路的信号流程对可能产生故障的部位逐一进行排查。

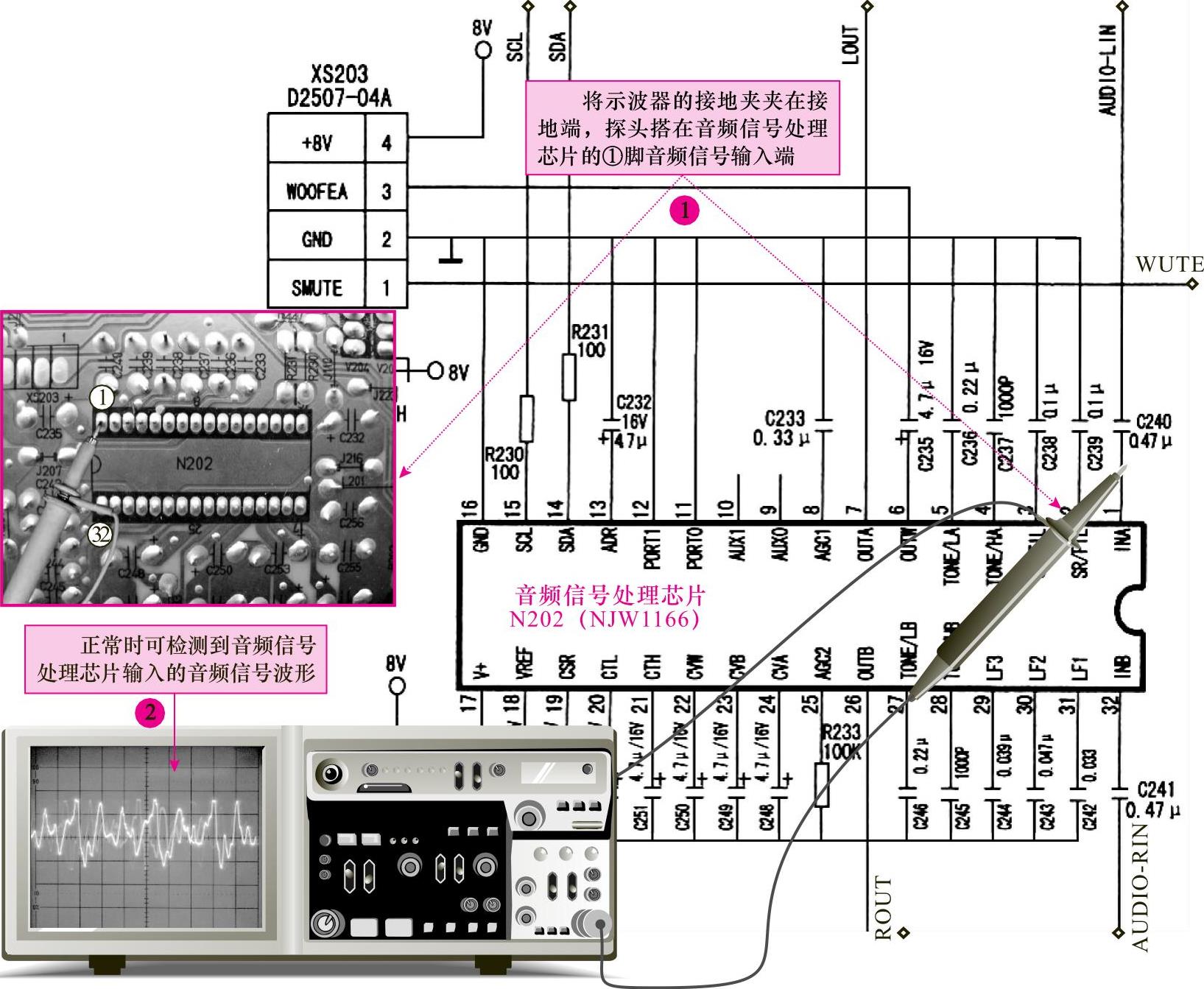

图11-31 音频信号处理芯片输入信号的检测方法

图解演示

当彩色电视机显示图像异常时,可首先切换输入信号源,例如接收天线信号异常,可切换为AV接口输入信号,判断电视信号处理电路是否发生故障。然后拆开电视机,观察电视信号处理电路的主要元器件有无明显损坏迹象。若从表面无法找到明显的损坏部位,则按图11-32所示对彩色电视机电视信号处理电路进行逐级排查。

一般可逆信号处理流程从输出部分作为入手点逐级向前进行检测,信号消失的地方即可作为关键的故障点,再以此为基础对相应范围内的工作条件、关键信号进行检测,排除故障。

2.电视信号处理电路的检修方法

以康佳P29MV217型彩色电视机的数字电路板为例,使用万用表示波器测量待测彩色电视机电视信号处理电路的供电电压和信号波形,然后将实测电压值或波形与正常的数值或波形进行比较,即可判断出电视信号处理电路的故障部位。

3.检测视频输出和扫描信号处理电路的输出信号

当怀疑电视信号处理电路出现故障时,首先使用示波器对视频输出和扫描信号处理电路TDA933H输出的R、G、B视频信号和行、场激励信号进行检测。

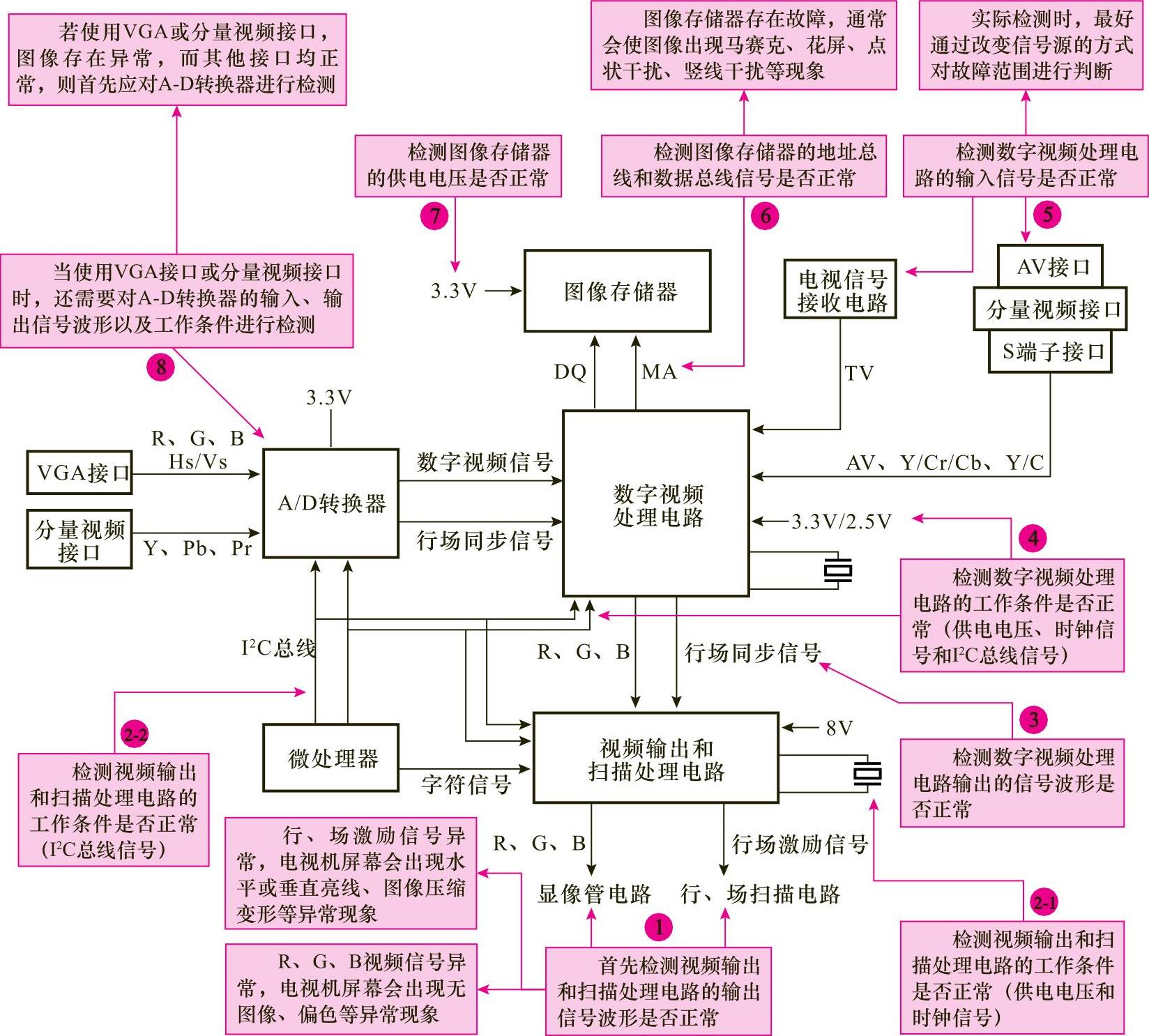

图11-32 彩色电视机电视信号处理电路的检修方案

图解演示

R、G、B视频信号可在DPTV-MV6720的(40)脚、(41)脚和(42)脚上测得,行、场激励信号可在DPTV-MV6720的⑧脚、①脚和②脚上测得。视频输出和扫描信号处理电路TDA933H输出的B基色信号和行激励信号的检测方法如图11-33所示。

若输出的R、G、B三基色信号或行、场激励信号正常,则应对后级电路进行检测;若信号波形不正常,则应对视频输出和扫描信号处理电路的工作条件进行检测,判断其是否损坏。

相关资料

图11-34示为视频输出和扫描信号处理电路TDA9333H输出的R视频信号、G视频信号和场激励信号波形。这些信号可从TDA9333H的(40)、(41)、①或②脚测得。

4.检测视频输出和扫描信号处理电路的工作条件

图11-35所示为视频输出和扫描信号处理电路工作条件的检测方法。对视频输出和扫描信号处理电路工作条件的检测主要就是检测其工作电压、晶振信号及I2C总线信号是否正常。


图11-33 视频输出和扫描信号处理电路TDA9333H输出信号的检测方法

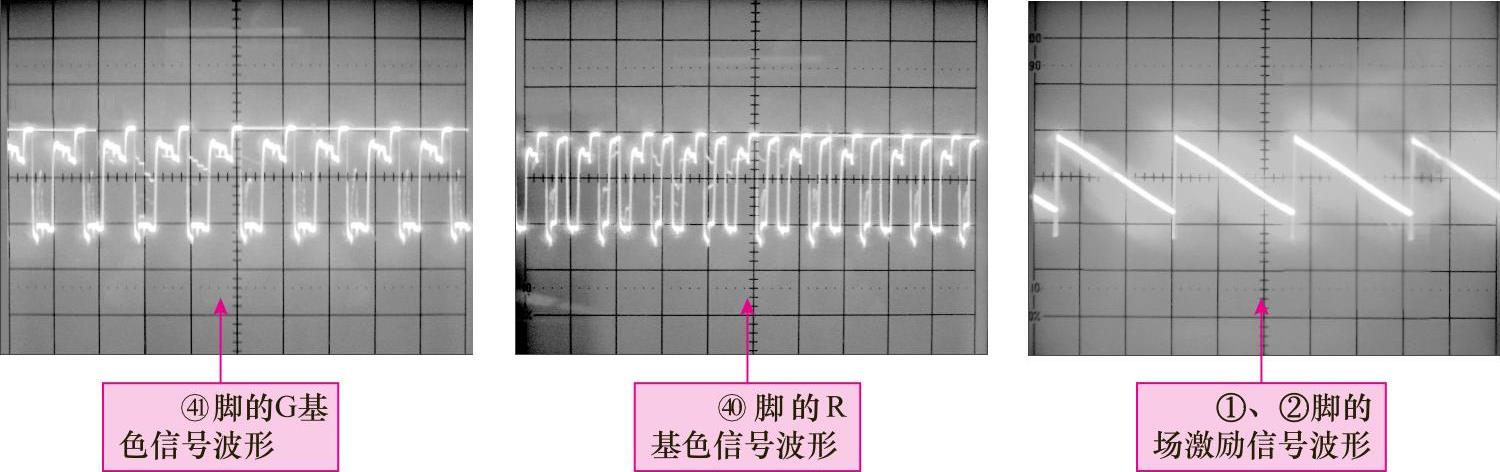

图11-34 视频输出和扫描信号处理电路TDA9333H输出的其他信号波形

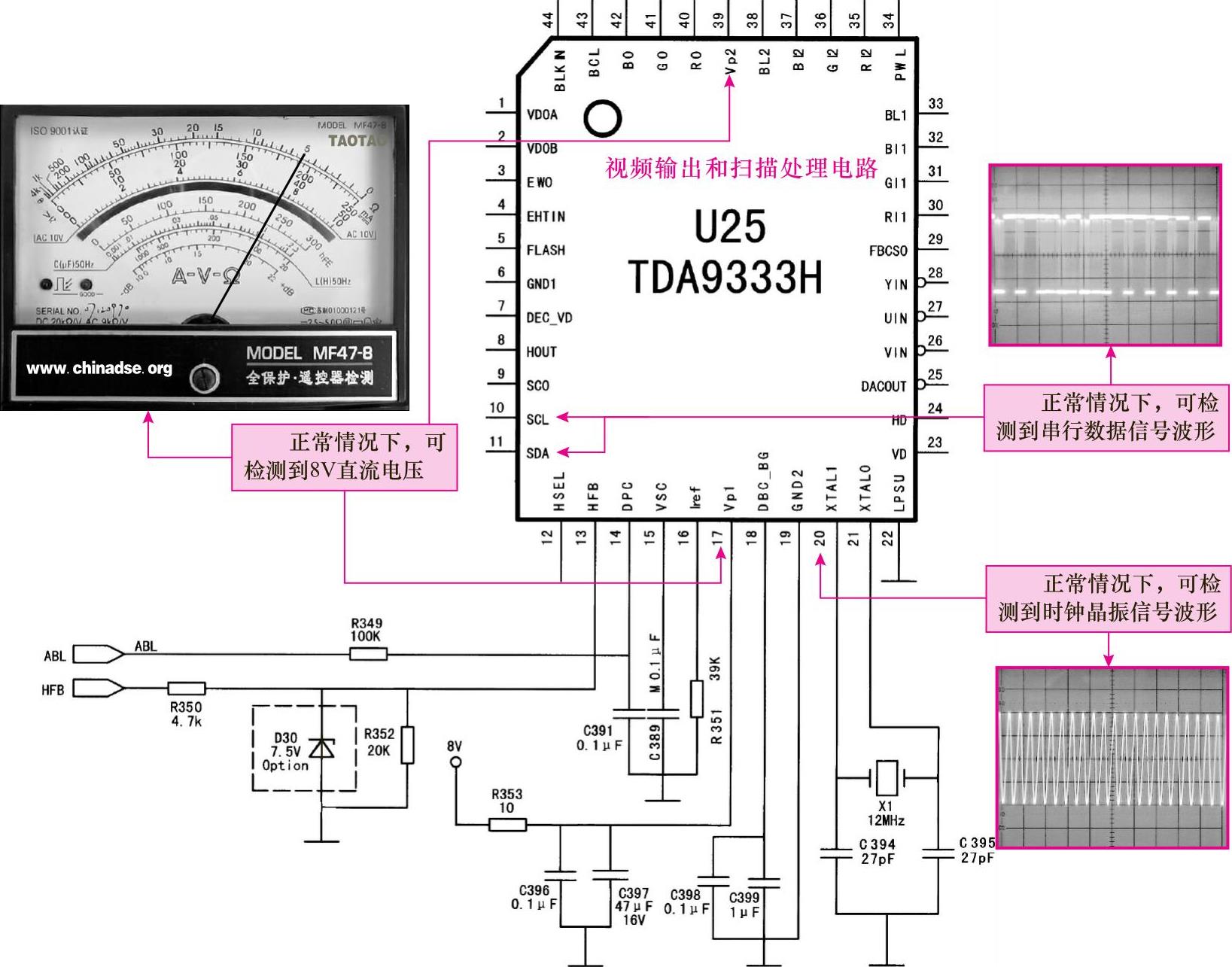

图11-35 视频输出和扫描信号处理电路工作条件的检测方法

5.检测数字视频处理集成电路的输出信号

图解演示

对数字视频处理集成电路DPTV-MV6720输出的R、G、B三基色信号和行、场同步信号进行检测,R、G、B三基色信号可在DPTV-MV6720的(27)、(28)和(29)脚上测得,行、场同步信号可在(34)、(35)脚上测得。若输出信号异常,则应继续对数字视频处理集成电路的输入信号及工作条件进行检测。图11-36所示为数字视频处理集成电路输出的G基色信号和场同步信号的检测方法。

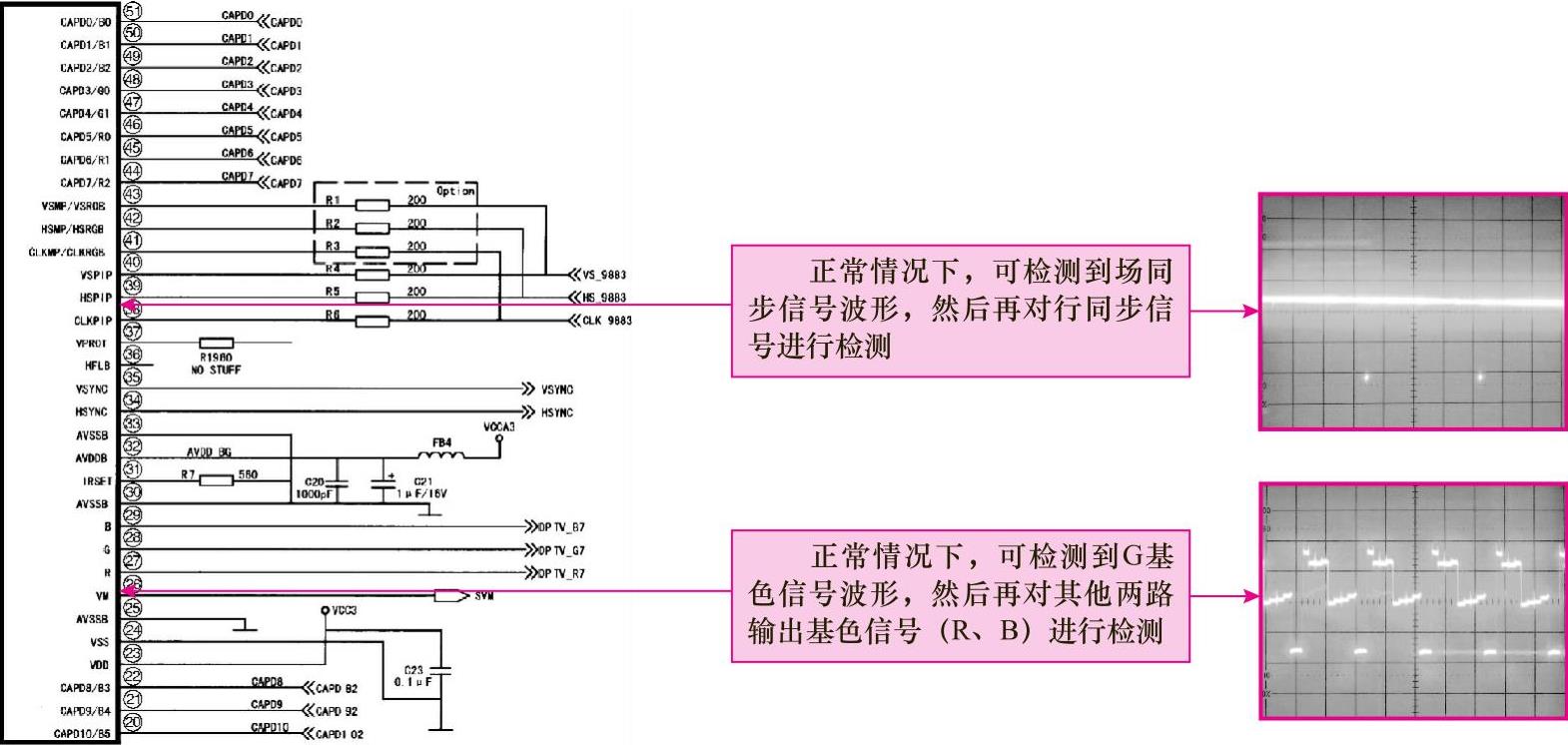

图11-36 数字视频处理集成电路DPTV-MV6720输出信号的检测方法

相关资料

图11-37所示为数字视频处理集成电路DPTV-MV6720的(27)脚、(29)脚、(34)脚信号波形。

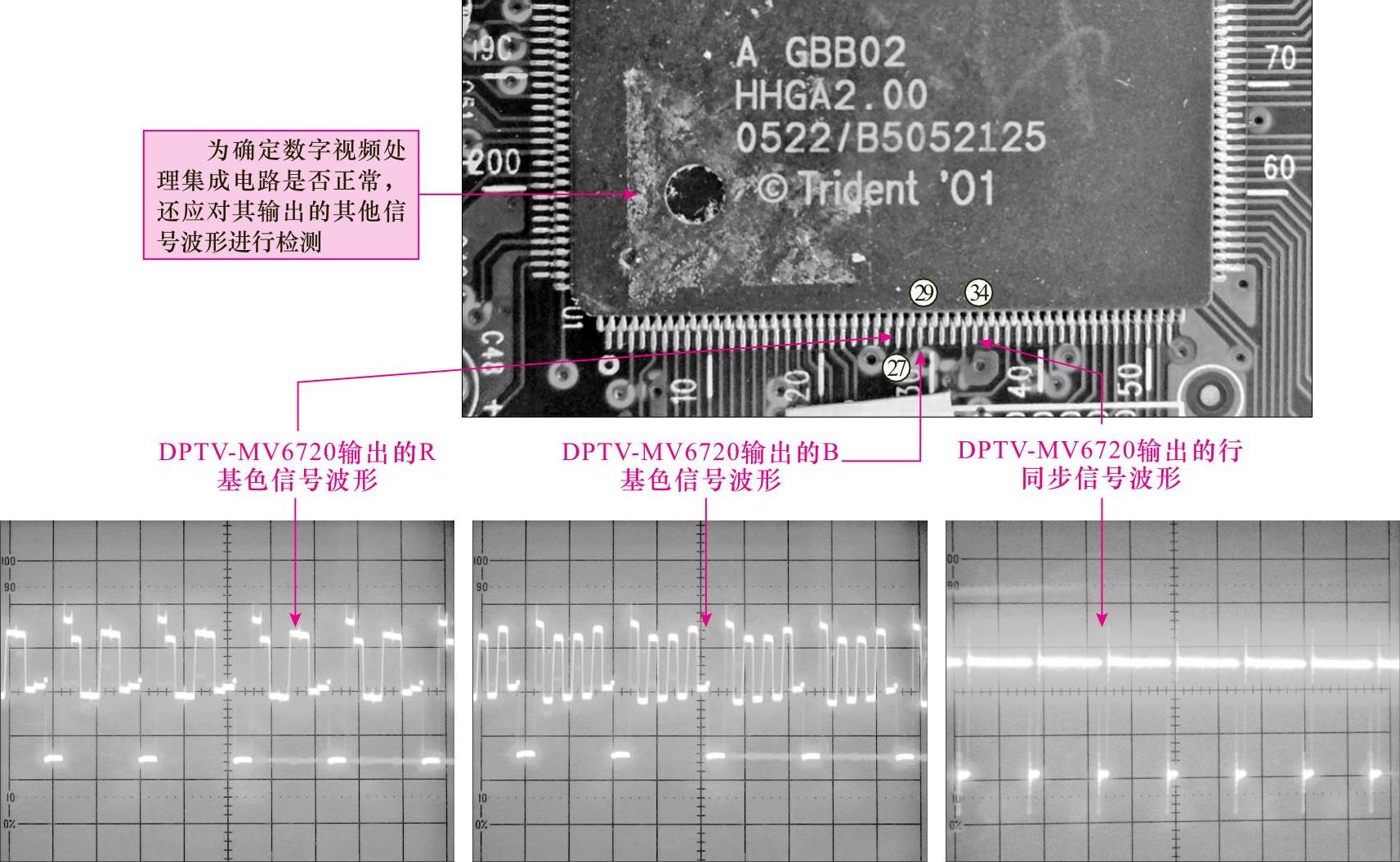

图11-37 数字视频处理集成电路DPTV-MV6720输出的其他信号波形

6.检测数字视频处理集成电路的工作条件

数字视频处理集成电路工作条件的检测与视频输出和扫描信号处理电路类似,分别检测其

(94)脚、(164)脚和(178)脚的工作电压、晶振及I2C总线信号。

7.检测数字视频处理集成电路的输出信号

图解演示

若工作条件正常,就要对送入数字视频信号处理集成电路DPTV- MV6720的视频信号进行检测,这时需要根据彩色电视机的信号源,对相应引脚的输入信号进行检测。数字视频处理集成电路输入视频信号(电视信号接收电路送来的模拟视频信号)的检测方法如图11-38所示。

提示说明

如果信号源为天线,就要对电视信号接收电路送来的视频信号进行检测如果信号源为计算机,就要对A-D转换器送来的数字视频信号进行检测。

若输入信号异常,则应对输送信号的相关电路、接口等进行检测;若输入信号正常,工作条件也正常而输出信号异常,则说明数字视频处理集成电路可能存在故障。

相关资料

图11-39所示为数字视频处理集成电路DPTV-MV6720输入的其他视频信号波形。(184)脚为AV接口送(197)视频(207),(185)和(196)脚为S端子送来的亮度(Y)和色度(C)信号,(186)脚、(197)脚和(207)脚为分量视频接口送来的分量视频信号(Y、Cr、Cb),⑦(22)脚、(44)脚(51)脚为A-D转换器MST9883送来的数字视频信号(R、G、B)。

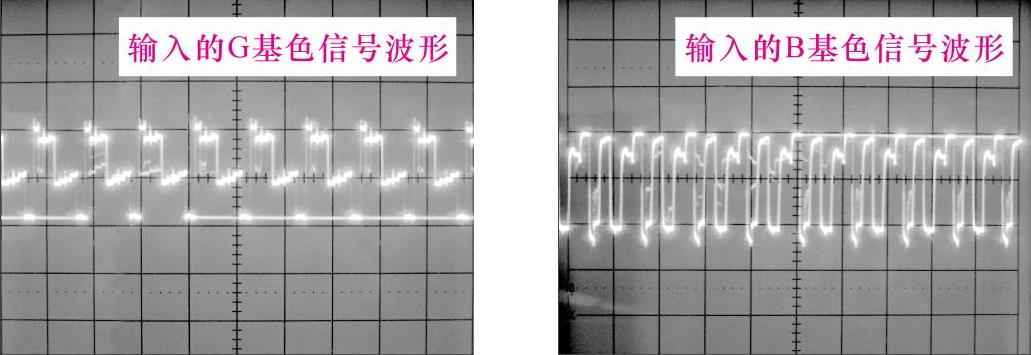

图11-38 数字视频处理集成电路DPTV-MV6720输入视频信号的检测方法

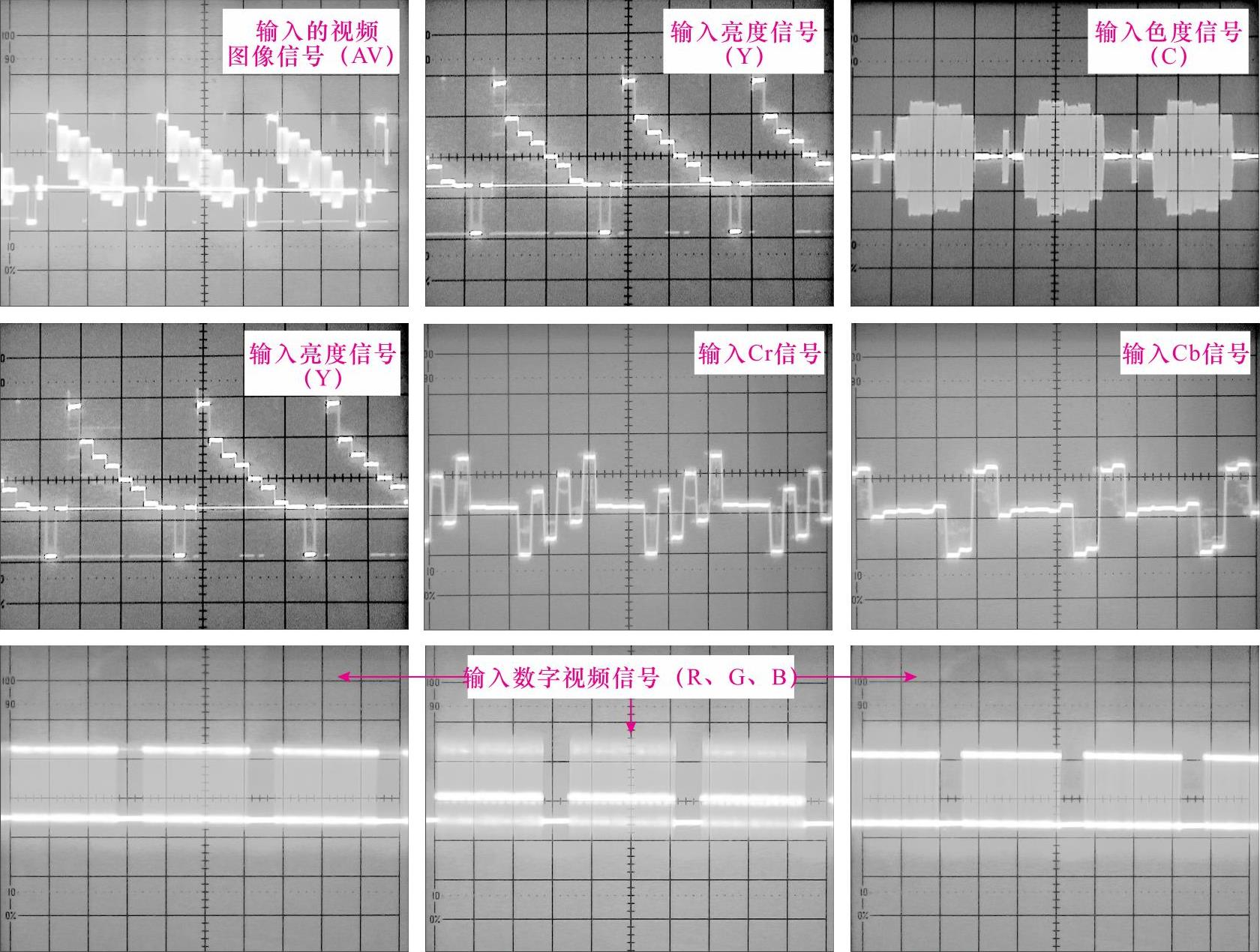

图11-39 数字视频处理集成电路DPTV-MV6720输入的其他信号波形

8.检测图像存储器的相关信号

图解演示

若数字视频处理集成电路正常,则还应对与其相连接的图像存储器进行检测,根据电路图,通过检测地址总线信号和数据总线信号来判断图像存储器是否损坏。若信号异常,则应对图像存储器的供电电压进行检测,确认图像存储器是否不良。图像存储器的信号检测方法如图11-40所示。

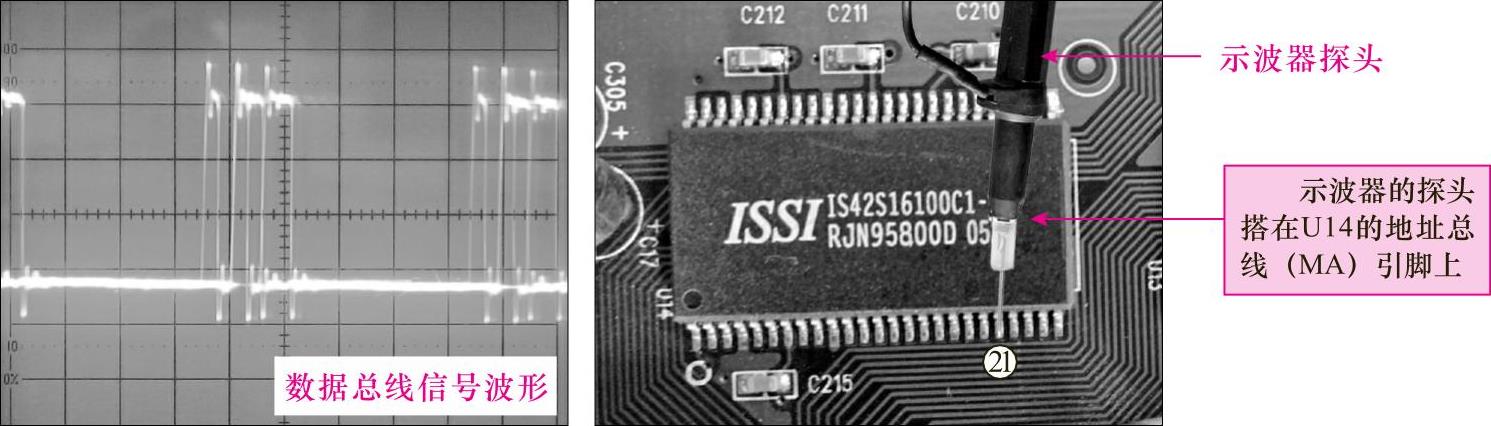

图11-40 图像存储器的信号检测方法

9.检测图像存储器的工作条件

若图像存储器的相关信号异常,则应对图像存储器的3᥊3V供电电压进行检测,根据电路图,对图像存储器的供电引脚(1脚)进行检测。若供电电压不正常,则说明数字电路板上的稳压电路或开关电源电路存在故障。若供电电压正常,而图像存储器地址总线和数据总线信号异常,则说明图像存储器可能存在故障。

提示说明

某些彩色电视机的电视信号处理电路输入端会设置有视频切换开关,用来对输入的视频信号进行选择切换,不对信号进行处理。若电视信号处理电路中检测不到故障,则要对该视频切换开关的输入、输出信号波形以及供电电压进行检测,判断该切换开关是否损坏。

10.检测A-D转换器的相关信号和工作条件

当使用VGA接口或分量视频接口(Y、Pr、Pb)输入视频信号,彩色电视机出现图像异常的故障时,在确认A-D转换器后级电路正常后,就要对A-D转换器的输入输出信号波形和工作条件等进行检测。

首先,对A-D转换器的3᥊3V供电电压进行检测,若供电不正常,则说明A-D转换器的稳压电路或开关电源电路可能存在故障;若供电正常,则接下来对A-D转换器的输入、输出信号波形进行检测。

图解演示

然后,对A-D转换器的输入、输出信号进行检测,VGA接口送来的R、G、B三基色信号以及分量视频接口输入的视频信号(Y、Pr、Pb)可在(54)脚、(48)脚和(43)脚上测得,输出的R、G、B数字信号可在②~⑨脚、(12)~(19)脚、(70)~(77)脚上测得。若输入信号不正常,则说明相关接口电路可能存在故障;若输入信号正常,而无信号输出,则说明A-D转换器可能存在故障。图11-41所示为A-D转换器输入、输出的信号波形。


图11-41 A-D转换器MST9883的输入、输出信号波形
