彩色电视机音频信号处理电路故障检修方法

2023-06-26 理论教育版权反馈

【摘要】：图解演示当音频信号处理电路出现故障时，可首先采用观察法检查音频信号处理电路的主要元器件有无明显损坏迹象。若出现上述情况则应立即更换损坏的元器件，若从表面无法观测到故障点，则按图11-26所示对彩色电视机音频信号处理电路进行逐级排查。

1.音频信号处理电路的检修分析

音频信号处理电路是彩色电视机中的关键电路，若该电路故障则会引起彩色电视机出现无伴音、音质不好或有交流声等现象，对该电路进行检修时，可依据故障现象分析出产生故障的原因，并根据音频信号处理电路的信号流程对可能产生故障的部位逐一进行排查。

图解演示

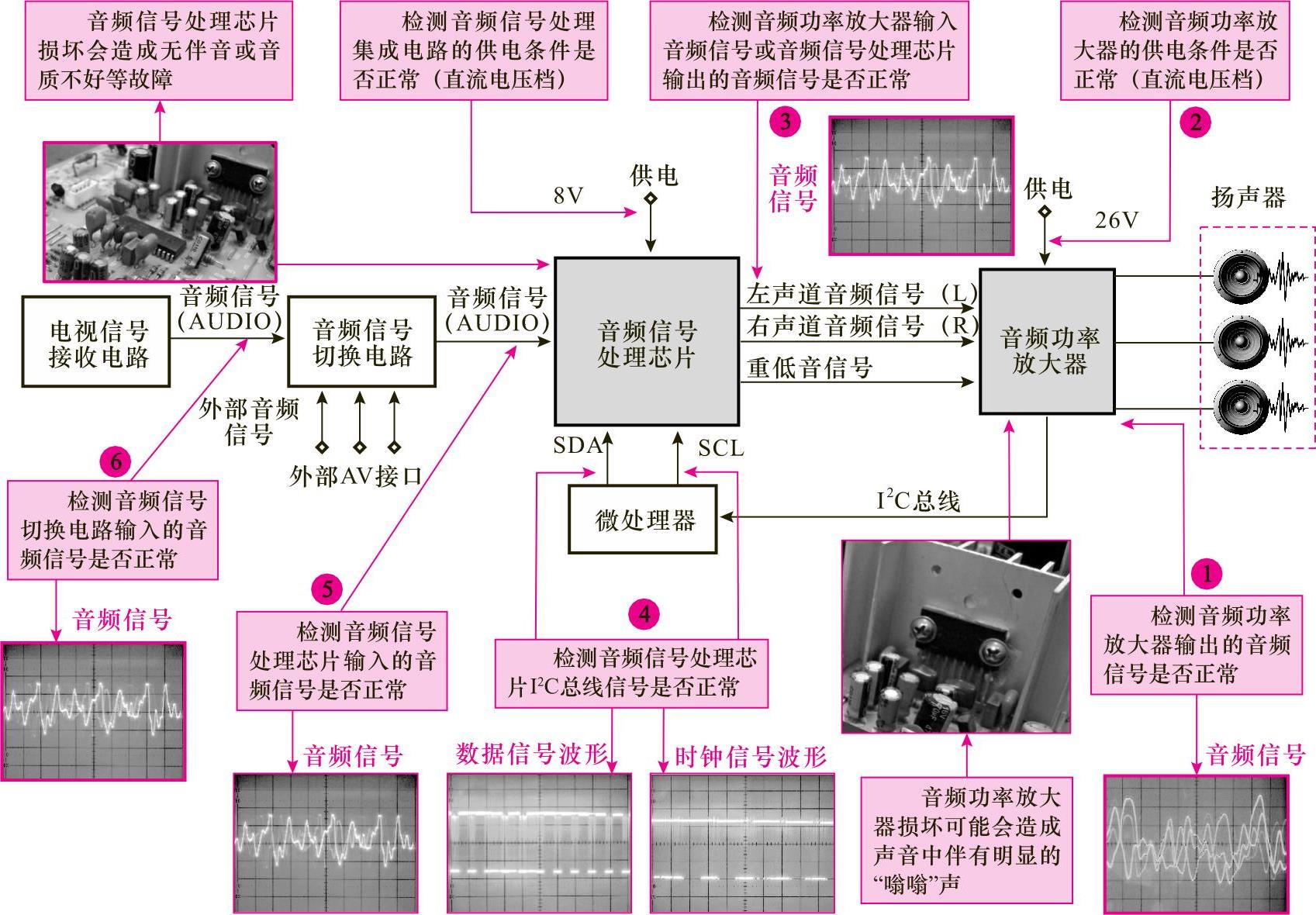

当音频信号处理电路出现故障时，可首先采用观察法检查音频信号处理电路的主要元器件有无明显损坏迹象。如音频信号处理芯片有无脱焊或虚焊迹象，音频功率放大器有无脱焊或引脚有无松动迹象，其他主要元器件有无断开、炸裂或烧焦的迹象。若出现上述情况则应立即更换损坏的元器件，若从表面无法观测到故障点，则按图11-26所示对彩色电视机音频信号处理电路进行逐级排查。

图11-26 典型彩色电视机音频信号处理电路的检修方案

提示说明

一般可逆其信号流程从输出部分作为入手点逐级向前进行检测，信号消失的地方即可作为关键的故障点，再以此为基础对相应范围内的工作条件、关键信号进行检测，排除故障。

2.音频信号处理电路的检修方法

以康佳P29MV217型彩色电视机为例，检测彩色电视机音频信号处理电路，可使用万用表或示波器测量待测彩色电视机的音频信号处理电路，然后将实测电压值或信号波形与正常的数值或波形进行比较，即可判断出音频信号处理电路的故障部位。

（1）检测音频功率放大器的输出信号

图解演示

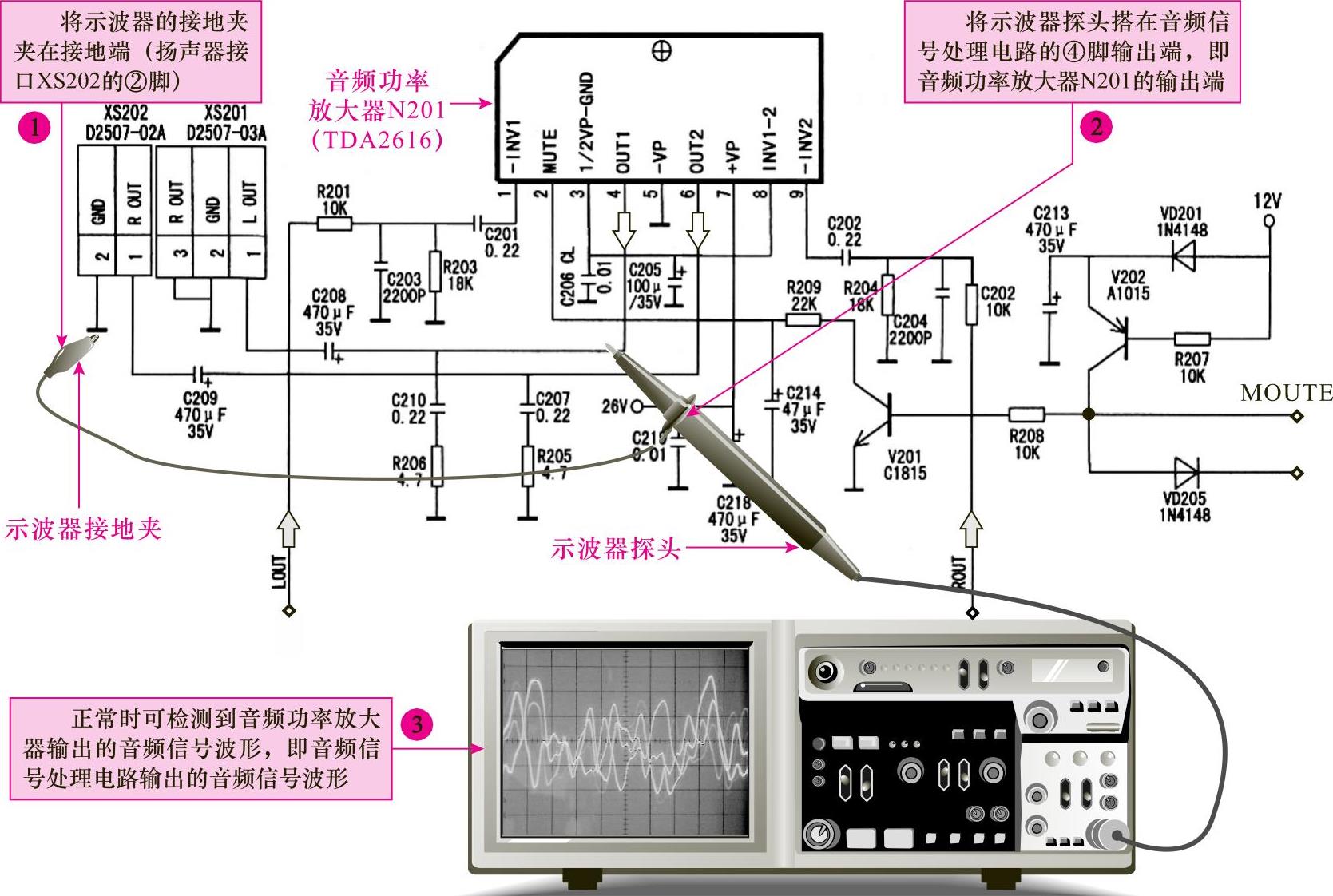

当怀疑音频信号处理电路出现故障时，应首先判断该电路部分有无输出，即在通电开机的状态下，对音频信号处理电路输出到扬声器的音频信号进行检测。音频功率放大器输出端左声道音频信号（L）的检测方法如图11-27所示。

图11-27 音频功率放大器输出信号的检测方法

若经检测音频信号处理电路的输出信号正常，则说明音频信号处理电路基本正常；若检测时无信号输出，则说明该电路可能出现故障，需要进行下一步检测。

（2）检测音频功率放大器的工作条件

图解演示

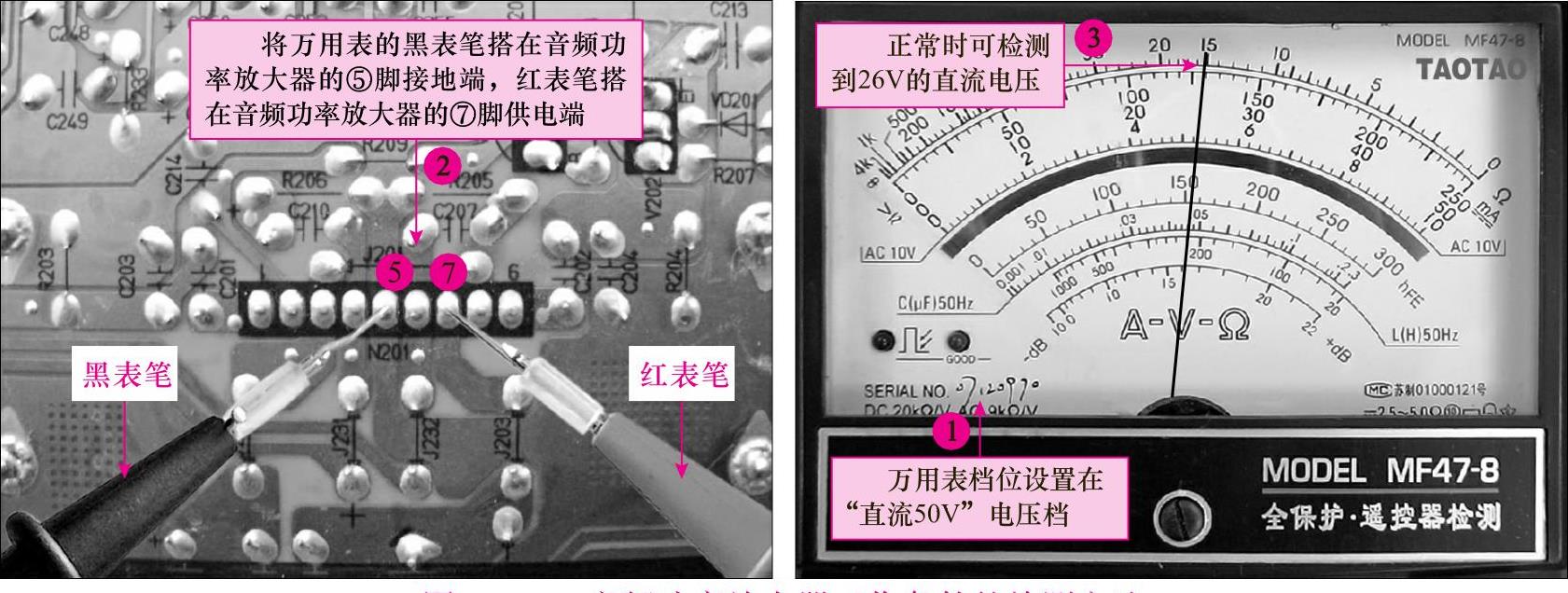

若音频信号处理电路无音频信号输出，即音频功率放大器无输出，则此时需要对音频功率放大器的工作条件（供电电压）进行检测。音频功率放大器工作条件的检测方法如图11-28所示。

图11-28 音频功率放大器工作条件的检测方法

直流供电电压是音频功率放大器的基本工作条件，若无直流供电电压，则即使音频功率放大器本身正常，也将无法工作，因此检修时应对该供电电压进行检测，若供电电压正常，却仍无输出，则需要进行下一步的检测。

（3）检测音频信号处理芯片的输出信号

图解演示

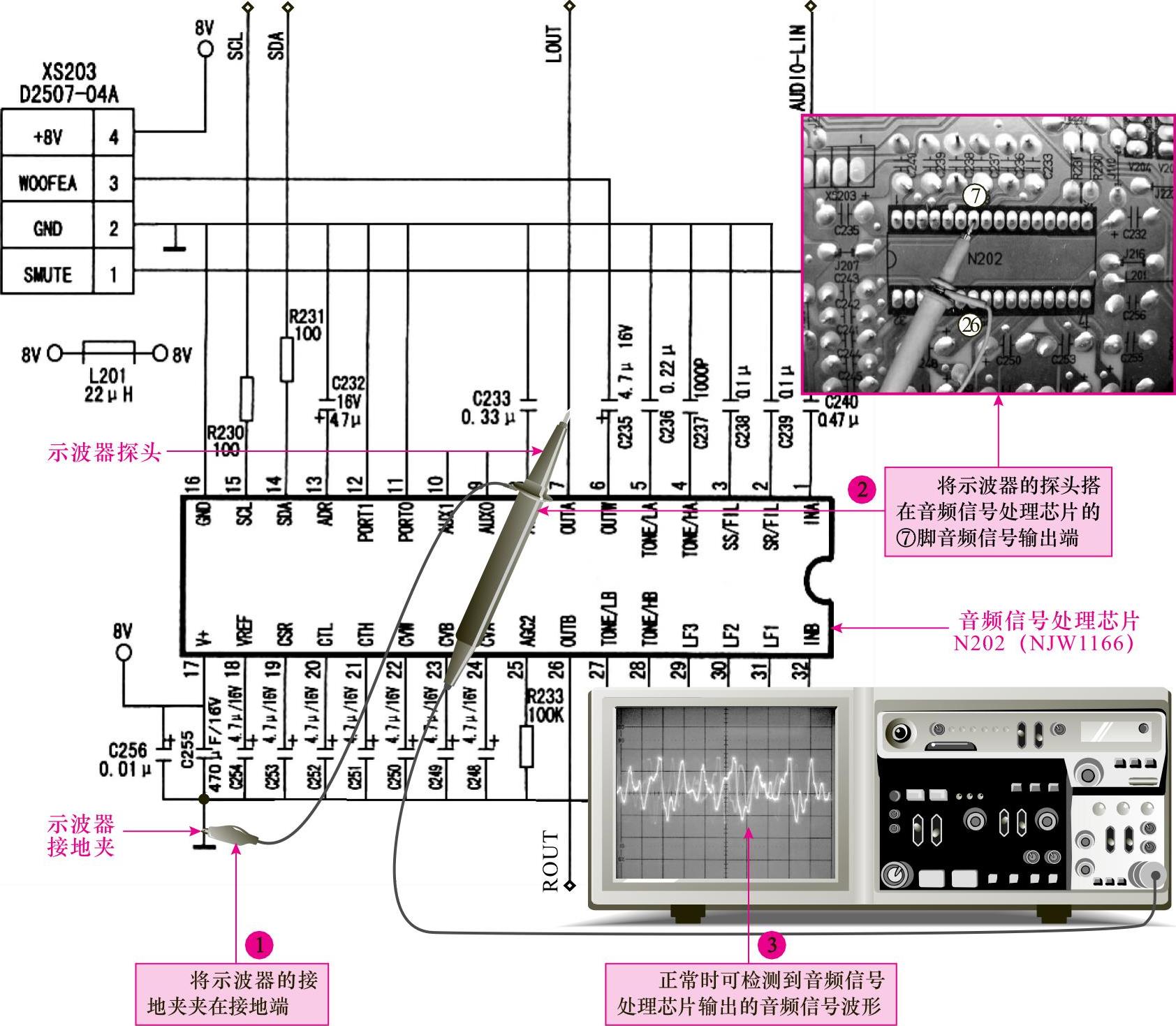

若音频功率放大器的供电电压正常，却仍无音频信号输出，则应对音频信号处理芯片送来的音频信号进行检测。音频信号处理芯片输出信号的检测方法如图11-29所示。

图11-29 音频信号处理芯片输出信号的检测方法

若音频信号处理芯片输出信号正常，即音频功率放大器输入信号正常，则表明音频功率放大器本身可能损坏；若输入的信号波形不正常，则应继续对其前级电路进行检测。

（4）检测音频信号处理芯片的工作条件

图解演示

若音频信号处理芯片无音频信号输出，则此时需要对音频信号处理芯片的工作条件（供电电压、I²C总线控制信号）进行检测，判断其是否满足需求。检测方法如图11-30所示。

图11-30 音频信号处理芯片工作条件的检测

（5）检测音频信号处理芯片的输入信号

图解演示

若音频信号处理芯片的各工作条件均正常，而仍无音频信号输出，则应对音频信号处理芯片输入的音频信号进行检测。音频信号处理芯片输入信号的检测方法如图11-31所示。

（6）检测音频信号切换电路的输入信号

AV音频信号接口的音频信号需要首先送入音频信号切换电路，经其内部选择切换后，送入音频信号处理芯片中。因此若当选择AV接口输入音频信号时，音频信号处理芯片无音频信号输入（音频信号切换电路无输出），则此时还应对音频信号切换电路的各路输入信号进行检测（检测方法与其他信号波形的检测方法相同，在此不再赘述）。

若音频信号切换电路输入的音频信号正常，且工作条件也能够满足，而输出端仍无音频信号输出，则表明音频信号切换电路本身可能损坏；若输入的音频信号波形不正常，则应继续对其前级的接口电路进行检测。
