1.电磁炉电源电路的检修分析

若电磁炉的电源电路出现故障，则通常表现为电磁炉不能正常工作，例如不能开机、风扇不转动、操作按键无反应等。

图解演示

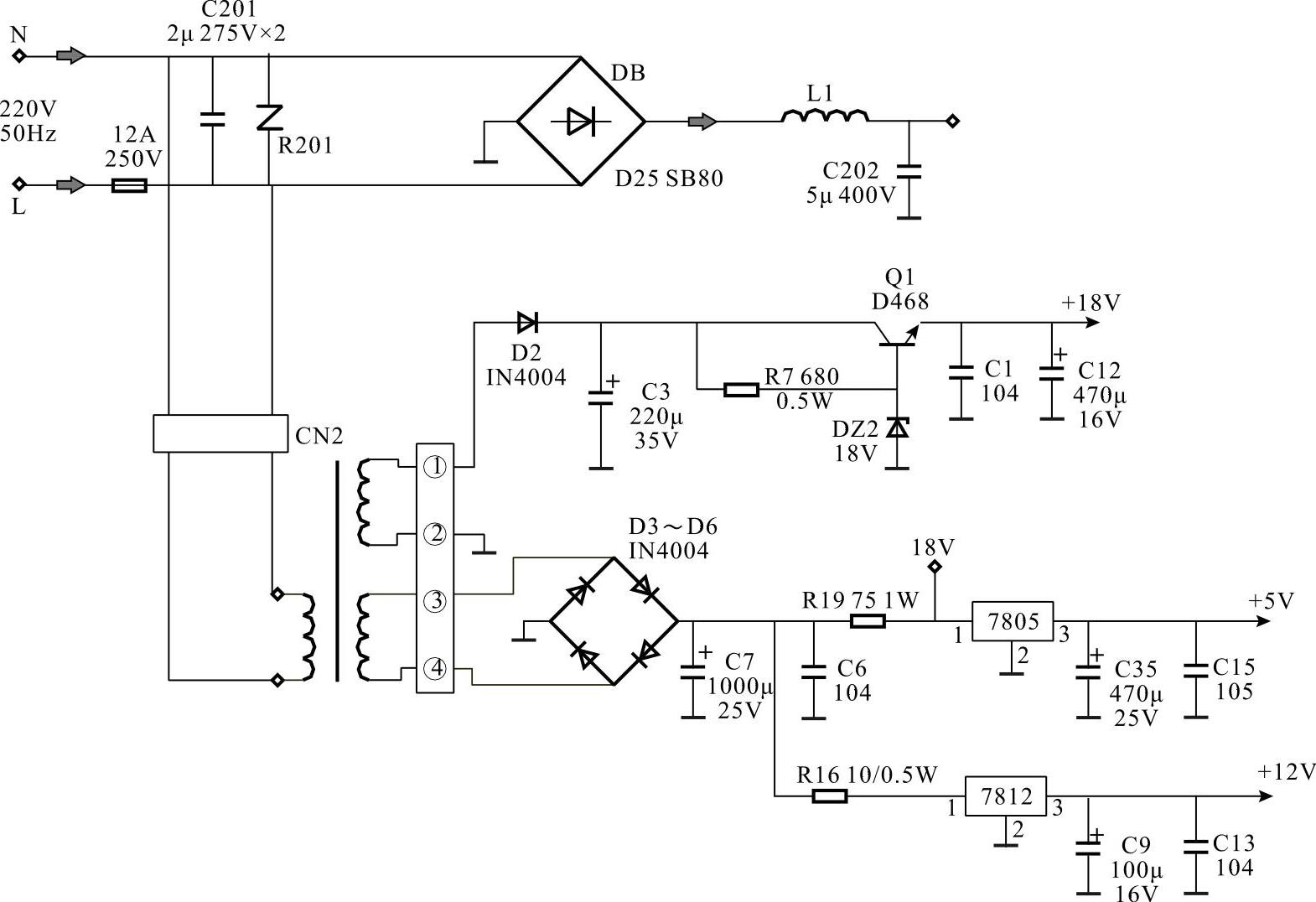

图10-65所示为典型电磁炉（格兰仕C16A型）的电源电路，根据电路的功能分布，可将该电源电路分为巿电输入电路、整流滤波电路和低压电源电路。

图10-65 格兰仕C16A型电磁炉电源电路

（1）巿电输入电路

图解演示

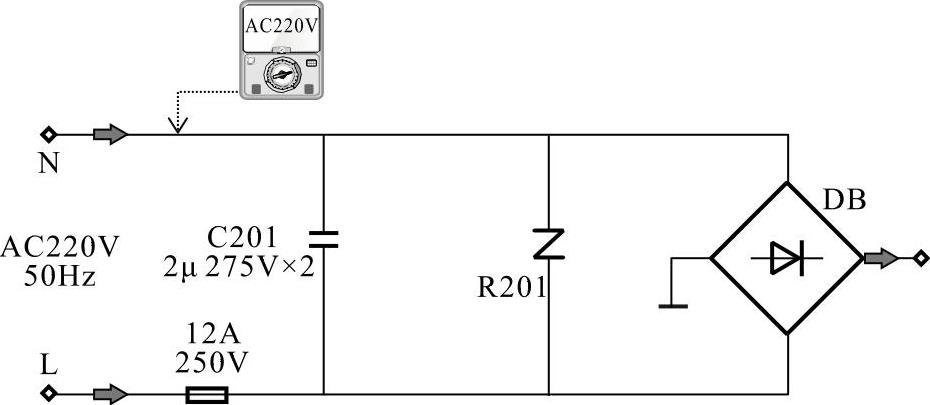

对于巿电输入电路的检修，应根据其电压输入流程逐级进行检测，从而查找出故障线索，判定故障的元器件，图10-66所示为电磁炉中的巿电输入电路。

图10-66 电磁炉中巿电输入电路的电路图

电磁炉开机后，交流220V会通过电源线和接线柱送入桥式整流堆电路中。对巿电输入电路进行检测时，应首先对交流220V供电电压进行检测，若该电压不正常，则应对电源线和接口进行检测。

交流220V电压经熔断器、滤波电容C201以及压敏电阻R201等元器件，滤除巿电的高频干扰后，送往整流滤波电路中。检测时，应对熔断器、滤波电容、压敏电阻等进行检测。

图解演示

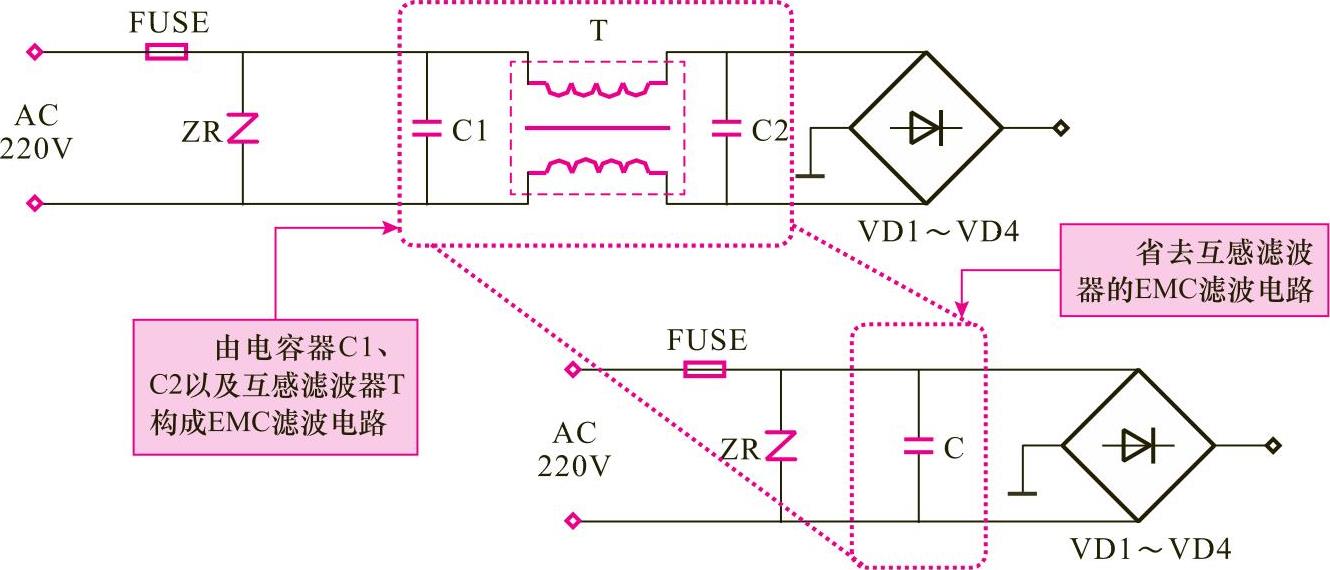

不同型号电磁炉的巿电输入电路也有所区别，图10-67中的电容器C1、C2和互感滤波器T构成的电路为EMC滤波电路，用来滤除市电中的高频干扰，防止强脉冲冲击炉内电路，同时抑制电磁炉工作时对市电的电磁辐射污染，如图10-67所示，而有一些电磁炉的巿电输入电路中则只采用一个谐波吸收电容C进行滤波。

图10-67 典型市电输出电路

（2）整流滤波电路

图解演示

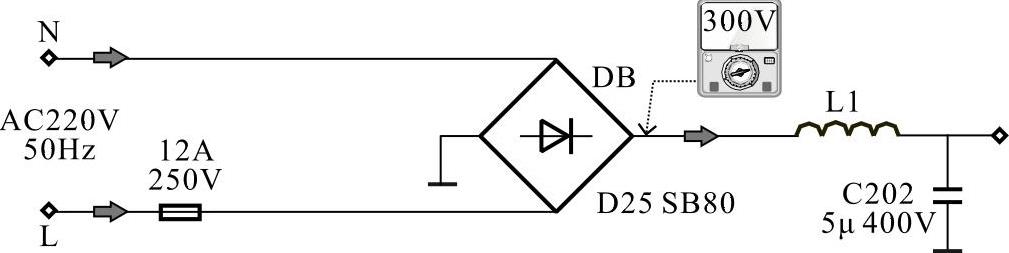

对整流滤波电路的检修，应根据其电压输入流程进行逐级检测，从而查找出故障线索，判定故障的元器件，图10-68所示为高压整流滤波的检测部位。

图10-68 电磁炉中高压整流滤波的电路图

巿电输入电路输出的交流220V电压，经过桥式整流堆DB整流后输出+300V的直流电压，再由扼流圈L1和电容器C202构成的低通滤波器进行平滑滤波，并阻止功率输出电路产生的高频谐波。

对整流滤波电路进行检测时，应首先对+300V直流电压进行检测，若该电压不正常，则应对桥式整流堆进行检测；若电压正常，则应对扼流圈L1和滤波电容器C202进行检测。

（3）低压电源电路

图解演示

对低压电源电路的检修，应根据其电路的工作流程进行逐级检测，从而查找出故障线索，判定故障的元器件，图10-69所示为低压电源电路的检测要点。

图10-69 电磁炉中低压电源的电路图

1）交流220V电压加到降压变压器的初级绕组，其次级有A、B两个绕组，A绕组经连接插件CN1的①脚输出，经整流滤波电路（D2、C3）整流滤波，再经稳压电路（Q1、ZD2）稳压后，输出+18V直流电压，为其他电路供电。对该部分进行检测时，应检测输出的直流电压是否正常，若电压不正常，则应对该电路的整流二极管、滤波电容、射极输出器以及稳压二极管等进行检测。

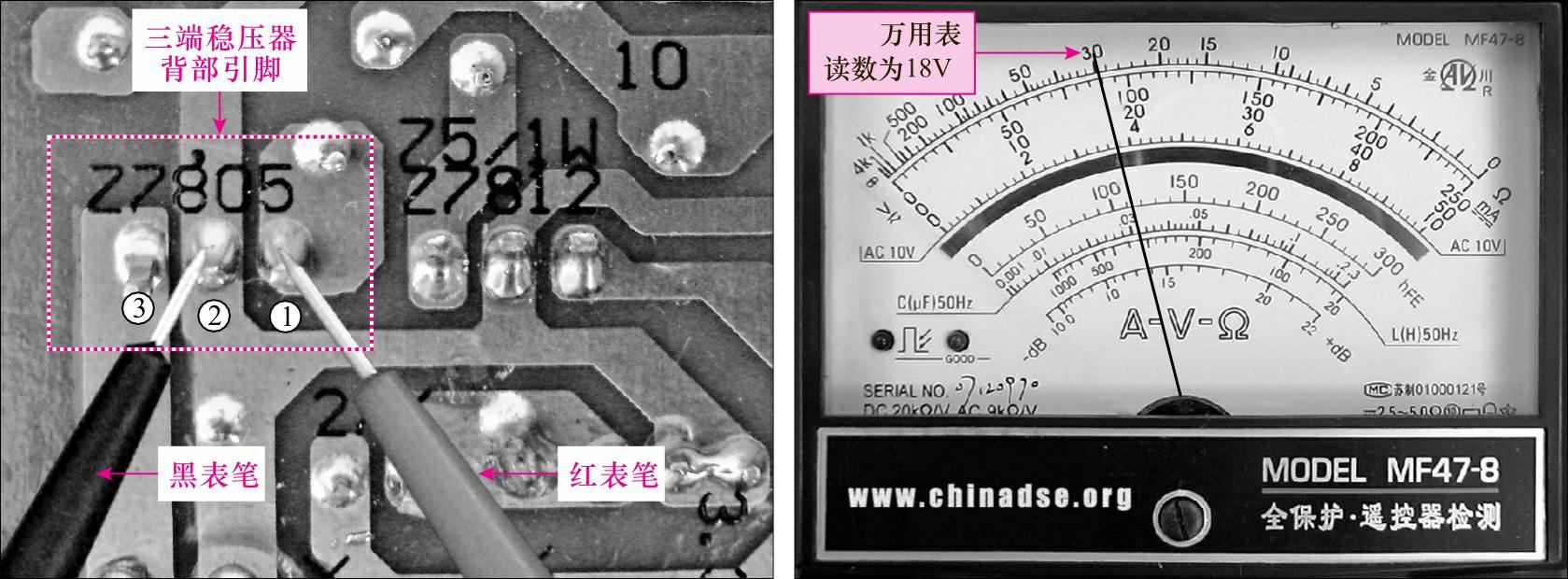

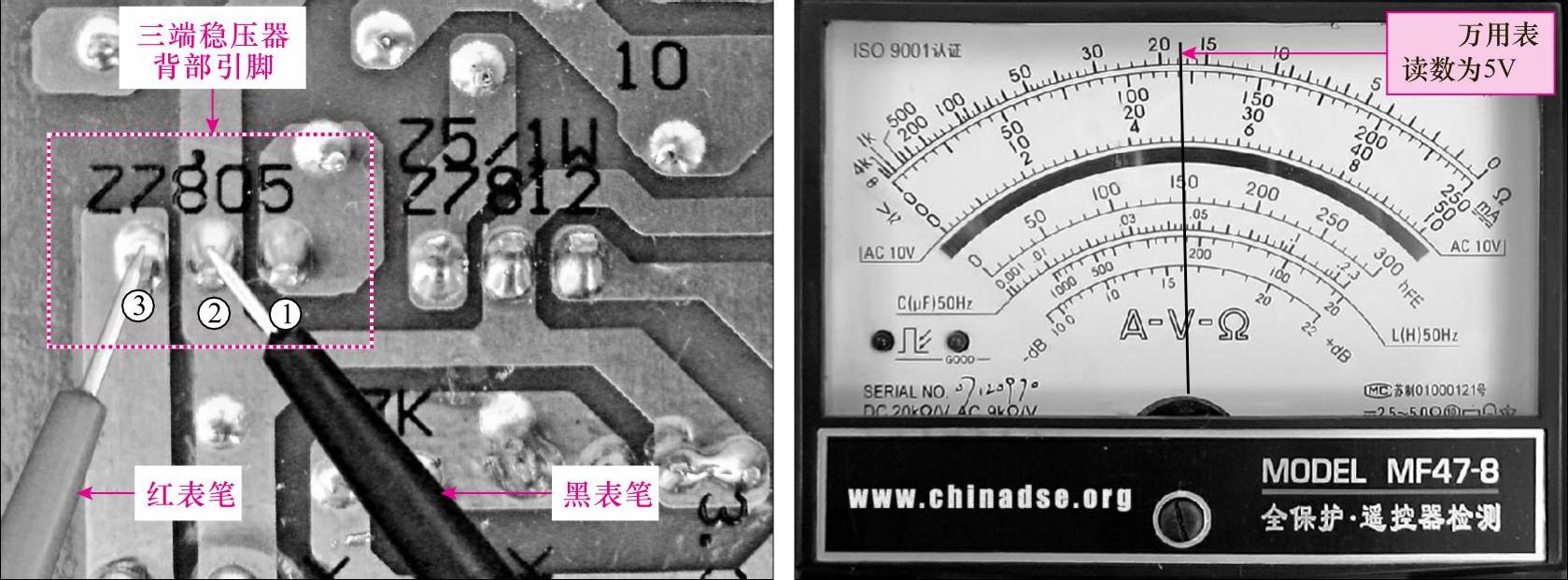

2）降压变压器的次级绕组B经连接插件的③脚和④脚输出交流低电压，经桥式整流电路（D3～D6）整流滤波后分为两路，一路经电阻器R19和三端稳压器7805输出+5V的直流电压；另一路经电阻器R16和三端稳压器7812输出+12V的直流电压。在检测该部分电路时，主要是检测输出的直流电压是否正常，若输出的电压不正常，则应对整流电路、三端稳压器进行检测。

提示说明

射极输出器Q1的基极接有18.5V的稳压二极管ZD2，稳压二极管ZD2主要是用来将射极输出器Q1基极的电压稳定在18V，从而使Q1发射极输出的电压等于18.5V-Vb_E，由于三极管基极和发射极之间的结电压为一恒定值（0.5～0.7V），因而输出电压可稳定在18V左右。

2.电磁炉电源电路的检修方法

检修电磁炉的电源电路时，可顺其基本的工作流程，对电路中的主要元器件进行检测，例如熔断器、滤波电容器、桥式整流堆、扼流圈、降压变压器、三端稳压器以及稳压二极管等。

（1）熔断器的检测

检测熔断器时，首先观察熔断器的外观，查看是否有破裂、烧焦的痕迹，然后再对其阻值进行检测，检测时将万用表调至“×1”电阻档，红、黑表笔分别搭在熔断器两端，正常情况下，阻值几乎为零，若阻值为无穷大，则说明熔断器已损坏。

提示说明

引起电磁炉中熔断器损坏的原因很多，常见的主要有电路过载或元器件短路引起的过电流，因此当检修过程中发现熔断器烧坏后，不仅要更换新的符合该电路型号的熔断器，还应进一步检查电路中其他部位是否有短路损坏的元器件，否则即使更换熔断器，开机后仍会被烧断，而且还可能会进一步扩大故障范围。

（2）过电压保护器的检测

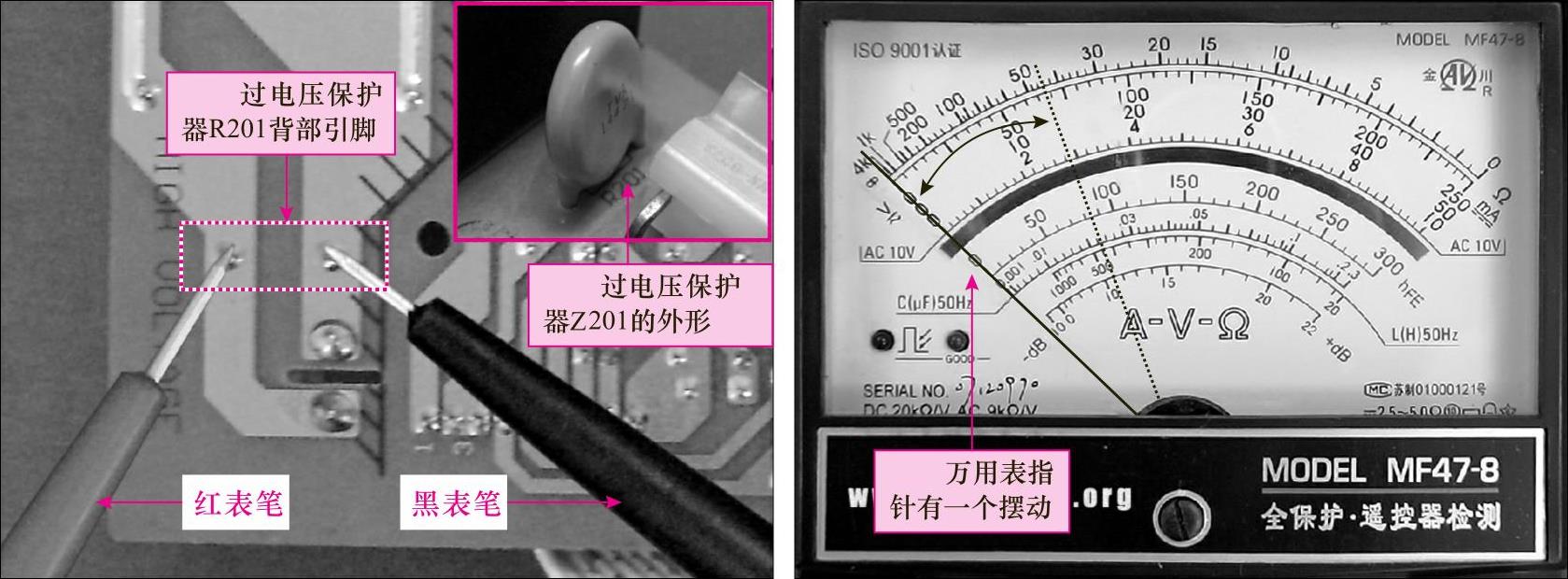

判断过电压保护器是否损坏，主要是通过万用表检测其两引脚间的阻值，正常情况下，检测时，将万用表的红、黑两表笔分别搭在过电压保护器的两引脚端，其阻值比较大，通常应大于几百兆欧，如图10-70所示。

图10-70 过电压保护器Z201的检测方法

提示说明

正常情况下，过电压保护器两引脚间阻值的这种变化是由于其外部有并联电容的影响。为了能够对过电压保护器进行更准确的检测，还可以将其从电路板上取下来，进行开路检测。在开路状态下，过电压保护器的正、反向阻值都应为无穷大，如果阻值较小则说明该过电压保护器本身已经损坏。

（3）桥式整流堆的检测

桥式整流堆DB一共有4个引脚，判断其好坏一般可在通电的情况下，检测桥式整流堆的交流输入电压和直流输出电压值。若测得桥式整流堆的电压均正常，则表明桥式整流堆正常。

图解演示

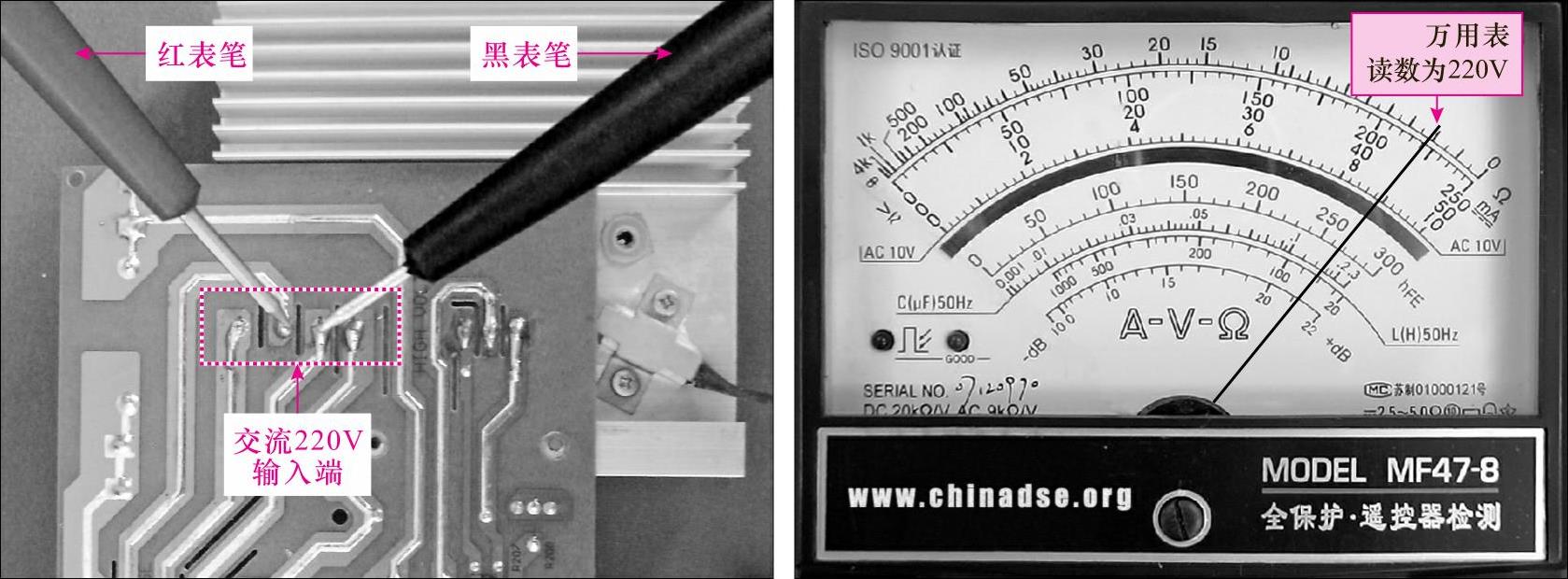

检测时，首先将万用表的量程调至“交流250V”电压档，两表笔分别搭在桥式整流堆的交流输入端，如图10-71所示，正常情况下，应测得有交流220V左右的电压值。

图解演示

然后将万用表调至“直流500V”电压档，黑表笔搭在桥式整流堆直流输入端的负极上，红表笔搭在正极上，正常情况下可检测到约300V直流电压，如图10-72所示。若输入电压正常，而输出电压不正常，则说明桥式整流堆已损坏。

（4）扼流圈的检测

图解演示

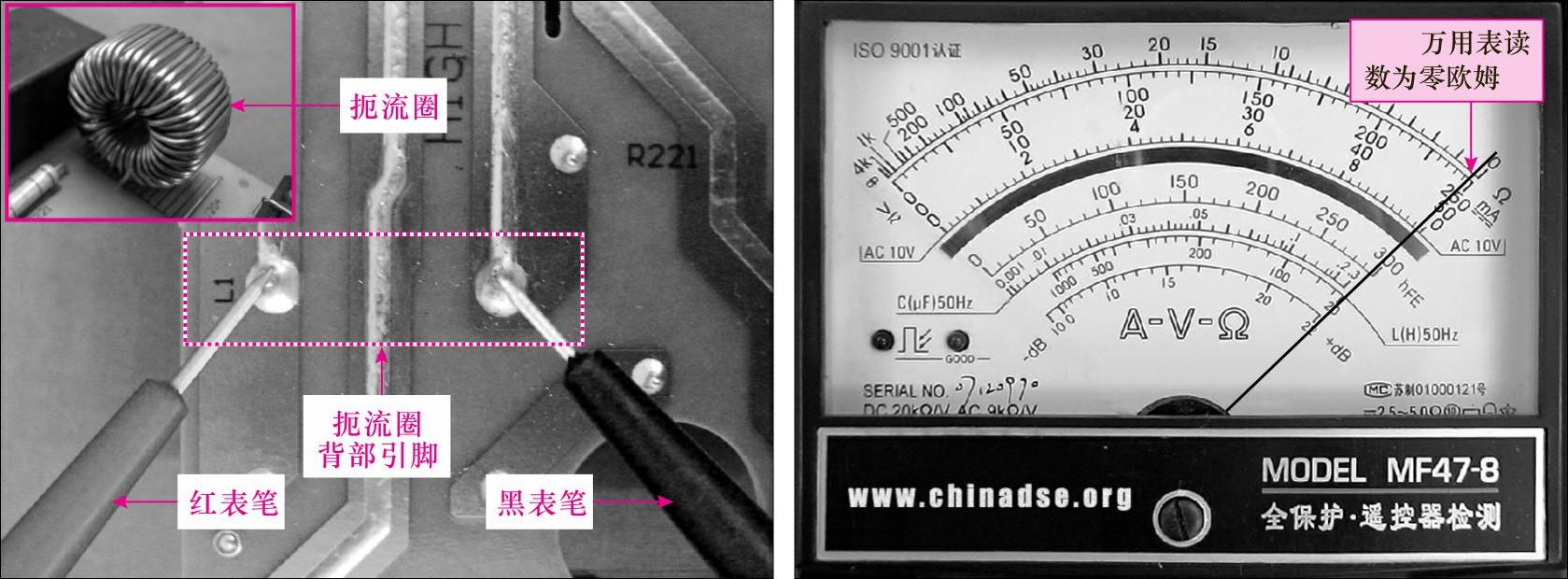

检测电磁炉中的扼流圈时，可以使用万用表检测扼流圈两引脚间的阻值，若测得阻值接近0Ω，则表明扼流圈正常，如图10-73所示。

图10-71 桥式整流堆DB交流输入电压的检测

图10-72 桥式整流堆DB输出电压的检测方法

图10-73 扼流圈L1的检测方法

（5）平滑电容器的检测

图解演示

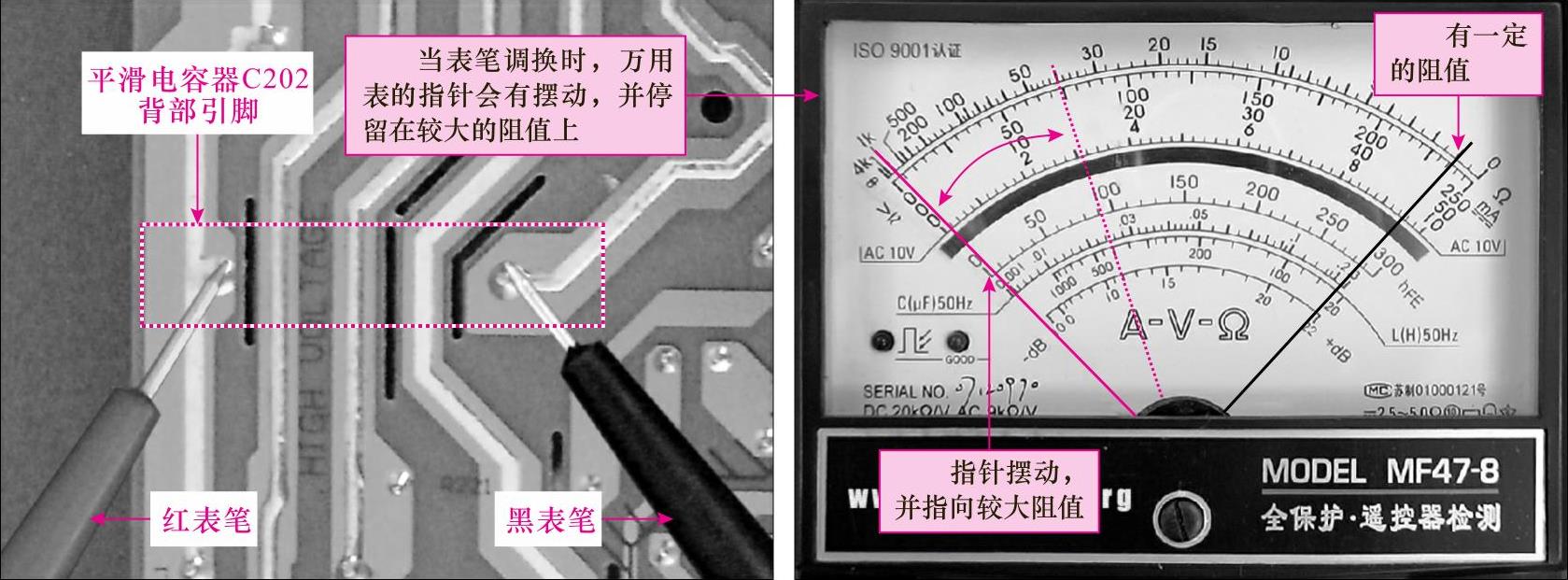

可通过使用万用表的电阻档检测平滑电容器两引脚间的阻值来判断平滑电容器C202的性能是否正常。如图10-74所示，检测时，由于平滑电容器与桥式整流堆DB连接，因此在检测过程中可以检测到一定的阻值，而当表笔调换时万用表的指针会有摆动的情况，并停留在较大的阻值上。

图10-74 平滑电容器C202的检测方法

（6）降压变压器的检测

图解演示

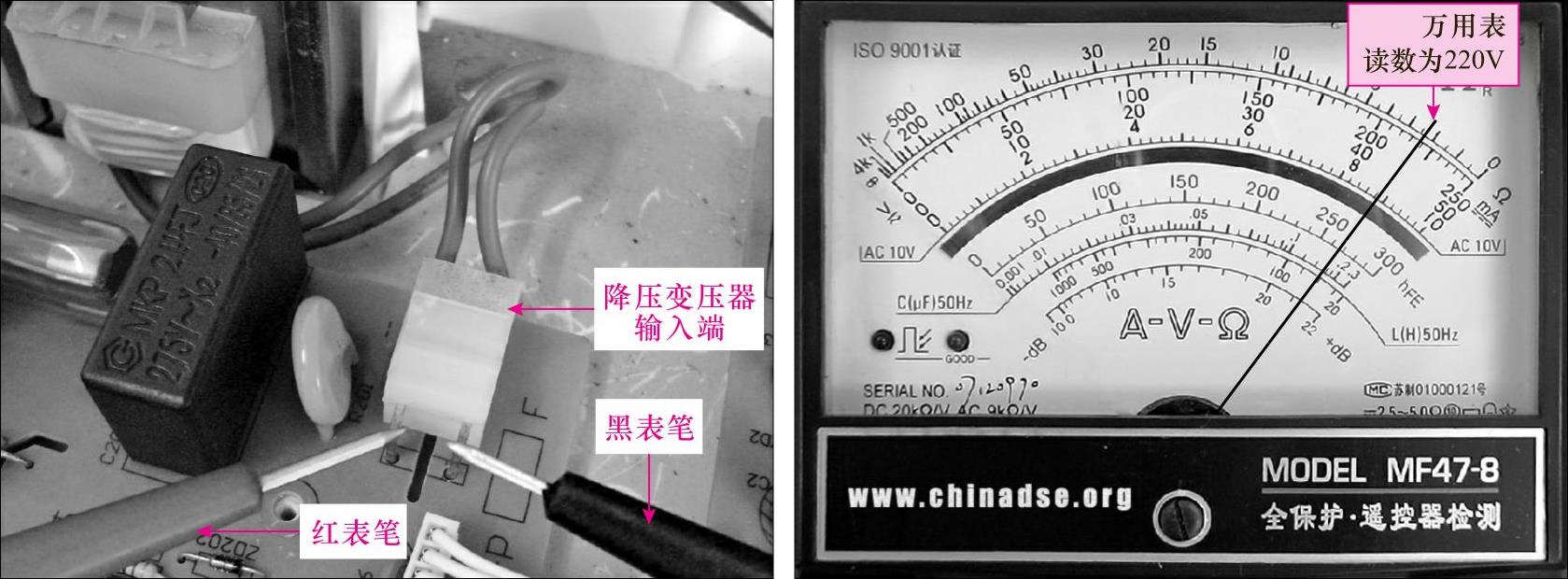

判断降压变压器是否损坏时，主要是对降压变压器的输入端和输出端的电压进行检测，如图10-75所示，将万用表的红、黑表笔分别搭在降压变压器的交流输入端，正常情况下应测得220V左右的交流电压。

图10-75 降压变压器输入电压的检测方法

图解演示

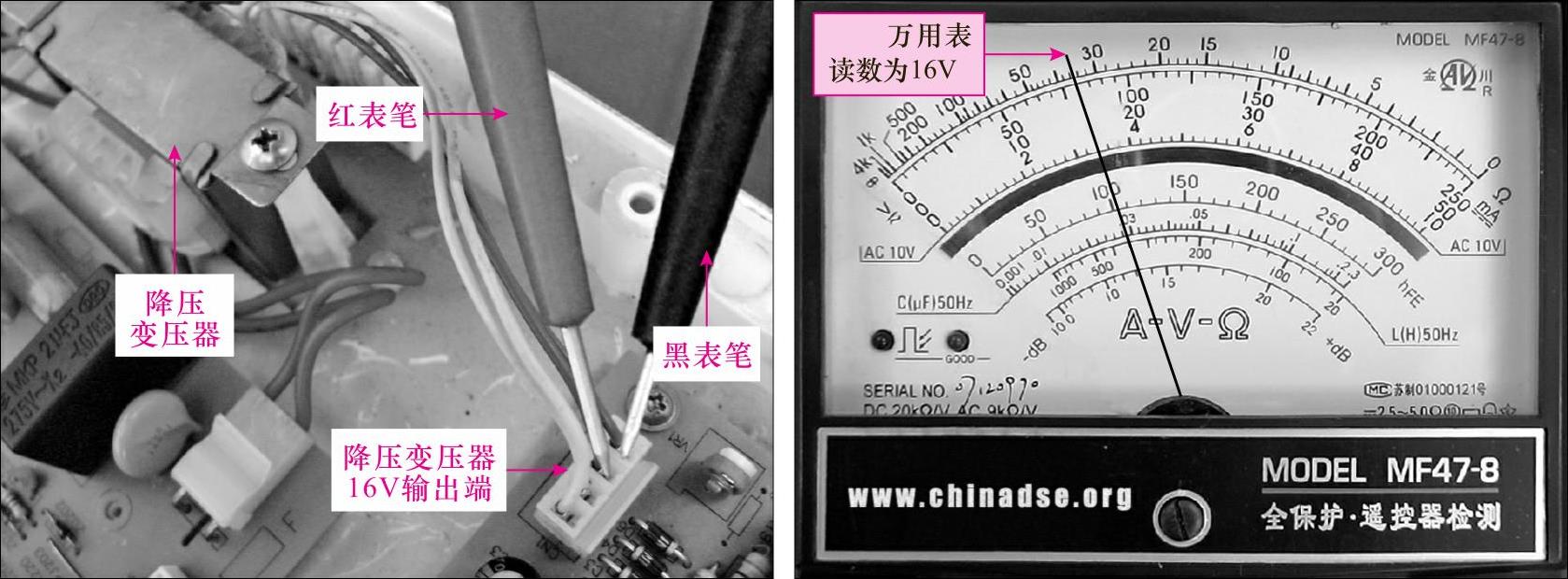

然后检测降压变压器输出端，根据前文降压变压器的标识得知，B绕组（蓝色）输出端的电压应为交流16V；A绕组（黄色）输出端的电压应为交流22V，将万用表的红、黑表笔分别搭在两根蓝色或黄色输出端，如图10-76所示，正常情况下，应测得16V或22V电压，若输入的电压正常，而输出的电压不正常，则说明该降压变压器已经损坏。

（7）稳压二极管的检测

图解演示

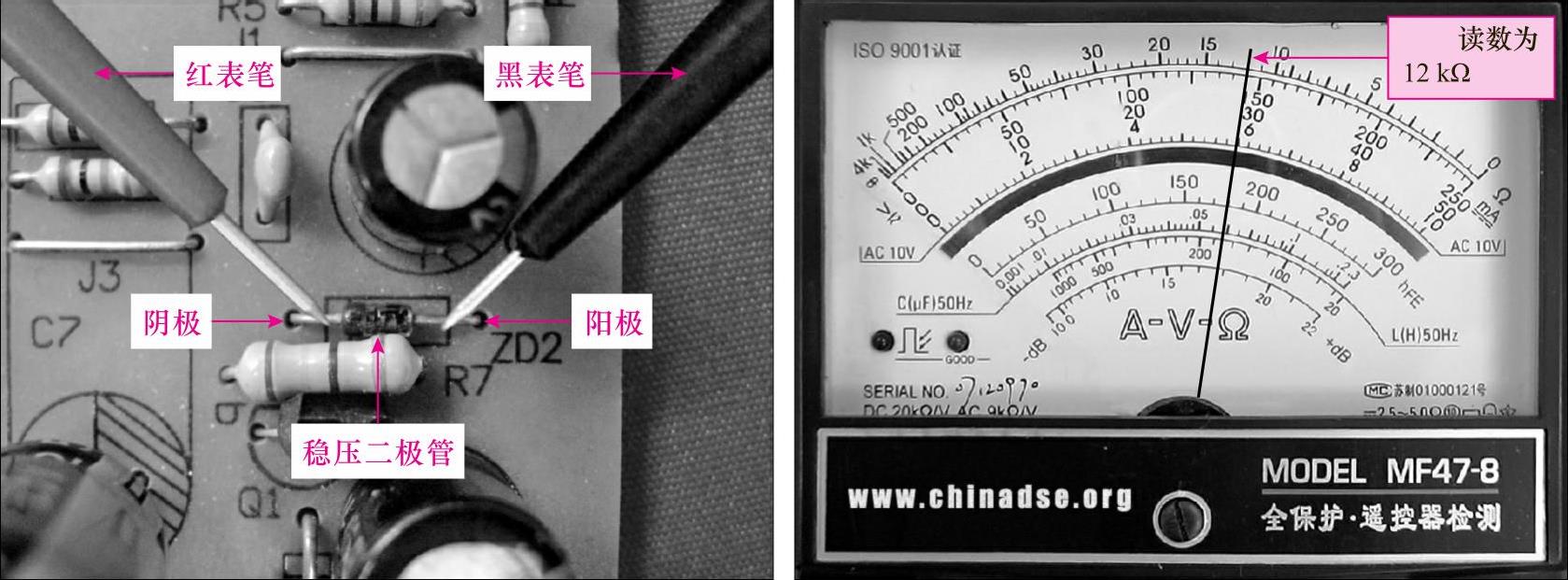

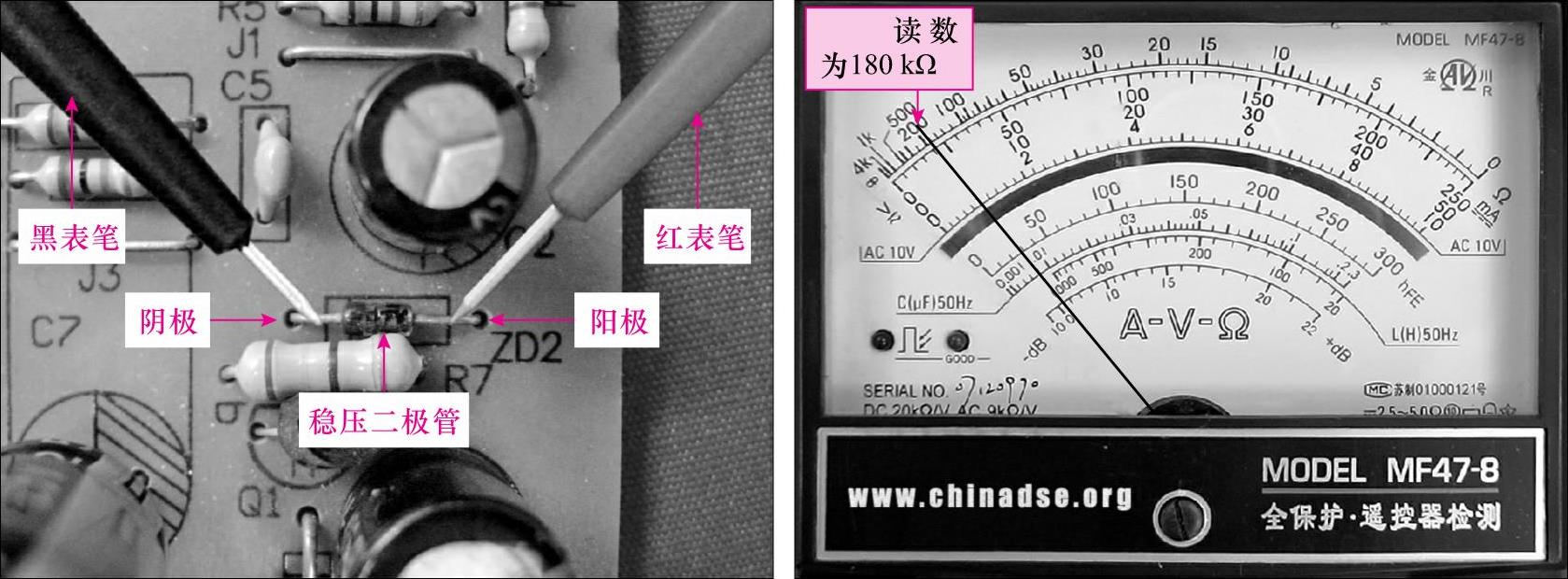

检测稳压二极管ZD2的性能是否正常时，主要是在工作状态检测两引脚之间的直流电压或是在断电状态检测其正反向的阻值是否正常，如图10-77所示，在断电状态下，将万用表的红表笔搭在稳压二极管的阴极，黑表笔搭在稳压二极管的阳极，正常情况下，其正向阻值应为12kΩ。
