电磁炉的工作原理详解

【摘要】:图解演示图10-64所示为典型电磁炉的整机工作过程。图10-63 典型电磁炉中的操作显示电路图10-64 典型电磁炉的整机工作过程从图中可知,市电交流220V进入电磁炉以后,分为两路:一路经电源变压器降压,再经低压整流滤波电路后输出直流低压,为微处理器MCU或其他电路进行供电;另一路经过高压整流滤波电路后,生成300V直流电压送入功率输出电路。微处理器MCU对接收到的锅质检测信号进行判断,若有锅且锅质正常,则输出PWM信号,送往PWM调制电路中。

图解演示

图10-64所示为典型电磁炉的整机工作过程。可以看到,电磁炉在工作时,由电源电路为各单元电路及功能部件提供工作时所需要的各种电压。

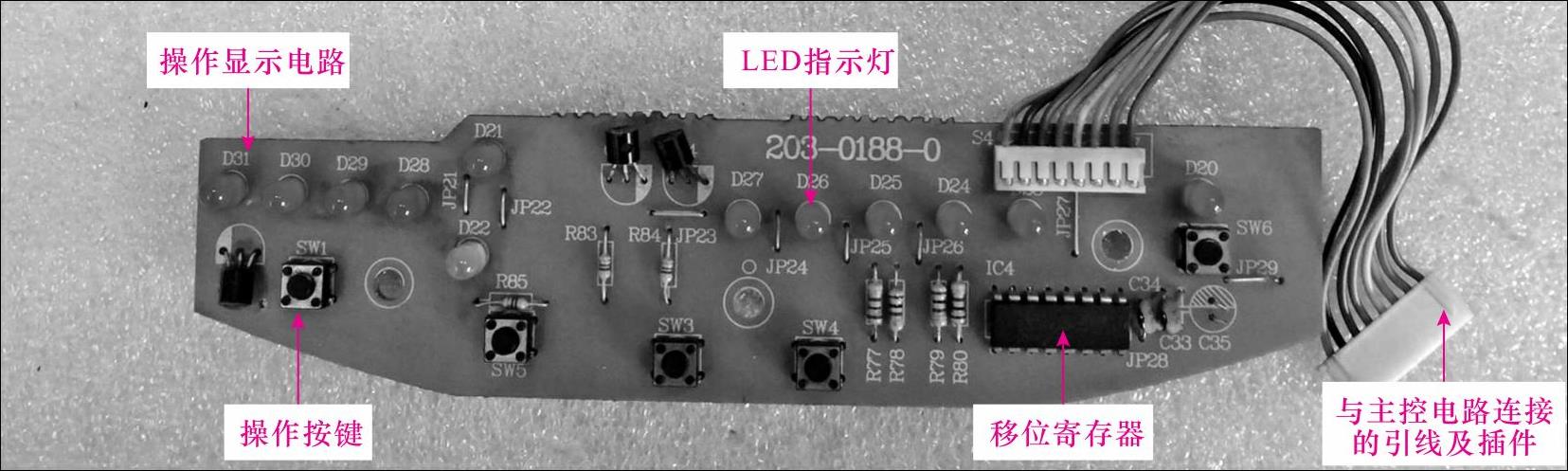

图10-63 典型电磁炉中的操作显示电路

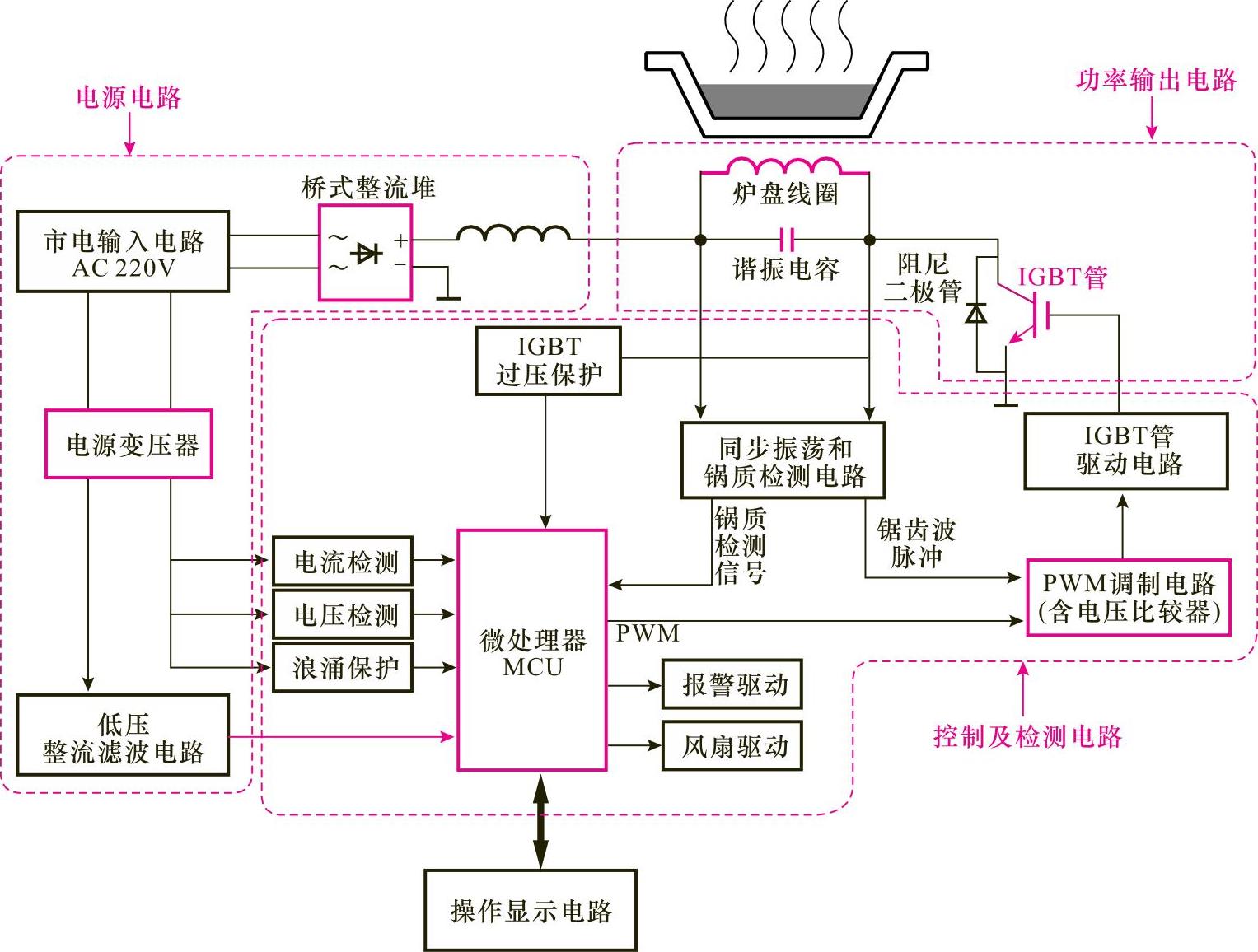

图10-64 典型电磁炉的整机工作过程

从图中可知,市电交流220V进入电磁炉以后,分为两路:一路经电源变压器降压,再经低压整流滤波电路后输出直流低压,为微处理器MCU或其他电路进行供电;另一路经过高压整流滤波电路后,生成300V直流电压送入功率输出电路(炉盘线圈及IGBT)。通常炉盘线圈与谐振电容构成并联谐振电路,将炉盘线圈两端的电压送入同步振荡和锅质检测电路中,通过两个信号的比较,分别输出锅质检测信号和锯齿波脉冲信号,再分别送入微处理器MCU和PWM调制电路中。

微处理器MCU对接收到的锅质检测信号进行判断,若有锅且锅质正常,则输出PWM信号,送往PWM调制电路中。

PWM调制电路接收来自同步振荡电路的锯齿波脉冲和微处理器MCU送来的PWM信号,这两路信号经PWM调制电路处理后,输出端就会输出不同脉冲宽度的脉冲信号,送入IGBT驱动电路中进行放大驱动,经放大后的驱动信号送给功率输出电路中的IGBT,使炉盘线圈产生高频振荡电流,从而产生出交变的磁场,对铁质软磁性炊具进行磁化,在炊具的底部形成许多由磁力线感应出的涡流,将电能转化为热能,从而实现对食物的加热。

在电磁炉主电路的四周还有多个检测保护电路,这些电路对主电路进行控制。其中市电交流220V进入电磁炉以后,分别送入电流检测电路和电压检测电路、浪涌保护电路中,经电流检测电路和电压检测电路处理后,将控制信号送入MCU智能控制电路中,而浪涌保护电路送出的控制信号则送入PWM调制电路中,对振荡信号进行控制。

功率输出电路由温度检测电路、锅质检测电路、IGBT过电压保护电路进行控制,将检测到的信号分别送入MCU智能控制电路或PWM调制电路中,对主电路进行监控和保护。风扇驱动电路和报警驱动电路也是由MCU智能控制电路进行控制的。
