控制装置出现故障，会导致微波炉通电后，微波火力控制失常、微波炉设定时间失灵、微波炉不停地工作等现象。若怀疑控制装置出现故障，则需要对该装置中的各组件进行拆卸分离，对可能损坏的部件分别进行检查，一旦发现故障，就需要寻找可替代的新控制装置进行代换。

1.报警铃的检查

图解演示

报警铃出现故障主要表现为无报警声，此时，需要对其进行检修。图10-53所示为报警铃的检修方法。

2.同步电动机的检测

图解演示

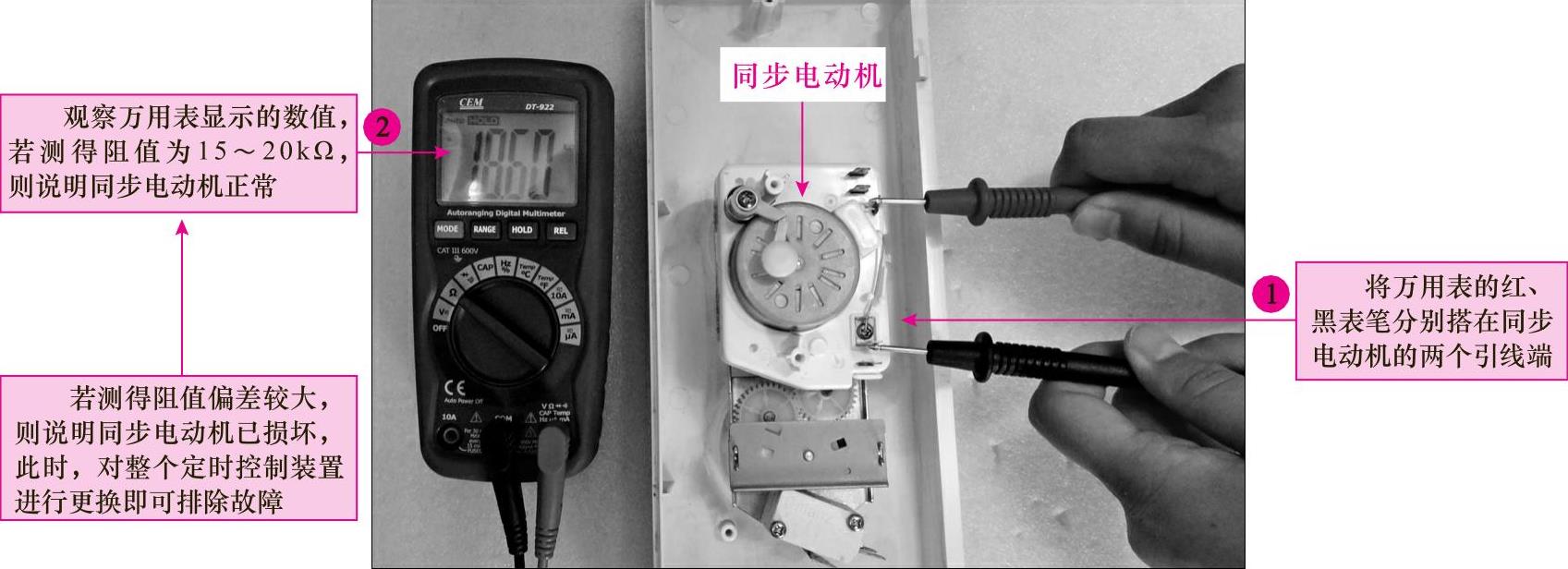

若同步电动机出现损坏，则直接导致定时/火力控制组件不能正常工作，对其进行检修时，可使用万用表检测两引脚间的阻值。图10-54所示为同步电动机的检测方法。

3.定时、火力控制组件的检测

图解演示

对定时、火力控制组件进行检修时，应先对其外部的连接端进行检测，初步判断机械控制装置是否出现故障，并顺时针旋转定时开关。图10-55所示为定时、火力控制组件的检测方法。

图10-53 报警铃的检查方法

图10-54 同步电动机的检测方法

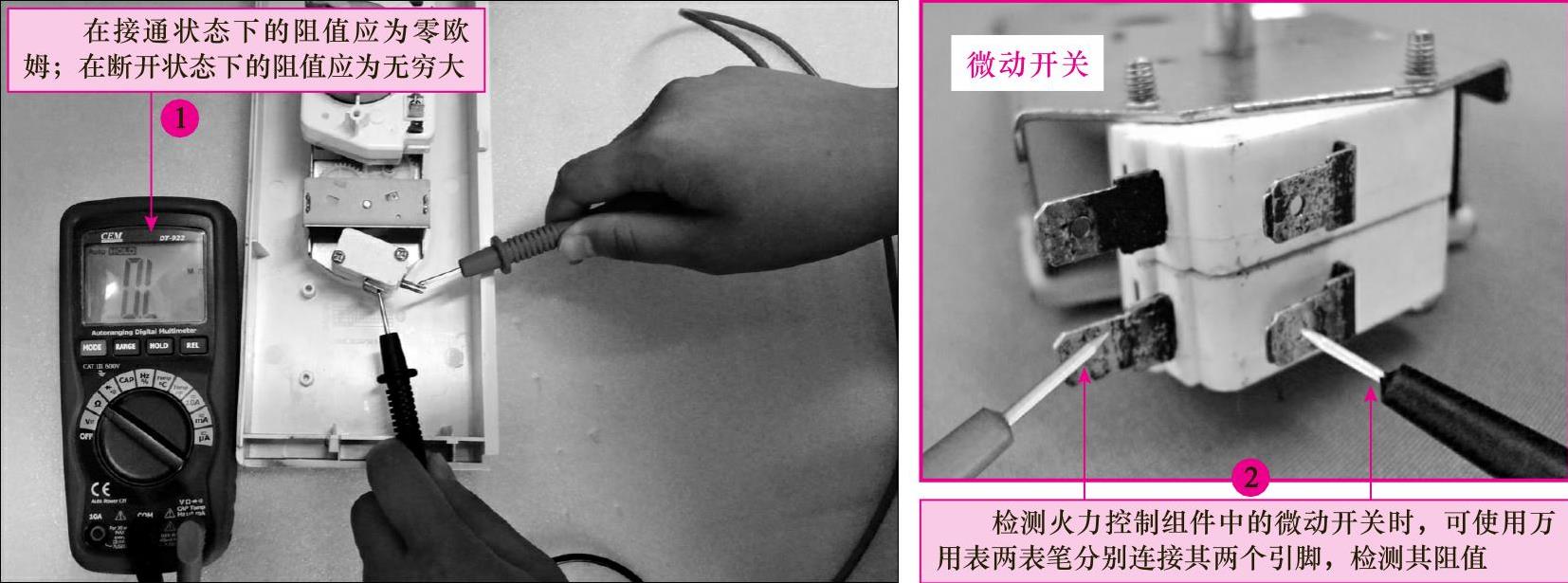

微动开关接通和断开状态下，只可检测出0Ω或无穷大两种情况，若检测出其他阻值，则表明微动开关出现故障，需要更换。

图10-55 定时、火力控制组件的检测方法

4.操作显示电路板的检测

微波炉的操作显示电路板是一个以微处理器为核心的自动检测和自动控制电路板。因此，对操作显示电路板的检测重点应为对微处理器的工作状态进行检测。

图解演示

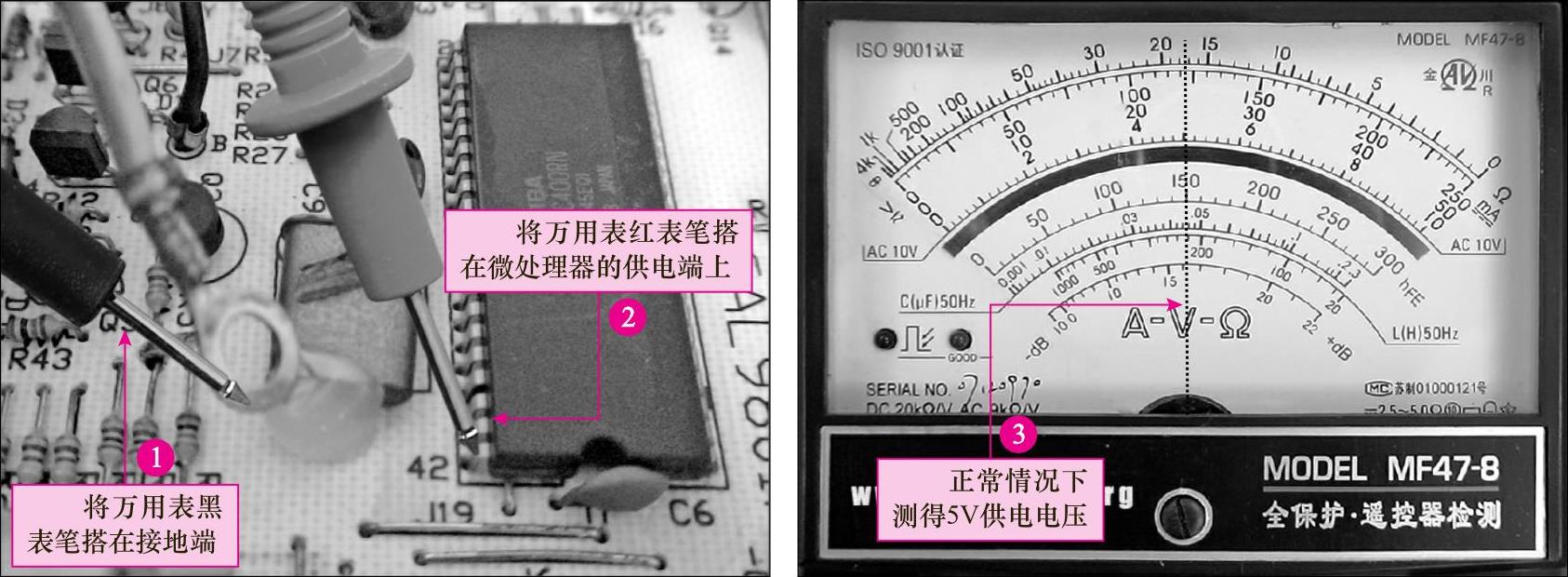

如图10-56所示，在工作状态下首先检测微处理器的工作电压。该微处理器的供电端是(42)脚，用万用表检测(42)脚与地线之间应该有5V电压。

图10-56 微处理器供电电压的检测

图解演示

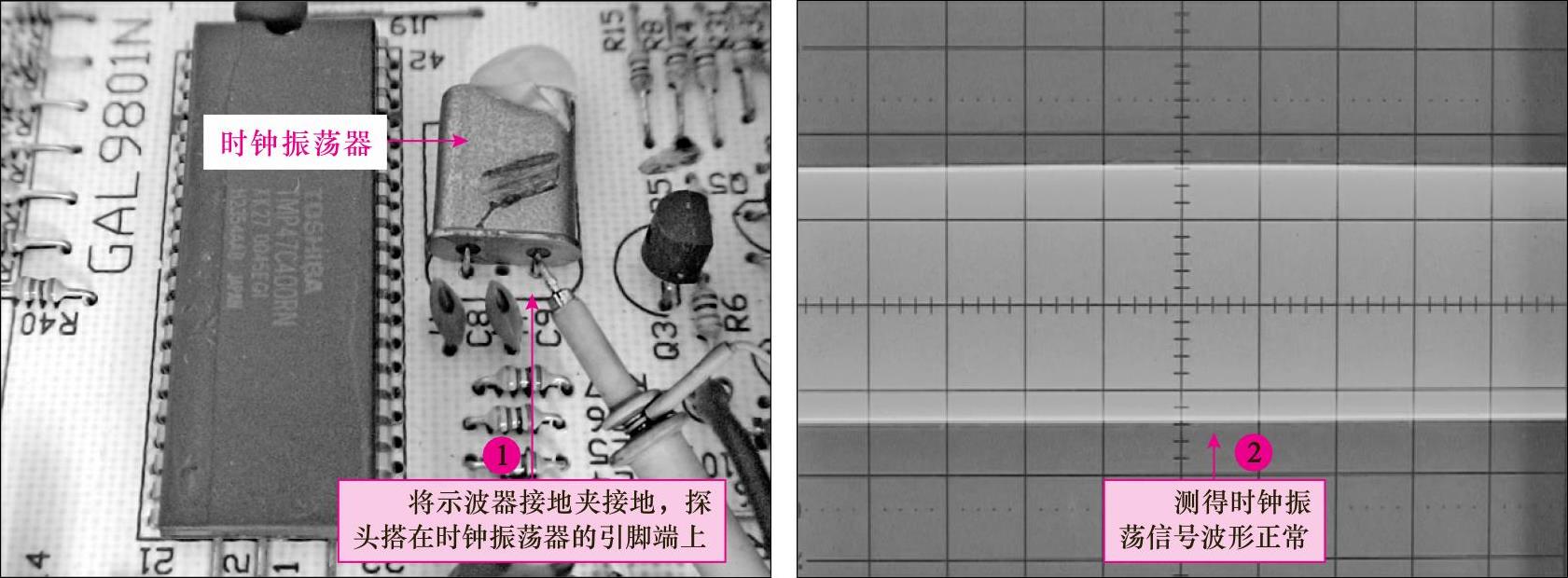

若供电电压正常，则应继续对晶振信号进行检测。时钟振荡器外接微处理器的(31)和(32)脚。在检测时，可以直接检测时钟振荡器的两端，检测操作如图10-57所示。如果没有时钟信号，微处理器就没有了节拍信号，就不能正常工作。

图解演示

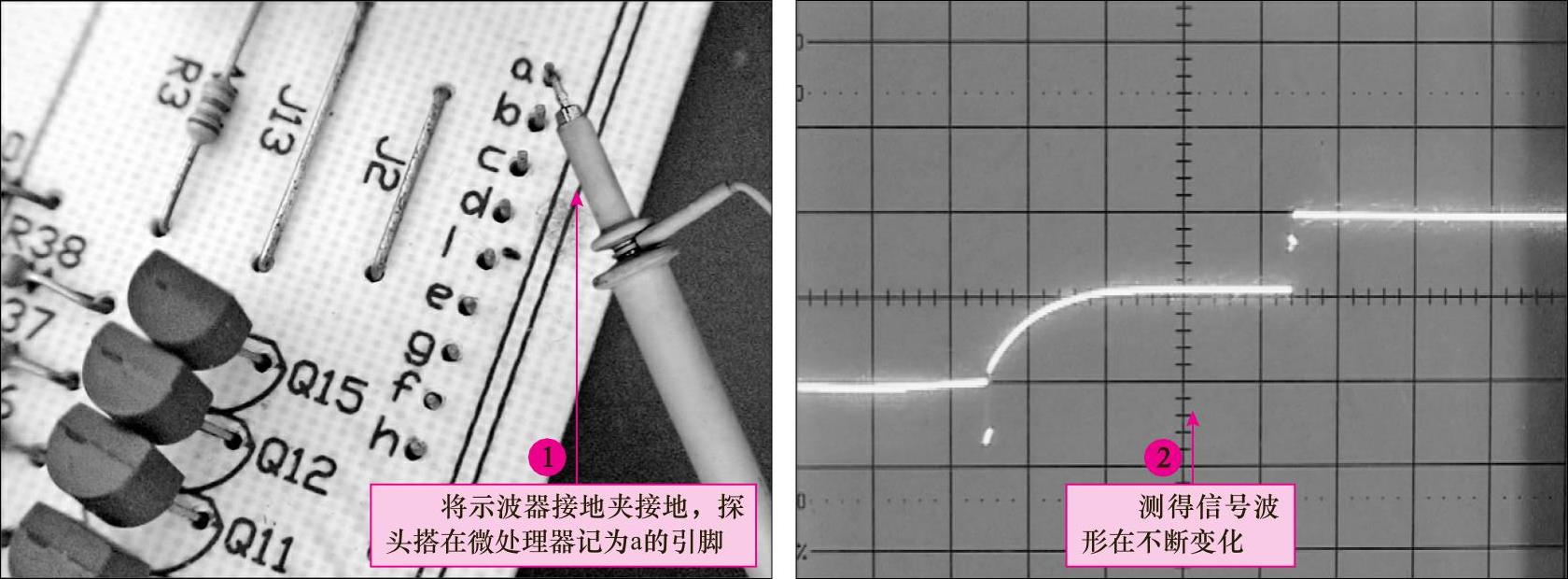

一般来讲，当供电正常、时钟信号正常时，微处理器就能正常工作。此时可以对微处理器的控制信号做进一步的检查。检测微处理器的显示控制信号时，可以从它的显示控制端检测是否有正常的信号输出。检测显示控制信号时需要使用示波器，调整示波器的幅度钮和时间轴，可以看清示波器上显示的信号波形。微处理器显示信号端的引脚不同，所显示的波形也有所不同。首先检测标记为a的引脚波形，如图10-58所示。a端是驱动显示器的阳极，它的波形是不断变化的。

图10-57 时钟振荡器的检测

图10-58 驱动显示器a端的检测

然后分别检测b、c、d、e、f、g、h端，在这里的检测不用追求波形信号的脉冲幅度以及排列顺序，只要能看清波形的基本形状就可以，因为根据显示的内容不同，脉冲信号的显示形状及排列顺序也是不同的。
