微波炉微波发射装置的故障特点与检修方法

2023-06-26 理论教育版权反馈

【摘要】：图解演示微波发射装置出现故障后，会导致微波炉不工作或微波不良等现象。图10-39 微波发射装置的检修示意图对微波发射装置进行检修时，通常需要对三部分进行检查，也就是磁控管、高压变压器，以及高压电容器和高压二极管，查找出故障后，再对相关部件进行代换。图10-41所示为磁控管阻值的检测方法。

图解演示

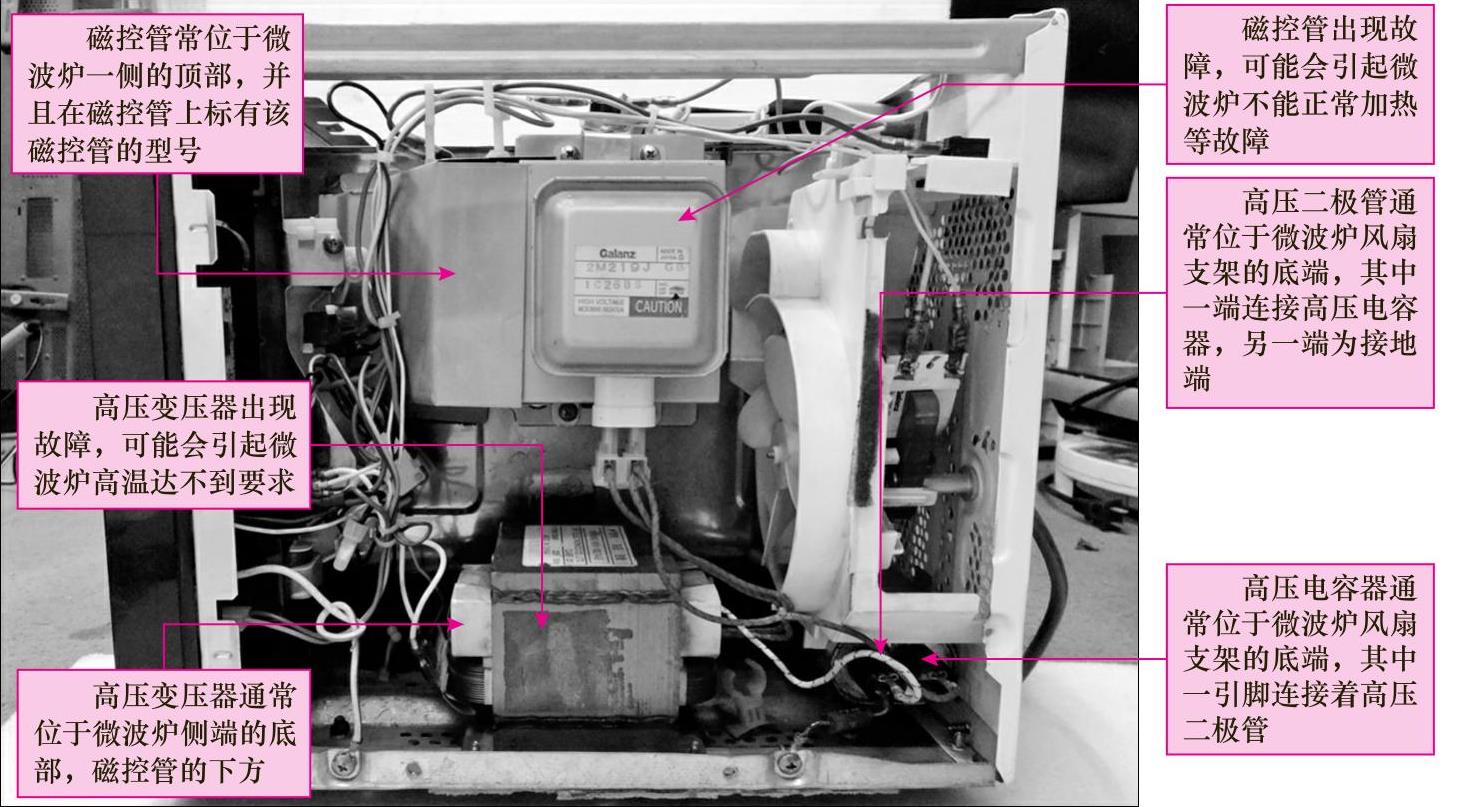

微波发射装置出现故障后，会导致微波炉不工作或微波不良等现象。若怀疑微波发射装置出现故障，则需要对该装置中的各组件进行拆卸分离，分别对可能损坏的部件进行检查，一旦发现故障，就需要寻找可替代的新部件进行代换。图10-39所示为微波发射装置的检修示意图。

图10-39 微波发射装置的检修示意图

对微波发射装置进行检修时，通常需要对三部分进行检查，也就是磁控管、高压变压器，以及高压电容器和高压二极管，查找出故障后，再对相关部件进行代换。

1.磁控管的检测

图解演示

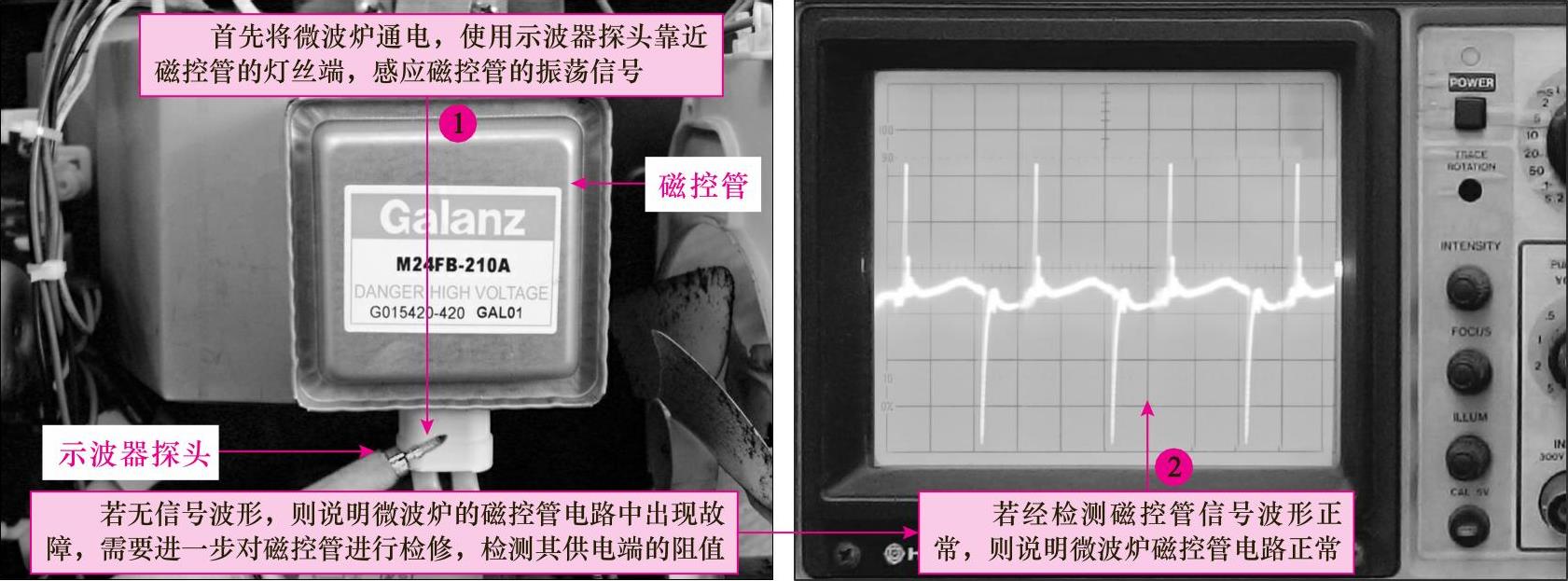

磁控管容易出现老化、内部损坏等故障。若怀疑磁控管出现问题，则需要对磁控管进行拆卸分离，并对可能损坏的部位进行检查，一旦发现故障，就需要寻找可替换的新磁控管进行代换。判断磁控管的性能是否正常时，可以对其信号波形进行检测，操作方法如图10-40所示。

图10-40 检测磁控管的信号波形

图解演示

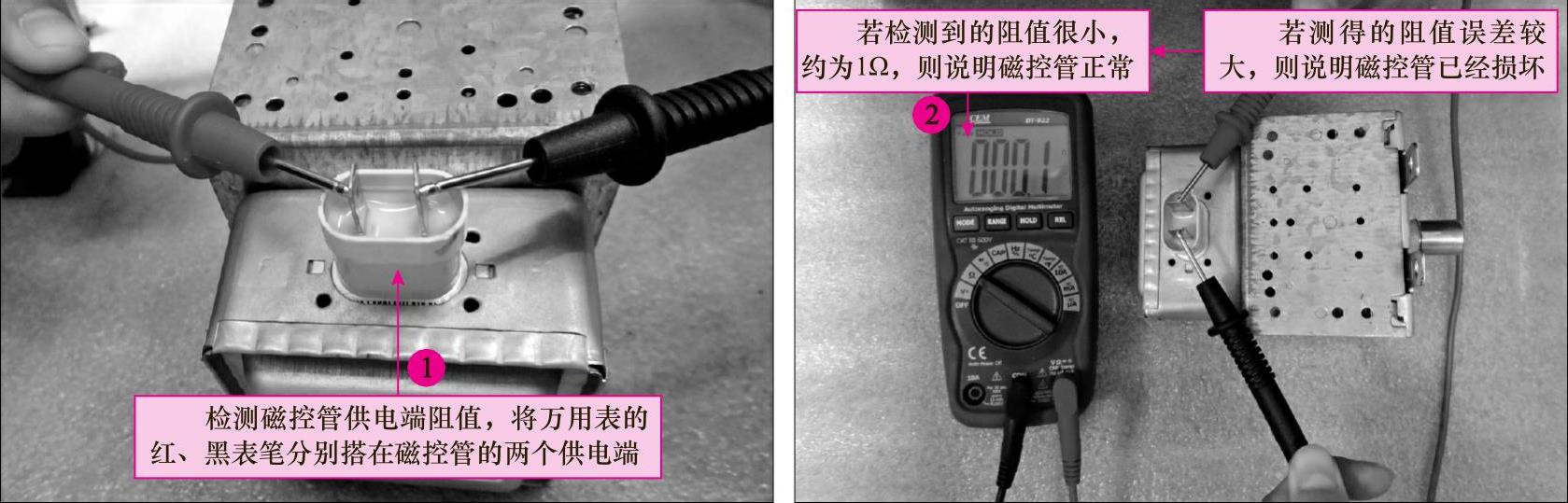

测得信号波形正常后，可以进一步检测磁控管的阻值。图10-41所示为磁控管阻值的检测方法。为了便于检测，可将磁控管从微波炉上拆卸下来后进行测量。

图10-41 磁控管阻值的检测方法

相关资料

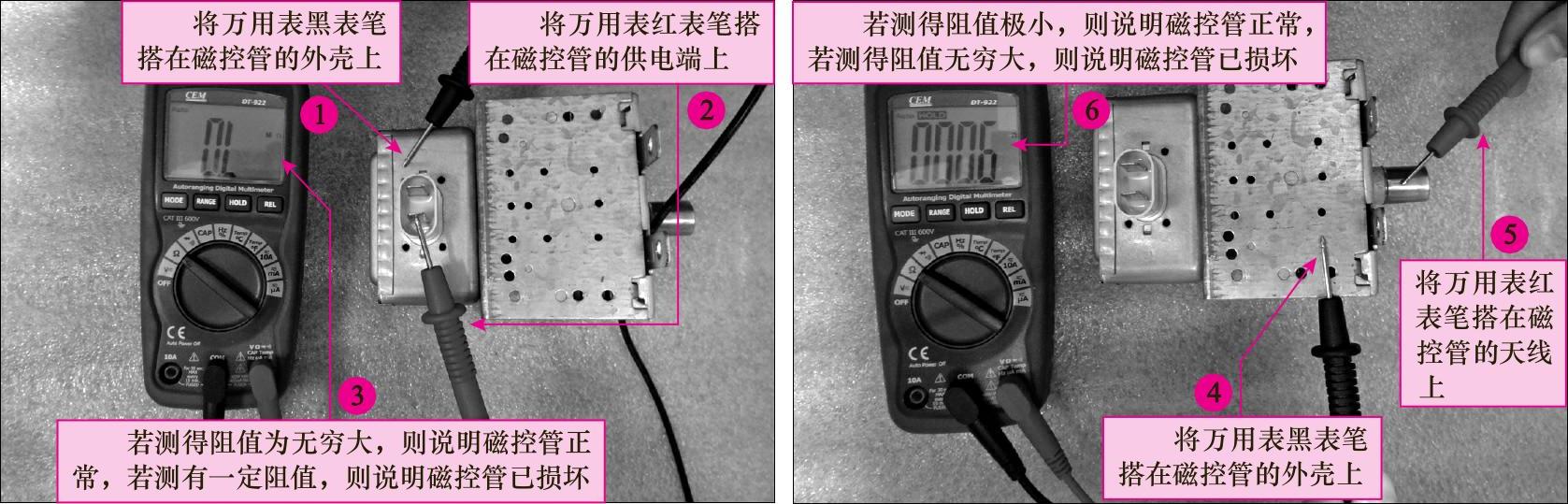

对磁控管进行检测时，除了可以检测磁控管供电端阻值外，还可以检测供电端与外壳的阻值或天线与外壳的阻值。具体检测方法如图10-42所示。

图10-42 磁控管的检测方法

2.高压变压器的检测

高压变压器容易出现老化、内部损坏等故障。若怀疑高压变压器出现问题，则需要对高压变压器进行拆卸分离，对可能损坏的部位分别进行检查，一旦发现故障，就需要寻找可替换的新高压变压器进行代换。

图解演示

可通过检测高压变压器绕组间的阻值，来判断高压变压器的性能是否正常，具体操作如图10-43所示。

3.高压电容以及高压二极管的检测

高压电容器容易出现漏液、漏电等故障；高压二极管常出现烧坏等故障。若高压电容器或高压二极管出现故障，则需要对高压电容器或高压二极管进行拆卸分离，对可能损坏的部位进行检查，一旦发现故障，就需要寻找可替换的新高压电容器或高压二极管进行代换。

图10-43 高压变压器阻值的检测方法

图解演示

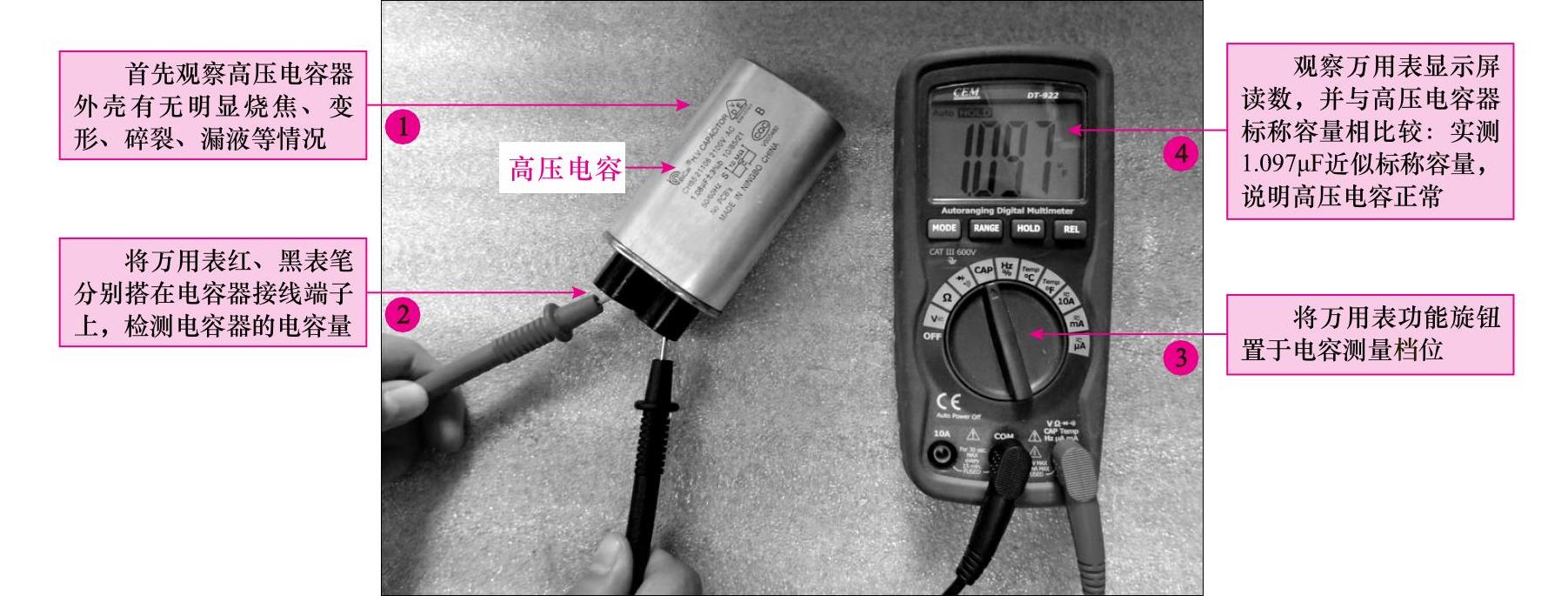

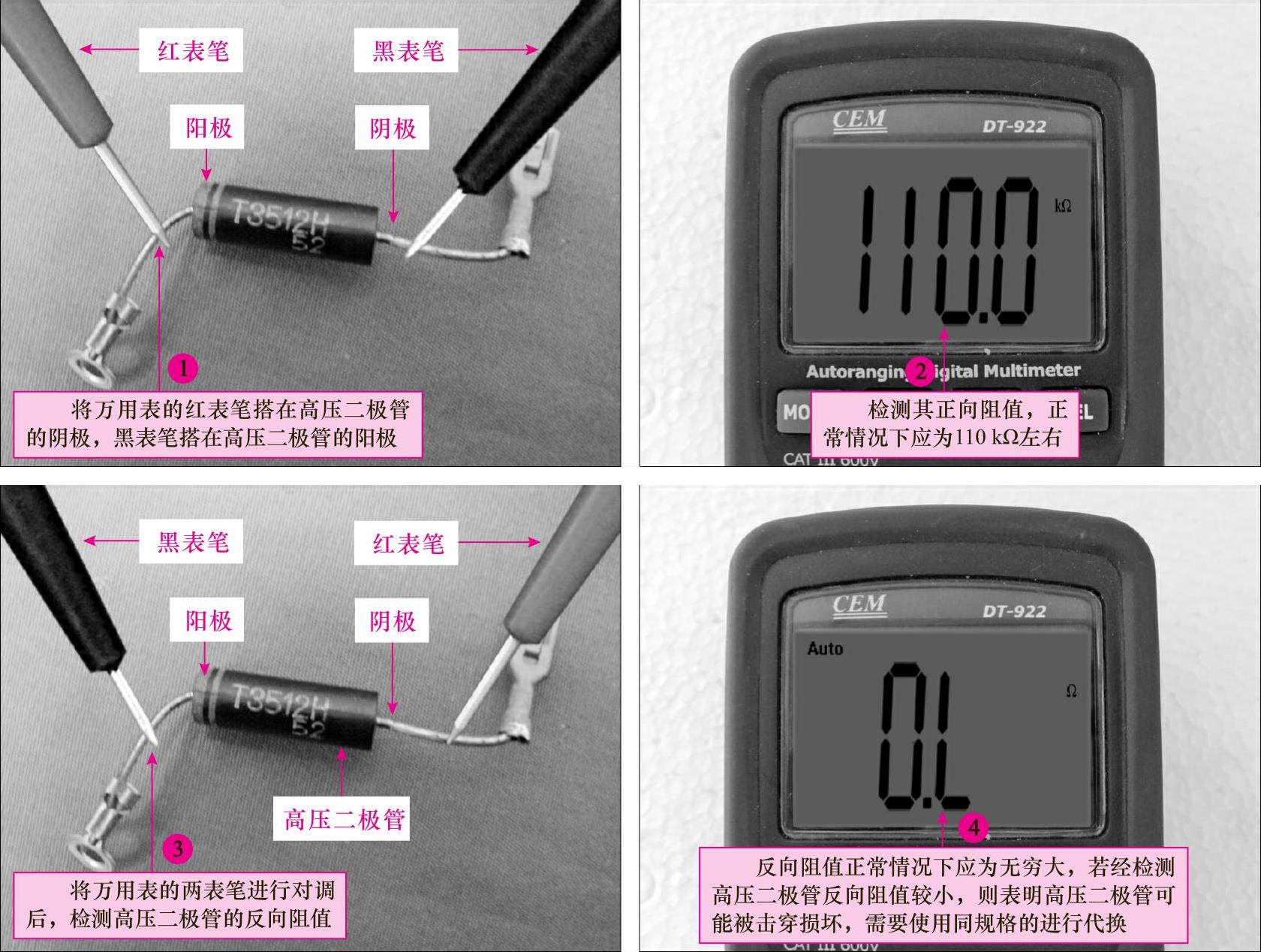

高压电容器和高压二极管取下后，首先对高压电容器和高压二极管进行检查。对高压电容器进行检测时，主要是使用万用表检测高压电容器的电容量。对高压二极管进行检测时，主要是检测其正反向阻值是否正常。图10-44所示为高压电容器的检测方法，图10-45所示为高压二极管的检测方法。

图10-44 高压电容器的检测方法

图10-45 高压二极管的检测方法
