微波炉的结构特点简述

2023-06-26 理论教育版权反馈

【摘要】：图解演示图10-29所示为典型微波炉的内部结构。图10-29 典型微波炉的内部结构1.微波发射装置图解演示微波发射装置主要由磁控管、高压变压器、高压电容器和高压二极管组成，如图10-30所示。而风扇组件通常安装在微波炉的后部，通过加速微波炉内部与外部的空气流通，确保微波炉良好的散热。电脑控制装置与机械控制装置不同，它主要通过微处理器对微波炉各部分的工作进行控制，并且通过显示屏显示出当前的工作状态。

图解演示

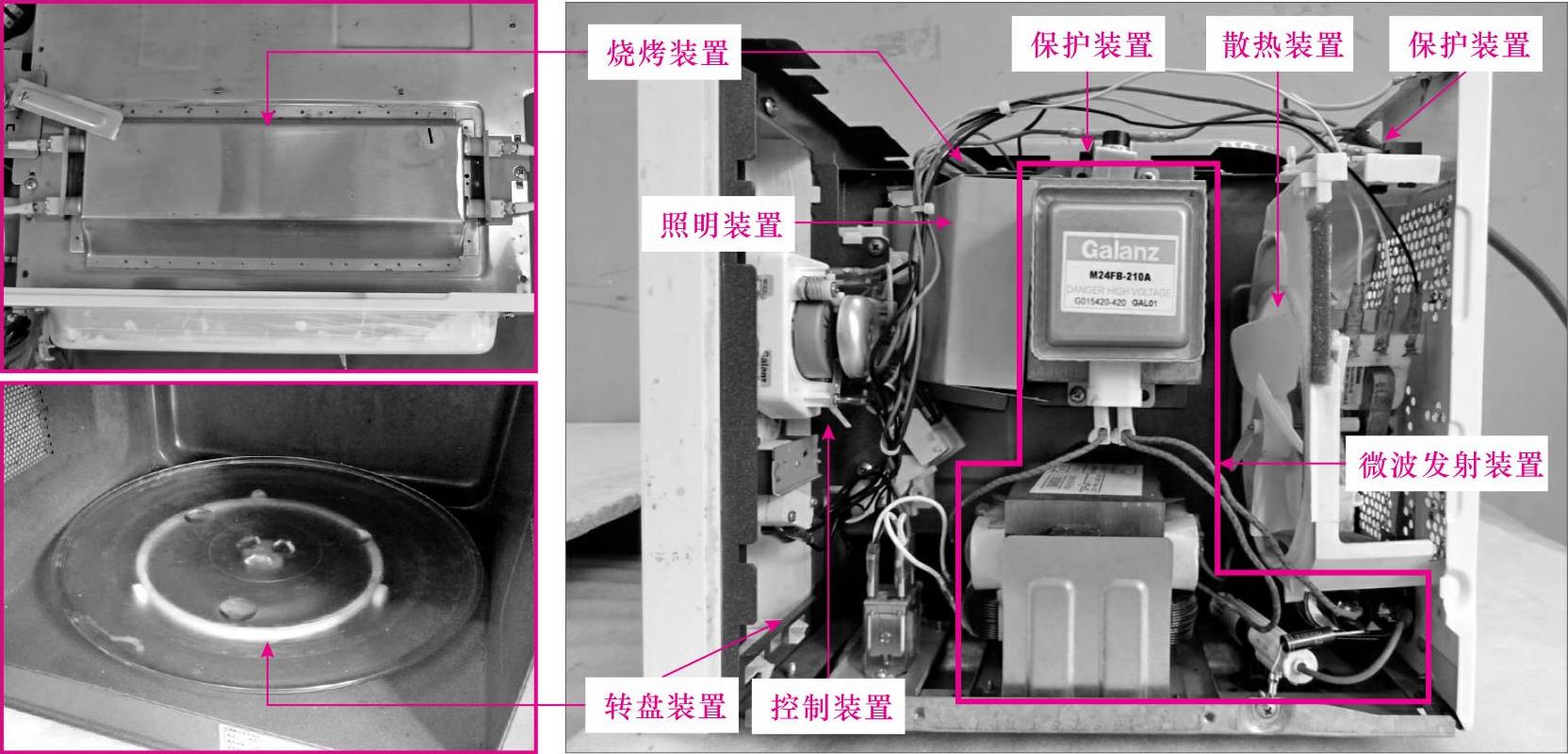

图10-29所示为典型微波炉的内部结构。可以看到，微波炉的内部主要是由微波发射装置、烧烤装置、转盘装置、保护装置、照明、散热装置和控制装置等构成的。

图10-29 典型微波炉的内部结构

1.微波发射装置

图解演示

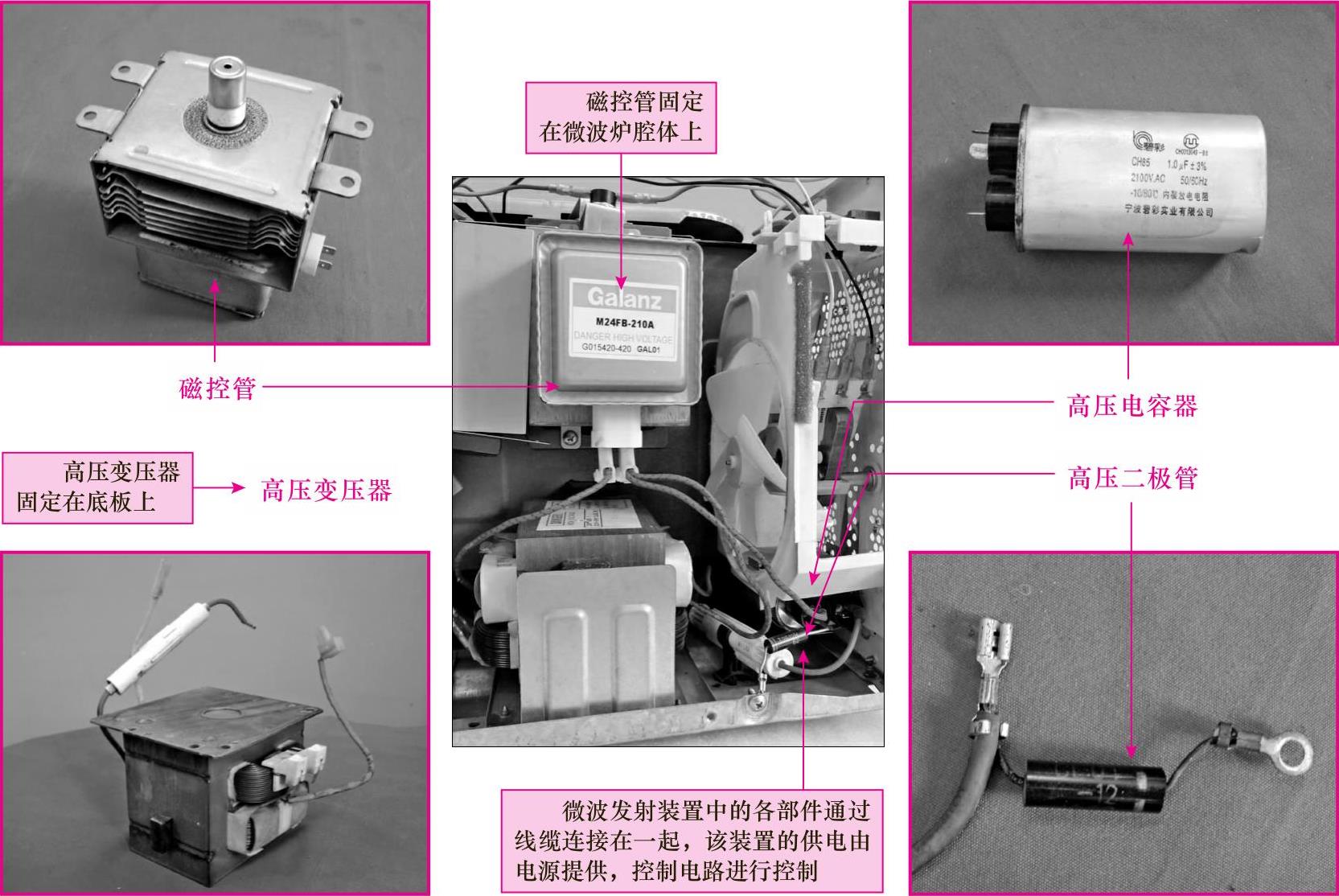

微波发射装置主要由磁控管、高压变压器、高压电容器和高压二极管组成，如图10-30所示。交流220V电压经高压变压器、高压电容器和高压二极管后，变为4000V左右的高压送入到磁控管中，使磁控管产生微波信号，对食物进行加热。

2.烧烤装置

图解演示

烧烤装置主要由石英管和石英管支架组成，如图10-31所示。带有烧烤功能的微波炉中安装有烧烤装置，石英管通电后会辐射出大量的热量，可以对食物进行烧烤。

3.转盘装置

图解演示

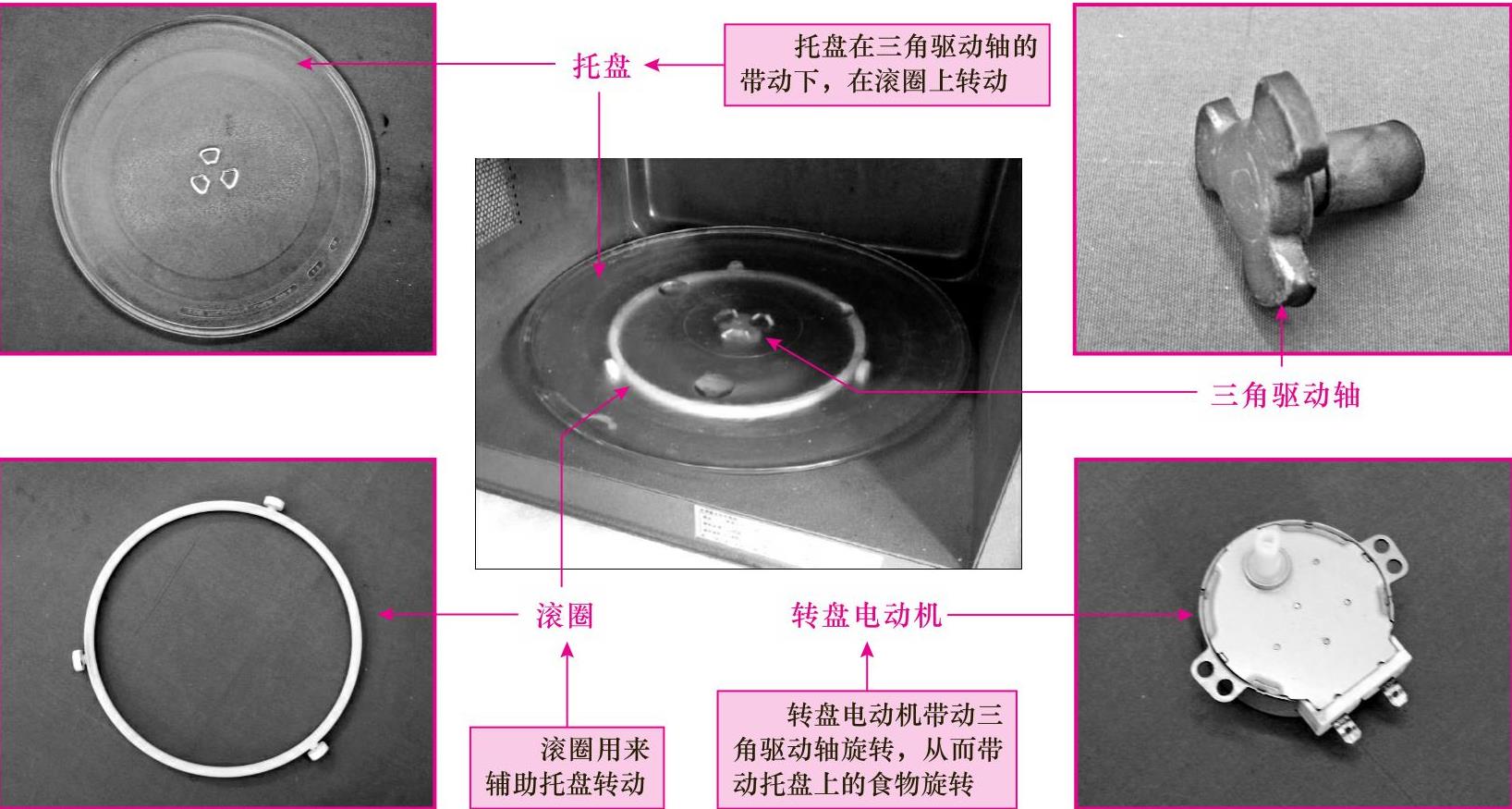

为了使食物均匀受热，通常微波炉内都会安装有转盘装置，转盘装置主要由转盘电动机、三角驱动轴、滚圈和托盘构成，如图10-32所示。

图10-30 微波发射装置

图10-31 烧烤装置

4.保护装置

图解演示

微波炉中有多个保护装置，包括对电路进行保护的熔断器，过热保护的温度保护器以及防止微波泄漏的门开关组件，如图10-33所示。

5.照明和散热装置

图解演示

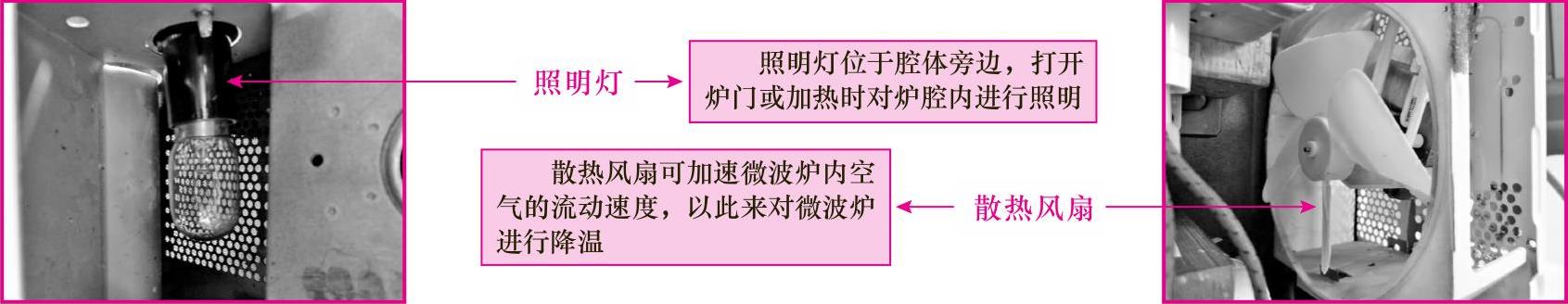

照明和散热装置指的是照明灯和散热风扇，如图10-34所示。照明灯可对炉腔内进行照射，方便拿取和观察食物。而风扇组件通常安装在微波炉的后部，通过加速微波炉内部与外部的空气流通，确保微波炉良好的散热。

图10-32 转盘装置

图10-33 保护装置

图10-34 微波炉中的照明和散热装置

6.控制装置

控制装置是微波炉整机工作的控制核心，控制装置根据设定好的程序，对微波炉内的各部件进行控制，协调各部分的工作。根据控制原理不同，控制装置可分为机械控制装置和电脑控制装置两种。

图解演示

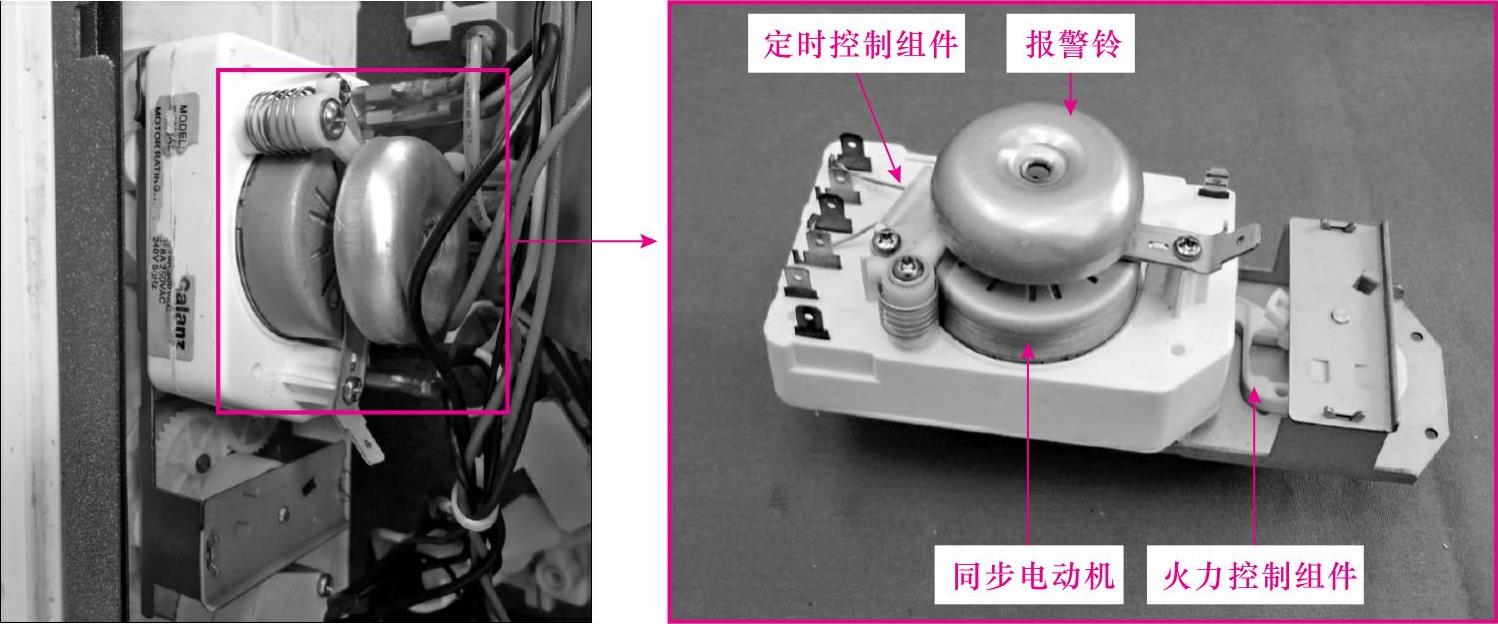

图10-35所示为机械控制装置的结构。机械控制装置主要由同步电动机、定时控制组件、火力控制组件以及报警铃等构成，使用者通过旋钮对火力和时间进行设置，机械控制装置便会根据设定内容控制微波炉的工作状态。

图10-35 机械控制装置的结构

图解演示

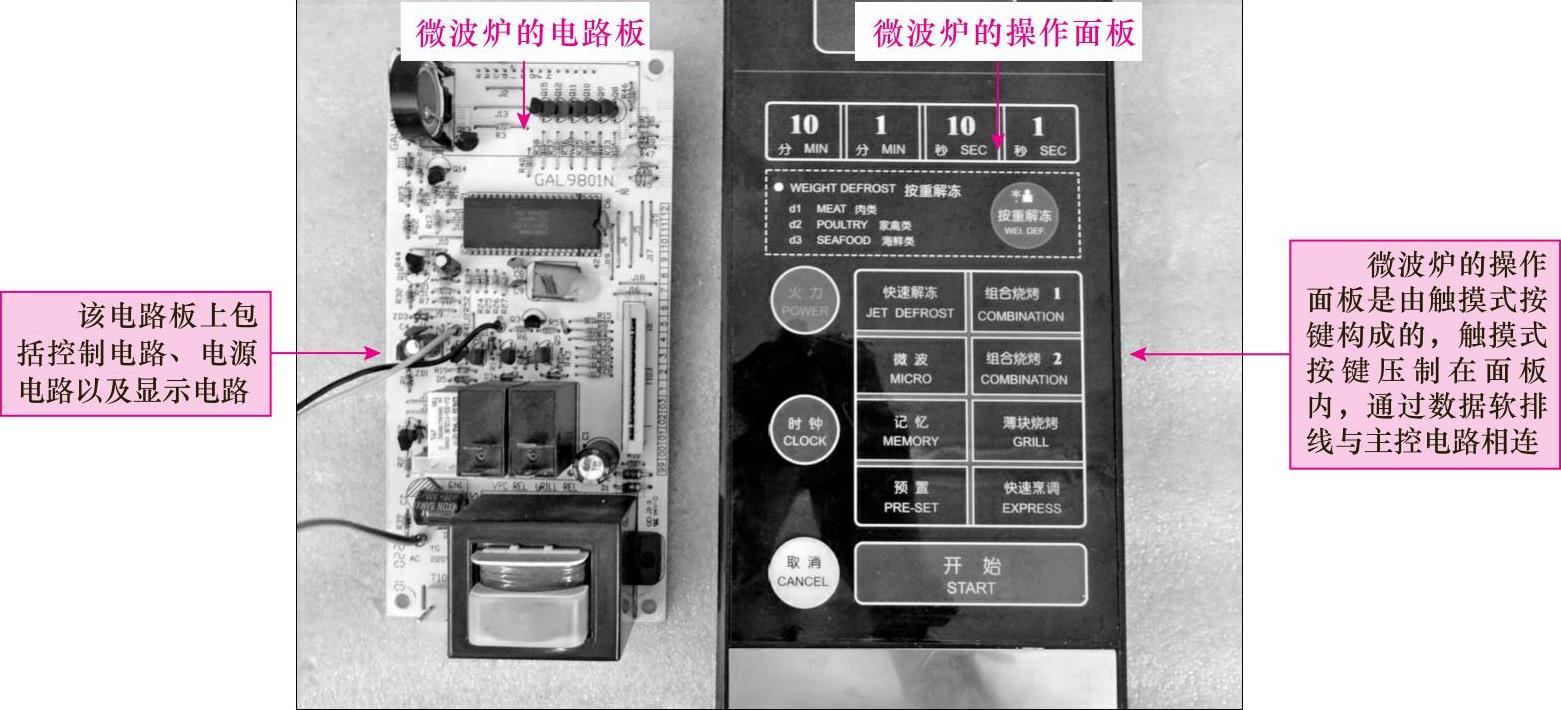

图10-36所示为电脑控制装置的结构。电脑控制装置与机械控制装置不同，它主要通过微处理器对微波炉各部分的工作进行控制，并且通过显示屏显示出当前的工作状态。

图10-36 电脑控制装置的结构
