电饭煲出现故障主要表现为不通电、不加热、不保温等。电饭煲作为一种典型的家用电热产品，其核心就是电热部件，该部件由相应的控制部件控制。

因此，在电饭煲出现上述故障后，除了对基本机械部件和电源线通断进行检查外，重点应检测电饭煲的电热部件和控制部件。

1.加热盘的检测方法

图解演示

加热盘是电饭煲的主要部件之一，是用来为电饭煲提供热源的部件。由于电饭煲在长期使用以及挪动过程中，可能会出现内部连接线老化或是有松动等现象，因此应先检查加热盘连接线的情况，然后再使用万用表对加热盘自身的性能（加热盘的电阻值）进行检测。加热盘检测的具体操作方法如图10-19所示。

正常情况下，加热盘两供电端之间的阻值约为十几至几十欧姆，若测得阻值过大或过小，则都表示加热盘可能损坏，应以同规格的加热盘进行代换。

2.磁钢限温器的检修方法

图解演示

磁钢限温器的基本检修方法如图10-20所示。

图10-18 典型电饭煲的控制电路

图10-19 万用表检测加热盘的方法

当拨动炊饭开关后，观察磁钢限温器的工作状态，检查炊饭开关与磁钢限温器之间的连接是否良好。若拨动炊饭开关后，磁钢限温器没有动作，则表明磁钢限温器与炊饭开关之间的连接已经失常。

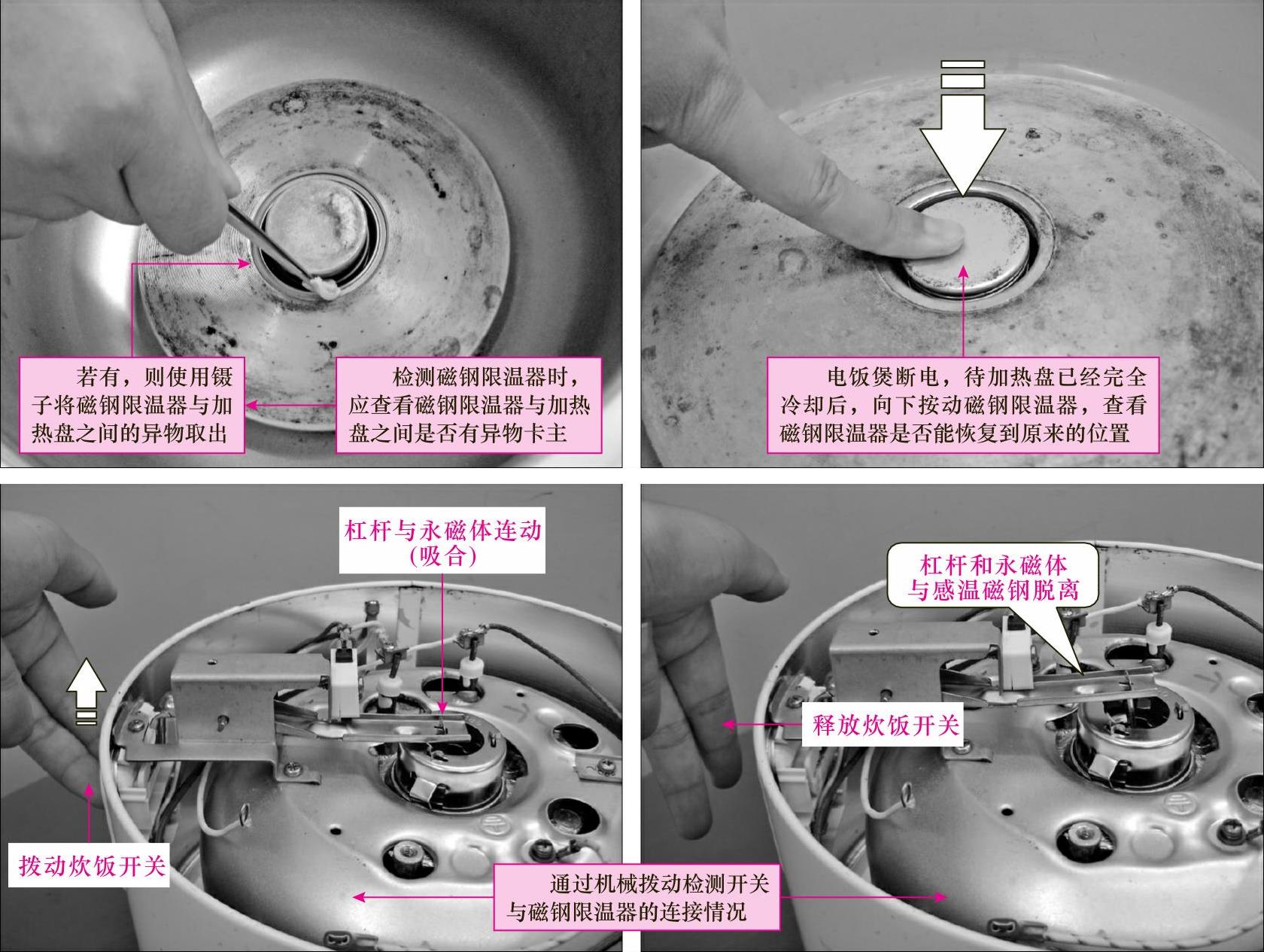

图10-20 机械式磁钢限温器的检测方法

3.热敏电阻式限温器的检测方法

热敏电阻式限温器中，热敏电阻被放置在护套中，因此，检测时可在万用表的表笔上安装大头针，以方便万用表的表笔扎入热敏电阻的护套中检测热敏电阻的阻值。热敏电阻式限温器检测的具体操作方法如图10-21所示。

正常情况下，在常温的环境中热敏电阻应有一个较小的阻值，当其周围的温度升高时，其阻值应随温度的变化而发生变化，万用表表盘中的指针会有所摆动。若热敏电阻的阻值没有随周围温度升高而变化，则表明热敏电阻已经损坏，需要对其进行更换。

4.双金属片恒温器的检测方法

图解演示

双金属片恒温器并联在磁钢限温器上，是电饭煲中自动保温的装置，在检测该器件时，通常通过检测两接线片之间的阻值来判断其是否损坏。其检测方法与电饭煲中的恒温器检测操作类似。如图10-22所示，若双金属片恒温触点表面有氧化或接触不良的情况，则应及时处理。

正常情况下，双金属片两接线片之间的阻值应接近零欧姆，若检测的阻值为无穷大，则可能是双金属片恒温器触点表面氧化或弹性不足，应对其表面进行清洁或对调节螺钉进行调整。

5.保温加热器的检测方法

图解演示

保温加热器是微电脑控制式电饭煲中的保温装置，对其进行检测时，主要是检测保温加热器的阻值是否正常。保温加热器检测的具体操作方法如图10-23所示（以锅外围保温加热器为例）。

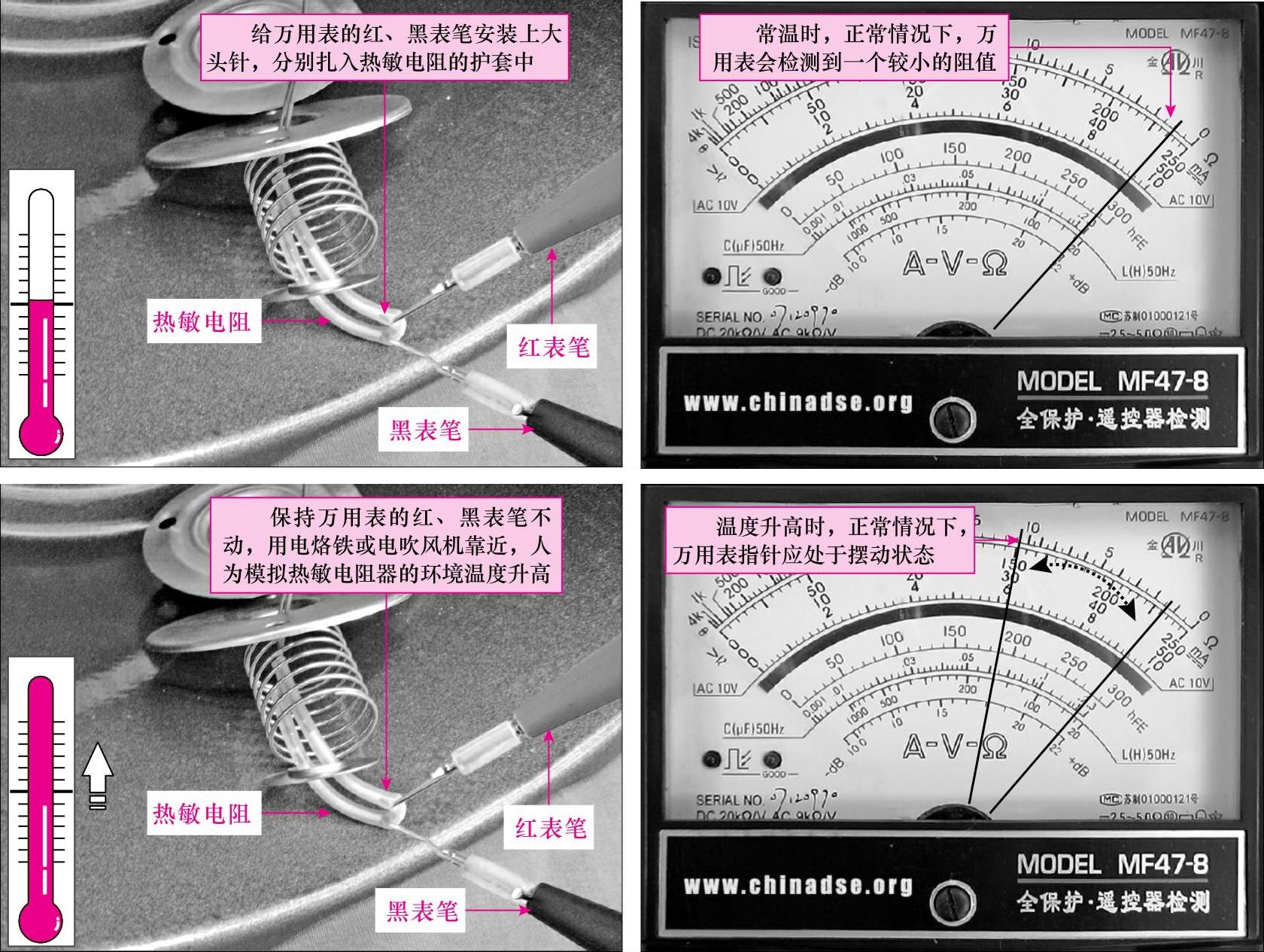

图10-21 热敏电阻式限温器的检测方法

图10-22 双金属片恒温器的检测方法

正常情况下，检测保温加热器的阻值应在37.5Ω左右，若阻值远大于或小于该阻值，则表明保温加热器有可能损坏。

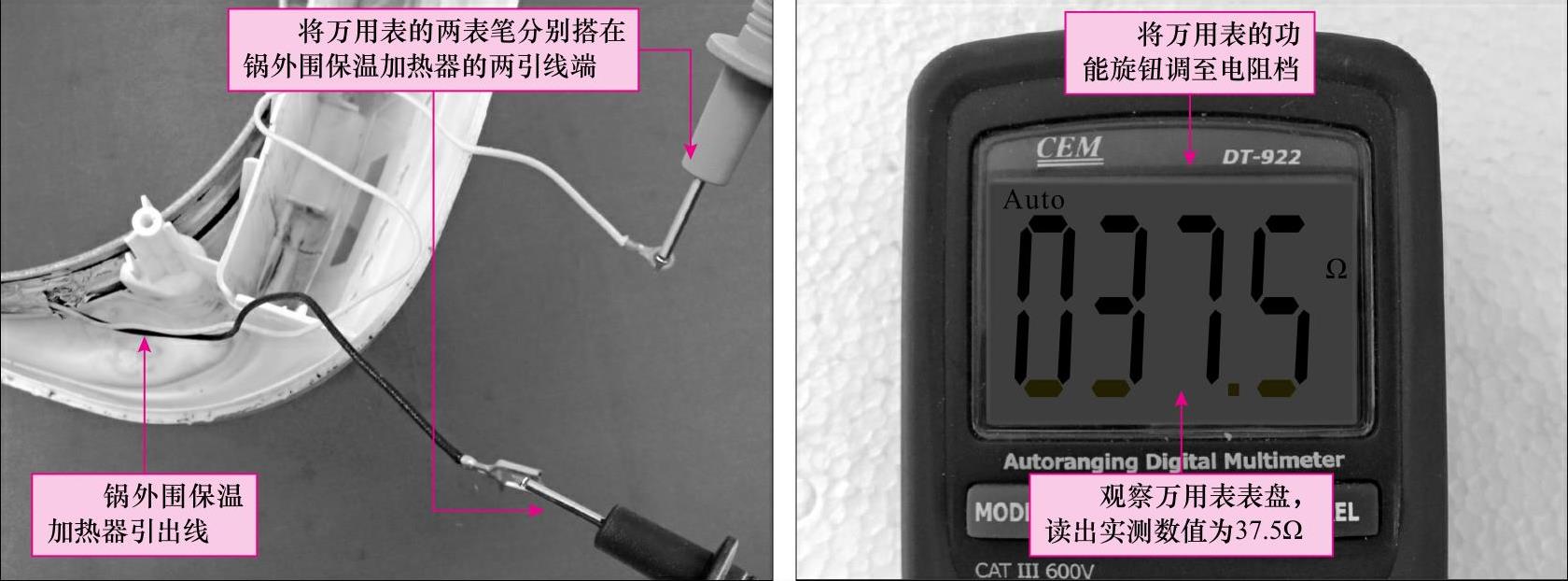

图10-23 保温加热器的检测方法

6.操作控制电路的检修方法

操作控制电路板用于对电饭煲的炊饭、保温工作进行控制及显示。当操作控制电路板上有损坏的元器件时，常会引起电饭煲出现工作失常、操作按键不起作用、炊饭不熟、夹生、中途停机等故障。

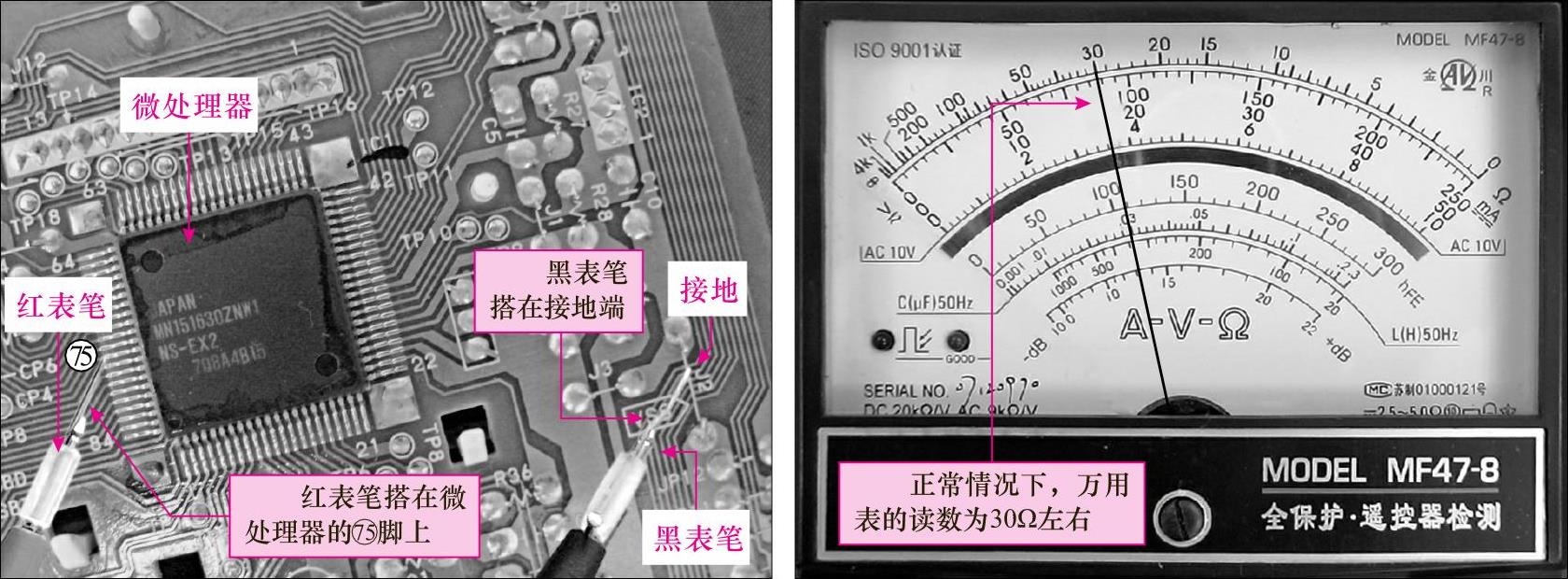

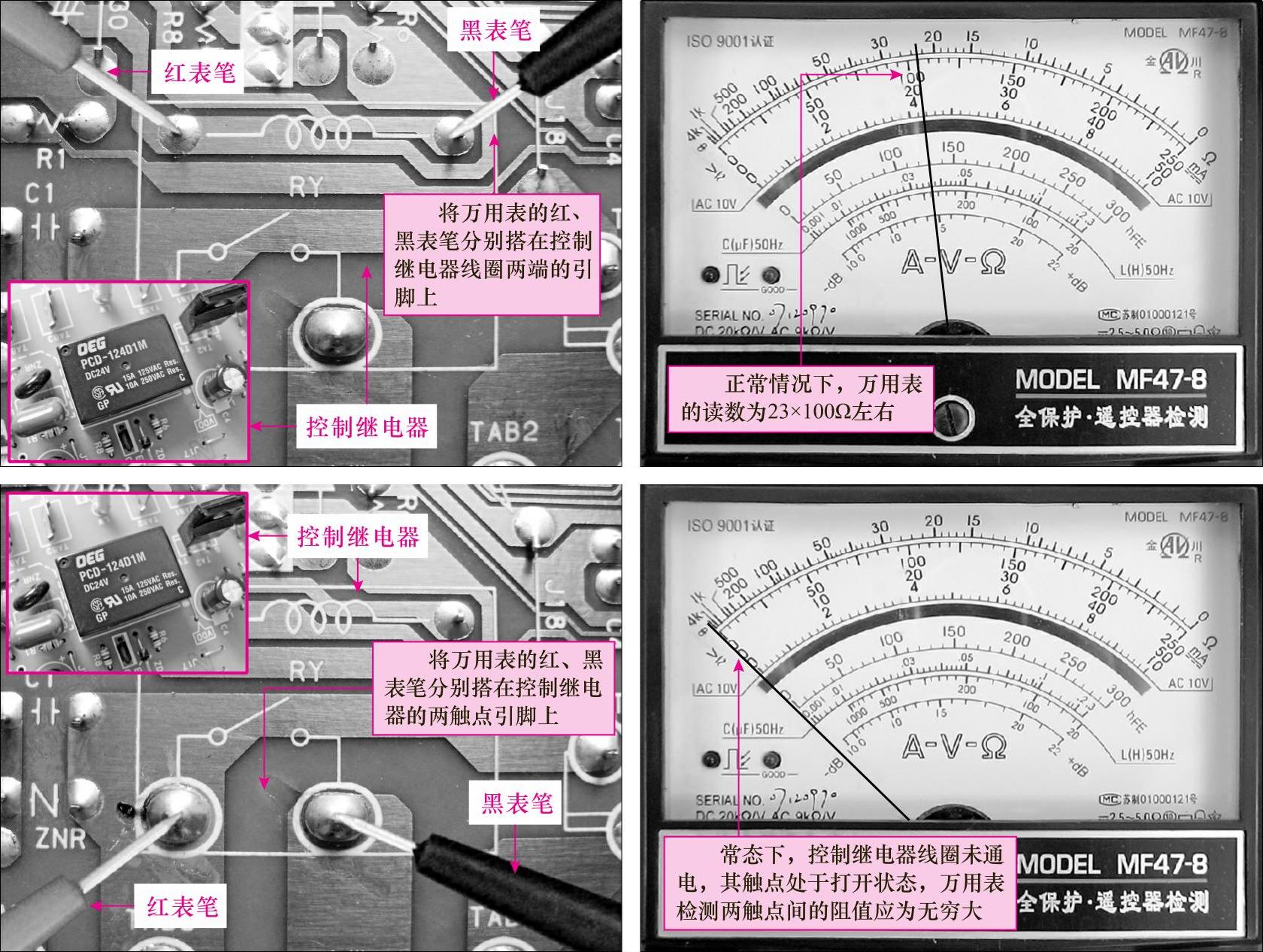

使用万用表检测时，主要是通过检测操作显示电路板上的各元器件，来判断操作控制电路板是否损坏。如使用万用表检测液晶显示屏的好坏、蜂鸣器的功能特点、操作按键的通断、微处理器的好坏及控制继电器的状态等。

（1）液晶显示屏的检测方法

液晶显示屏主要用于显示电饭煲当前的工作状态，液晶显示屏本身损坏的概率不高，大多数情况下是因液晶显示屏与电路板之间的连接线脱落等引起的故障，因此实际检测前，应先检查液晶显示屏与电路板的连接是否正常。

图解演示

若确认连接正常，则可用万用表检测液晶显示屏输出引线中各引脚的对地阻值，来判断液晶显示屏是否存在故障。以液晶显示屏⑨脚为例进行介绍，液晶显示屏检测的具体操作方法如图10-24所示。

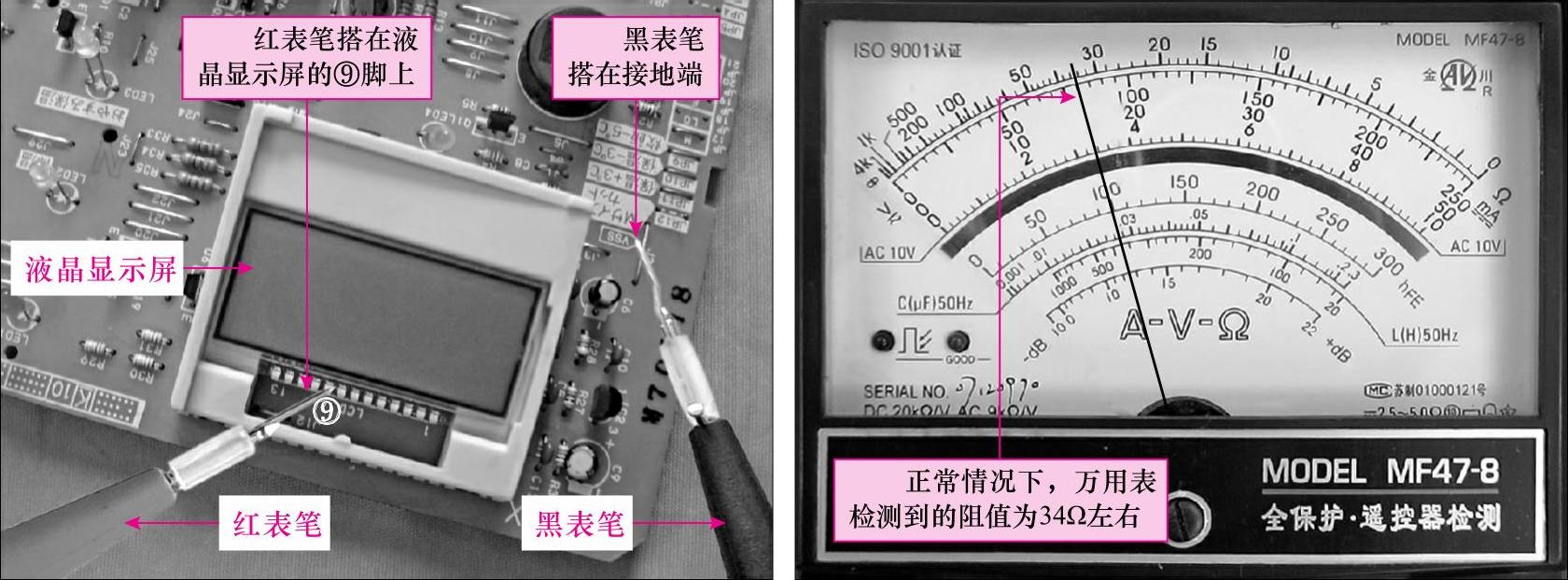

图10-24 液晶显示屏的检测方法

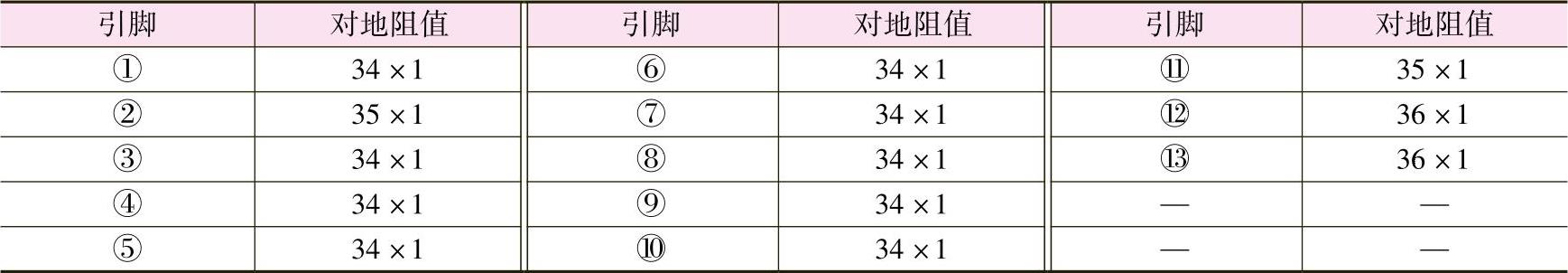

将液晶显示屏输出引线中实测的各引脚对地阻值与标准值（可查询维修手册或选择已知良好的同型号电饭煲进行对照测量）进行比较，若偏差较大，则说明液晶显示屏存在异常，应进行修复或更换。
