电饭煲的结构特点详解
【摘要】：图10-5 采用热敏电阻式的感温器双金属片恒温器图解演示双金属片恒温器在电饭煲中与磁钢限温器并联安装，如图10-6所示，是电饭煲中的自动保温装置。图10-6 电饭煲中的双金属片恒温器2.微电脑控制式电饭煲的结构特点图解演示图10-7所示为微电脑控制式电饭煲的内部结构图。
1.机械控制式电饭煲的结构特点
图解演示

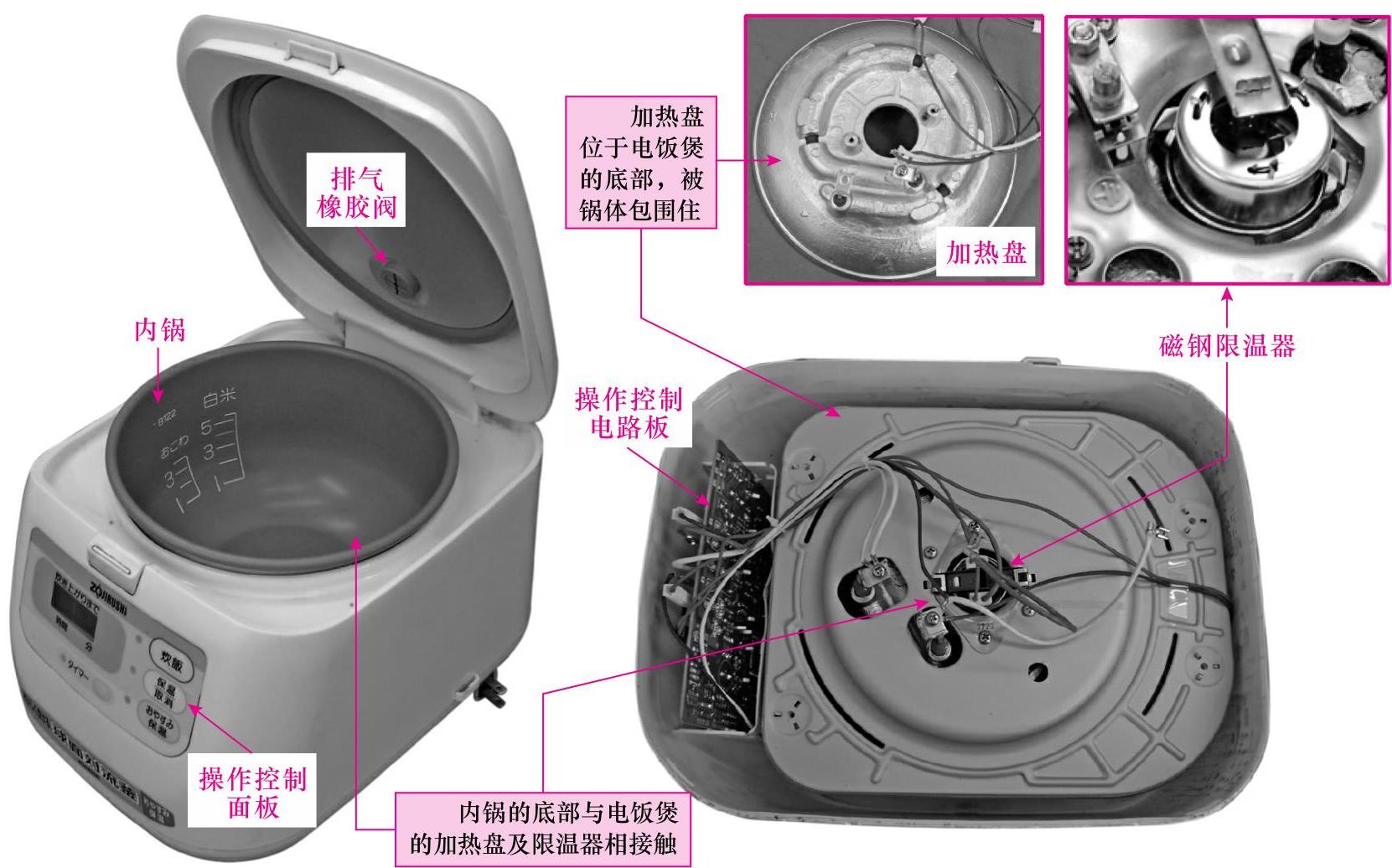

图10-1所示为典型机械控制式电饭煲的内部结构。可以看到，除了操作显示面板和排气橡胶阀处，电饭煲的内部主要有加热盘、磁钢限温器、双金属片恒温器、加热杠杆开关、供电微动开关、热熔断器和外锅等。
图10-1 机械控制式电饭煲内部结构
（1）加热盘
图解演示

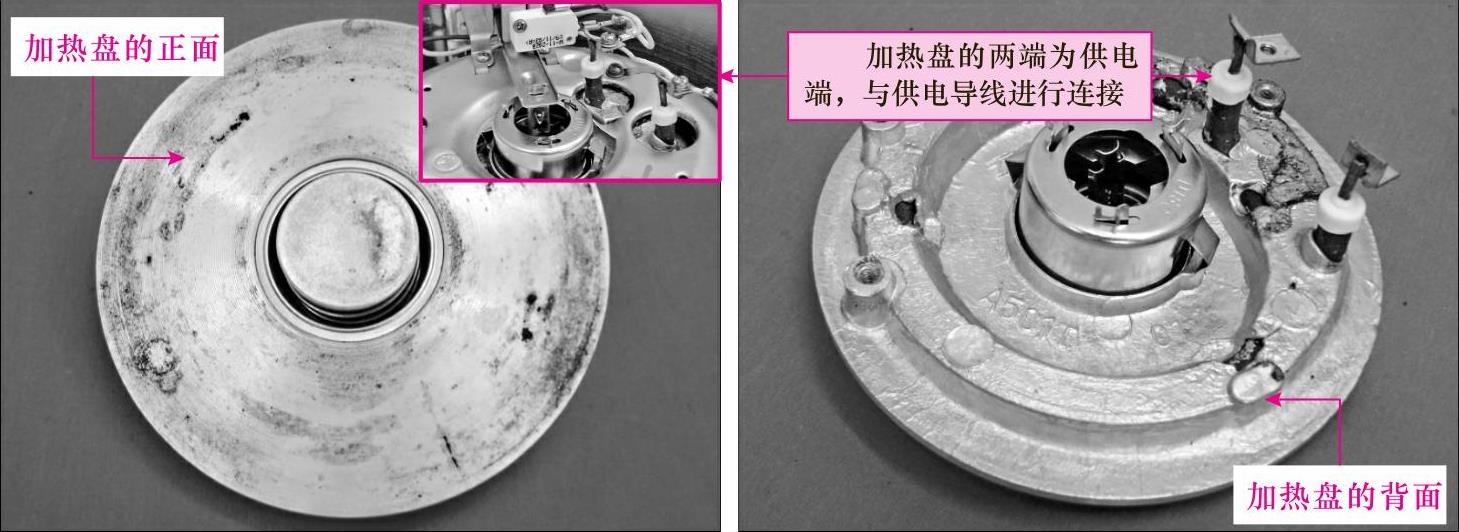

加热盘安装于内锅的底部，是用来为电饭煲提供热源的部件，如图10-2所示，加热盘的供电端位于锅体的底部，通过连接片与供电导线相连。
相关资料
不同型号的电饭煲，内部加热盘的外形也有所不同，如图10-3所示。
图10-2 电饭煲中的加热盘
图10-3 不同外形的加热盘
（2）磁钢限温器
图解演示
磁钢限温器安装在电饭煲的底部，以便于控制电饭煲的炊饭工作，如图10-4所示，当锅内的食物煮熟后，磁钢限温器切断加热盘的供电电源，电饭煲停止加热。
图10-4 电饭煲中的磁钢限温器
相关资料

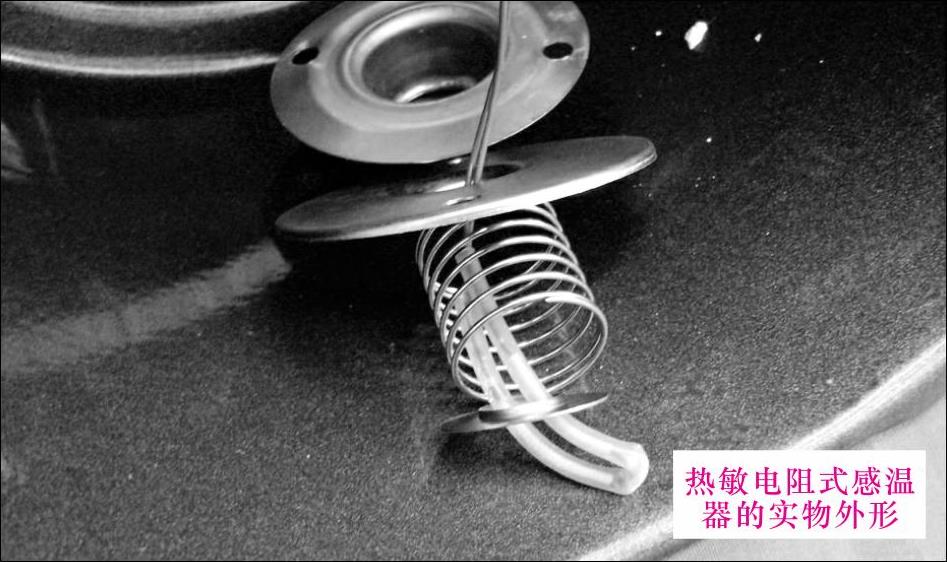

有一些电饭煲中的限温器采用热敏电阻式感温器，如图10-5所示。该类电饭煲是通过热敏电阻检测电饭煲的温度，再由控制电路对加热盘进行控制。
图10-5 采用热敏电阻式的感温器
（3）双金属片恒温器
图解演示

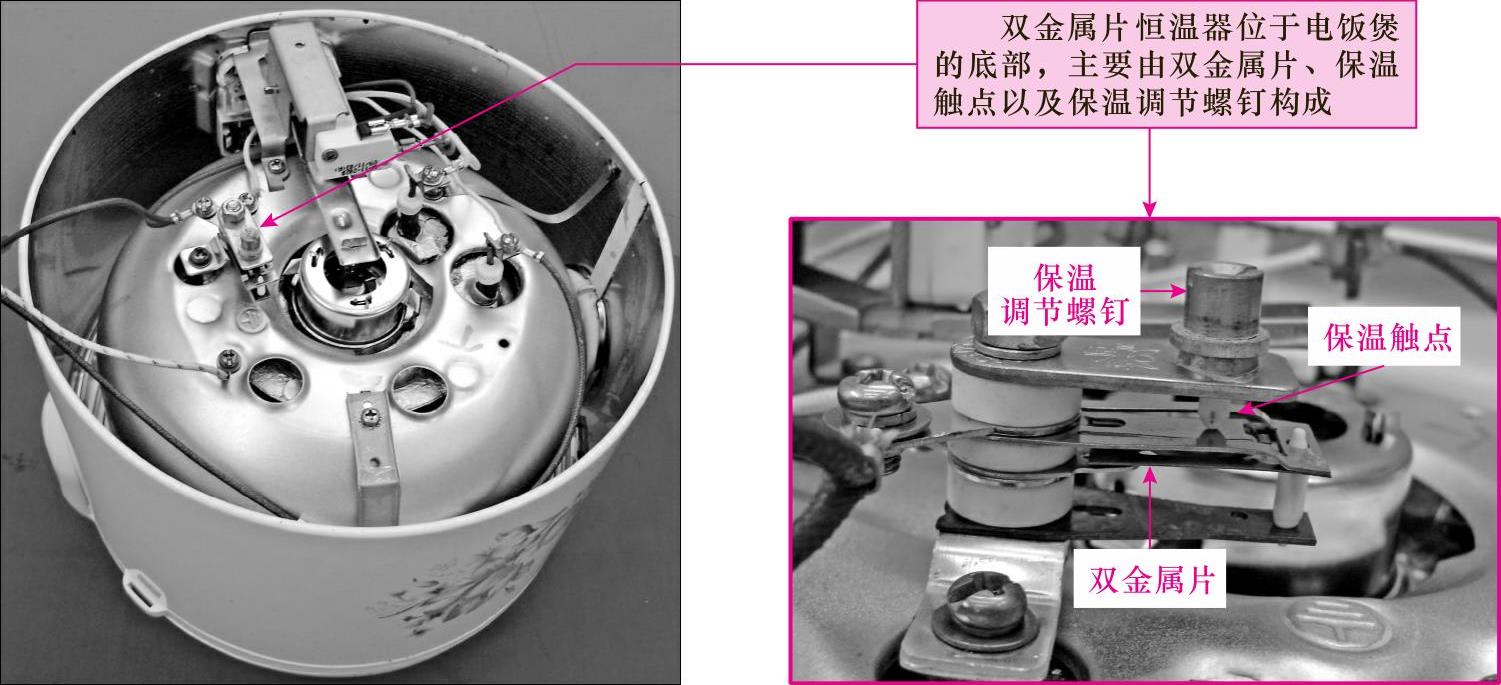

双金属片恒温器在电饭煲中与磁钢限温器并联安装，如图10-6所示，是电饭煲中的自动保温装置。
图10-6 电饭煲中的双金属片恒温器
2.微电脑控制式电饭煲的结构特点
图解演示
图10-7所示为微电脑控制式电饭煲的内部结构图。由图可看出，微电脑控制式电饭煲主要由控制电路、电源电路、温度检测传感器、加热盘、上部保温加热器和开盖按钮等组成。
图解演示
图10-8所示为典型微电脑控制式电饭煲的操作控制电路板。它主要通过接收的人工指令完成对电饭煲的智能化控制。
图10-7 典型微电脑控制式电饭煲的内部结构
图10-8 微电脑控制式电饭煲电路板
