吸尘器的结构特点

【摘要】:图9-37所示为典型吸尘器中涡轮式抽气机的结构。图9-41 制动装置的结构提示说明制动轮之所以能够控制摩擦轮,是因为两个轮上都有螺纹,如图9-42所示。

图解演示

吸尘器是家庭日常生活中必备的小家电产品之一,是借助吸气的作用吸走灰尘或污物(如线、纸屑、头发等)的清洁电器。图9-34所示为典型吸尘器的实物外形。


图9-34 典型吸尘器的实物外形

1.电源线收卷控制按钮

图解演示

新型吸尘器都具有电源线自动收卷功能,当用户按压电源线收卷控制按钮时,电源线便会自动收回到吸尘器内部,非常方便。图9-35所示为电源线收卷控制按钮。电源线收卷控制按钮内部装有复位弹簧,按压后可以自动复位。


图9-35 电源线收卷控制按钮的实物外形

2.吸力调整旋钮

图解演示

吸力调整旋钮可对吸尘器吸气力度的大小进行调节,其实物外形如图9-36所示。实际上,吸力调整旋钮与一个电位器相连,通过转动旋钮到不同的位置,可改变电位器阻值的大小,进而改变吸尘器的吸气力度。

3.涡轮式抽气机

图解演示

涡轮式抽气机是一个带涡轮叶片的电动机,它是一种电动抽气装置。图9-37所示为典型吸尘器中涡轮式抽气机的结构。可以看到涡轮式抽气机主要包括两部分,一部分为涡轮抽气装置,内有涡轮叶片;另一部分为涡轮抽气驱动电动机,简称驱动电动机。

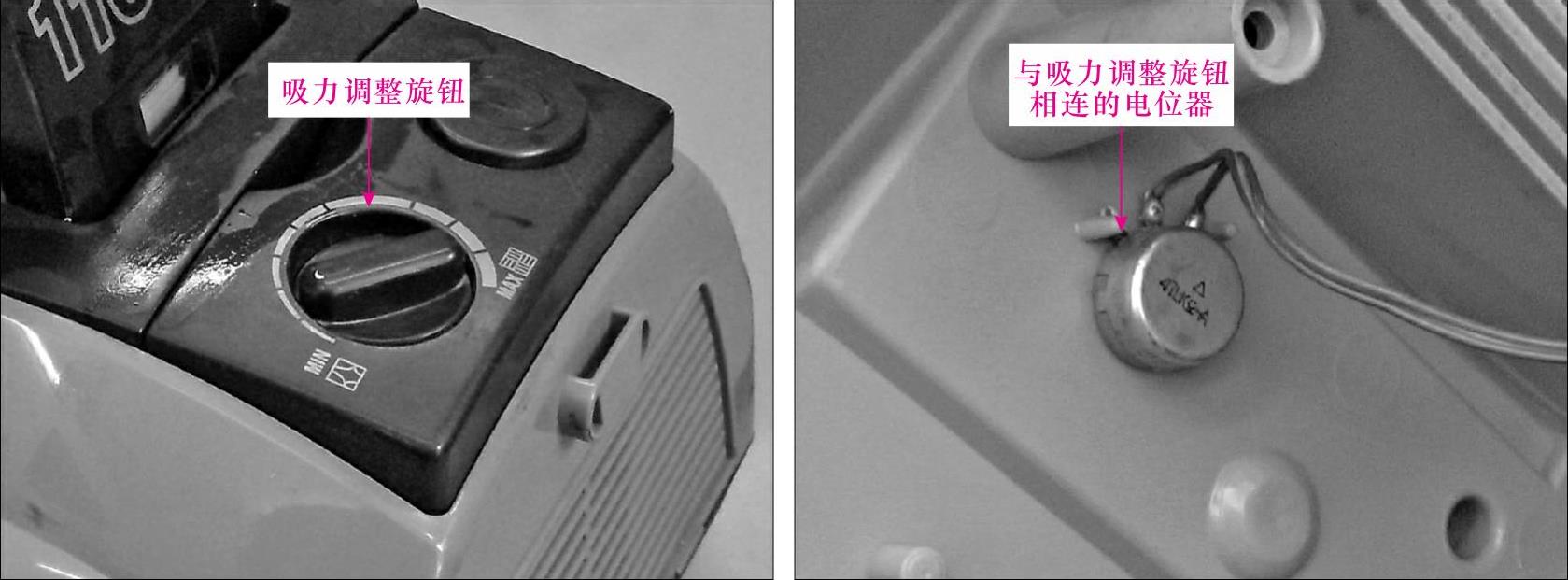

图9-36 吸力调整旋钮

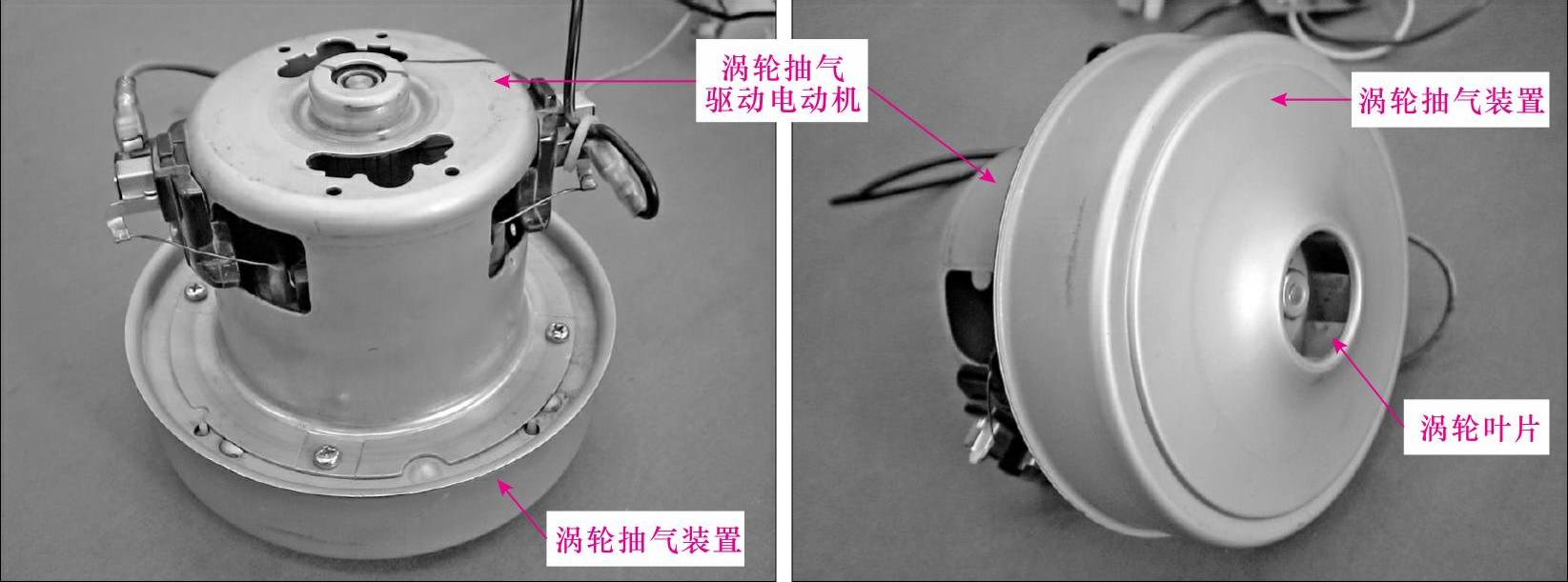

图9-37 吸尘器中涡轮式抽气机的结构

图解演示

驱动电动机就是常见的单相交流感应电动机。涡轮式抽气机工作的时候,会带动周围的空气,沿着涡轮叶片的轴向运动,再从排风口排出,如图9-38所示。

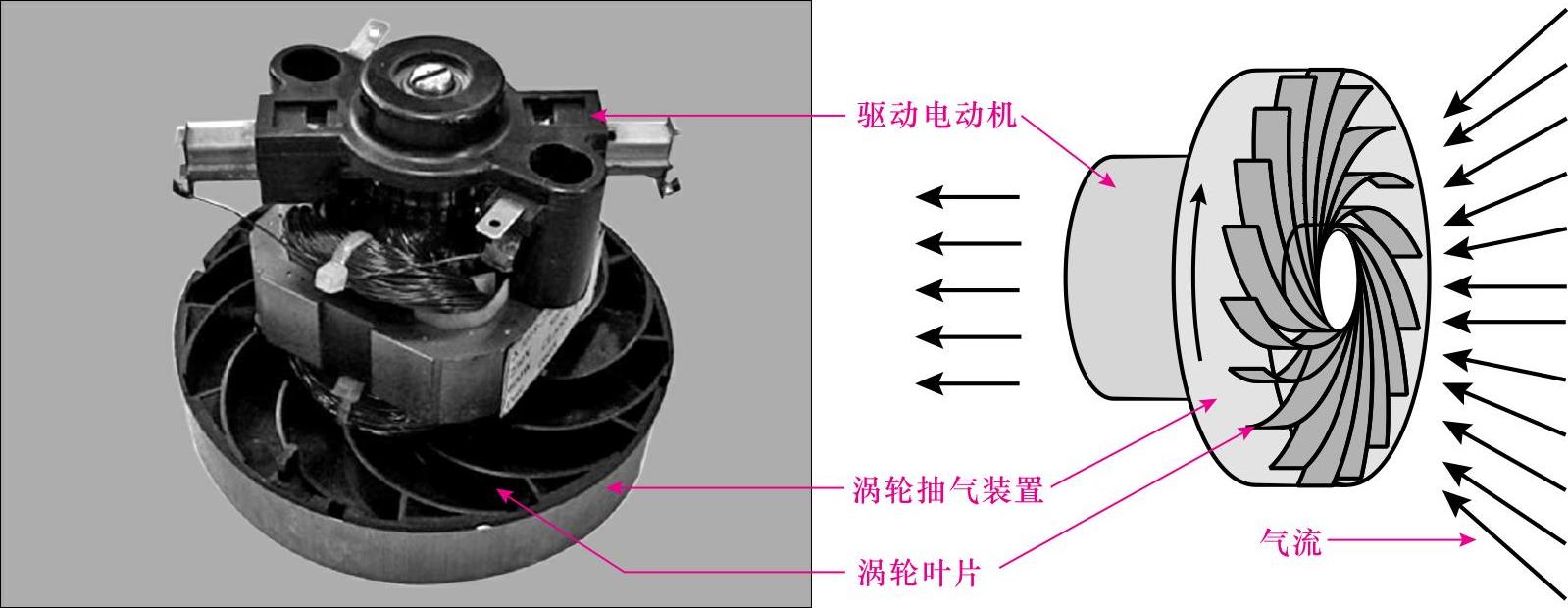

图9-38 涡轮式抽气机工作原理图

4.卷线器

图解演示

卷线器是用于收卷电源线的设备,可以使吸尘器的外观更为美观,图9-39所示为吸尘器中卷线器的结构,其主要包括电源触片、摩擦轮、轴杆、护盖、螺旋弹簧、电源线以及制动装置。

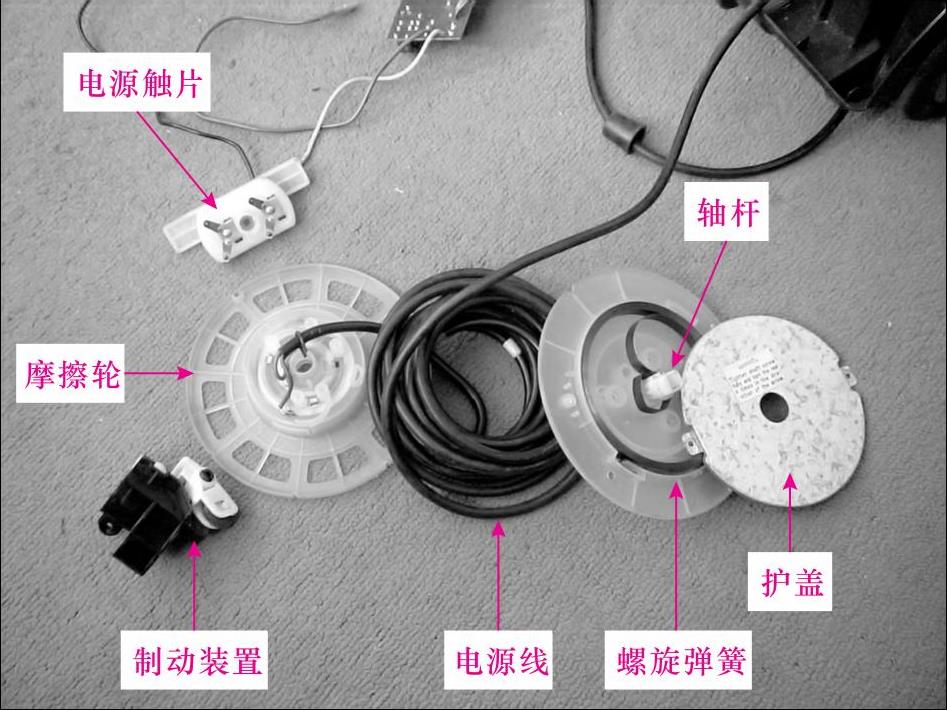

图9-39 吸尘器中卷线装置的整体结构

图解演示

卷线器的内部结构与卷尺相似,如图9-40所示。

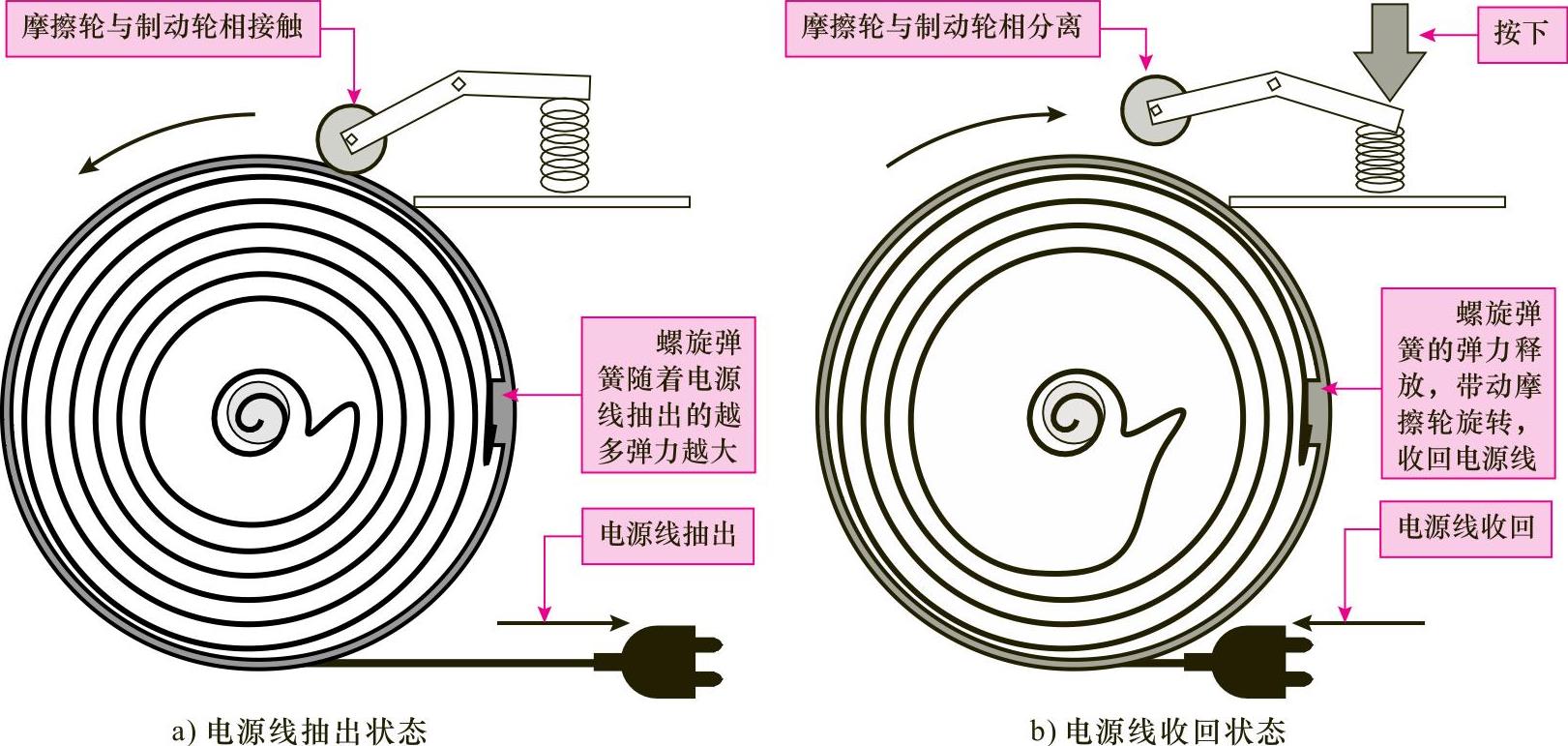

图9-40 卷线器工作原理图

1)当抽出电源线时,由于螺旋弹簧的首尾都固定在摩擦轮中,因此电源线抽出的越多,螺旋弹簧的弹力越大,但是制动轮又阻碍了摩擦轮中螺旋弹簧的释放。此时卷线器中的电源线可以随意抽取。

2)当不需要使用吸尘器时,电源线太长,很不方便。此时,可以按下制动杠杆,将制动轮与摩擦轮分离。没有了制动轮的阻碍,卷线器内部螺旋弹簧的弹力就会释放出来,并带动摩擦轮旋转。摩擦轮旋转时电源线也跟着一起收回到卷线器中。此时卷线器中的电源线已经缠绕到摩擦轮上。

5.制动装置

图解演示

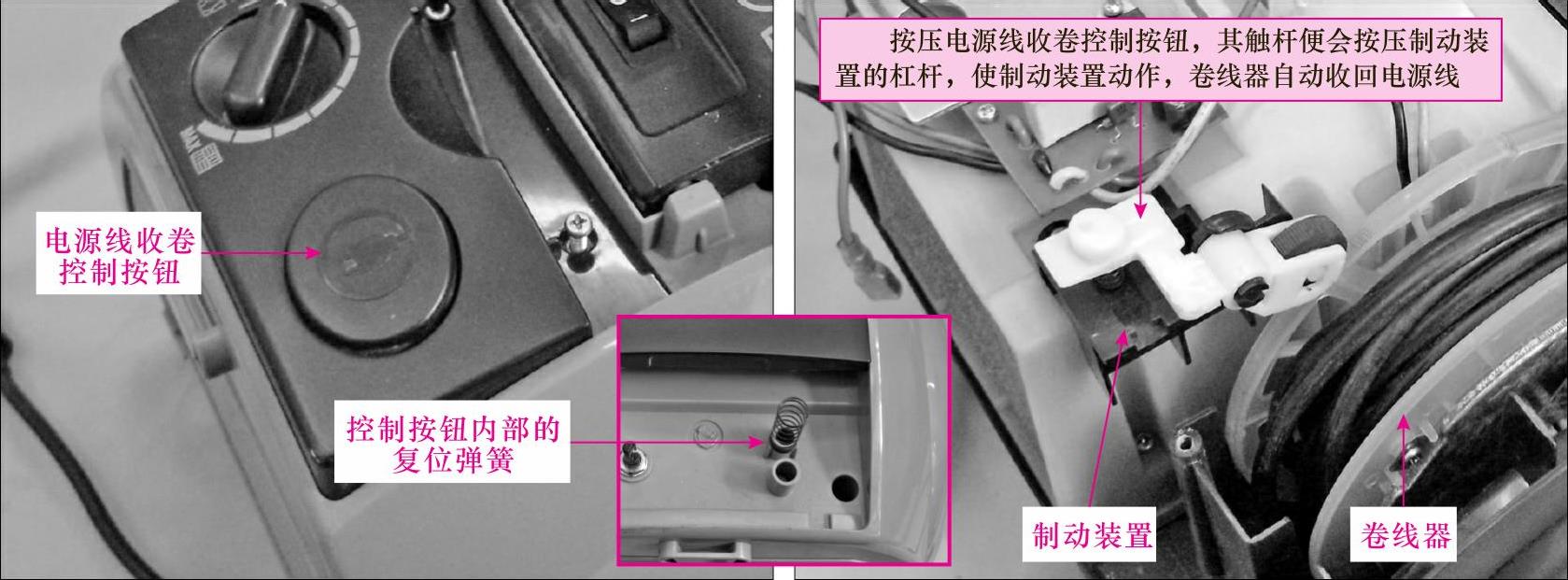

制动装置是用来辅助卷线器工作的设备,图9-41所示为吸尘器中制动装置的结构,制动装置是由制动轮、制动杠杆、制动弹簧等构成的。


图9-41 制动装置的结构

提示说明

制动轮之所以能够控制摩擦轮,是因为两个轮上都有螺纹,如图9-42所示。这些螺纹大大增加了摩擦力,能够使制动轮阻碍摩擦轮中螺旋弹簧的释放。

图9-42 摩擦轮和制动轮的螺纹

6.集尘室和集尘袋

图解演示

集尘室和集尘袋就是用来收集灰尘和垃圾的地方。集尘袋的袋口与吸风口紧密相连,并由一个锁定装置密封,如图9-43所示,可有效避免灰尘散落。

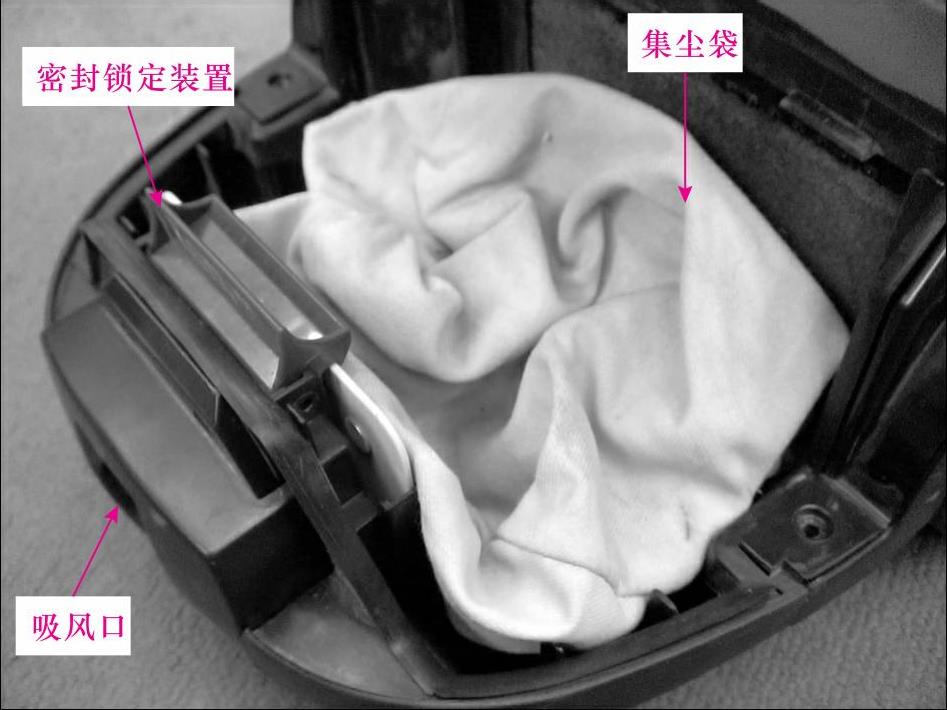

图9-43 集尘袋密封锁定装置

7.电路板

图解演示

吸尘器的电路板承载着控制吸尘器工作或动作的所有电子元器件,它是吸尘器中的关键部件。图9-44所示为典型吸尘器中电路板的结构,可以看到,其主要是由双向二极管、双向晶闸管、电容器、电阻器以及调速电位器连接端等构成的,这些电子元器件按照一定的原则连接成具有一定控制功能的单元电路,进而控制吸尘器的工作状态。


图9-44 吸尘器的电路结构
