电热水壶故障特点及检修方法
【摘要】：电热水壶出现故障时主要表现为无法通电、通电后不加热、水开后不能自动断电等。图解演示因此，在电热水壶出现上述故障后，除了对基本机械部件和电源线通断进行检查外，还应重点对加热盘、蒸汽式自动断电开关、温控器、热熔断器等进行检测。加热盘不容易损坏，若损坏则会导致电热水壶无法正常加热。判断热熔断器的好坏可使用指针式万用表电阻档检测其阻值。图9-33 热熔断器的检测方法
电热水壶出现故障时主要表现为无法通电、通电后不加热、水开后不能自动断电等。电热水壶作为一种典型的家用电热产品，其核心组件就是电热部件，该部件由相应的控制部件控制。
图解演示
因此，在电热水壶出现上述故障后，除了对基本机械部件和电源线通断进行检查外，还应重点对加热盘、蒸汽式自动断电开关、温控器、热熔断器等进行检测。图9-29所示为电热水壶的检修分析。
图9-29 电热水壶的检修分析
1.加热盘的检修方法
图解演示

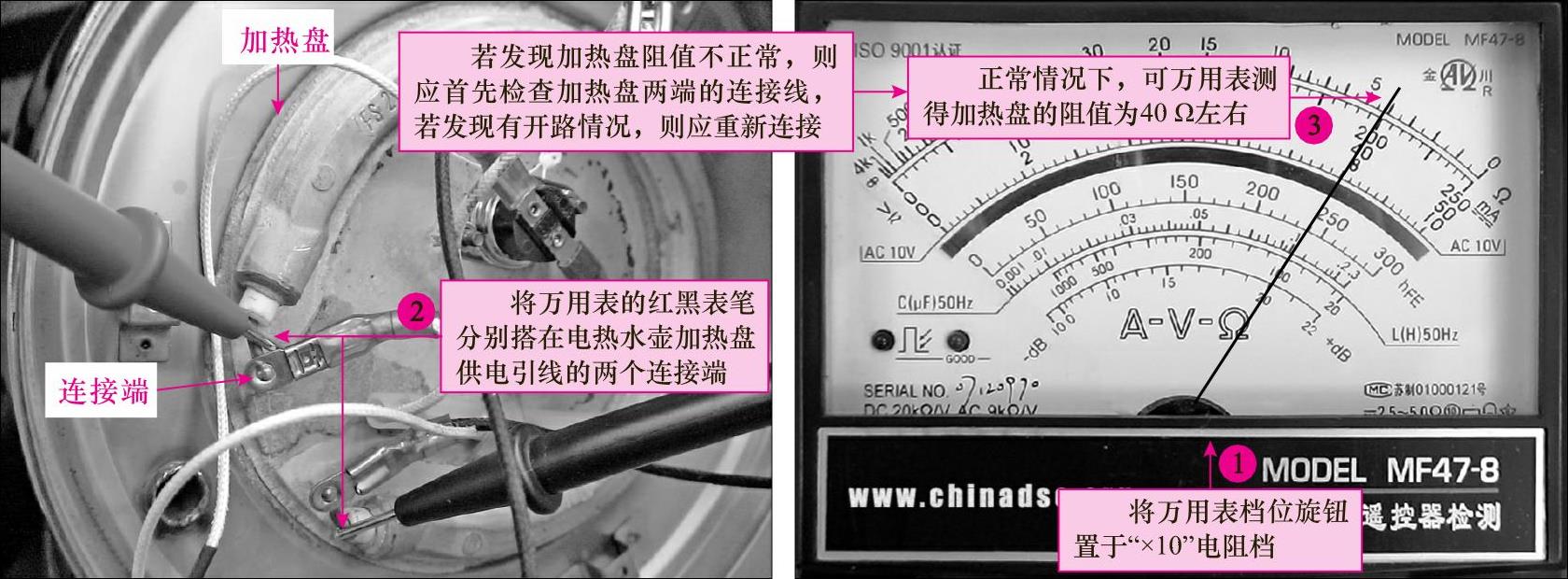

加热盘是为电热水壶中的水进行加热的电热器件。加热盘不容易损坏，若损坏则会导致电热水壶无法正常加热。对加热盘进行检查时，可以使用万用表检测加热盘阻值的方法来判断其好坏。电热水壶加热盘的检测方法如图9-30所示。
图9-30 加热盘的检测方法
正常情况下，使用万用表检测加热盘的阻值为应为几十欧姆；若测得阻值为无穷大或零甚至几百至几千欧姆，则均表示加热盘已经损坏。
在检修的过程中，若加热器阻值出现无穷大，则有可能是由于加热器的连接端断裂导致加热器阻值不正常，需检查后对加热器的连接端进行检修，再次检测加热器的阻值，从而排除故障。
相关资料
电热水壶的加热器是用来进行煮水加热的，而且是和壶身制成一体的，在加热器两端连接控制电路对其进行控制。
但由于加热盘主要用来加热电热水壶内的水，因此如果加热盘的阻值过大，将会消耗太多的电能，导致电热水壶加热水的时间变长。
2.蒸气式自动断电开关的检修方法
蒸汽式自动断电开关是控制电热水壶自动断电的装置，如果损坏则可能会导致壶内的水长时间沸腾无法自动断电，还有可能导致电热水壶无法进行加热。
图解演示
在对其进行检修时，可先通过直接观察法检查开关与电路的连接、橡胶管的连接、蒸汽开关、压断电弹簧片、弓形弹簧片以及接触端等部件的状态和关系，即先排除机械故障。若从表面无法找到故障，则可再借助万用表检测蒸汽式自动断电开关能否实现正常的“通”“断”控制状态。图9-31所示为蒸汽式自动断电开关的检测方法。
图9-31 蒸汽式自动断电开关的检测方法
3.温控器的检修方法
图解演示

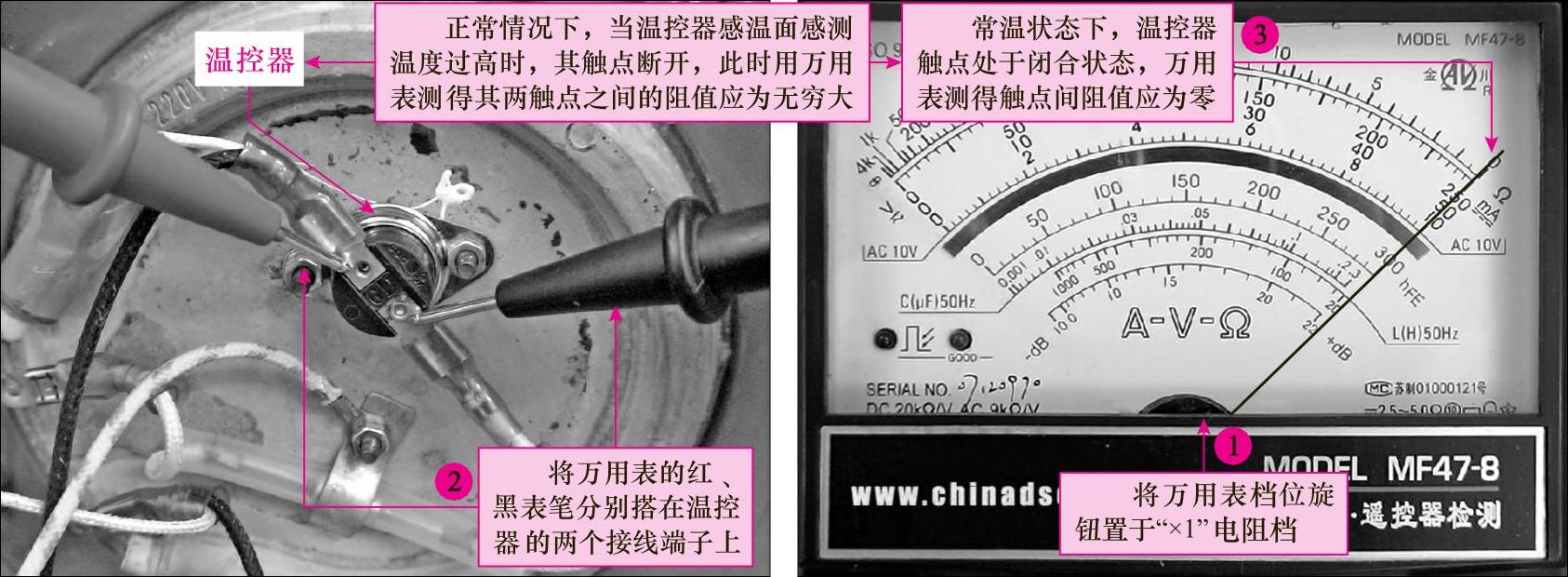

温控器是电热水壶中关键的保护器件，用于防止蒸汽式自动断电开关损坏后，水被烧干。如果温控器损坏，则会导致电热水壶加热完成后不能自动跳闸，以及无法加热的故障。可使用万用表电阻档检测其在不同温度条件下两引脚间的通断情况，来判断其好坏。图9-32所示为温控器的检测方法。
图9-32 温控器的检测方法
图9-32 温控器的检测方法（续）
4.热熔断器的检测方法
热熔断器是整机的过热保护器件，若该器件损坏，则可能会导致电热水壶无法工作。
图解演示
图9-33所示为热熔断器的检测方法。判断热熔断器的好坏可使用指针式万用表电阻档检测其阻值。正常情况下，热熔断器的阻值为零，若实测阻值为无穷大，则说明热熔断器损坏。
图9-33 热熔断器的检测方法
