电热水壶的工作原理详解
【摘要】：图解演示电热水壶是用来快速加热饮用水的家用电器，也是目前很多家庭中的生活中必备品。当水温高于96℃，蒸汽式自动断电开关断开后，电热水壶电路处于断路状态，指示灯HL熄灭。图9-28所示为典型电热水壶中的过热保护组件。
图解演示

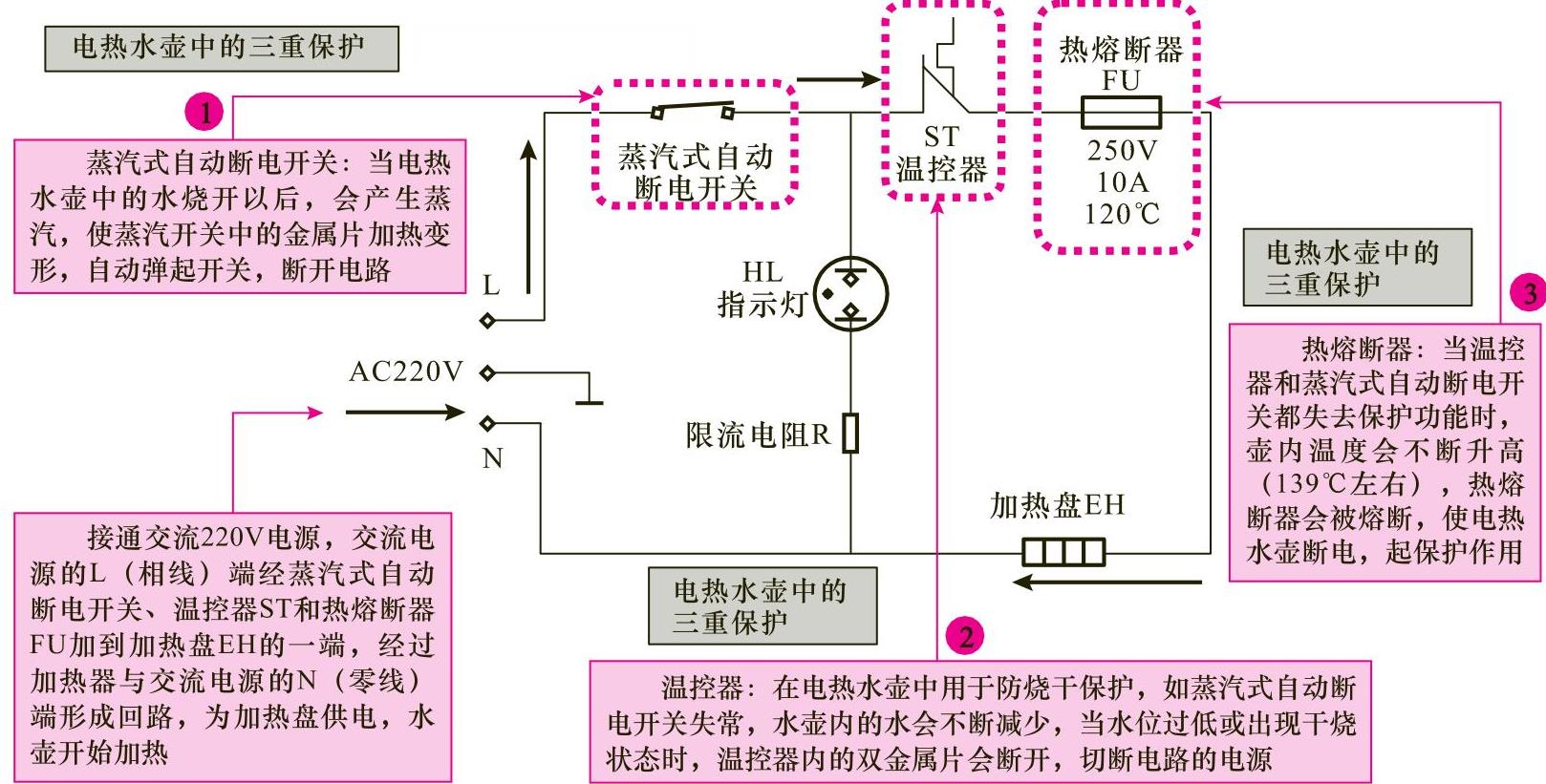

电热水壶是用来快速加热饮用水的家用电器，也是目前很多家庭中的生活中必备品。电热水壶的工作原理如图9-25所示，当电热水壶中加水后，接通交流220V电源，交流电源的L（相线）端经蒸汽式自动断电开关、温控器ST和热熔断器FU加到加热盘的一端，经过煮水加热盘与交流电源的N（零线）端形成回路，开始加热。
图9-25 电热水壶的工作原理
提示说明
在电热水壶中指示灯（氖管）HL和限流电阻R串联，与煮水加热盘处于并联状态，当电热水壶电路处于通路煮水状态，煮水加热盘有电压工作时，HL会发光，指示煮水加热状态。当水温高于96℃，蒸汽式自动断电开关断开后，电热水壶电路处于断路状态，指示灯HL熄灭。
1.蒸汽式自动断电开关的工作原理
图解演示

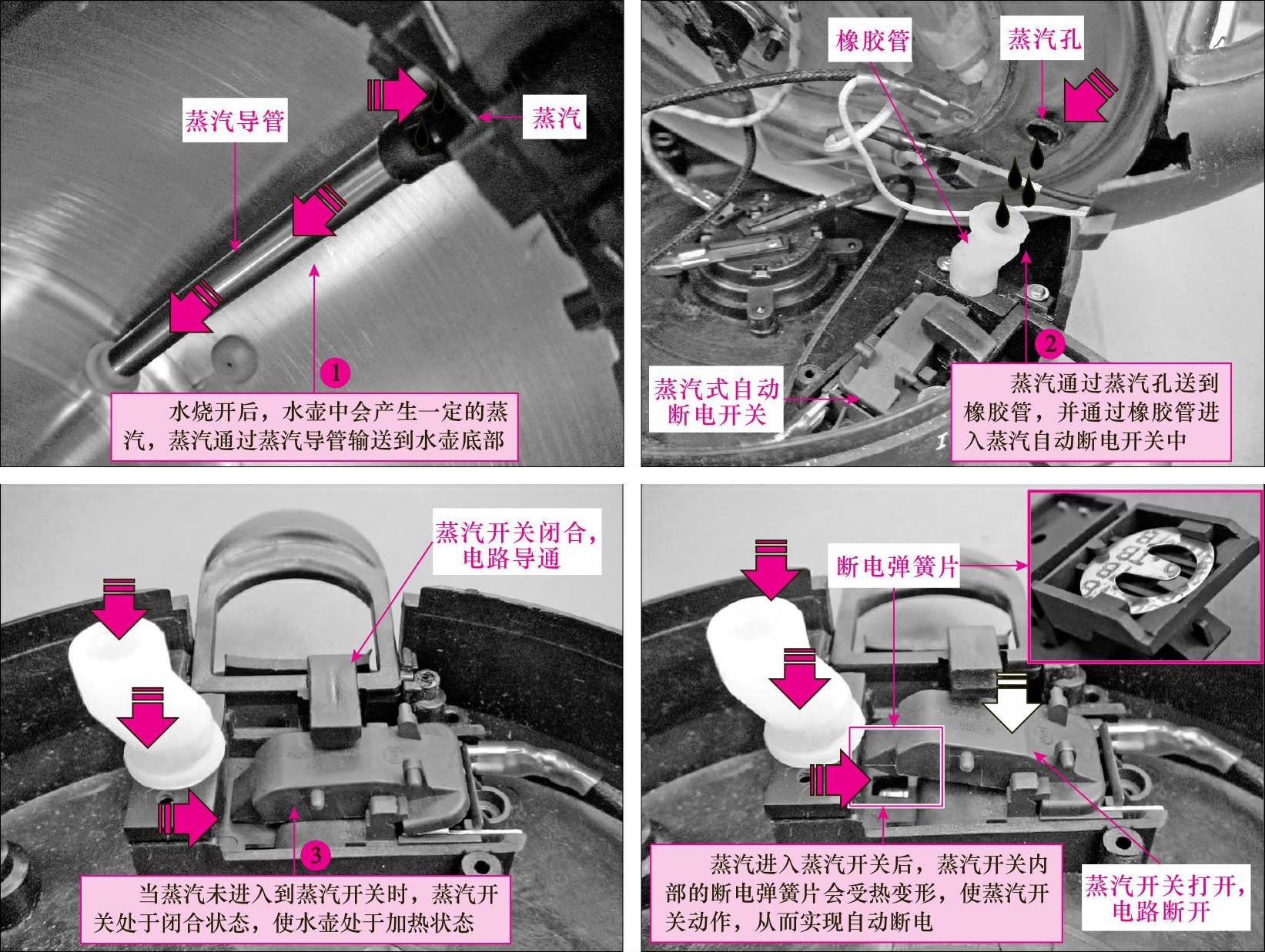

蒸汽式自动断电开关是感应水蒸气的器件，当水烧开后，蒸汽式自动开关断开，图9-26所示为蒸汽式自动断电开关的工作原理图。
图9-26 蒸汽式自动断电开关的工作原理
当水壶内的水烧开以后，产生的水蒸气经过水壶内的蒸汽导管送到水壶底部的橡胶管，由橡胶管再将蒸汽送入蒸汽开关内。蒸汽开关内部的断电弹簧片会受热变形，使蒸汽开关动作，从而实现自动断电。
2.加热盘的工作原理
图解演示

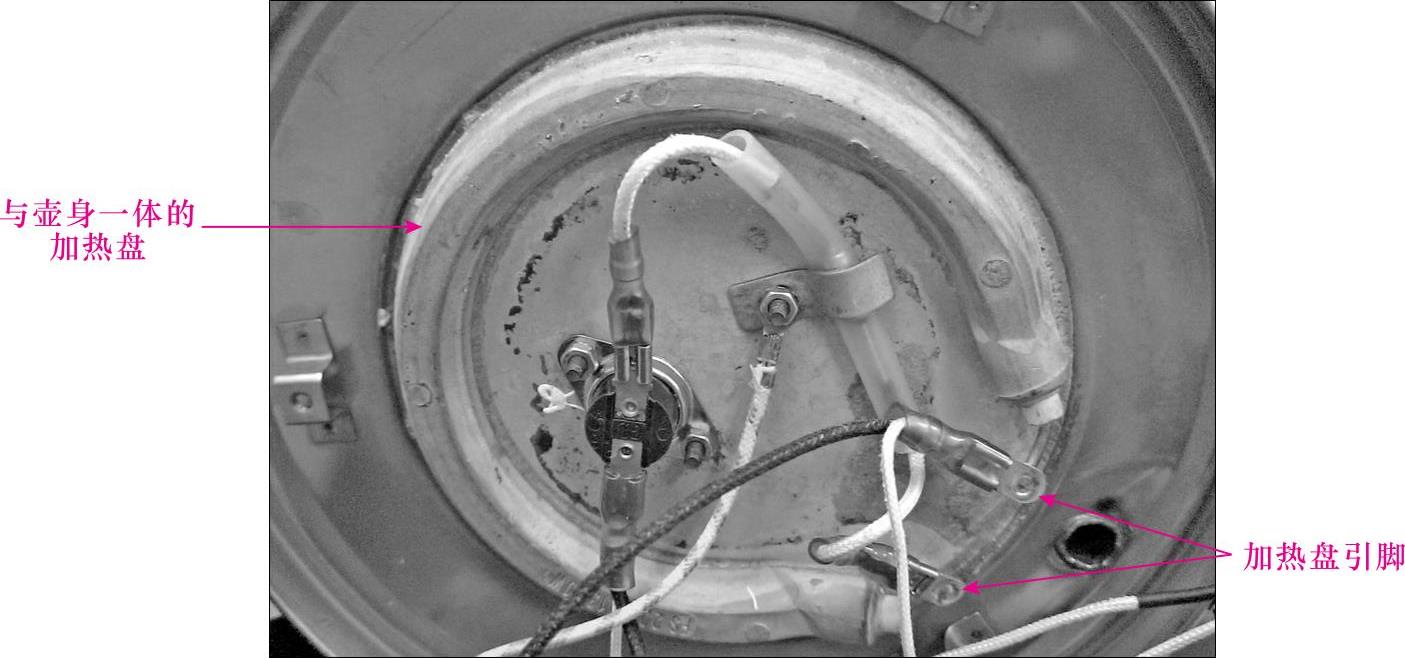

电热水壶的加热盘是实现煮水加热功能的核心器件，它一般与壶身制成一体，通过连接引脚与控制电路相连，如图9-27所示。
加热盘工作的实质是将电能转换成热能，也就是当有电流流过导体时，由于焦耳热的缘故，通电导体会发热，发热公式为：热量=导体电阻值×电流×电流×时间，由此可见，只要把加热盘中的电阻做得很大（比电线的电阻值大很多），在通电电流和通电时间相同的情况下，加热盘所产生的热量就会比电线的热量大很多，从而实现加热效果。
3.过热保护组件的工作原理
图解演示
电热水壶中的过热保护组件主要包括温控器和热熔断器，它们均能够因过热切断电路而起到过热保护作用。图9-28所示为典型电热水壶中的过热保护组件。
图9-27 电热水壶加热盘
图9-28 过热保护组件
