电风扇的故障特点与检修方法
【摘要】：当电风扇出现定时失常的故障时，应重点对定时器进行检修；当电风扇出现风速调整失常的故障时，应重点对风速开关进行检修；当电风扇出现摇头异常的故障时，应重点检修摇头开关。图解演示在对定时器进行检修时，应重点对定时器内的齿轮组、触点以及引线焊点等进行检查。定时器的检修方法如图9-19所示。
图解演示
电风扇出现故障后，经常会引起电风扇扇叶转动异常、调速失灵、不能摆头等现象。对该电路进行检修时，可依据电风扇整机的控制过程对可能产生故障的组件部分进行逐级排查。如图9-13所示，若电风扇出现故障，则应重点对电风扇的风扇组件和控制组件部分进行检修。
图9-13 电风扇的检修分析
1.电动机组件的检修方法
图解演示

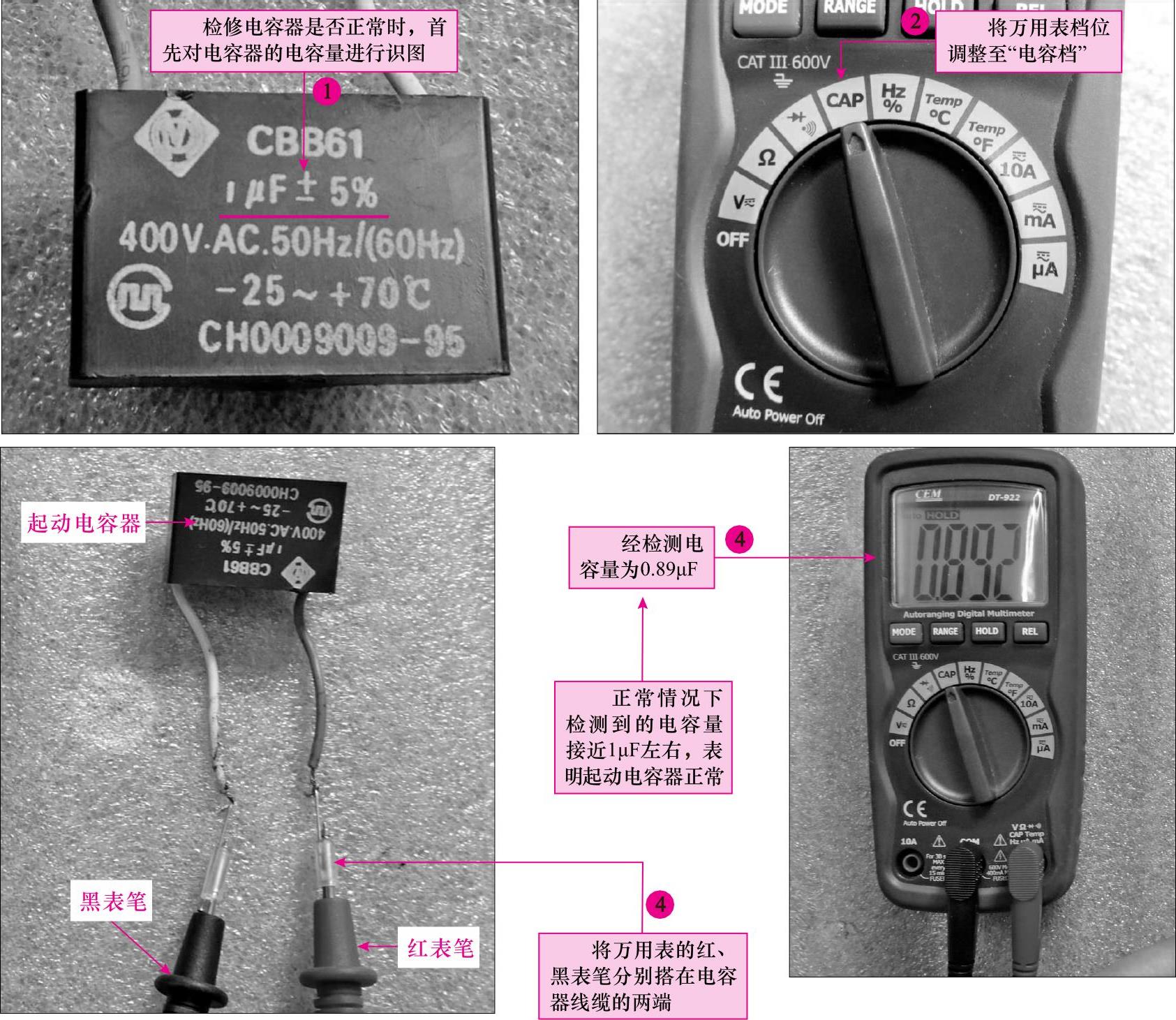

风扇电动机是带动扇叶旋转的核心器件，若风扇电动机不能正常运行，则电风扇的扇叶将无法旋转。检测时可先对风扇电动机的起动电容器进行检修。风扇电动机中起动电容器的检修方法如图9-14所示。
图9-14 风扇电动机中起动电容器的检修方法
经检测起动电容器正常时，需要进一步对风扇电动机本身进行检修，判断风扇电动机是否正常时，可使用万用表检测风扇电动机内各绕组之间的阻值是否正常。
图解演示
风扇电动机的检修方法如图9-15所示。可使用万用表对电动机绕组间的阻值进行测量。
图9-15 风扇电动机的检修方法

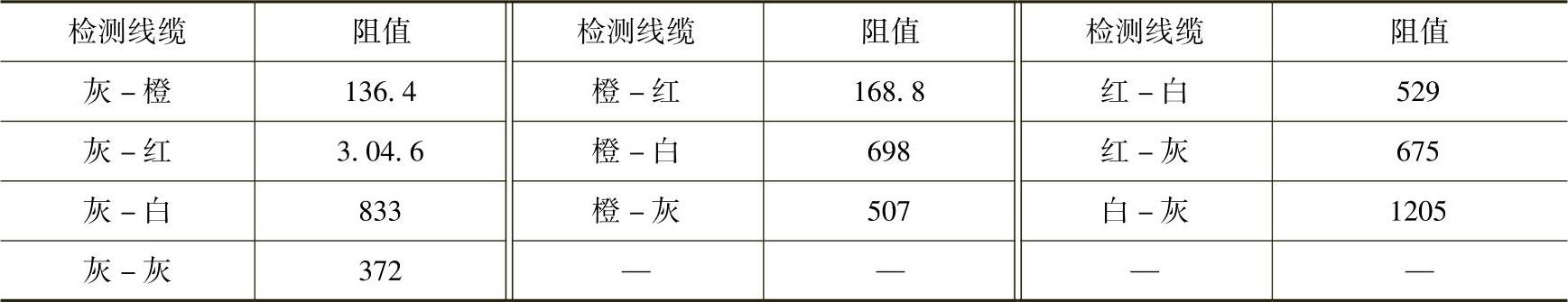

经实际检测，风扇电动机各引线之间的阻值见表9-1。
表9-1 电动机各引线之间的阻值 （单位：Ω）
图解演示

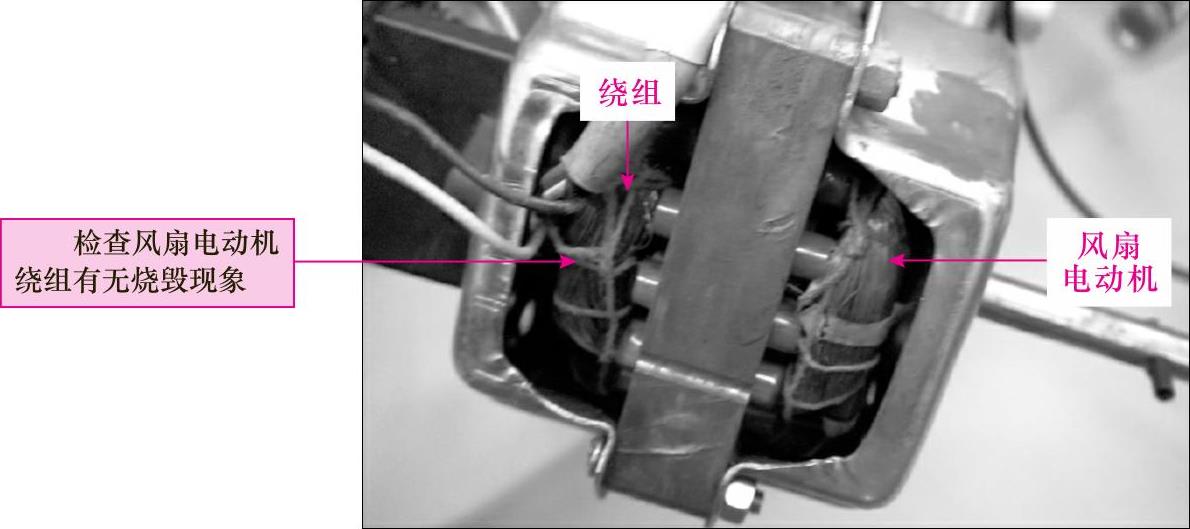

在检修风扇电动机时，除了检测绕组阻值外，还可通过直观查看风扇电动机的线圈外观有无明显烧毁现象进行判断，如图9-16所示。若观察风扇电动机线圈绕组有发黑，或者固定绕组线圈的器件出现熔断现象，则均表明该风扇电动机已经损坏，需要用同规格的风扇电动机进行代换。
图9-16 检查电风扇电动机内部有无烧毁
图解演示

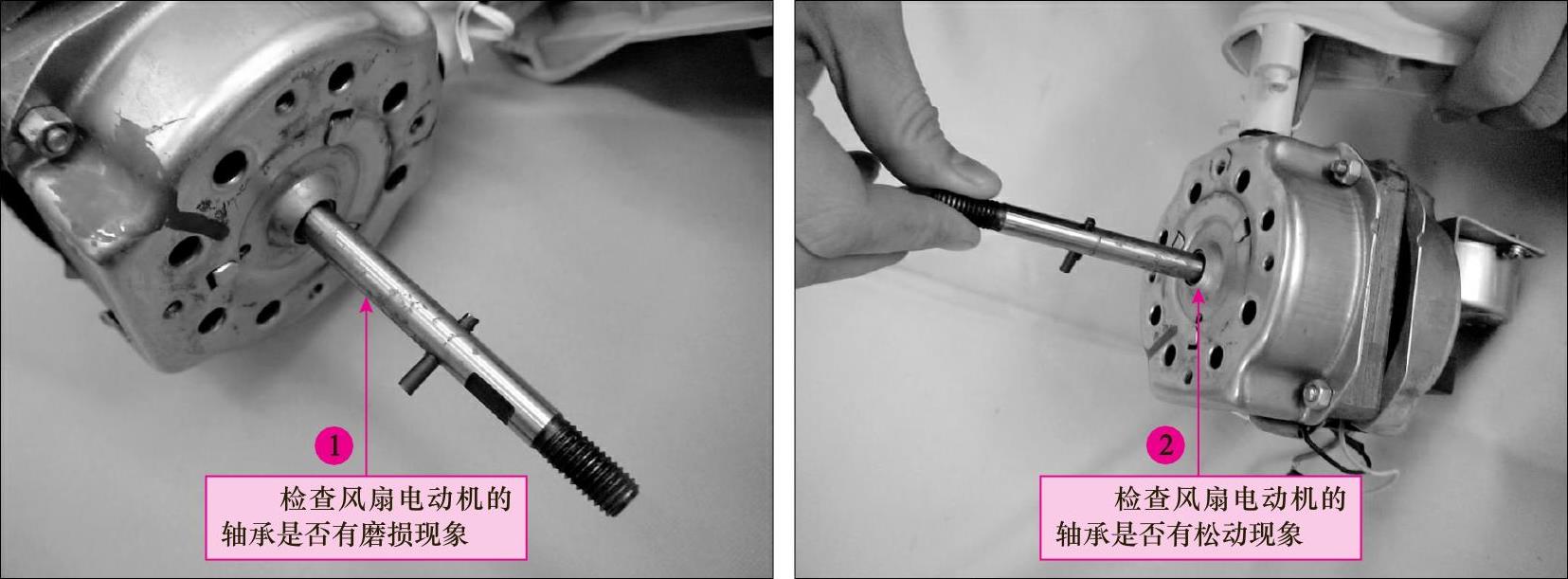

若上述检查均正常，则还需要检查风扇电动机内部机械部件的状态，如旋转风扇电动机的轴承，以检查风扇电动机的轴承是否出现松动、无法转动或磨损等现象，如图9-17所示。
图9-17 检查风扇电动机轴承
2.摆头组件的检修方法
图解演示

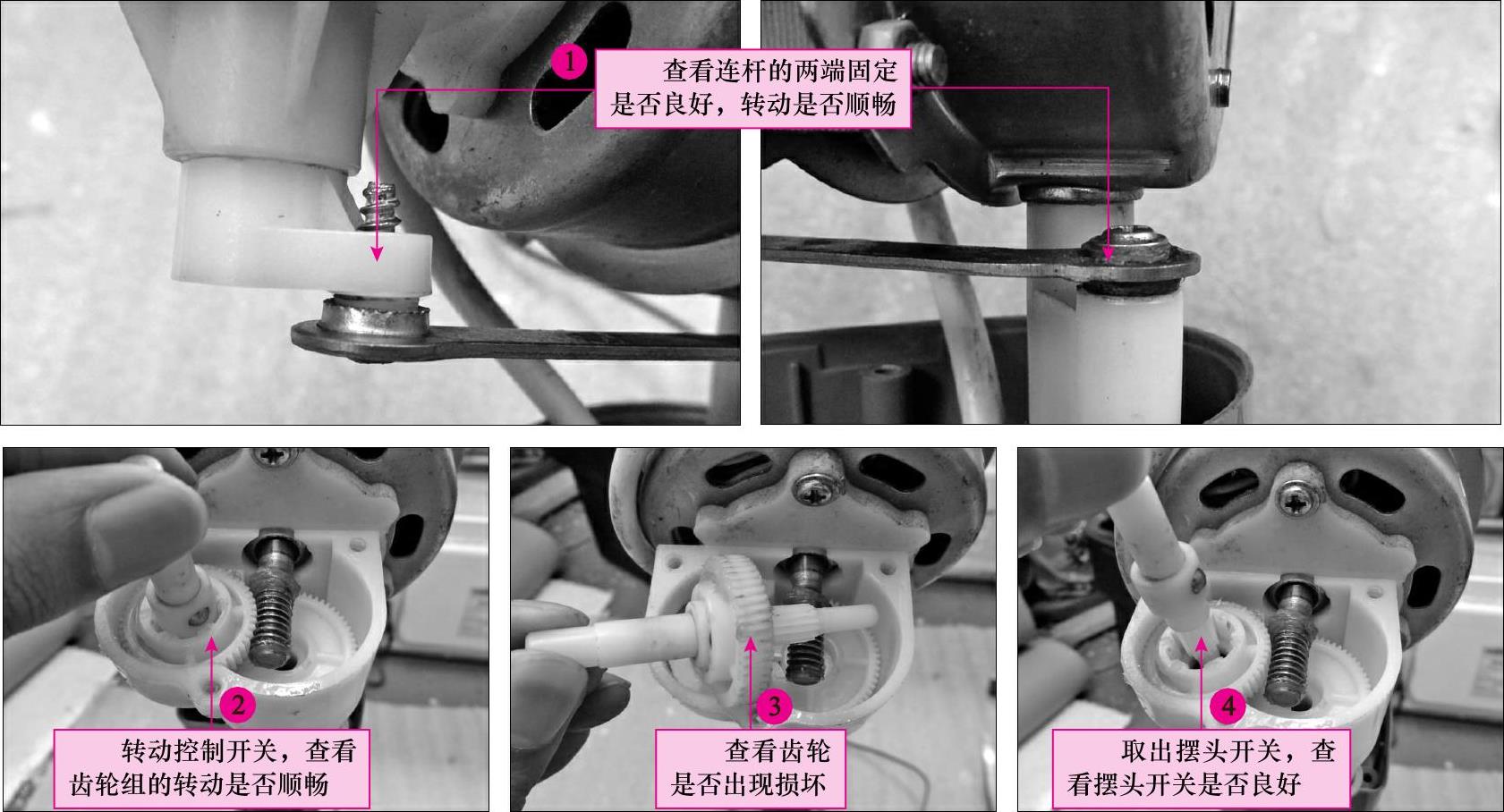

摆头组件为电风扇的摆头提供动力，若摆头组件损坏，则会使电风扇出现不摆头，或一直摆头等现象，怀疑摆头组件出现故障时，需要对摆头传动部分、偏心轮、连杆等进行检查。摆头组件的检修方法如图9-18所示。
3.控制组件的检修方法
当电风扇出现控制失常的故障时，通常需要对控制组件进行检修，根据故障现象的不同，检修的重点也有所不同。
当电风扇出现定时失常的故障时，应重点对定时器进行检修；当电风扇出现风速调整失常的故障时，应重点对风速开关进行检修；当电风扇出现摇头异常的故障时，应重点检修摇头开关。下面，我们分别对这些控制组件的检修方法进行介绍。
图9-18 摆头组件的检修方法
（1）定时器的检修方法
在一些电风扇中会设计有定时器，它可以控制电风扇的运行时间，当设定的时间到达后，会自动切断电风扇的供电，使电风扇停止工作。当定时器损坏时，经常会导致电风扇不能进行定时操作。
图解演示

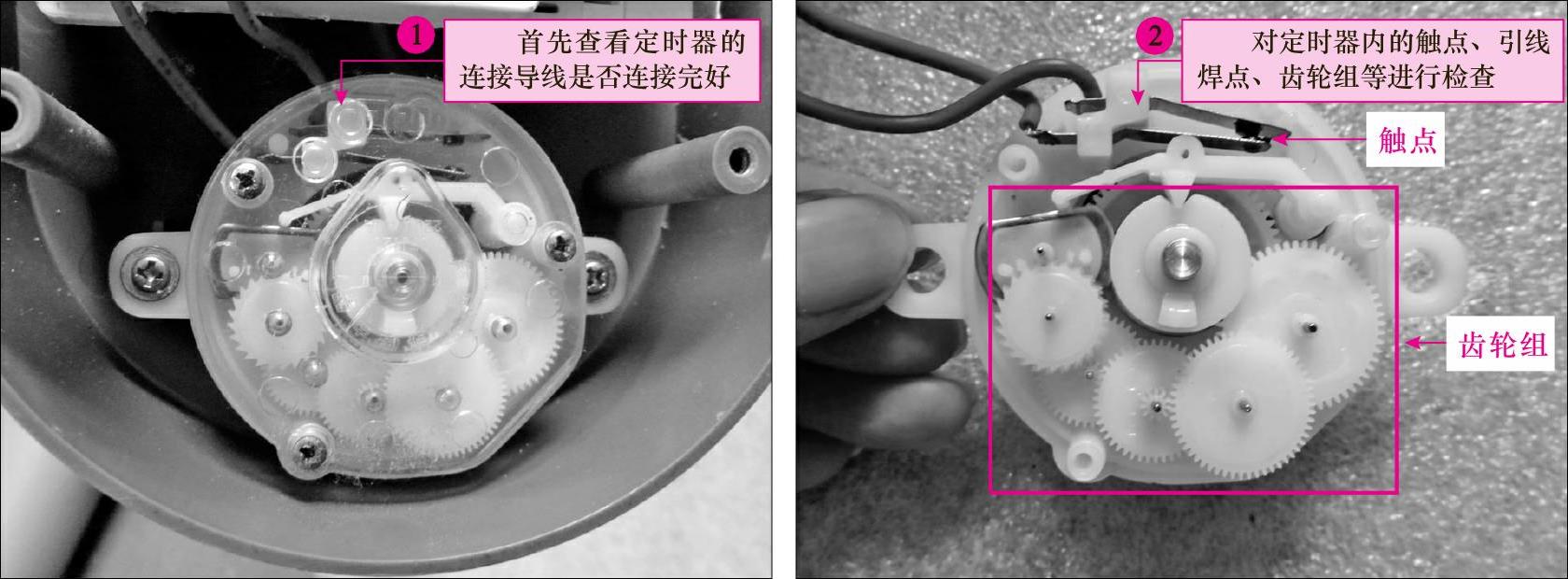

在对定时器进行检修时，应重点对定时器内的齿轮组、触点以及引线焊点等进行检查。定时器的检修方法如图9-19所示。
图9-19 定时器的检修方法
（2）风速开关的检修方法
电风扇的风速主要是由风速开关进行控制的，当风速开关损坏时，经常会引起电风扇扇叶不转动或无法改变电风扇风速的故障。
图解演示

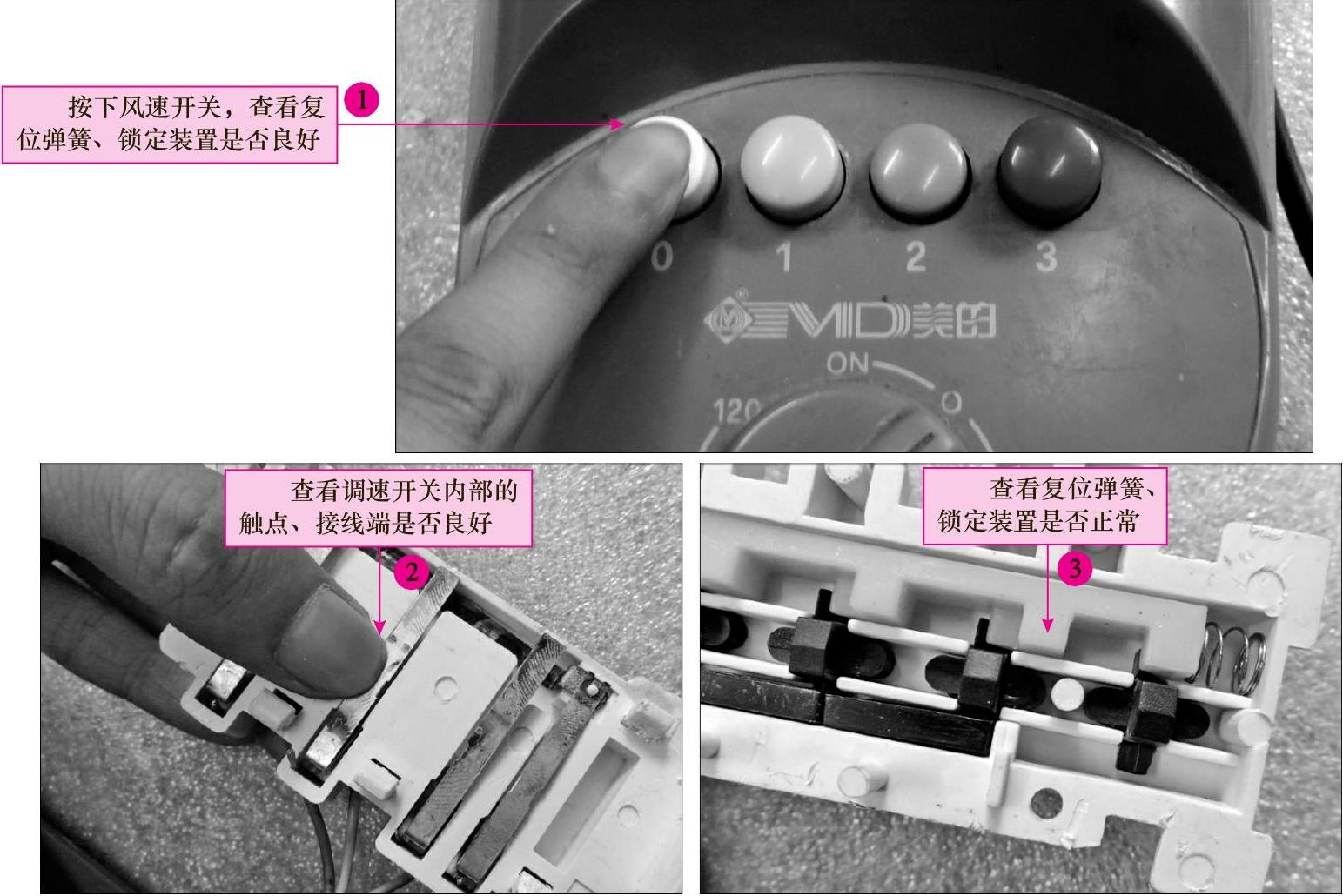

在对风速开关进行检修时，应先查看风速开关与各导线的连接是否良好，然后再对内部的主要部件进行检验。风速开关的检修方法如图9-20所示。
图9-20 风速开关的检修方法
