电风扇的工作原理详解
【摘要】：图9-8 电风扇的整机控制过程图解演示图9-9所示为电风扇电动机的工作原理示意图。图9-12 风扇电动机和驱动电路ICRTS511B-000控制芯片的①、⒇脚外接晶体，为芯片提供时钟信号。
图解演示

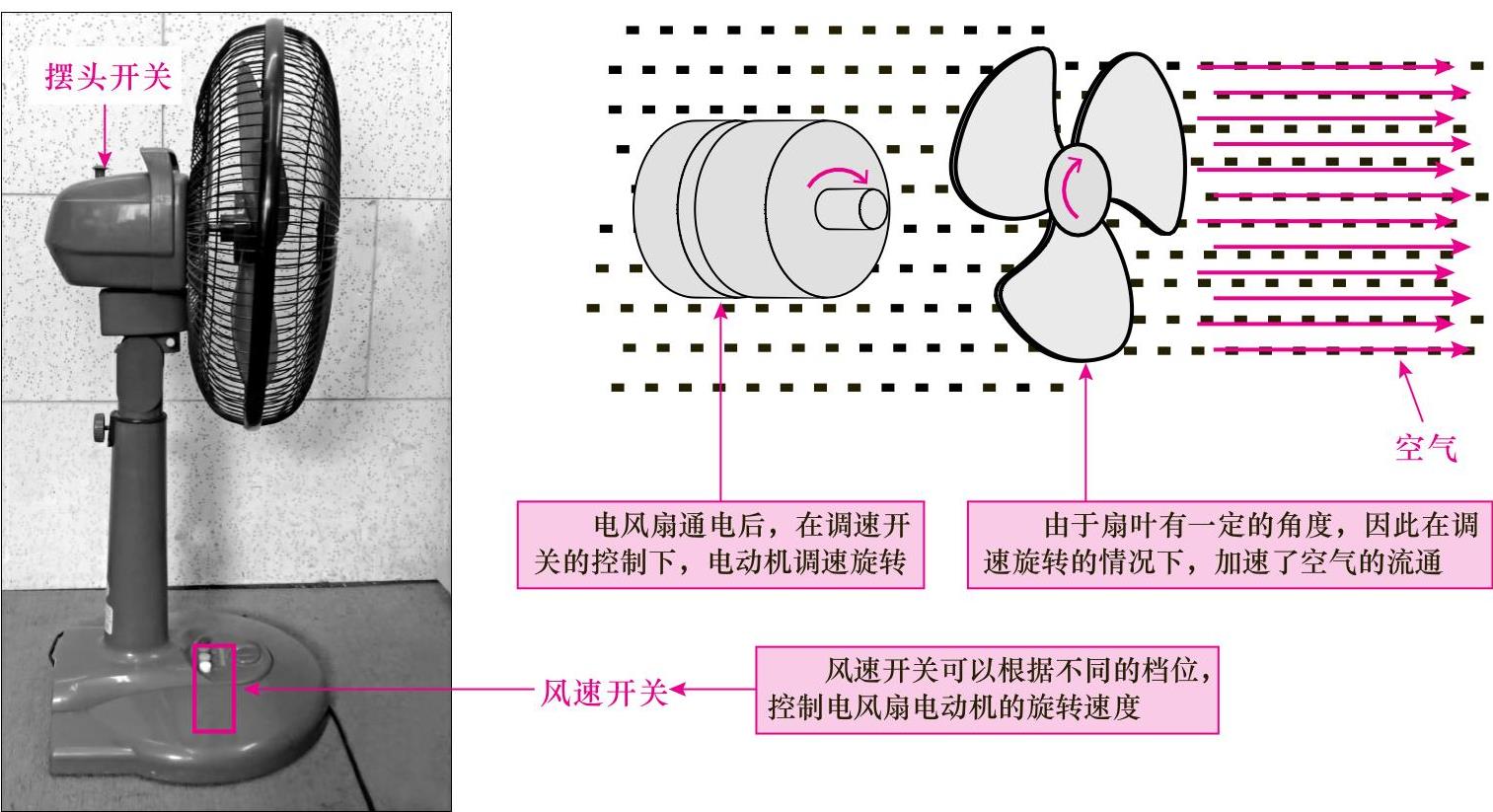

图9-8所示为典型电风扇的整机控制过程。由图可知，电风扇通电后，通过风速开关使电风扇电动机旋转，同时电风扇电动机带动扇叶一起旋转，由于扇叶带有一定的角度，旋转时会切割空气，从而促使空气加速流通，完成送风操作。当需要电风扇摆头送风时，可以通过控制摇头开关控制电风扇头部的摆动。
图9-8 电风扇的整机控制过程
图解演示

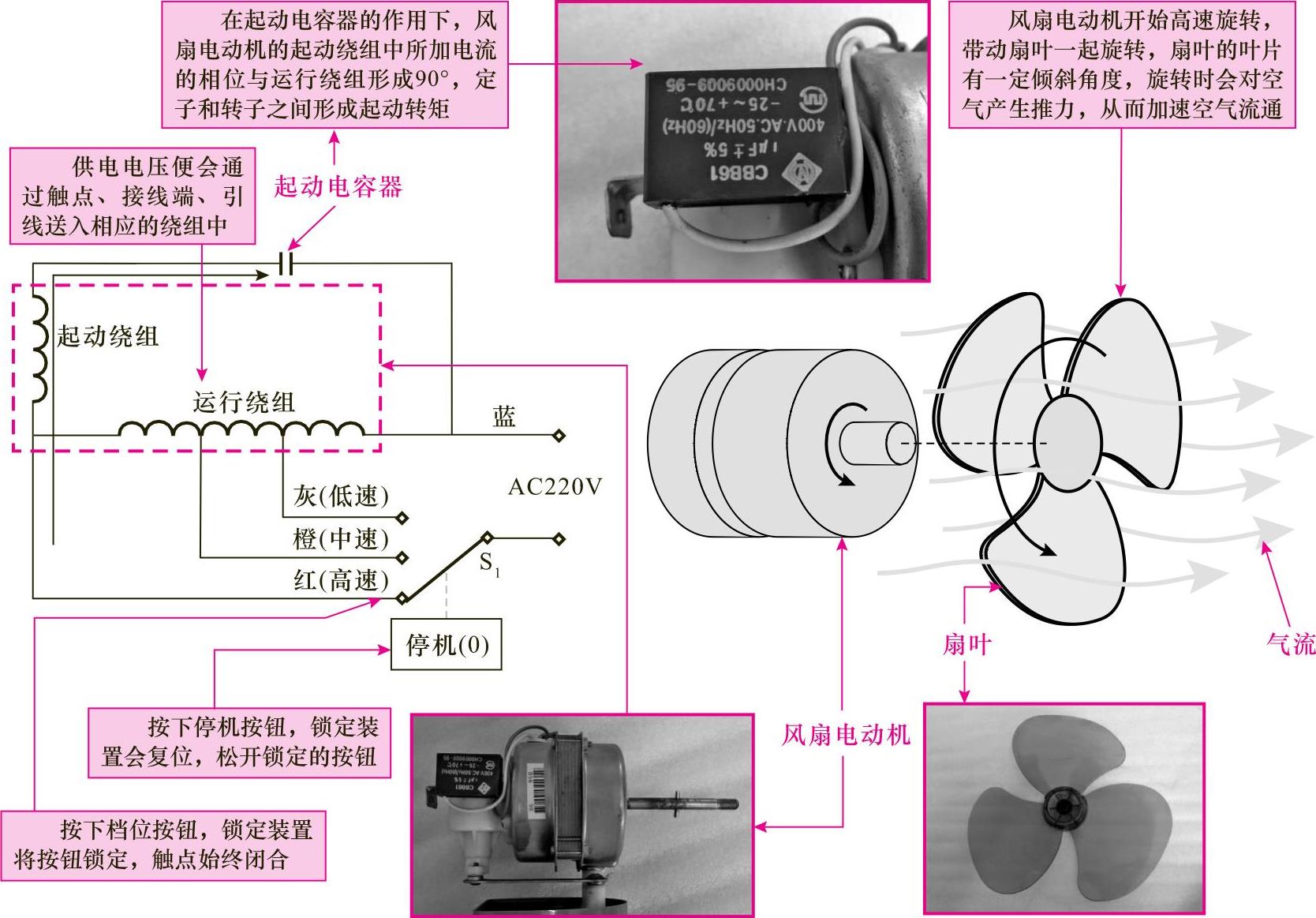

图9-9所示为电风扇电动机的工作原理示意图。电风扇中的风扇电动机多为交流感应电动机，它具有两个绕组（线圈），主绕组通常作为运行绕组，另一辅助绕组作为启动绕组。
图9-9 风扇电动机组件的功能示意图
电风扇通电起动后，交流供电经启动电容加到启动绕组上，在启动电容器的作用下，启动绕组中所加电流的相位与运行绕组形成90°，定子和转子之间形成启动转矩，使转子旋转起来。风扇电动机开始高速旋转，并带动扇叶一起旋转，扇叶旋转时会对空气产生推力，从而加速空气流通。
风速开关是电风扇的控制部件，它可以控制风扇电动机内绕组的供电，使风扇电动机以不同的速度旋转。
1.普通电风扇的电路原理
图解演示

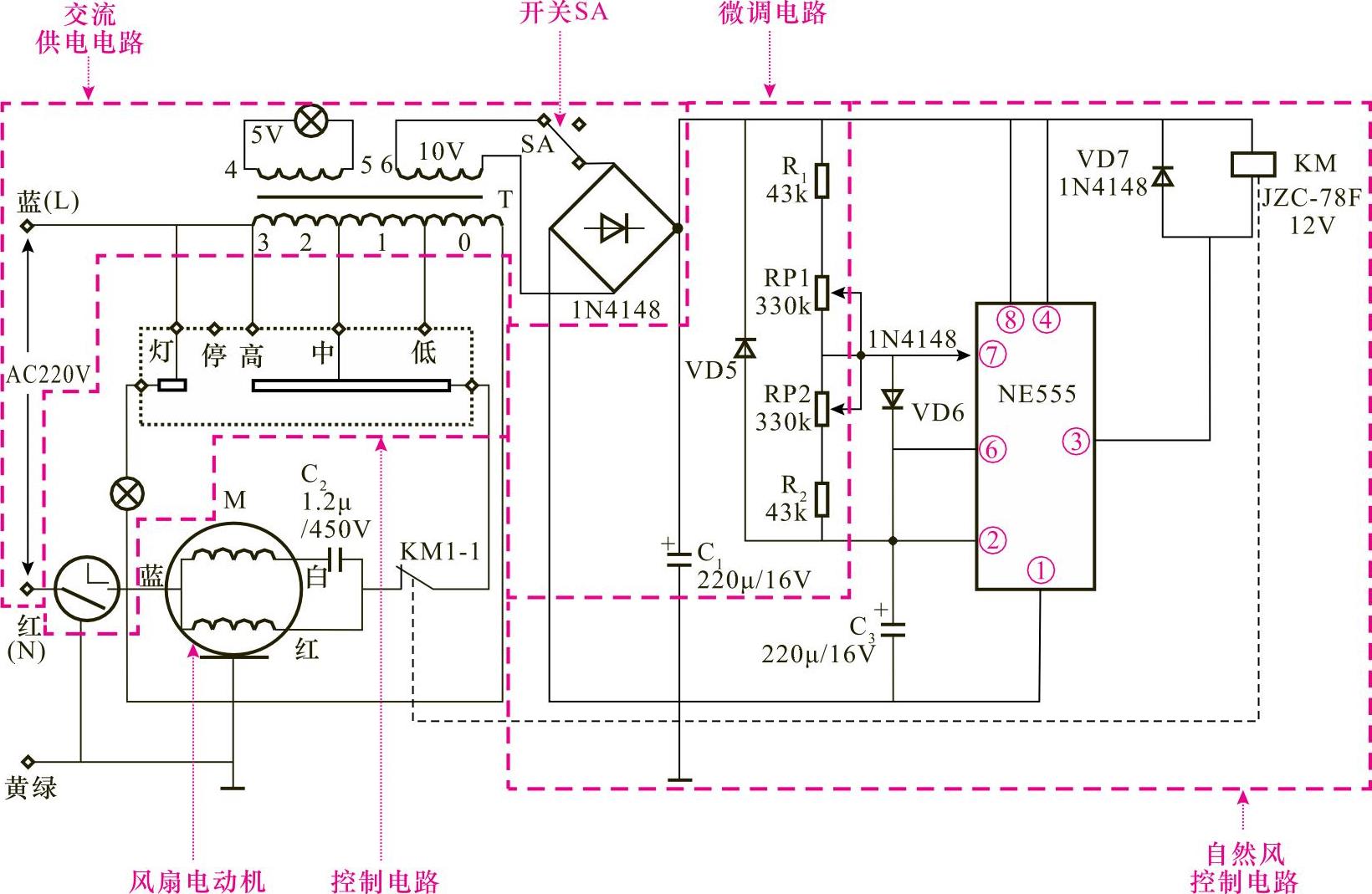

图9-10所示为典型电风扇模拟自然风运行的工作原理图，它是由交流供电电路、风扇电动机、控制电路和自然风控制电路构成的。
图9-10 电风扇模拟自然风运行的工作原理图
交流220V电压输入后，经控制电路对风扇电动机的转速和运转时间进行控制，当开关SA闭合时，电流送入自然风控制电路，自然风控制电路控制风扇电动机间歇式工作，NE555③脚输出间歇脉冲KM1-1时通时断，从而形成自然风。
在该电路中定时器可以设定为15分钟、30分钟、45分钟、60分钟和长时间运转，当定时器达到设定时间后，内部触点断开，整个电路形成断路，风扇电动机停止运行。
在控制电路中，由琴键开关控制电动机的低速运转、中速运转、高速运转和停机，照明灯又由琴键开关内的单独按钮进行控制。
自然风开关SA控制自然风电路的运转，当其断开时停止电风扇的自然风功能，当SA闭合时电风扇的自然风功能可以正常使用。
例如，当将定时器设定为15分钟，琴键开关设定于中档，电风扇的风扇电动机进行中速运转，开关SA闭合时，供电电压经变压器T后，送入桥式整流堆中进行整流，再经电容器C1滤波后为集成电路NE555供电，同时经微调电路为⑦、⑥、②脚提供控制信号，使③脚按一定规律输出高电平和低电平信号，当输出高电平时，继电器KM不动作，当输出低电平时KM动作，继电器常闭触点KM1断开，风扇电动机停止工作，整个电路形成断路；继电器KM失电，使其常闭触点闭合，风扇电动机运转。继电器在NE555的控制下有规律地工作，使电动机间歇式运转，形成自然风。
当不需要自然风时，可将开关SA断开，自然风控制电路停止运行，但不影响电风扇电路的工作。
2.带遥控功能电风扇的电路原理
通常，带遥控功能电风扇的电路分为两部分，一部分是遥控发射器电路；另一部分是风扇电动机和驱动电路。
图解演示

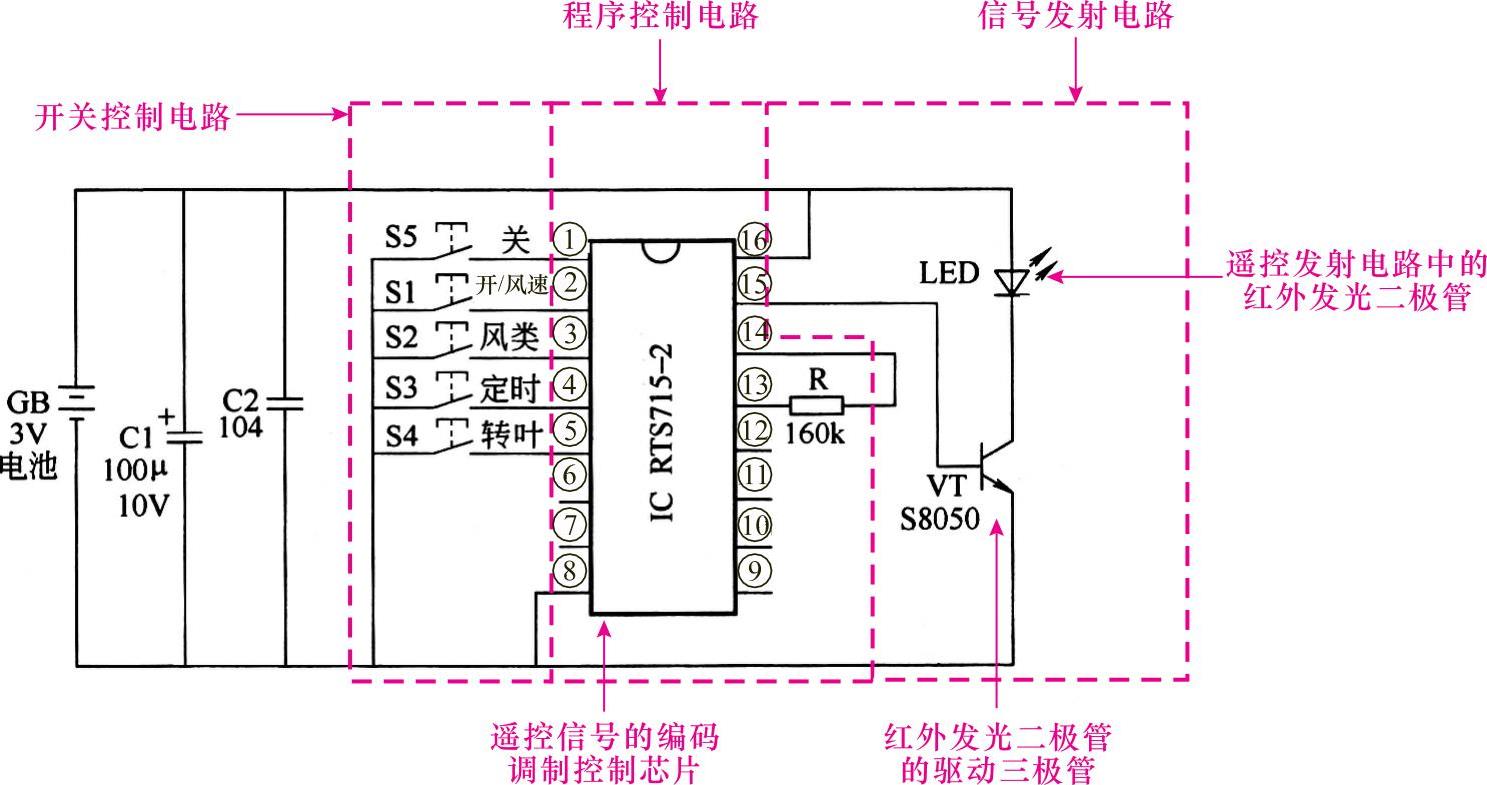

图9-11所示为电风扇的遥控发射器电路图（先锋KYT-30D），它是由遥控信号的编码调制控制芯片ICRTS715-2和红外发光二极管等部分构成的。
图9-11 电风扇的遥控发射器电路图
电池GB为遥控发射器供电，控制芯片IC的①～⑤脚外接人工操作按键，这些键是给控制芯片IC输入人工操作指令的微动开关；按下任意操作按键后，控制芯片IC的①～⑤脚中会有任一脚接地，控制芯片经引脚功能识别后，形成功能控制信号，该信号在IC内部进行编码，由（15）脚输出信号驱动三极管VT导通，信号经三极管VT驱动红外发光二极管（LED），红外发光二极管将控制信号以光的形式发射出去。
图解演示

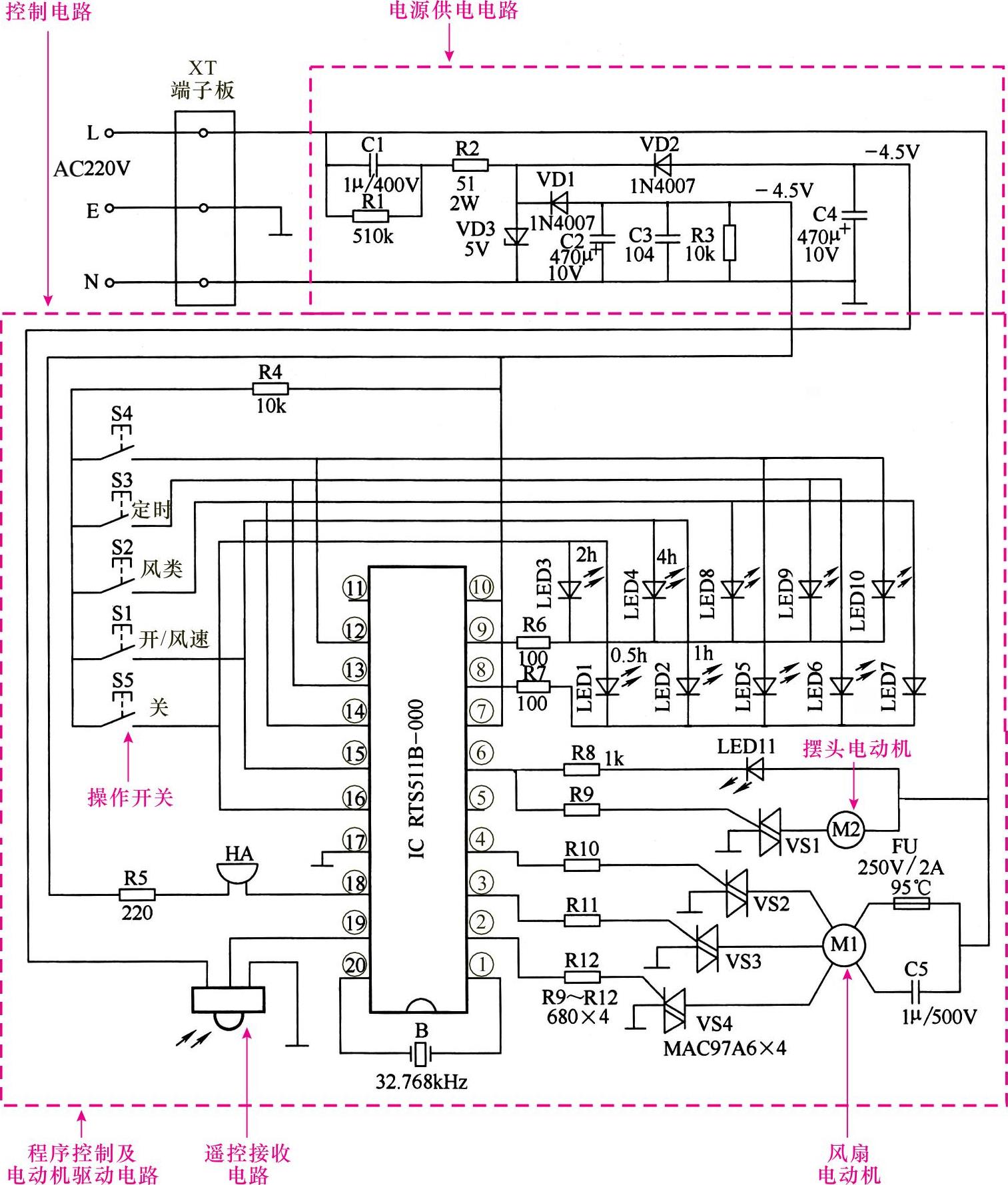

图9-12所示为风扇电动机及驱动电路（先锋KYT-30D），该电路的主体是集成电路控制芯片ICRTS511B-000，它的⒆脚连接红外接收器，接收控制信号，并对信号进行处理，再由相应的②～⑥脚输出控制信号。风扇电动机的公共端接到交流220V的相线端（L），高速、中速和低速控制端由三个双向晶闸管VS2、VS3、VS4进行控制，速度控制触发信号分别由ICRTS511B-000的②、③、④脚输出，并分别控制晶闸管的触发端。
此外在电风扇中还设有摆头电动机，摆头电动机是由双向晶闸管VS1控制的，图9-12中地线端为交流220V的零线。控制触发信号由ICRTS511B-000的⑥脚输出，控制信号触发摆头指示灯LED11点亮，并触发晶闸管VS1的触发端，晶闸管VS1导通，摆头电动机M2旋转。
图9-12 风扇电动机和驱动电路
ICRTS511B-000控制芯片的①、⒇脚外接晶体，为芯片提供时钟信号。ICRTS511B-000的⒅脚外接蜂鸣器HA，当收到控制信号或进行功能转换时会发出声响提醒用户。ICRTS511B-000芯片再进行控制时，相应的LED发光指示，在风扇主体上也设有人工指令键，用来选择风扇的工作方式。
