图解演示

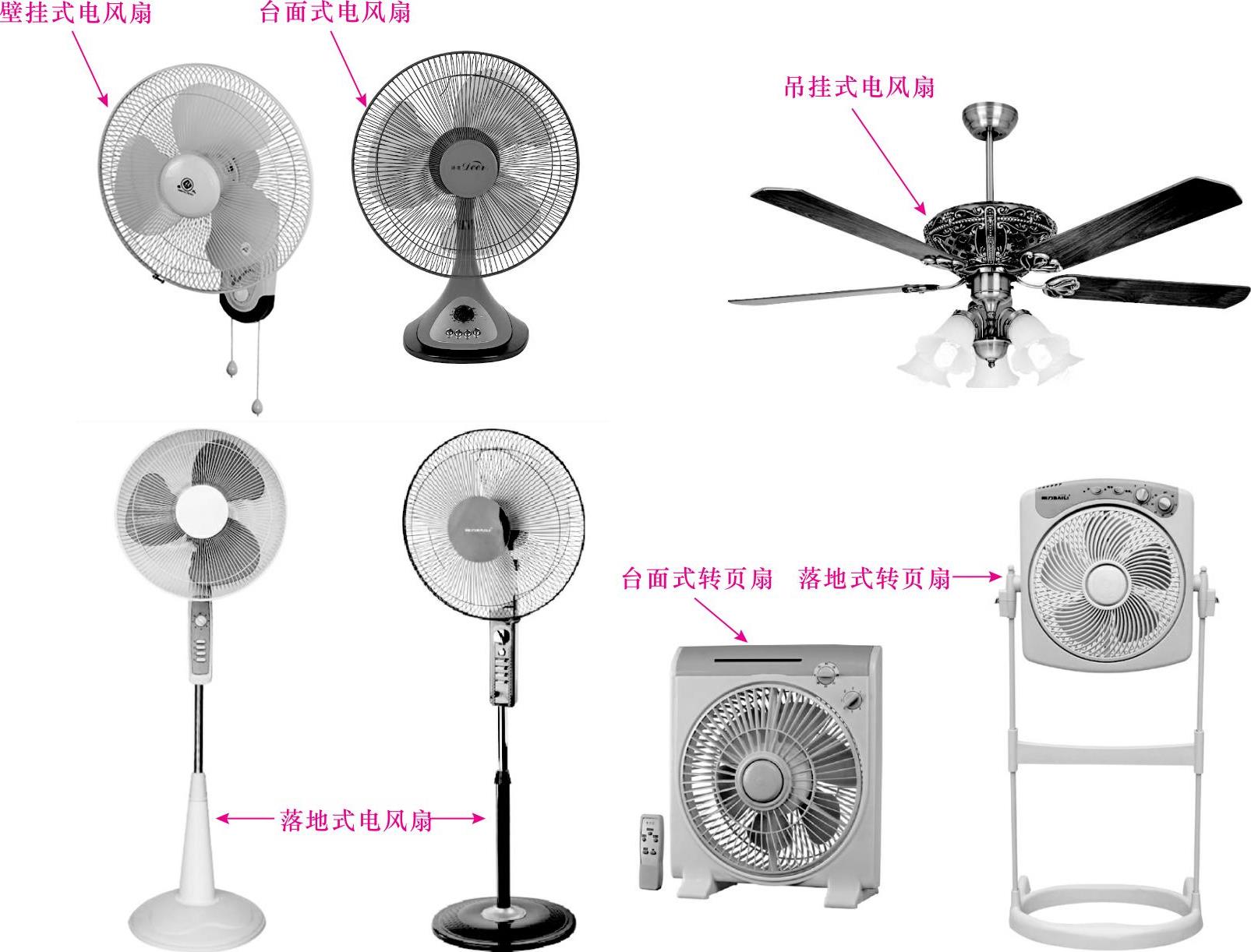

电风扇是夏季用于增强室内空气流动,达到清凉目的的一种家用设备。图9-1所示为不同设计风格的电风扇。通过对比不难发现,不论电风扇的设计如何独特,外形如何变化,我们都可以在电风扇上找到扇叶、网罩、控制组件、支架等。
图9-1 不同设计风格的电风扇
图解演示

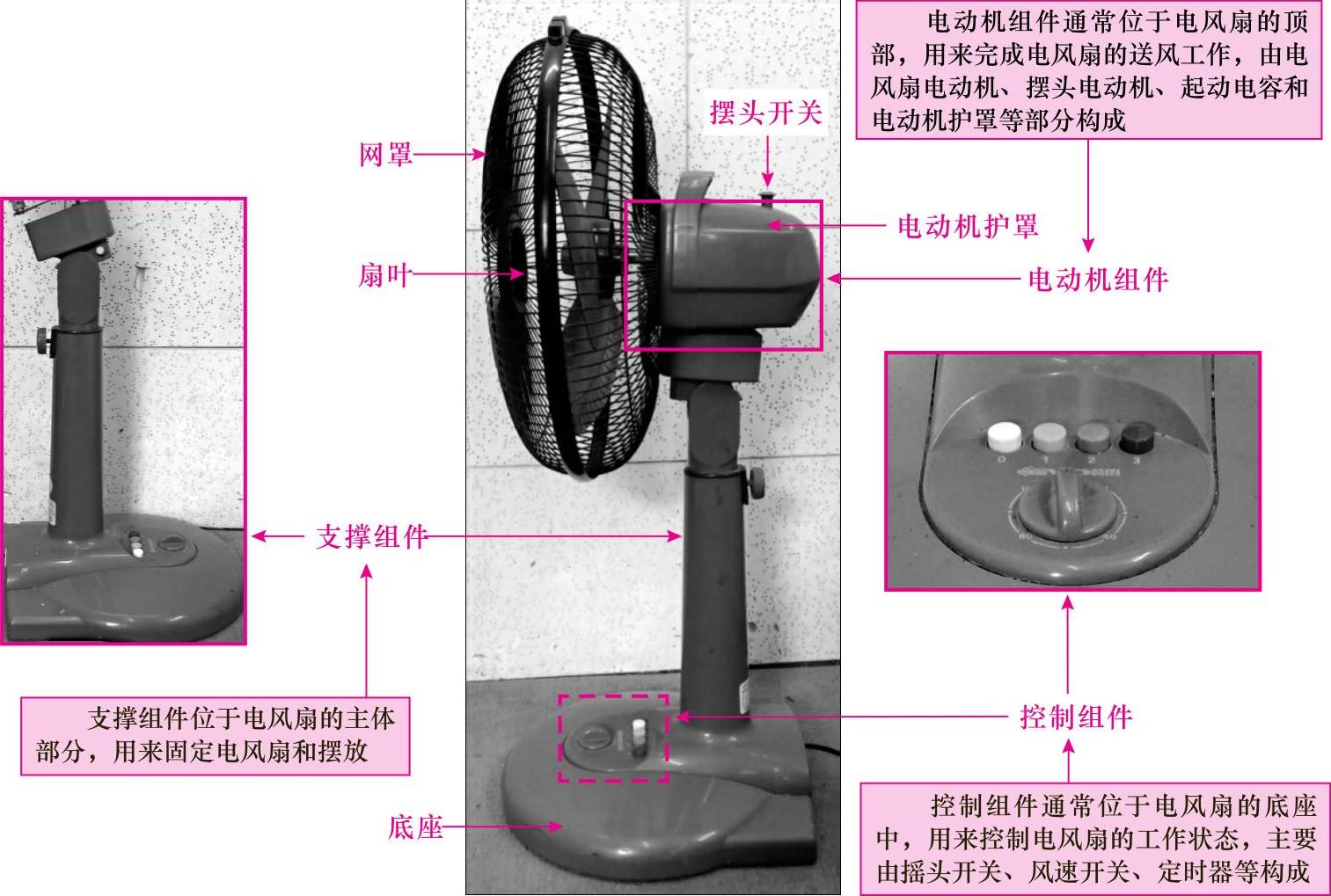

图9-2所示为典型电风扇(美的FTS35-M2)的实物外形。电风扇主要是由网罩及扇叶、电动机组件和控制组件构成的。
图9-2 典型电风扇的实物外形
1.网罩及扇叶
图解演示

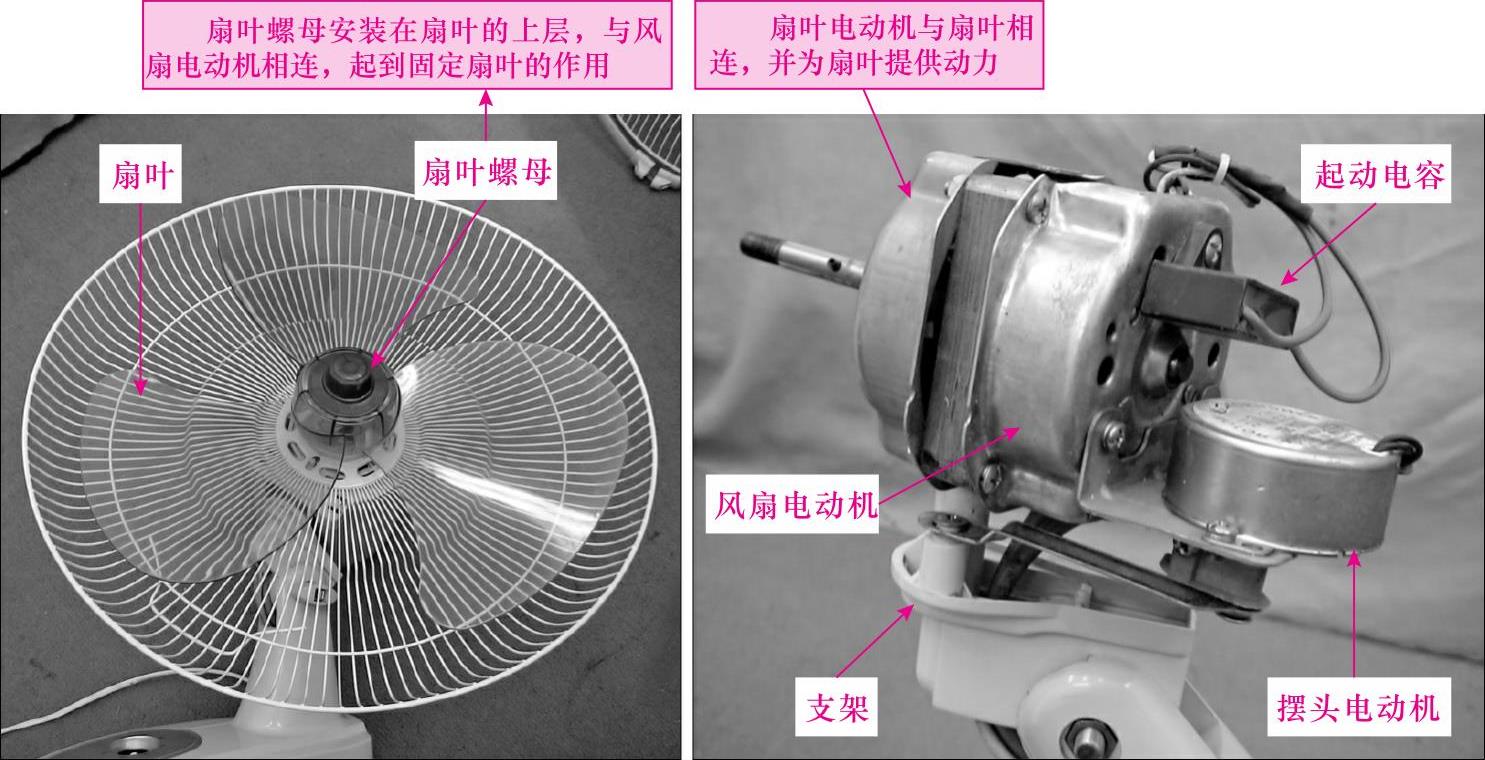

如图9-3所示,电风扇的扇叶安装固定在电风扇的电动机转轴上。网罩则安装在扇叶的外围,主要起保护作用(既防止扇叶损坏,同时也确保人员安全)。
图9-3 电风扇的网罩及扇叶
2.电动机组件
图解演示
如图9-4所示,电风扇的电动机组件安装固定在电风扇的支撑组件上。电动机组件是电风扇的核心组件,主要由电风扇电动机、摆头电动机、起动电容构成。其中电风扇电动机和摆头电动机主要为电风扇工作提供动力,起动电容的作用是辅助电风扇电动机起动,电动机护罩主要起保护电风扇电动机的作用。
图9-4 电风扇的电动机组件
相关资料
不同电风扇其主要风扇组件也有所不同。如有些电风扇中采用的摆头动力源为摆头电动机;而有些电风扇中的摆头动力源是通过传动部件(偏心轮、连杆)控制的,动力源来自风扇电动机,该类电风扇采用的是摆头组件,如图9-5所示。
图9-5 不同电风扇中的摆头动力源
3.控制组件
图解演示

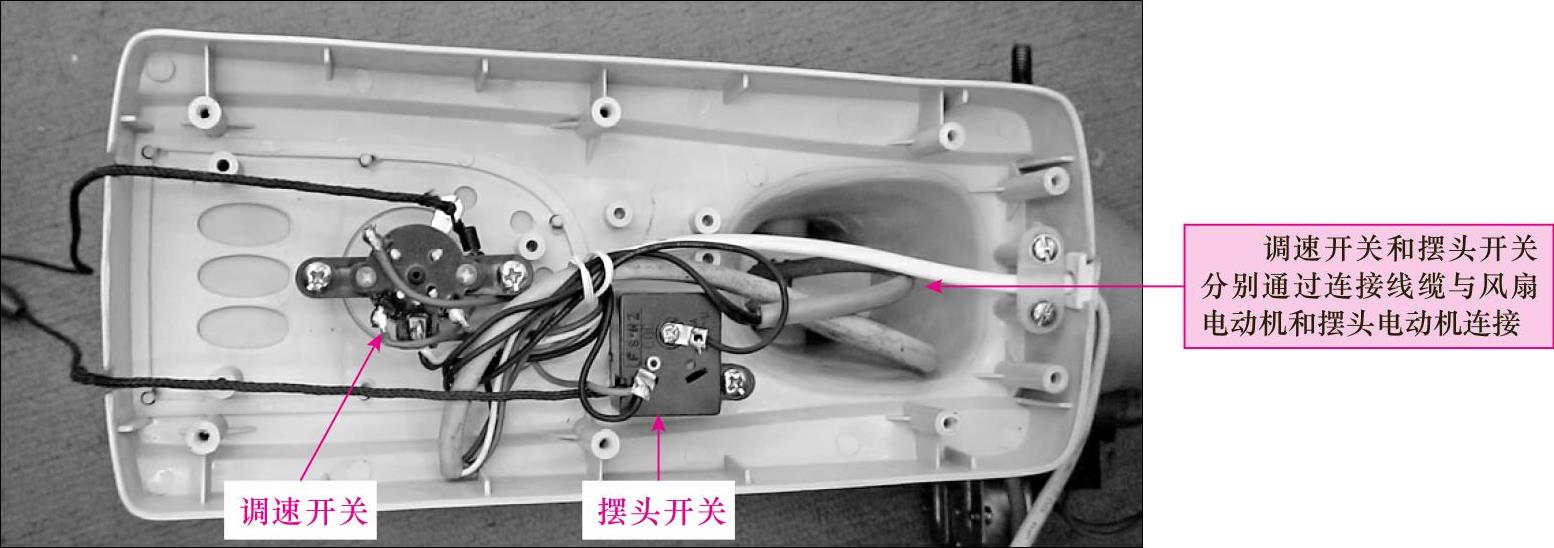

如图9-6所示,电风扇控制组件主要由调速开关、摆头开关等构成,并通过连接引线与电风扇其他功能部件相连,主要用于控制电风扇的工作。
图9-6 电风扇的控制组件
相关资料
根据电风扇功能的不同,有些电风扇具有定时功能,该类电风扇的内部通常会设置有定时器,如图9-7所示,通过定时器控制风扇电动机的起动或停止。
图9-7 带有定时功能的控制组件
