焊接质量的必要要求

2023-06-26 理论教育版权反馈

【摘要】：4.焊点表面应光亮且均匀良好的焊点表面应光亮且色泽均匀，无裂纹、无针孔、无夹渣。图8-48 没有达到要求的焊点

1.电气性能良好

高质量的焊点应该是焊料与工件金属界面形成牢固的合金层，这样才能保证良好的导电性能。不能简单地将焊料堆附在工件金属表面而形成虚焊。

2.具有一定的机械强度

焊点的作用是连接两个或两个以上的元器件，要使电气接触良好，焊点必须具有一定的机械强度。

3.焊点上的焊料要适量

焊点上的焊料过少，不仅会降低机械强度，而且由于表面氧化层逐渐加深，会导致焊点早期失效；焊点上的焊料过多，既增加成本，又容易造成焊点桥连（短路），也会掩盖焊接缺陷，因此焊点上的焊料要适量。焊接印制电路板时，焊料布满焊盘，外形以焊接导线为中心，匀称、呈裙形拉开，焊料的连接面呈半弓形凹面，焊料与焊件交界平滑，接触角尽可能小。

4.焊点表面应光亮且均匀

良好的焊点表面应光亮且色泽均匀，无裂纹、无针孔、无夹渣。

5.焊点不应有毛刺、空隙

图解演示

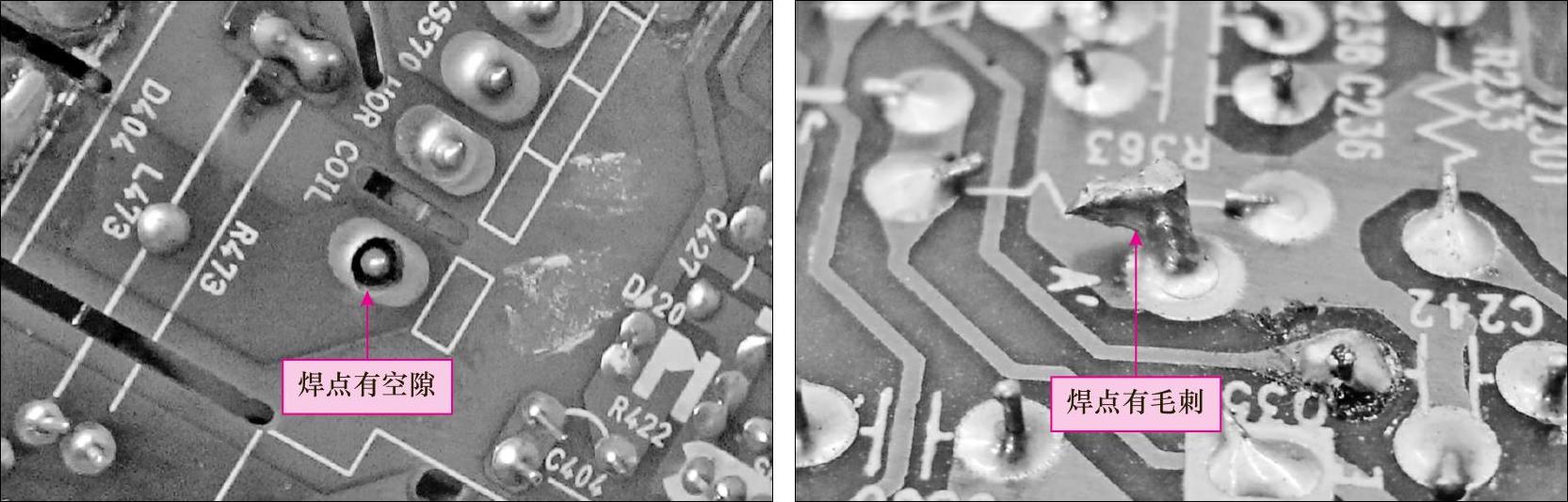

若焊点表面存在毛刺、空隙，则不仅不美观，还会给电子产品带来危害，尤其在高压电路部分，将会产生尖端放电而损坏电子设备，图8-48所示为没有达到要求的焊点。

6.焊点表面必须清洁

焊点表面的污垢，尤其是焊剂的有害残留物质，如果不及时清除，酸性物质则会腐蚀元器件引线、接点及印制电路，同时会造成漏电甚至短路燃烧等现象，从而带来严重隐患。
