不同功能的元器件外形、引线设置、特性等都有很大的区别，安装方法也各有差异，下面介绍几种常见的安装方法。

1.常规插装方法

图解演示

对于普通的直立式元器件，使用镊子夹住元器件外壳，将引脚对应插到电路板的插孔中即可，如图8-31所示。对于集成电路，其引脚都是加工好的，可以直接插入电路板的插孔中，在安装元器件时，引脚不要出现歪斜、扭曲的现象。

图8-31 插接元器件的安装

2.贴板安装

图解演示

贴板安装就是将元器件贴紧电路板面进行安装，元器件与电路板之间的间隙在1mm左右，如图8-32所示。贴板安装具有稳定性好、插装简单等特点，但不利于散热，不适合高发热元器件的安装。

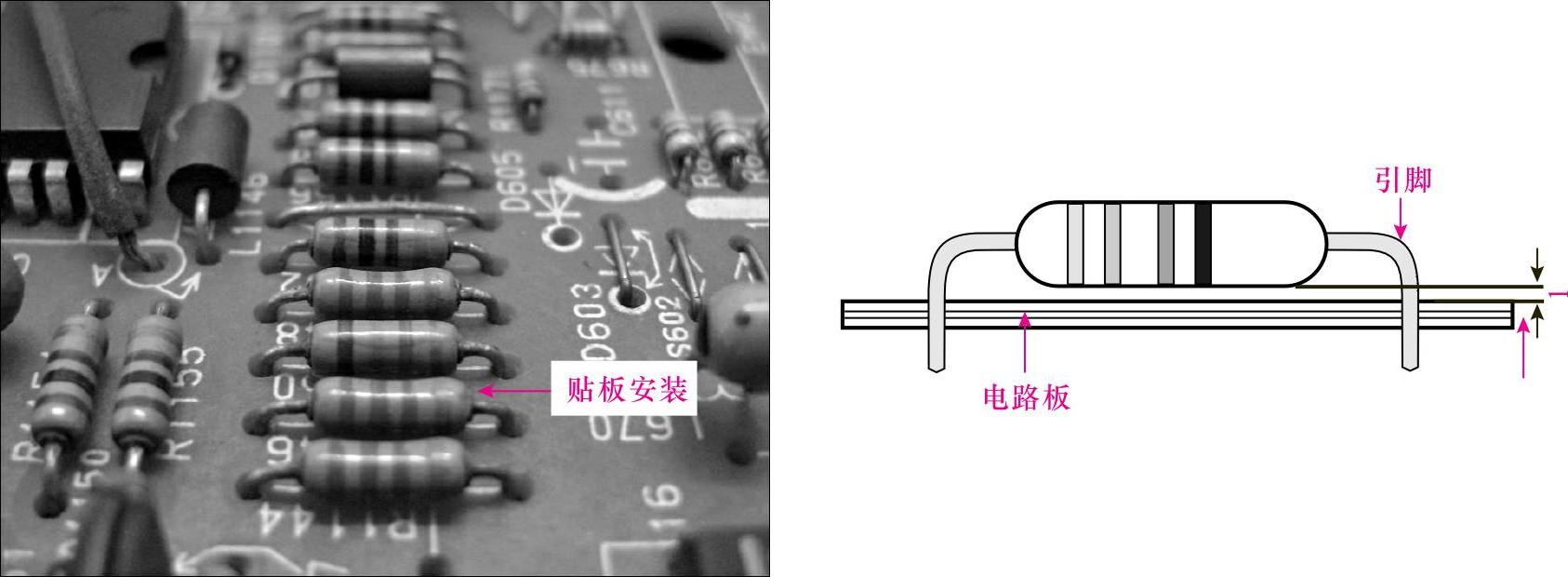

图8-32 贴板安装

图解演示

值得注意的是，当元器件为金属外壳，而壳体下方又有印制线时，为了避免互相接触而造成短路，元器件外壳应加装管套或在下方加垫绝缘衬垫（或硅胶），如图8-33所示。

3.悬空安装

图解演示

悬空安装就是将元器件壳体远离电路板进行安装，安装间隙在3～8mm左右，如图8-34所示，对于容易发热的元器件和怕热元器件一般都采用这种安装方式。

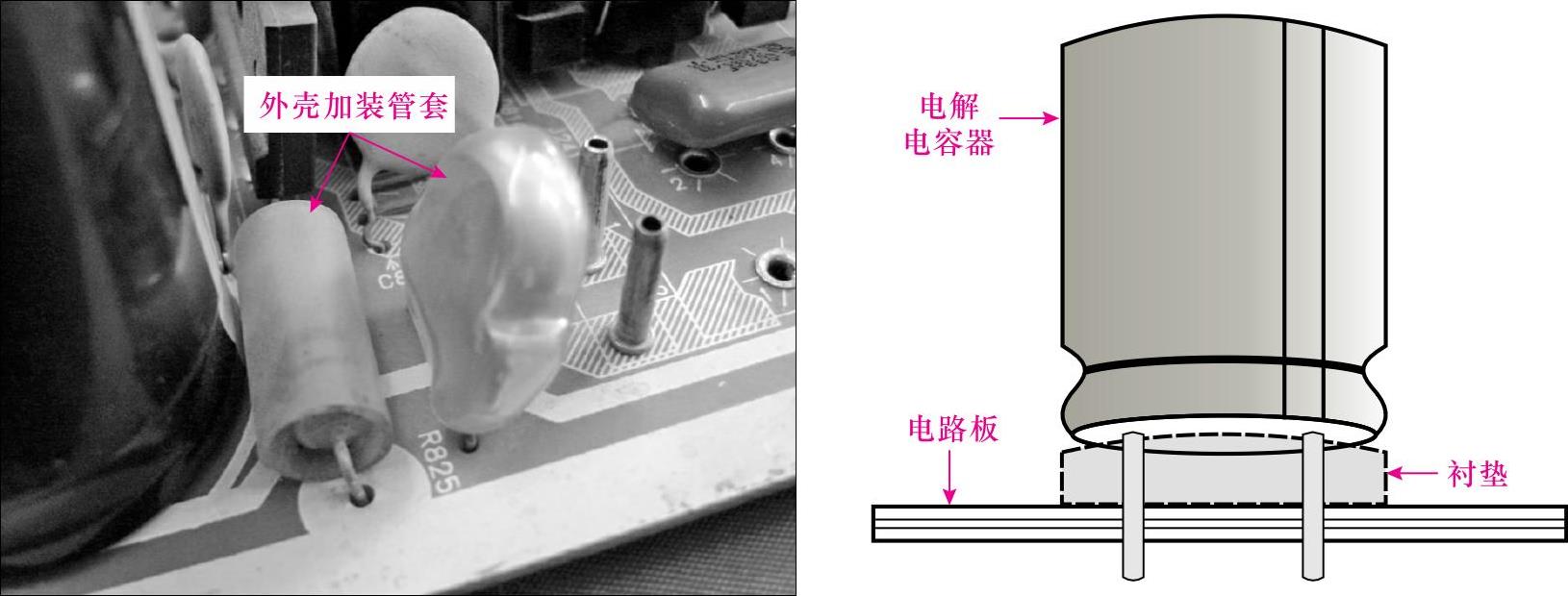

图8-33 电子元器件外壳加装管套

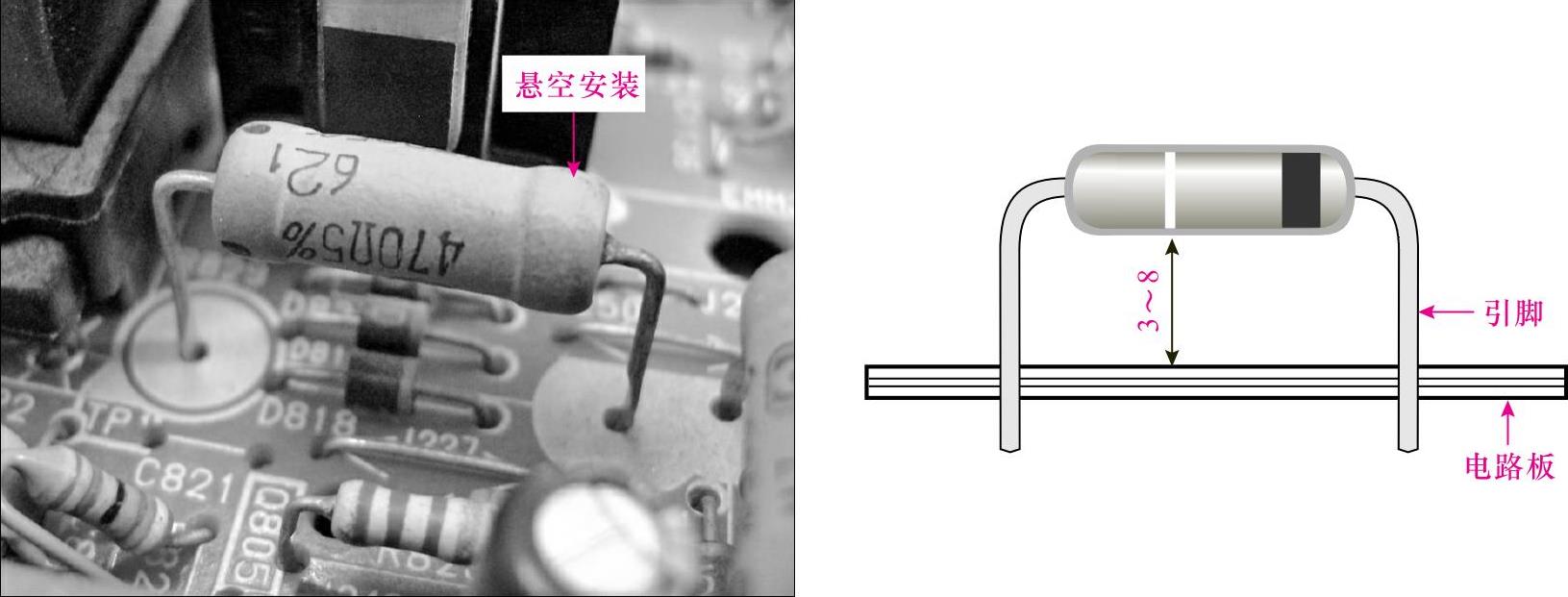

图8-34 悬空安装

图解演示

值得注意的是，某些怕热元器件为了防止引脚焊接时，大量的热量传递到元器件上，会在引脚上套上套管，阻隔热量的传导，如图8-35所示。

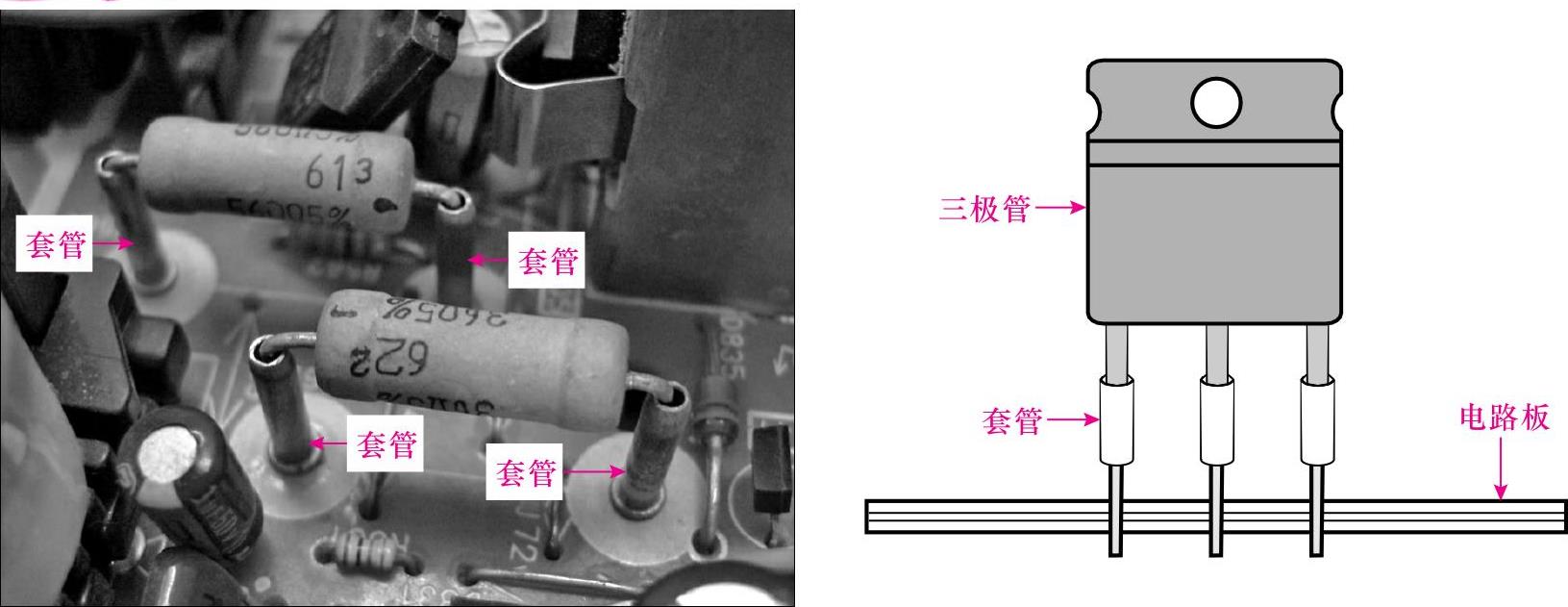

图8-35 引脚加装管套

4.弯折安装

图解演示

弯折安装就是在安装高度有特殊限制时，将元器件引脚垂直插入电路板插孔后，壳体再朝水平方向弯曲的安装方式，如图8-36所示，这种安装方式可以有效缩短电路板的垂直空间，但不适合重量较大的元器件使用。

图8-36 弯折安装

图解演示

为了防止部分重量较大的元器件歪斜、引脚因受力过大而折断，弯折后应采用硅胶粘固的措施，将元器件壳体固定在水平位置上，如图8-37所示。

图8-37 粘固安装

5.其他安装方法

图解演示

除了上述的几种电子元器件安装方法外，还有垂直安装、嵌入式安装、支架固定安装等方式。其中，垂直安装是指轴向双向引线的元器件壳体竖直安装，如图8-38所示，部分高密度安装区域采用该方法进行安装，但重量大且引线细的电子元器件不宜采用这种形式。

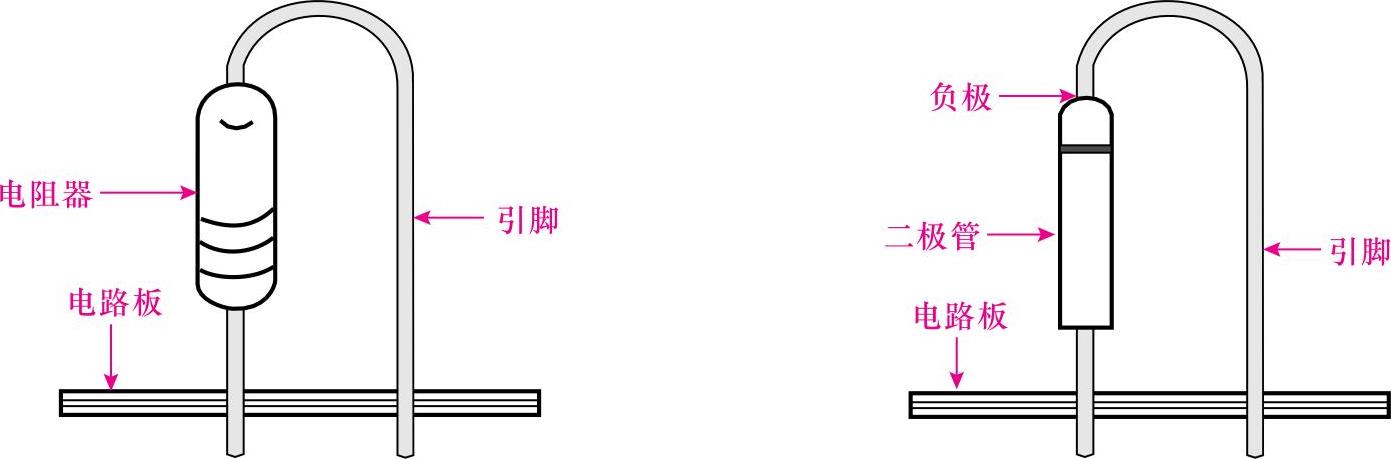

图8-38 垂直安装的示意图

图解演示

嵌入式安装俗称埋头安装，就是将元器件部分壳体埋入印制电路板嵌入孔内，如图8-39所示，一些需要防振保护的元器件采用该方式可以增强元器件的抗振性，降低安装高度。

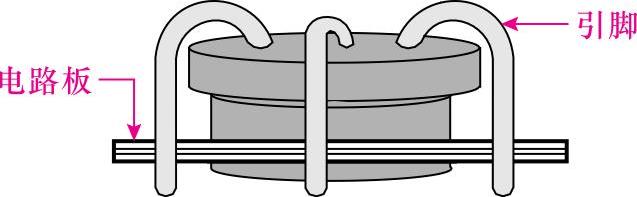

图8-39 嵌入式安装示意图

图解演示

支架式安装就是用支架将元器件固定在印制电路板上，如图8-40所示，一些小型继电器、变压器、扼流圈等重量较大的元器件采用该方式安装，可以增强元器件在电路板上的牢固性。

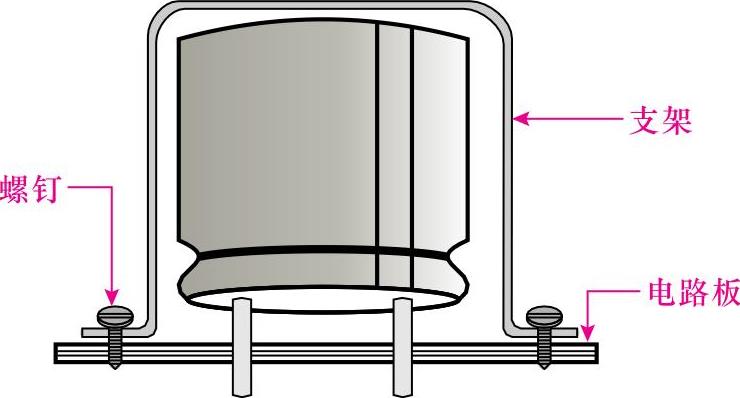

图8-40 支架式安装示意图

在对电子元器件进行插装时，除了使用正确的插装方法外，还需要对一些技术要求进行学习，通过学习相关的技术要求，使电子元器件在插装过程中更加合理化、规范化。

1）安装高度应符合规定要求，同一规格的元器件应尽量安装在同一高度上；

2）安装顺序一般为先低后高，先轻后重，先易后难，先一般元器件后特殊元器件；

3）元器件外壳与引线不得相碰，要保证1mm左右的安全间隙，无法避免接触时，应套绝缘套管；

4）元器件的引线直径与印制电路板焊盘孔径应有0.2～0.4mm的合理间隙；

5）元器件的极性不得装错，根据电路板标识或在安装前套上相应的套管；

6）应注意元器件字符标记方向应一致，易于辨认，并按从左到右、从下到上的顺序，符合阅读习惯；

7）安装时不要用手直接碰元器件引线和印制电路板上的铜箔；

8）一些特殊元器件的安装处理：MOS集成电路的安装应在等电位工作台上进行，以免产生静电损坏器件。
