1.电子产品拆装过程中的安全注意事项

（1）注意操作环境的安全

在拆卸电子产品前，首先需要对现场环境进行清理，另外，对于一些电路板集成度比较高、内部元器件多采用贴片式元器件的电子产品拆装时，应采取相应的防静电措施，如操作台采用防静电桌面、佩戴防静电手套、手环等。

图解演示

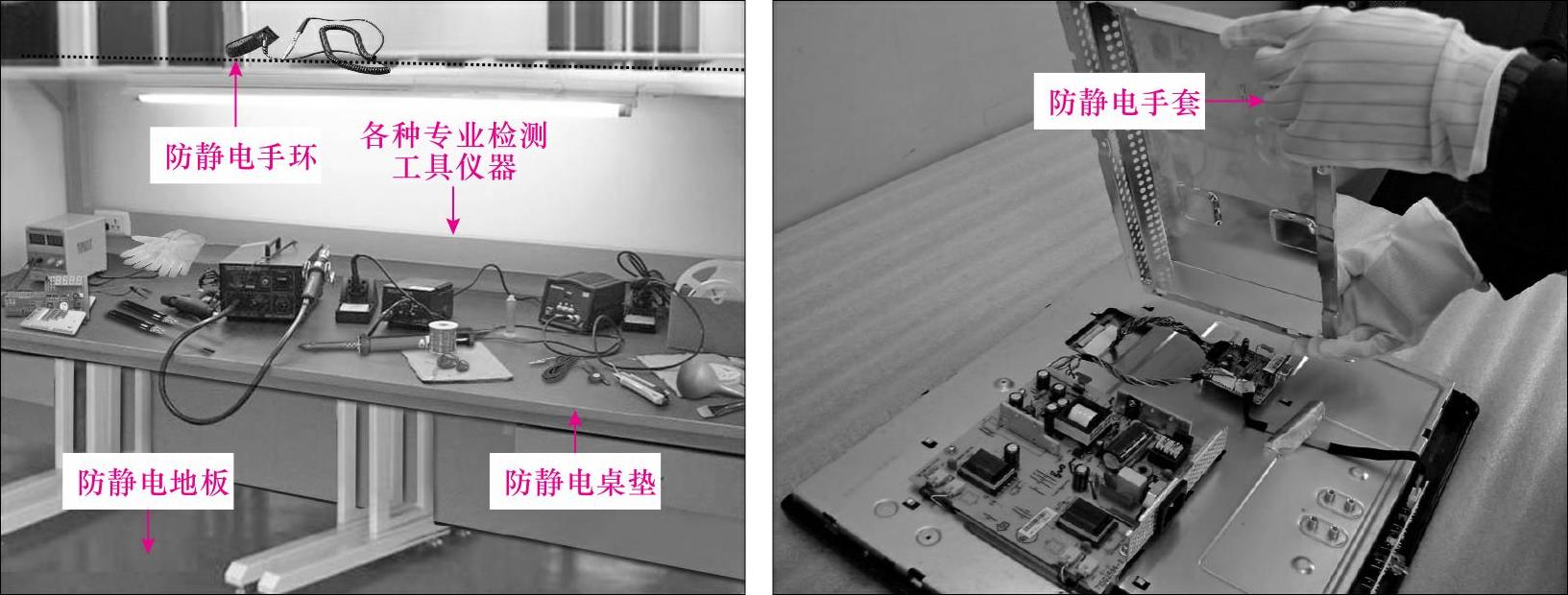

防静电操作环境及防静电设备如图8-11所示。

图8-11 防静电操作环境及防静电设备

（2）操作方面注意安全

1）目前，很多电子产品外壳采用卡扣卡紧，因此在拆卸产品外壳时，首先应注意先“感觉”一下卡扣的位置和卡紧方向，必要时应使用专业的撬片（如对液晶显示器、手机拆卸时），避免使用铁质工具强行撬开，否则会留下划痕，甚至会造成外壳开裂，影响美观。

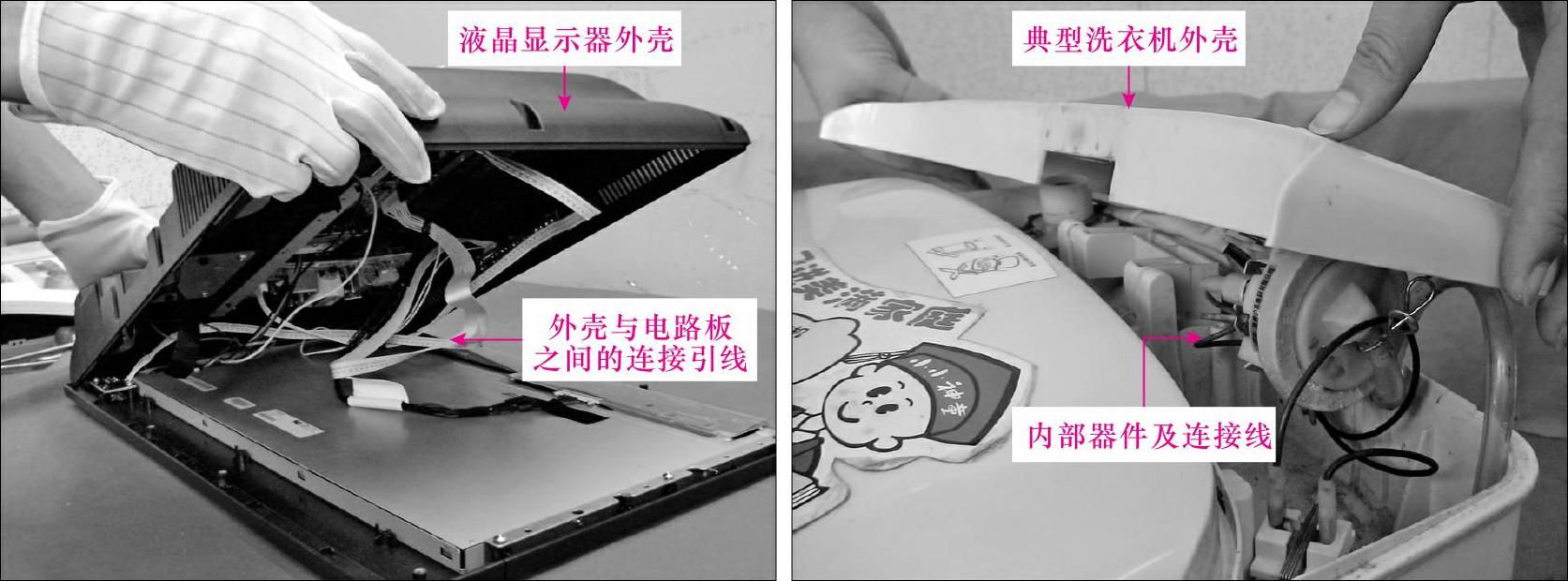

2）拆卸电子产品，取下外壳操作时，应注意首先将外壳轻轻提起一定缝隙，然后通过缝隙观察产品外壳与电路板之间是否连接有数据线缆，再进行相应操作。电子产品外壳拆卸注意事项如图8-12所示。

图解演示

图8-12 拆卸外壳时的注意事项

3）拔插一些典型部件时，首先整体观察所拆器件与其他电路板之间是否有引线连接、弹簧、卡扣等，并注意观察与其他部件或电路板的安装关系、位置等，防止安装不当引起故障。

图解演示

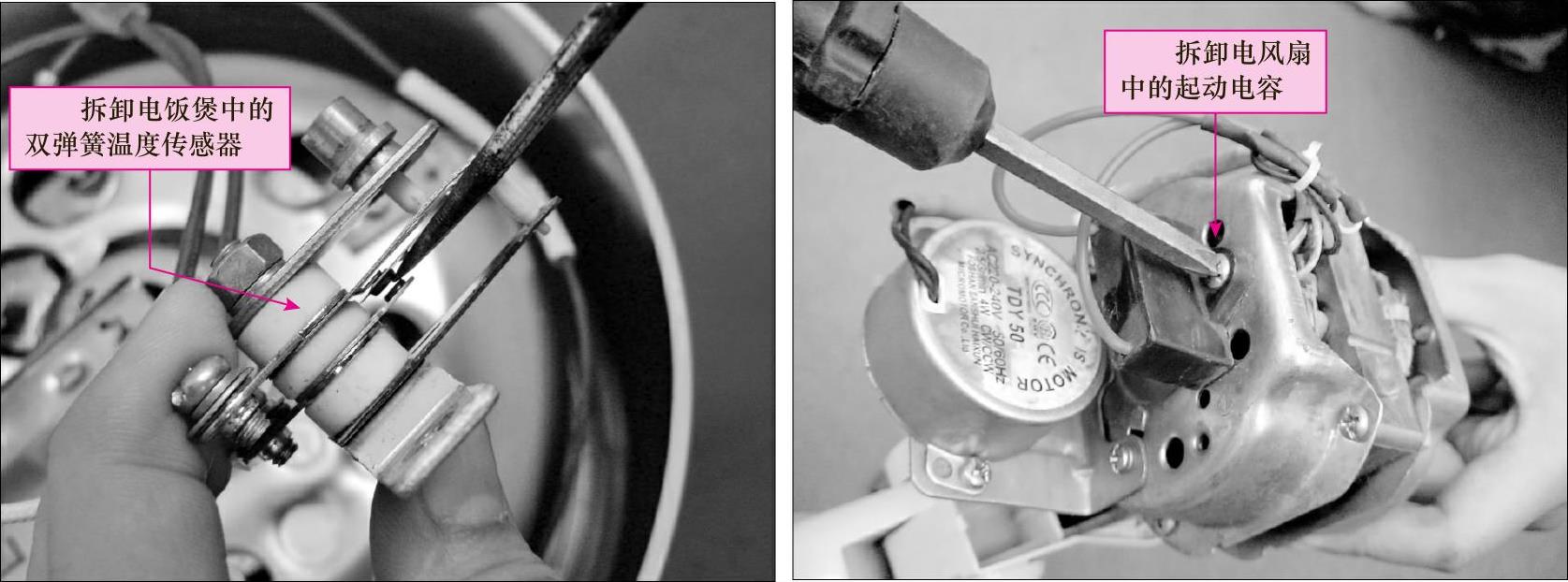

拆卸电子产品典型部件注意事项如图8-13所示。

图8-13 拆卸电子产品典型部件注意事项

4）在对电子产品内部进行接插件插拔操作时，一定要用手抓住插头后再将其插拔，切不可抓住引线直接拉拽，以免造成连接引线或接插件损坏。另外，插拔时还应注意查找插件的插接方向。拔插引线注意事项如图8-14所示。

图解演示

图8-14 拔插引线注意事项

2.电子产品检测中的安全注意事项

为了防止在检测过程中出现新的故障，除了遵循正确的操作规范和良好的习惯外，针对不同类型元器件的检测应采取相应正确的安全操作方法，在此我们详细归纳和总结了几种元器件在检测中的安全注意事项，供读者参考。

（1）分立元器件的检修注意事项

分立元器件是指普通直插式的电阻、电容、三极管、变压器等元器件，在动手对这些元件进行检修前，首先需要了解其基本的检修注意事项。

1）静态环境下检测注意事项。静态环境下的检测是指在不通电的状态下进行的检测操作。通常在这种环境下的检测较为安全，但作为合格的检修人员，也必须严格按照工艺要求和安全规范进行操作。

另外值得一提的是，对于大容量的电容器等元件，即使在静态环境下检测，在检测之前仍需要对其进行放电操作。因为，大容量电容器存储有大量电荷，若不进行放电而直接检测，则极易造成设备损害。

图解演示

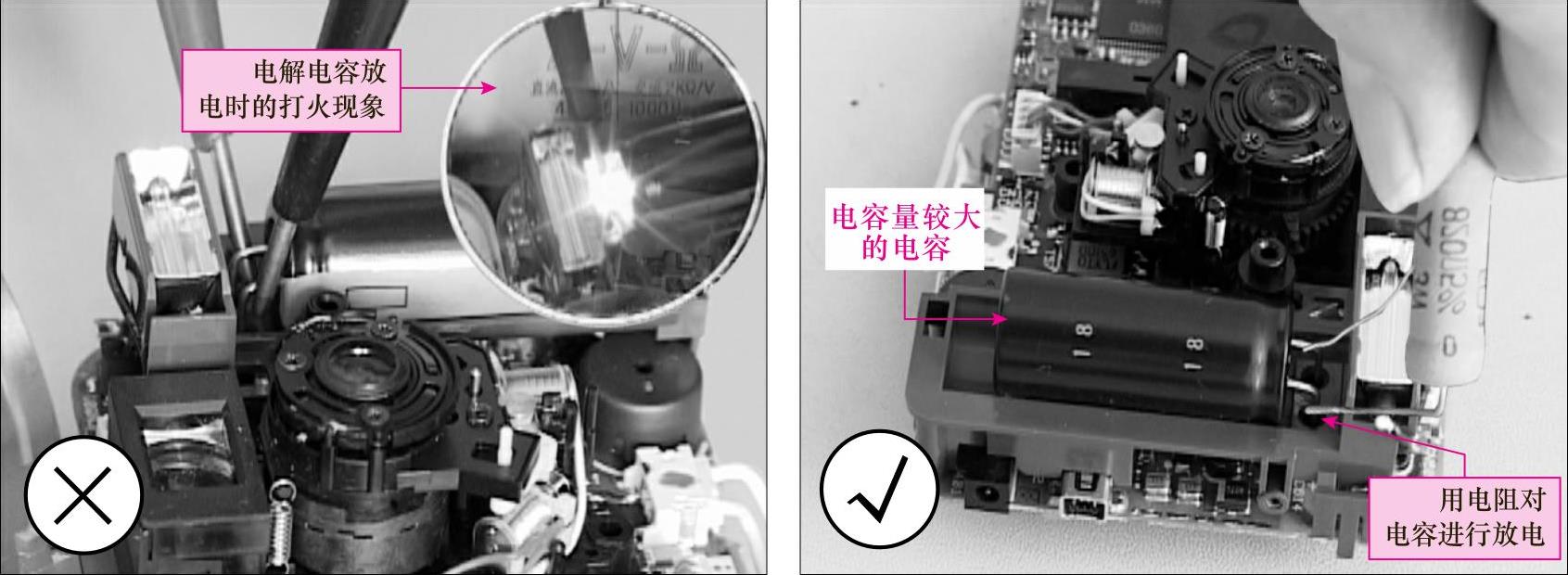

例如，检测照相机闪光灯的电容器时，错误和正确的操作方法如图8-15所示。

图8-15 检测照相机闪光灯的电容器时，错误和正确的操作

从图中可以看到，由于未经放电，电容器内大量电荷瞬间产生的火球差点对测量造成危害。正确的方法是在检测前可用一只小电阻与电容器两引脚相接，释放存储于电容器中的电量，防止在检测时烧坏检测仪表。

2）通电环境下检测注意事项。在通电检测元器件时，通常是对其电压及信号波形的检测，此时需要检测仪器的相关表笔或探头接地，因此要先找到准确的接地点后，再进行测量。

首先了解电子产品电路板上哪一部分带有交流220V电压，通常与交流相线相连的部分被称之为“热地”，不与交流220V电源相连的部分被称之为“冷地”。在电子产品中，大多数开关电源的部分属“热地”区域，检测部位在“冷地”范围内一般不会有触电的问题。

图解演示

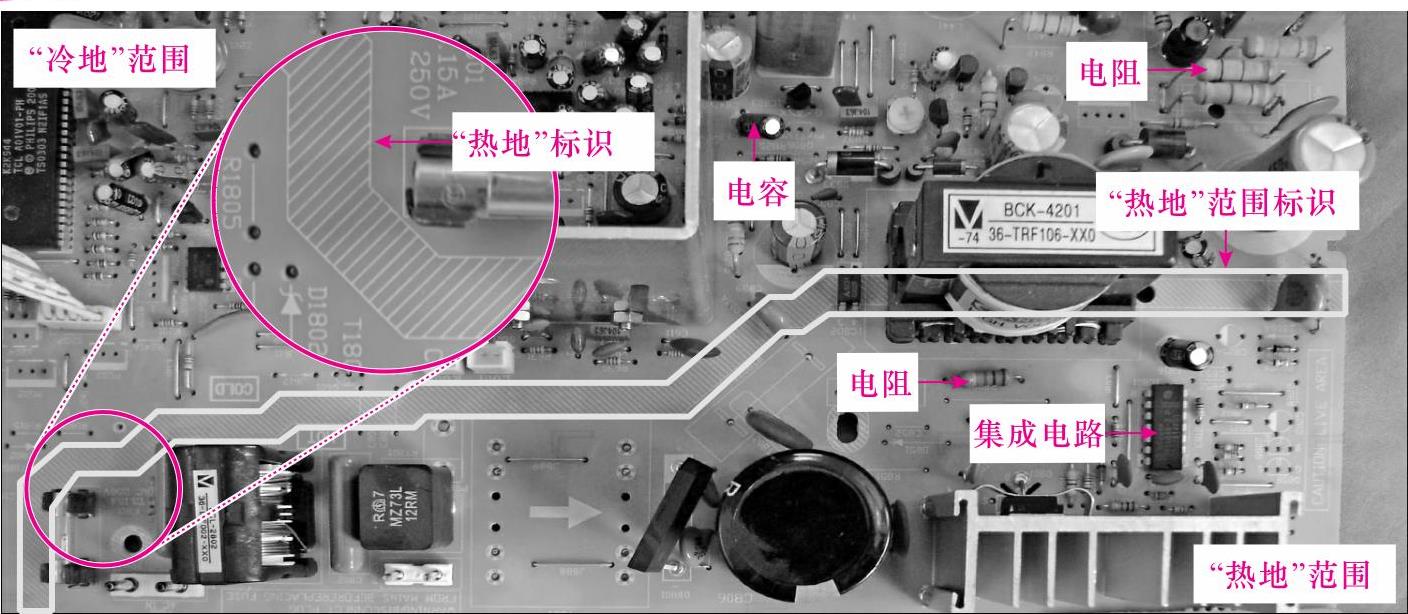

典型电子产品电路板（彩色电视机）上的“热地”区域标识及分立元器件如图8-16所示。

图8-16 “热地”区域标识

除了要注意电路板上的“热地”和“冷地”外，还要注意在通电检修前要安装隔离变压器，严禁在无隔离变压器的情况下，用已接地的测试设备去接触带电的设备。严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电子产品，虽然一般的电子产品都具有电源变压器，但当接触到较特殊的，尤其是输出功率较大或对采用的电源性质不太了解的设备时，要弄清该电子产品是否带电，否则极易与带电的设备造成电源短路，甚至损坏元器件，造成故障进一步扩大。

3）接地安全注意。检测时需注意应首先将仪器仪表的接地端接地，避免测量时误操作引起短路的情况。若某一电压直接加到晶体管或集成电路的某些引脚上，则可能会将元器件击穿损坏。

图解演示

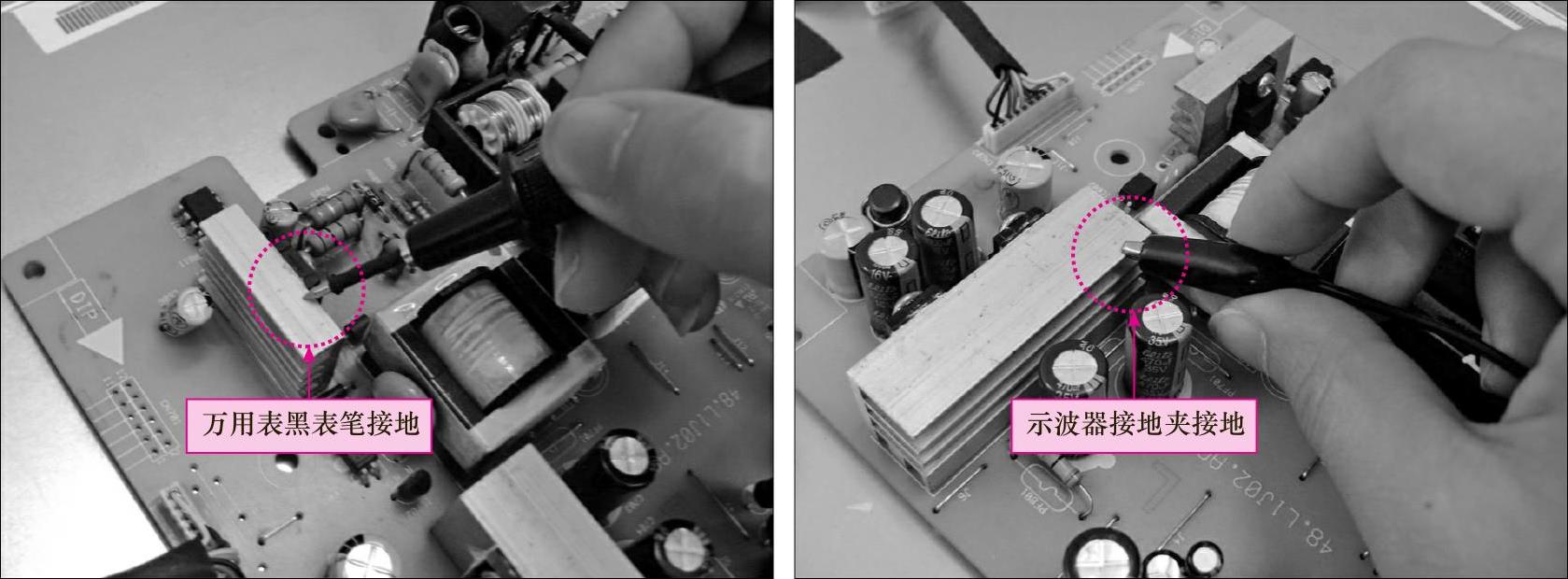

检测中，应根据电路图纸或电路板的特征确定接地端。检测设备和仪表接地操作如图8-17所示。

图8-17 检测设备接地端接地

另外，在维修过程中不要佩戴金属饰品，例如有人带着金属手链维修液晶显示器，手链滑过电路板时会造成某些部位短路，损坏电路板上的晶体管和集成电路，使故障扩大。

（2）贴片元器件的检修注意事项

常见的贴片元器件有很多种，如贴片电阻、贴片电容、贴片电感、贴片晶体管等。相对于分立元器件来说，贴片元器件的体积较小，集成度较高，在对该类元器件进行检修前，也需要先了解具体操作的注意事项。

使用仪器、仪表通电检测贴片元器件时，要注意将电子产品的外壳进行接地，以免造成触电事故。对于引脚较密集的贴片元器件，要注意仪器、仪表的表笔准确对准待测点，为了测量准确也可将大头针连接到表笔上，这样可避免因表头的粗大造成测量失误或造成相邻元器件引脚短接损坏。

图解演示

自制万用表表笔及示波器探头如图8-18所示。

（3）集成电路的检修注意事项

集成电路的内部结构较复杂，引脚数量较多，在检修集成电路时，需注意以下几点：

1）检修前要了解集成电路及其相关电路的工作原理。检查和修理集成电路前首先要熟悉所用集成块的功能、内部电路、主要电参数、各引脚的作用以及各引脚的正常电压、波形、与外围元器件组成电路的工作原理。为进行检修做好准备。

2）测试时不要使引脚间造成短路。由于多数集成电路的引脚较密集，因此在通电状态下用万用表测量集成电路的电压或用示波器探头测试信号波形时，表笔或探头要握准，防止笔头滑动打火而造成集成电路引脚间短路，任何瞬间的短路都容易损坏集成电路。最好在与引脚直接连通的外围印制电路板上进行测量。

图8-18 自制万用表表笔及示波器探头

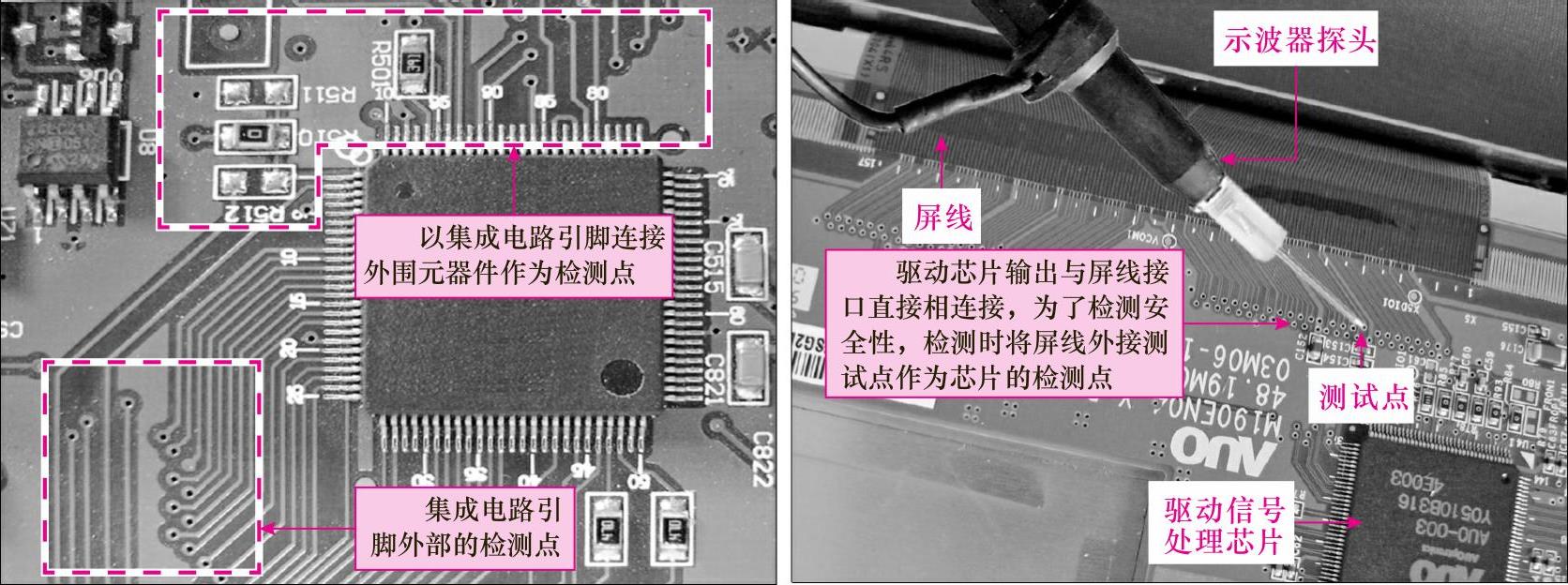

利用印制电路板检测点检测操作如图8-19所示。

图解演示

图8-19 利用印制电路板检测点检测操作

3.电子产品在焊装中的安全注意事项

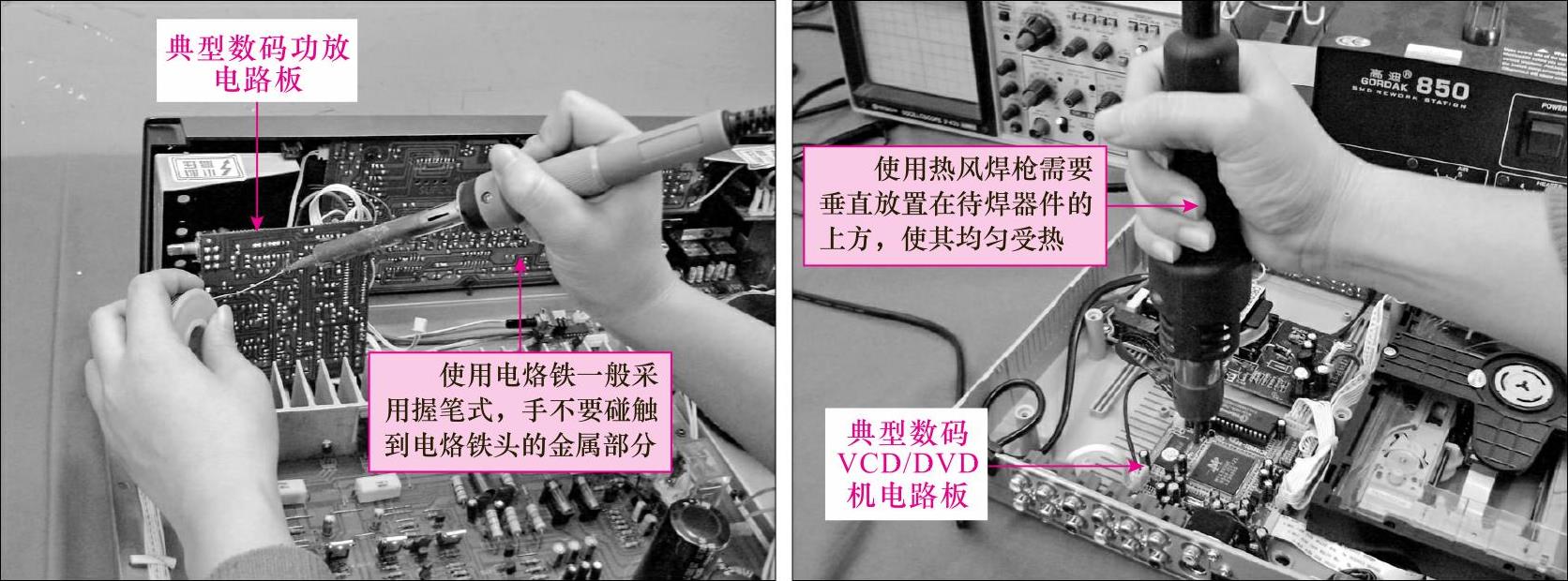

在电子产品的检修过程中，找到故障元器件对元器件进行代换是检修中的关键步骤，该步骤中经常会使用到电烙铁、吸锡器等焊接工具，由于焊接工具是在通电的情况下使用的并且温度很高，因此，检修人员使用焊接工具时要正确使用，以免烫伤。焊接的实际操作如图8-20所示。

图解演示

图8-20 焊接的实际操作

焊接工具使用完毕后，要将电源切断，放到不易燃的容器或专用电烙铁架上，以免因焊接工具温度过高而引起易燃物燃烧，导致火灾。

图解演示

电烙铁的正确放置如图8-21所示。

图8-21 电烙铁的正确放置

另外，当焊接场效应管和集成块时，应先把电烙铁的电源切断后再进行，以防烙铁漏电造成元器件损坏。通电检查功放电路部分时，不要让功率输出端开路或短路，以免损坏厚膜块或三极管。

4.代换可靠性安全注意事项

对电子产品故障进行初步判断、测量后，代换损坏元器件是检修中的重要步骤，在该环节需要特别注意的是，保证代换的可靠性。例如，应使修复或代换的元器件或零部件排除故障彻底，不能仅仅满足临时使用。具体注意细节主要包含以下几个方面。

（1）更换大功率三极管及厚膜块时，要装上散热片。若管子对底板不是绝缘的，则应注意安装云母绝缘片。

图解演示

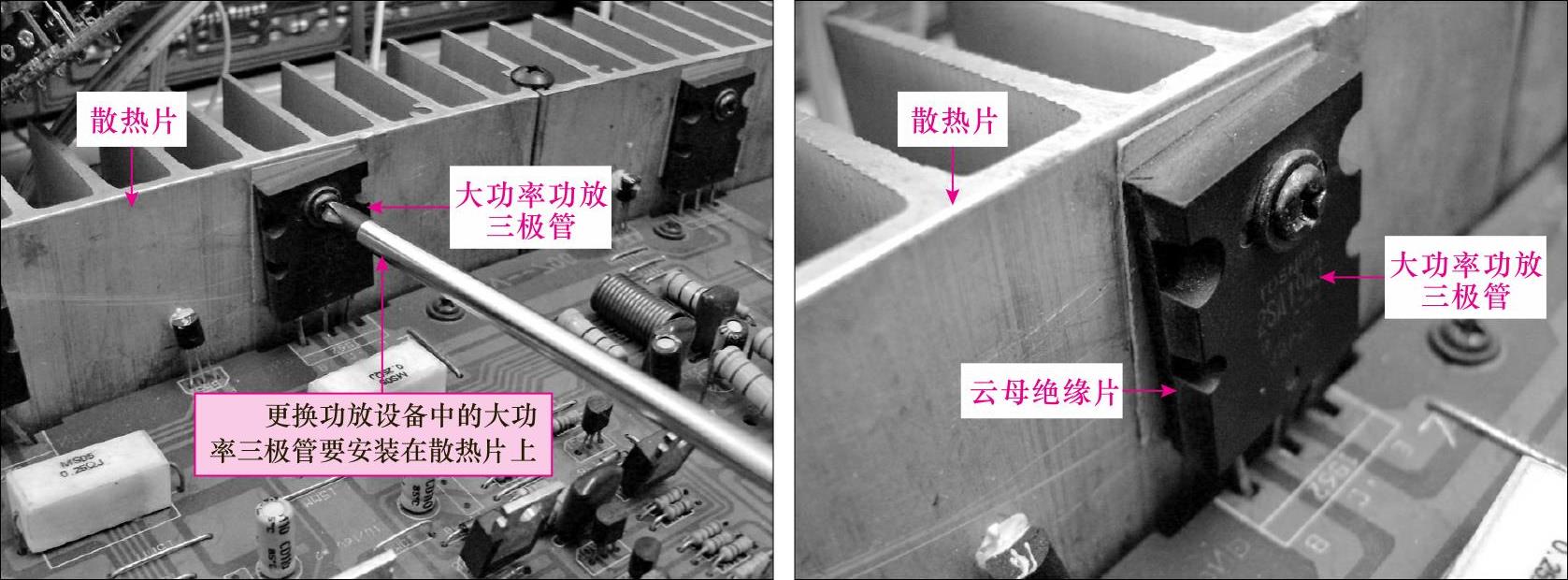

更换大功率三极管及厚膜块操作如图8-22所示。

图8-22 更换大功率三极管及厚膜块操作

（2）对一般的电阻器、电容器等元件进行代换时，应尽量选用与原器件参数、类型、规格相同的元件，另外，选用元件代换时应注意元件质量，切忌不可贪图便宜使用劣质产品。

（3）对于一些没有替换件的集成块或厚膜块等，需要采用外贴元器件修复或用分立元器件来模拟替代时，也要反复试验，确认其工作正常，确保其可靠后才能替换或改动。

值得注意的是，检修过程中要注意维修仪表和电子产品的安全问题，除上述归纳和总结的一些通性的事项外，还有一些也应引起我们的注意。

1）在拉出线路板进行电压等测量时，要注意线路板的放置位置，注意背面的焊点不要被金属部件短接，可用纸板加以隔离。

2）不可用大容量的保险丝去代替小容量的保险丝。

3）更换损坏后的元器件后，不要急于开机验证故障是否排除，应注意检测与故障元器件相关的电路和元器件，防止存在其他未排除故障，在试机时，再次烧坏所替换上的元器件。例如，在检查电视机电路中发现电源开关管、行输出管损坏后，更换新管的同时要注意行输出变压器是否存在故障，可先对行输出变压器进行检测，不能直接发现问题时，应在更换新管后开机一会儿后立即关机，用手摸一下开关管、行输出管是否烫手，若温度高则要进一步检查行输出变压器，否则会再次损坏开关管、行输出管。值得注意的是，不仅仅是行输出变压器故障会再次损坏行输出晶体管。
