常见的电子产品电路检修方法主要有直观检查法、对比代换法、信号注入和循迹法和电阻、电压检测法几种。

1.直观检查法

直观检查法是维修判断过程的第一步，也是最基本、最直接、最重要的一种方法，主要是通过看、听、嗅、摸来判断故障可能发生的位置和原因，记录其发生时的故障现象，从而有效地制定解决办法。

在使用观察法时应该重点注意以下几个方面：

1）观察电子产品是否有明显的故障现象，如是否存在元器件脱焊断线，电动机是否转动，印制板有无翘起、裂纹等并记录下来，以此缩小故障判断的范围。

图解演示

采用观察法检查电子产品明显故障的实例如图8-1所示。

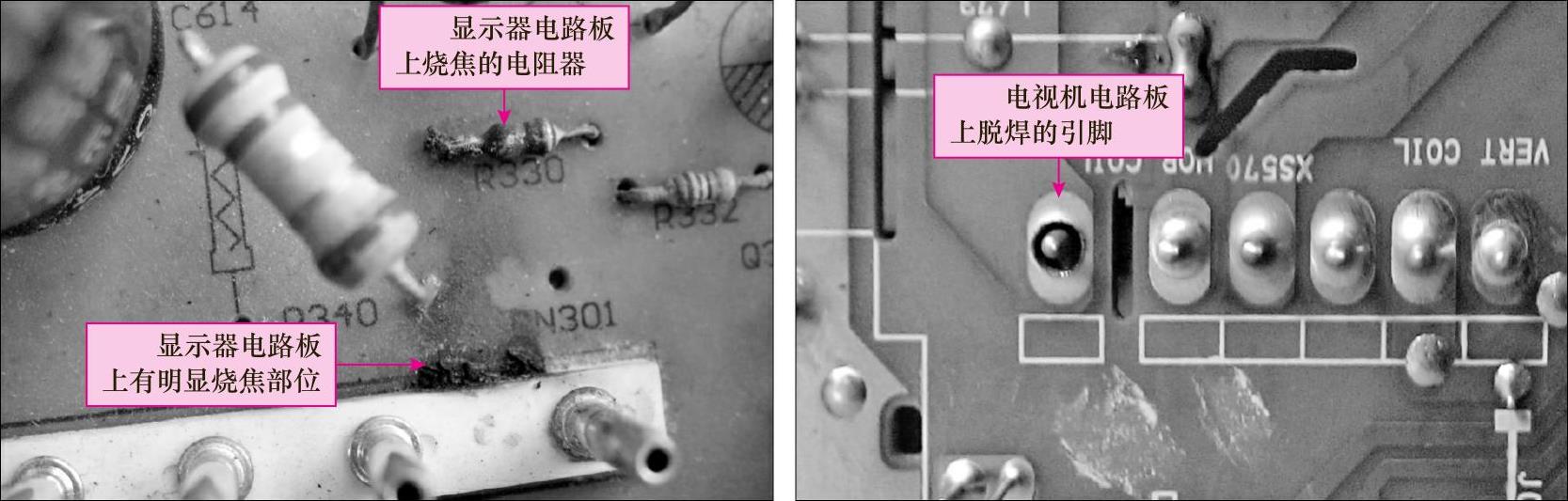

图8-1 采用观察法检查电子产品明显故障的实例

2）听产品内部有无明显声音，如继电器吸合、电动机磨损噪声等。

3）打开外壳后，依靠嗅觉来检查有无明显烧焦等异味。

4）利用手触摸元器件，如三极管、芯片是否比正常情况下发烫或松动；机器中的机械部有无明显卡紧无法伸缩等。

图解演示

采用触摸法检查电子产品的故障实例如图8-2所示。

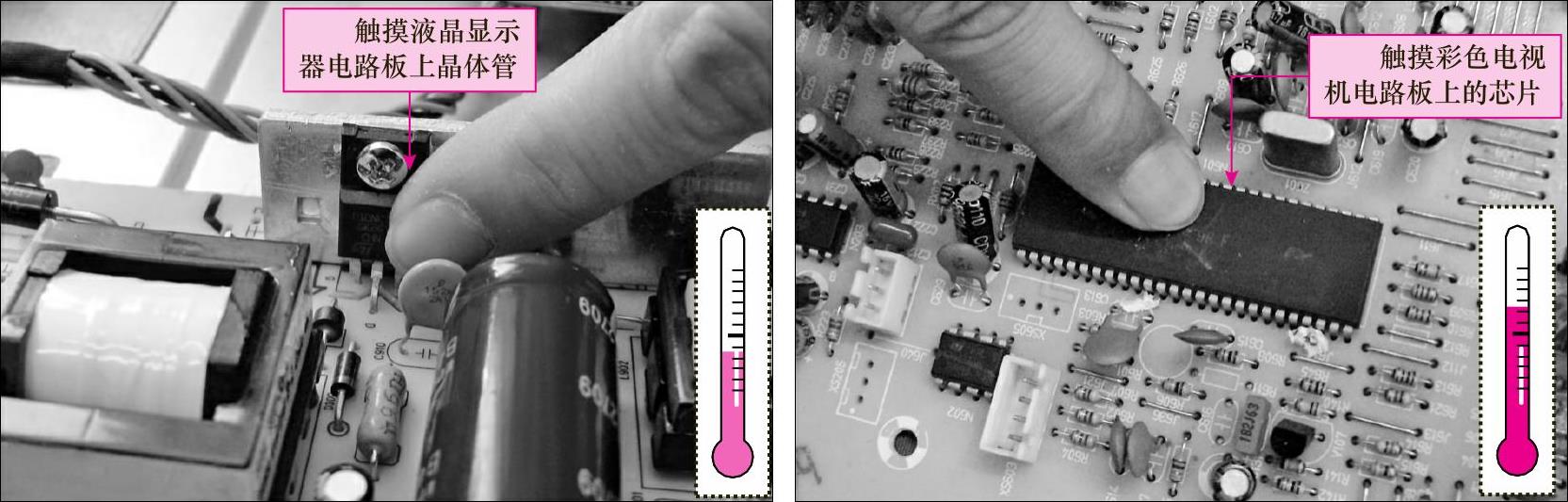

图8-2 采用触摸法检查电子产品的故障实例

在采用触摸法时，应特别注意安全，一般可将机器通电一段时间，切断电源后，再进行触摸检查。当必须在通电情况下进行时，触摸的必须是低电压电路，严禁用双手同时接触交流电源附近的元器件，以免发生触电事故。在拨动有关元器件时，一定仔细观察故障现象有何变化，机器有无异常声音和异常气味，不要人为添加新故障。

2.对比代换法

对比代换法是用好的部件去代替可能有故障的部件，以判断故障可能出现的位置和原因。

例如，对电磁炉等产品进行检修时，若怀疑IGBT（电磁炉中关键的器件）故障，则可用已知良好的IGBT进行替换。

图解演示

使用对比代换法代换电磁炉中的IGBT如图8-3所示。

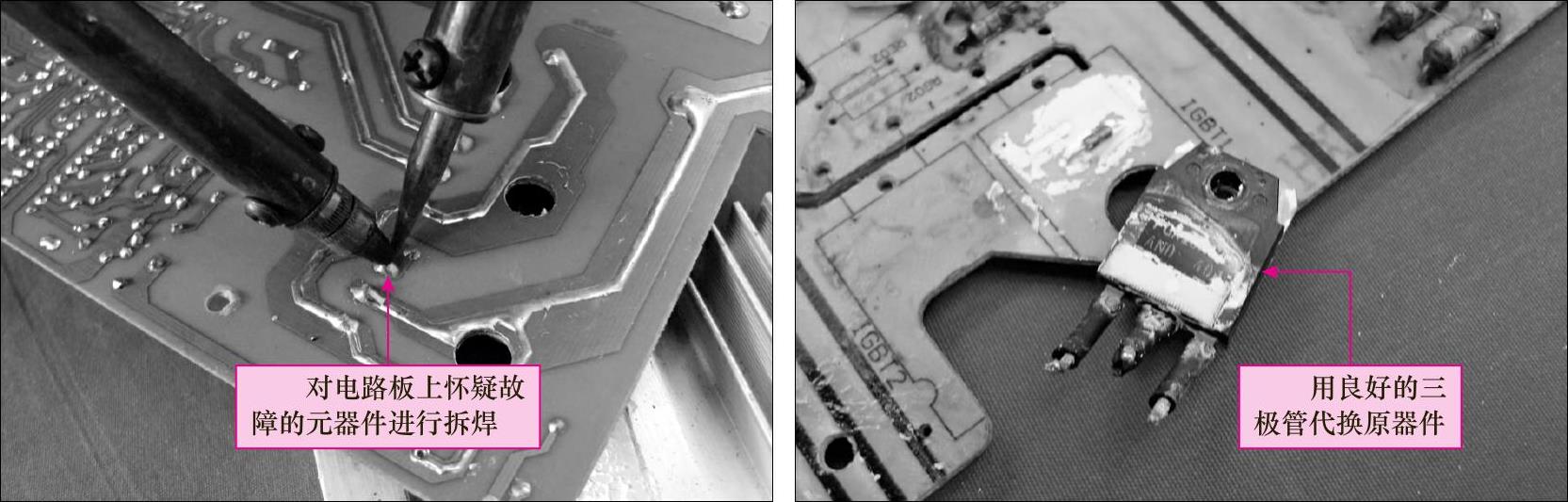

图8-3 使用对比代换法检修电磁炉IGBT故障实例

若代换后故障排除，则说明可疑元器件确实损坏；如果代换后，故障依旧，则说明可能另有原因，需要进一步核实检查。通常，检修代换IGBT后，检查故障是否排除时，为了避免扩大故障范围，还通常采用用白炽灯代替炉盘线圈的方法进行检查。

图解演示

白炽灯代替炉盘线圈的具体操作如图8-4所示。

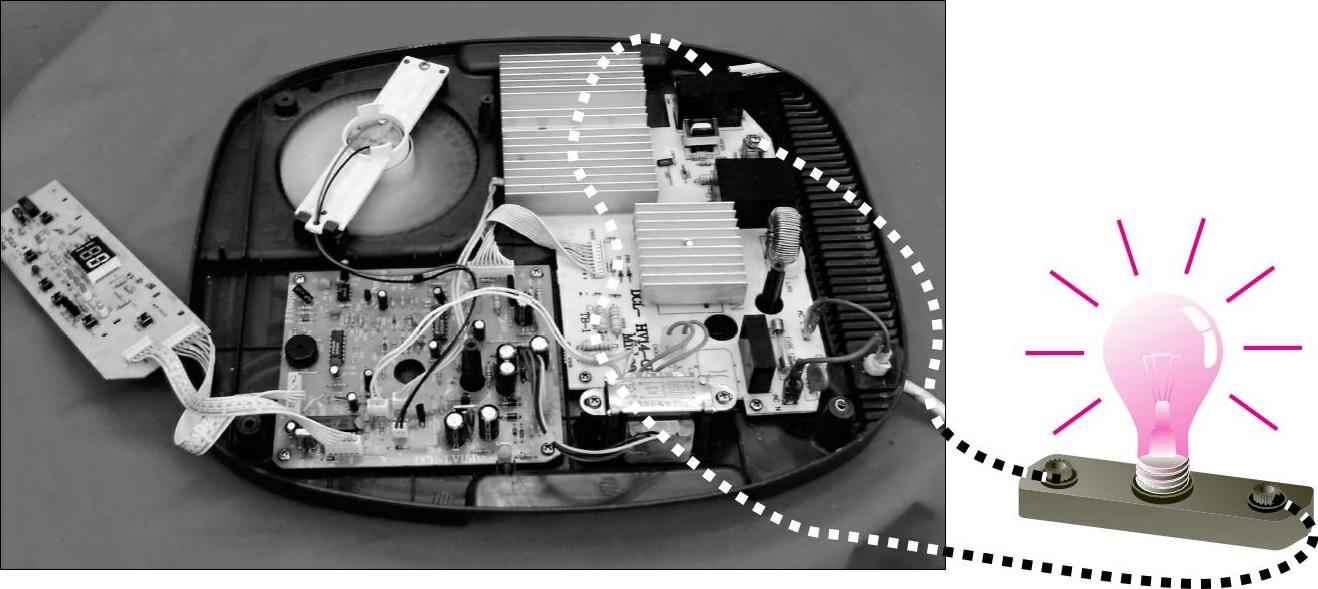

图8-4 白炽灯代替炉盘线圈的具体操作方法

IGBT更换后，可使用60～150W/220V的白炽灯代替炉盘线圈，再对电磁炉通电，检测电路是否正常。电磁炉通电开机后，如果白炽灯不亮则说明故障已经排除，如果白炽灯亮则说明电磁炉IGBT击穿的故障仍然存在，需要进一步检查。

使用替换法时还应该注意以下几点：

（1）依照故障现象判断故障。根据故障的现象类别来判断是不是某一个部件引起的故障，从而考虑需要进行替换的部件或设备。

（2）按先简单后复杂的顺序进行替换。电子产品通常发生故障的原因是多方面的，而不是仅仅局限于某一点或某一个部件上。在使用代换法检测故障而又不明确具体的故障原因时，需要按照先简单后复杂的顺序来进行测试。

（3）优先检查供电故障。优先检查怀疑有故障的部件的电源、信号线，其次是代换怀疑有故障的部件，再次是代换供电部件，最后是与之相关的其他部件。

（4）重点检测故障率高的部件。经常出现故障的部件应最先考虑。当判断可能是由于某个部件所引起的故障，但又不敢肯定是否一定是此部件的故障时，便可以先用好的部件进行部件代换以便测试。

3.信号注入和循迹法

信号注入和循迹法是应用最为广泛的一种检修方法，具体的方法是：为待测设备输入相关的信号，通过对该信号处理过程的分析和判断，检查各级处理电路的输出端有无该信号，从而判断故障所在。

图解演示

信号注入和循迹法的基本流程如图8-5所示。

该方法遵循的基本判断原则即为若一个器件输入端信号正常，而无输出，则可怀疑为该器件损坏（注意有些器件需要为其提供基本工作条件，如工作电压，只有输入信号和工作电压均正常的前提下，无输出时，才可判断为该器件损坏）。

下面我们看几种采用信号注入和循迹法进行检修的操作实例。

图解演示

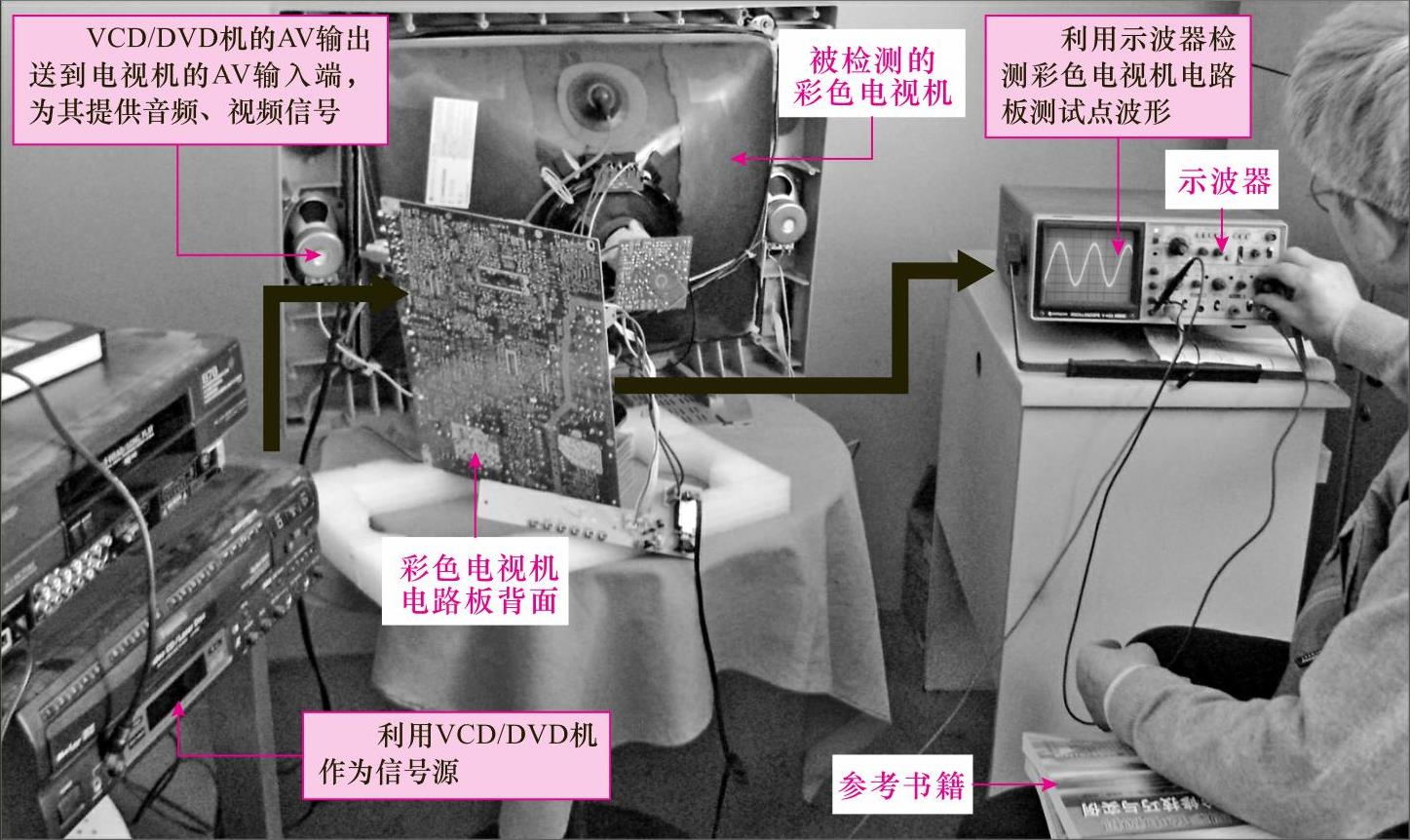

采用信号注入和循迹法检修彩色电视机如图8-6所示。

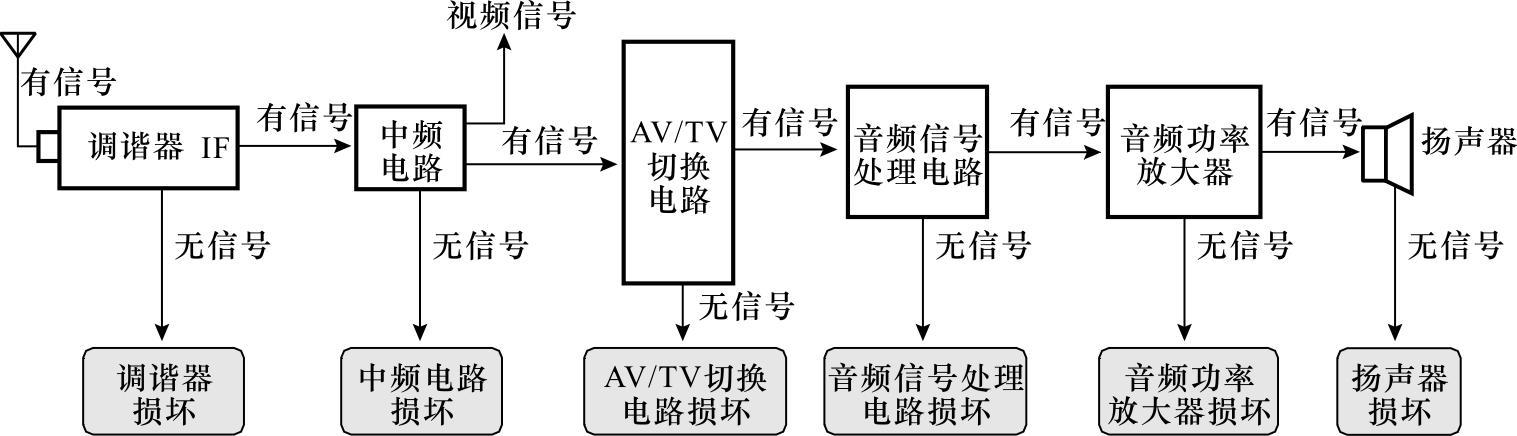

图8-5 信号注入和循迹法的基本操作

图8-6 采用信号注入和循迹法检修彩色电视机实例

图解演示

采用信号注入和循迹法检修液晶显示器如图8-7所示。

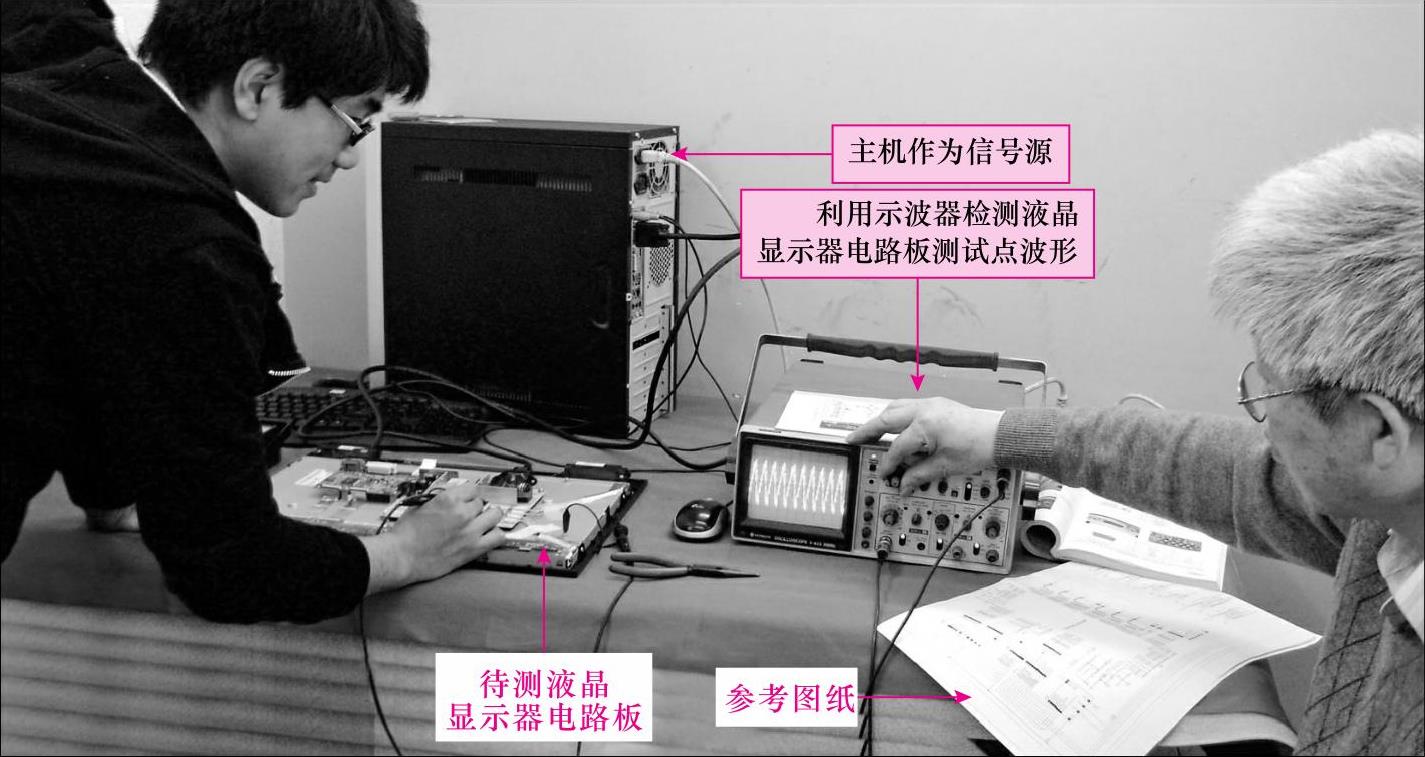

图8-7 采用信号注入和循迹法检修液晶显示器实例

图解演示

采用信号注入和循迹法检修数码组合音响如图8-8所示。

图8-8 采用信号注入和循迹法检修数码组合音响实例

4.电阻、电压检测法

电阻、电压检测法则主要是根据电子产品的电路原理图，按电路的信号流程，使用检测仪表对怀疑的故障元器件或电路进行检测，从而确定故障部位。采用该方法检测时，万用表是使用最多的检测仪表，这种方法也是维修时的主要方法。通常，这种方法主要应用于电子产品电路方面的故障检修中。

（1）电阻检测法是指使用万用表在断电状态下，检测怀疑的故障元器件的阻值，并根据对检测阻值结果的分析，判断出待测设备中的故障范围或故障元器件。

图解演示

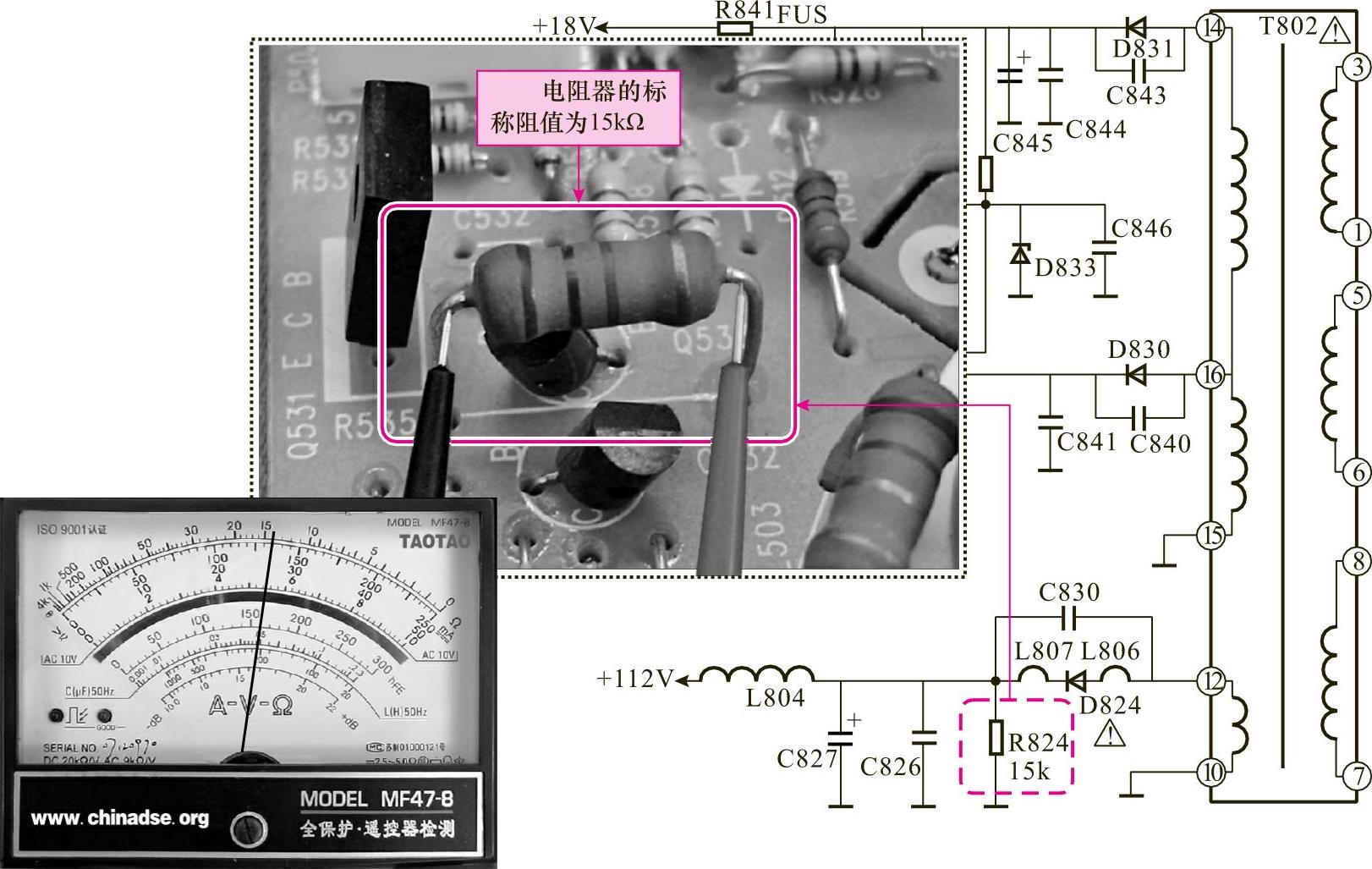

利用电阻检测法测量典型电子产品阻值的方法如图8-9所示。

（2）电压检测法是指使用万用表在通电状态下，检测怀疑的故障电路中某部位或某元器件引脚端的电压值，并根据对检测电压值结果的分析，来判断出待测设备中的故障范围或故障元器件。

图解演示

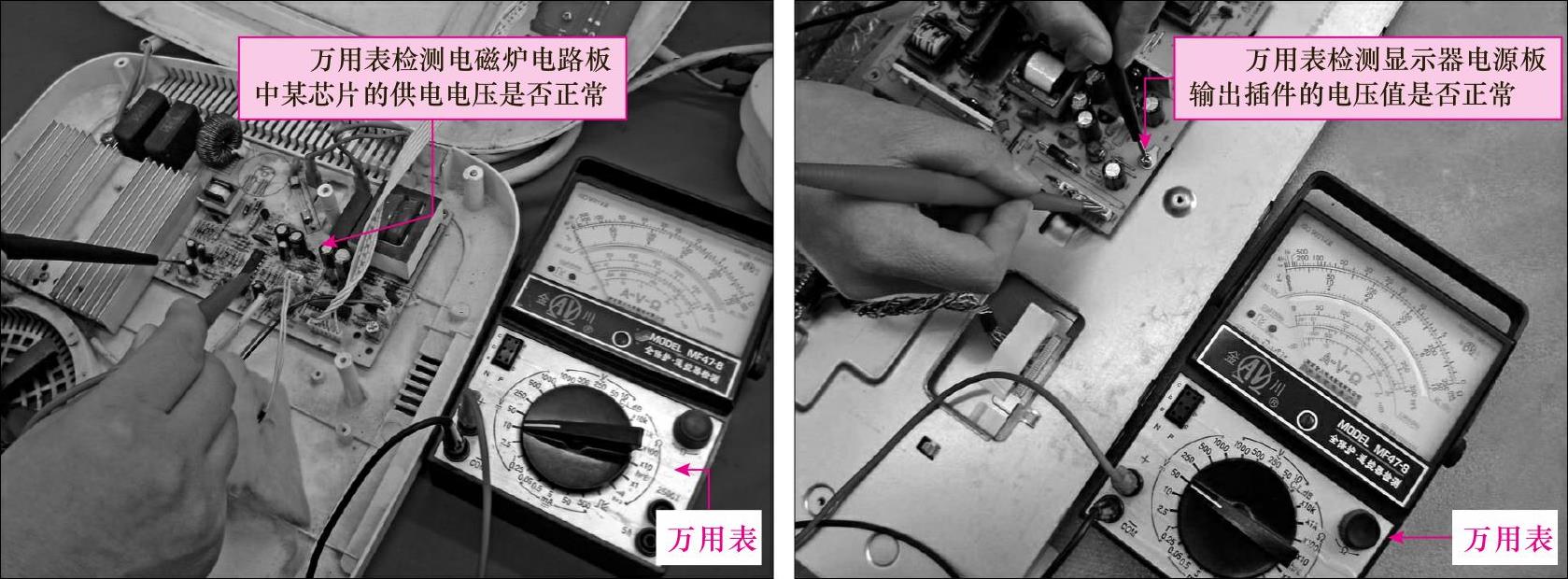

利用电压检测法测量典型电子产品阻值的方法如图8-10所示。

图8-9 利用电阻检测法测量典型电子产品阻值的方法

图8-10 利用电压检测法测量典型电子产品阻值的方法
