如何测量脉冲信号放大器电路？

2025-09-29 理论教育版权反馈

【摘要】：脉冲信号放大器电路就是利用放大器对信号进行放大的电路，常见的有脉冲升压电路和脉冲信号隔离放大传输电路。

脉冲信号放大器电路就是利用放大器对信号进行放大的电路，常见的有脉冲升压电路和脉冲信号隔离放大传输电路。

1.脉冲升压电路的测量

图解演示

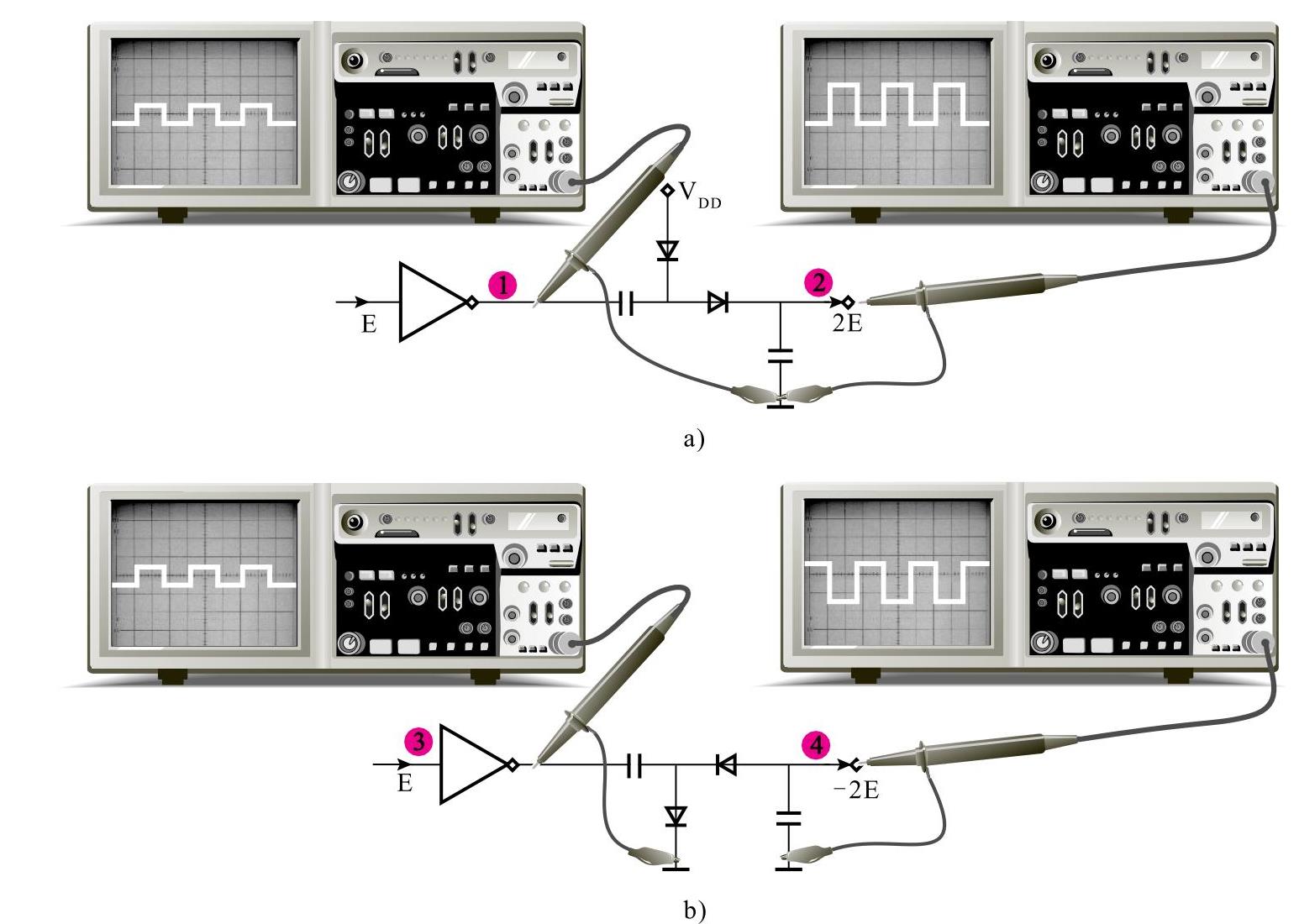

脉冲升压电路的测量如图7-29所示。这是两个简单的脉冲信号放大器，具有提升输入信号电压的作用，因此称其为脉冲升压器，图7-29a所示电路可使输出脉冲幅度为输入幅度的2倍，图7-29b所示电路可得到负极性2倍幅度的脉冲。

图7-29 脉冲升压电路的测量操作

测量时：

1）检测脉冲升压电路7-29a）的信号输入端，当该电路达到工作状态后，可利用示波器测量该处的脉冲信号波形；

2）检测脉冲升压电路7-29a）的信号输出端，当电路工作良好时，可利用示波器测量到幅度放大2倍的脉冲信号波形；

3）检测脉冲升压电路7-29b）的信号输入端，当该电路达到工作状态后，可利用示波器测量该处的脉冲信号波形；

4）检测脉冲升压电路7-29b）的信号输出端，当电路工作良好时，可利用示波器测量到反相的、幅度放大2倍的脉冲信号波形。

2.脉冲信号隔离放大传输电路的测量

图解演示

脉冲信号隔离放大传输电路的测量如图7-30所示。这是一种利用光电耦合器传输脉冲信号的电路，光电耦合器采用TLP570，信号的输入和输出均采用反相器（非门）74LS04。这样可使发送电路与接收电路在电气上相互隔离。

(https://www.chuimin.cn)

图7-30 脉冲信号隔离放大传输电路的测量操作

测量时：

1）检测该脉冲信号隔离放大传输电路的信号输入端，当电路达到工作状态后，可利用示波器测量该处的脉冲信号波形；

2）检测该脉冲信号隔离放大传输电路经非门后的输出信号，当电路工作良好时，可利用示波器测量到与输入端反相的脉冲信号波形；

3）检测该脉冲信号隔离放大传输电路的输出信号，当电路工作良好时，可利用示波器测量到与输入端信号同相的、放大的脉冲信号波形。

3.PWM驱动电路的测量

图解演示

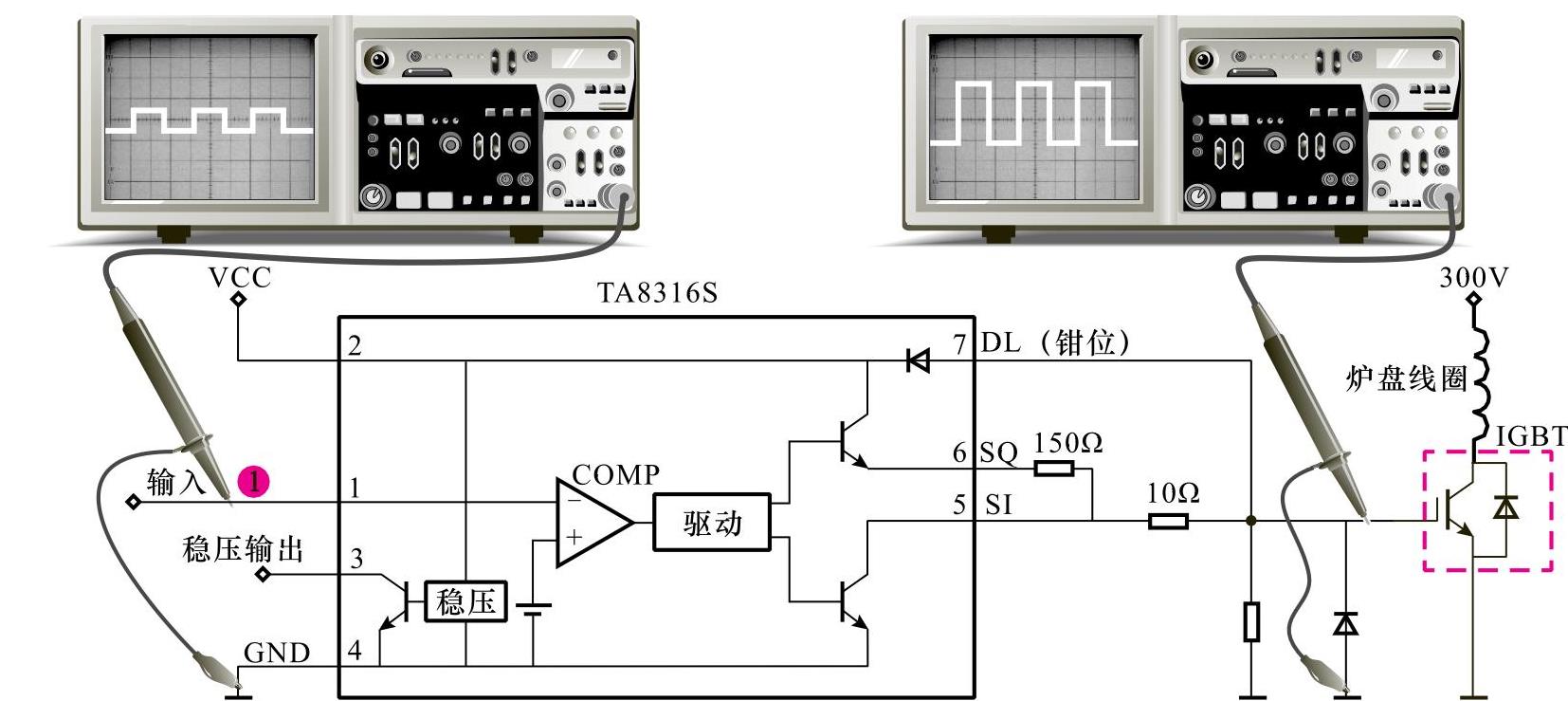

PWM驱动电路的测量如图7-31所示。这是一个常用于电磁炉炉盘线圈的PWM驱动电路，其功能是为炉盘线圈提供放大的驱动脉冲信号，控制其辐射功率。由脉冲信号产生电路送来的脉宽调制信号从①脚送到TA8316S的内部，脉宽信号经过一个比较电路和一个驱动电路将电流放大，以便对两个输出三极管进行驱动。然后将功率放大后的脉宽调制信号输出，送往门控管（IGBT），驱动门控管使其工作在高频脉冲状态。

图7-31 PWM驱动电路的测量操作

测量时：

1）检测该PWM驱动电路的PWM信号输入端，当电路达到工作状态后，可利用示波器测量该处的脉冲信号波形；

2）检测该PWM驱动电路的输出端，当电路工作良好时，可利用示波器测量到经放大后的脉冲信号波形。
