测量差动放大电路的方法与技巧
【摘要】：差动放大电路的测量方法与上述低频小信号放大器的测量方法基本相同，用示波器测量电路输入与输出端的信号波形，再用万用表测量该电路的供电条件是否正常即可。图解演示典型差动放大电路的测量如图7-21所示。
差动放大电路是一种能有效抑制零点漂移的直流放大电路，它又称为差分放大电路，多应用在多级放大电路的前置级，也是运算放大器中的基本电路。
差动放大电路的测量方法与上述低频小信号放大器的测量方法基本相同，用示波器测量电路输入与输出端的信号波形，再用万用表测量该电路的供电条件是否正常即可。
图解演示

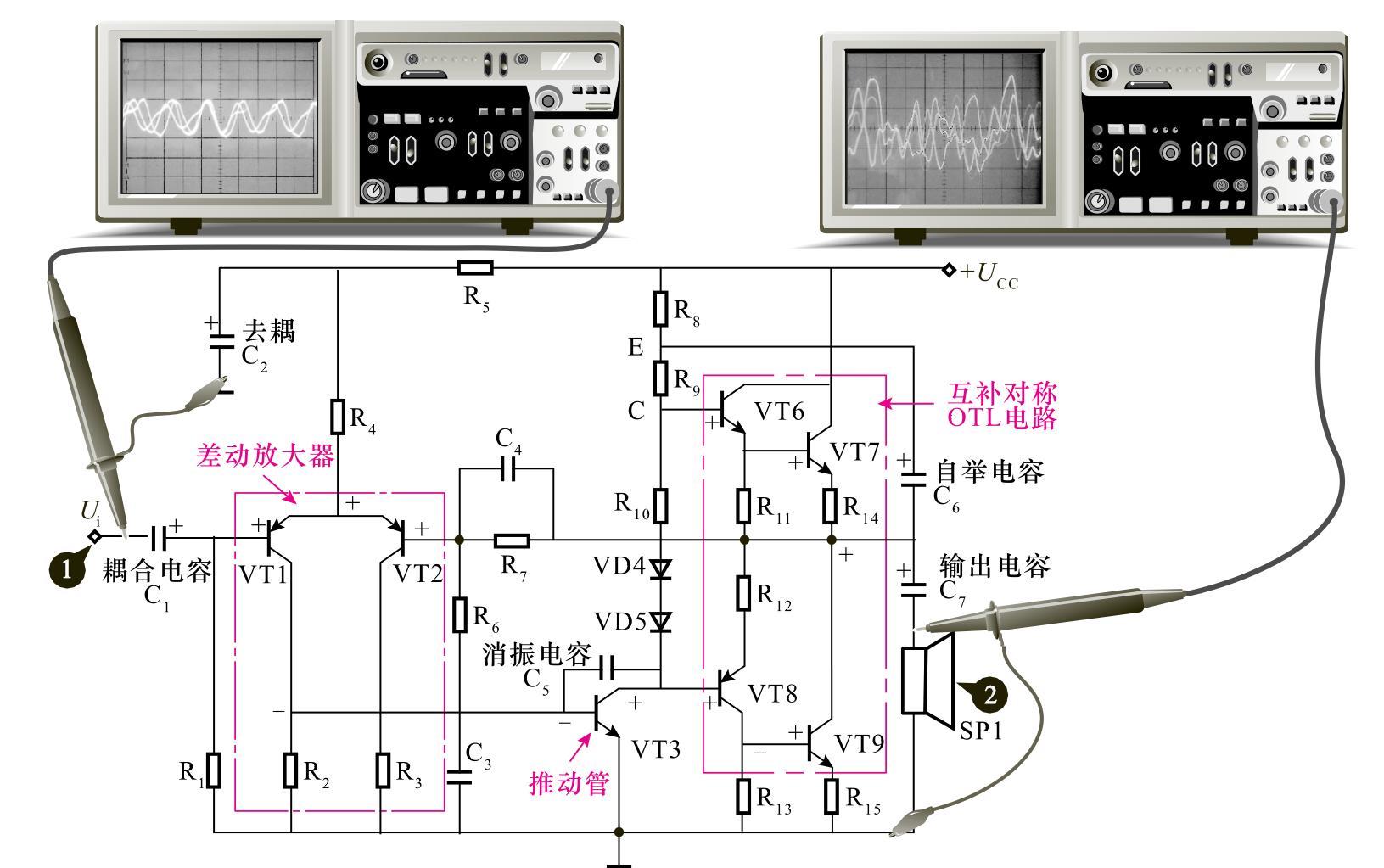

典型差动放大电路的测量如图7-21所示。这是一个OTL音频功率放大器电路，它是差动放大器电路的典型应用实例。图中，VT1和VT2管构成单端输入、单端输出式差动电路，是一级电压放大器。VT3是推动管，VD4和VD5为功放输出管的静态偏置二极管，VT6～VT9构成复合互补对称式OTL电路，是输出级电路。
图7-21 典型差动放大电路的测量操作
输入信号Ui经过耦合电容C1加到VT1管的基极，经放大后从其集电极输出，直接耦合到VT3管的基极，放大后从其集电极输出。VT3管集电极输出的正半周信号经VT6和VT7放大，由C7耦合到SP1中，VT3管集电极输出的负半周信号经VT8和VT9放大，也由C7耦合到SP1中，在SP1上获得正、负半周一个完整的信号。测量时：
1）检测差动放大电路的信号输入端，当该电路达到工作状态后，用示波器即可测量到输入的音频信号波形；
2）检测功率放大电路的信号输出端，当该电路工作良好时，用示波器即可测量到经差动放大器和功率放大后的音频信号波形。
