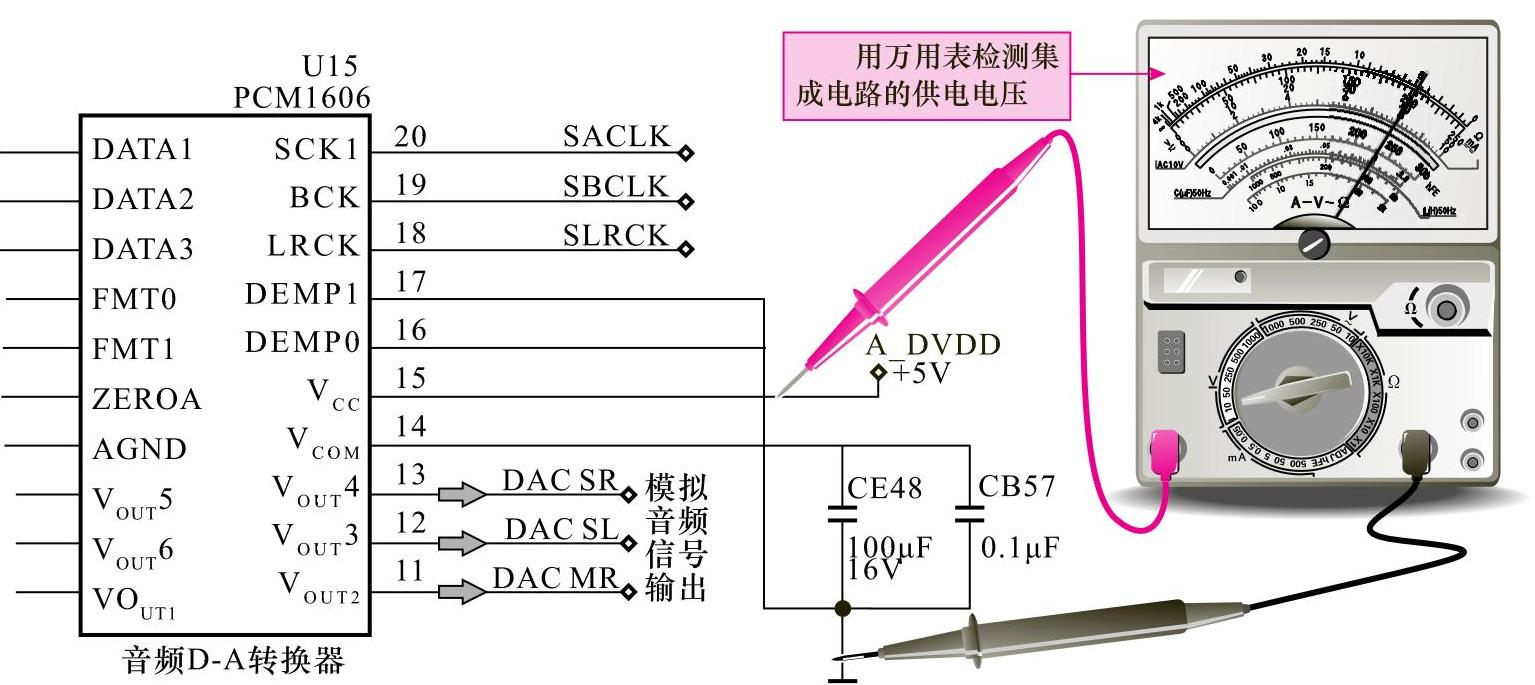

【摘要】：图7-16 A-D转换器AD9883的内部功能框图2.VCD/DVD机中音频D-A变换电路的测量图解演示VCD/DVD机中音频D-A变换电路的测量如图7-17所示。图解演示D-A变换电路PCM1606供电电压的测量如图7-18所示。图7-18 D-A变换电路PCM1606供电电压的测量操作正常情况下，实测集成电路的供电电压约为5V。

A-D变换电路是指将模拟信号转变为数字信号的电路，通常称为A-D变换器；D-A变换电路是将数字信号转换为模拟信号的电路。A-D变换电路和D-A变换电路主要用于各种数码音响产品等采用数字信号处理电路的电器中。

1.液晶电视机中A-D变换电路的测量

图7-15 液晶电视机中A-D变换电路的测量

图解演示

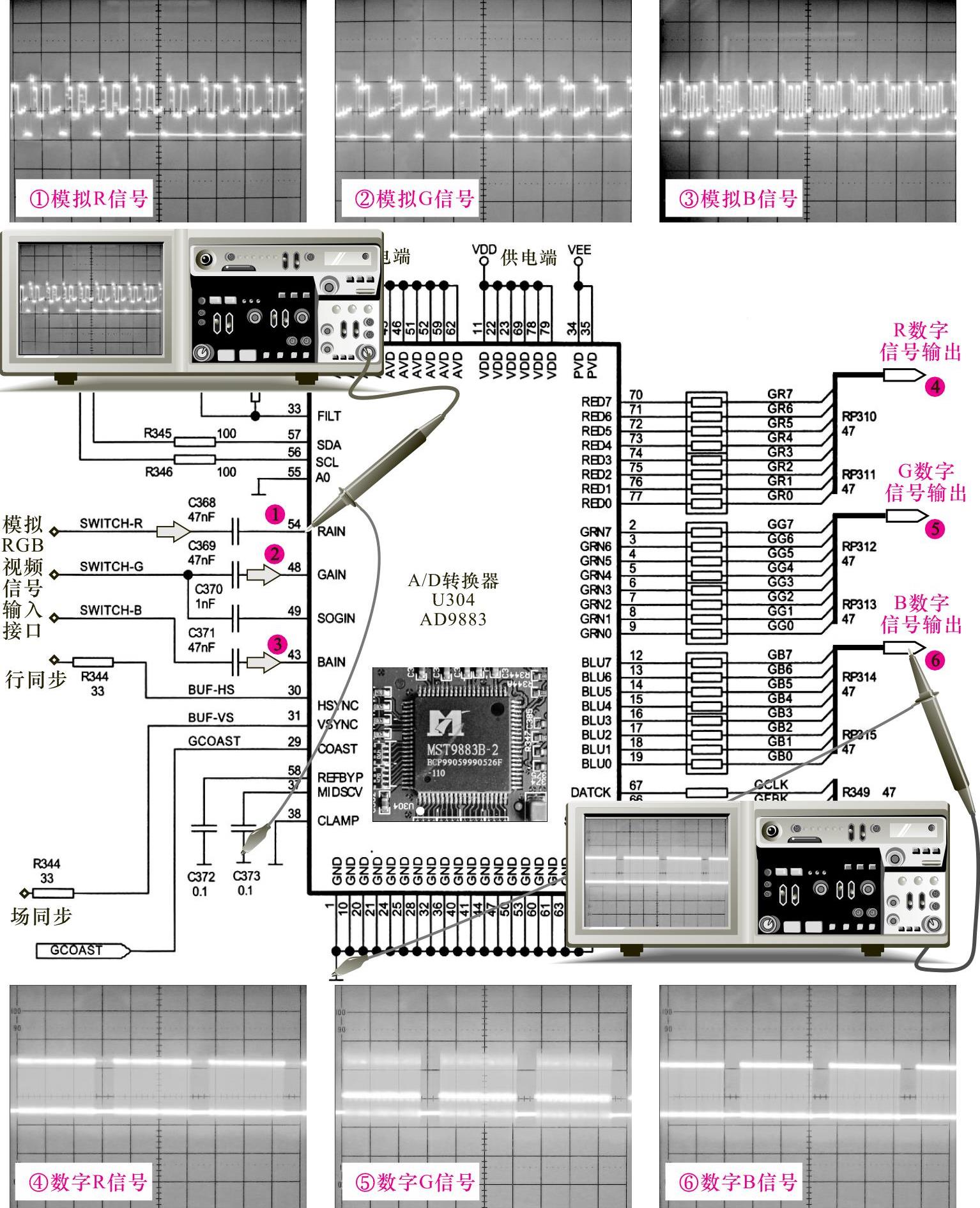

液晶电视机中A-D变换电路的测量如图7-15所示。该电路可将VGA接口输入的模拟R、G、B视频信号进行变换，变为数字视频信号后送入后级电路进行处理。该电路中三路模拟R、G、B视频信号分别由A-D转换器AD9883的(54)脚、(48)脚和(43)脚输入，经内部电路进行钳位、放大以及A-D转换等处理后，由输出引脚输出三路24位的数字视频信号，送往后级电路中进行处理。

测量时：

1）检测点①～③为该A-D变换电路的模拟信号输入端，当电路达到工作状态后，用示波器分别检测模拟R、G、B信号的输入引脚，即可测得上述三个模拟信号波形；

2）检测点④～⑥为该A-D变换电路的数字信号输出端，当电路工作良好时，用示波器分别检测三处数字信号输出端的引脚，即可测得上述三个数字信号波形。

提示说明

由于大多数电子产品中的A-D变换电路都采用集成电路的形式，因此对于该电路的测量，可以首先查找集成电路的功能框图，图7-16所示为A-D变换器AD9883的内部功能框图，通过框图，我们可以更加清楚地了解到模拟到数字的变换过程，那么再对其进行测量时，具体的测量方法和检测点也就十分清晰明了了。

图7-16 A-D转换器AD9883的内部功能框图

2.VCD/DVD机中音频D-A变换电路的测量(https://www.chuimin.cn)

图解演示

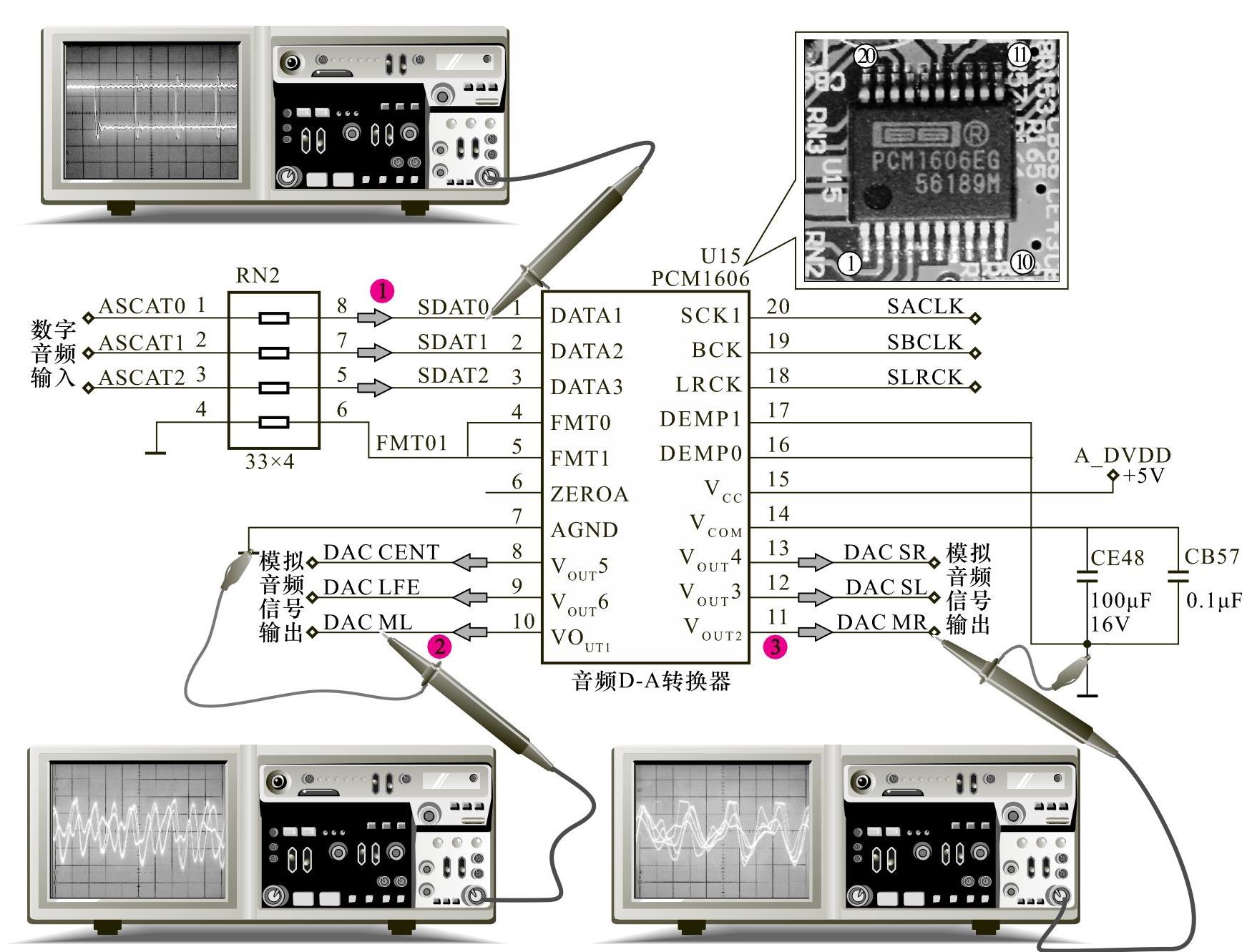

VCD/DVD机中音频D-A变换电路的测量如图7-17所示。该电路可将输入的串行音频数据信号进行处理，变为6路多声道环绕立体声模拟信号后输出。由图可知，PCM1606的①脚、②脚、③脚为三路串行数据信号输入端，数据信号经该芯片内部进行D-A变换后，由⑧～⒀脚输出5.1声道模拟信号。PCM1606的⒅脚、⒆脚分别为左右分离时钟信号和数据时钟信号，配合数据信号进行D-A转换处理。

测量时：

1）检测该D-A变换电路的数字信号输入端，当该电路达到工作状态后，用示波器即可测量到输入的数字音频信号波形；

2）检测该D-A变换电路的模拟信号输出端，当该电路工作良好时，用示波器即可测量到输出的模拟音频信号波形。
